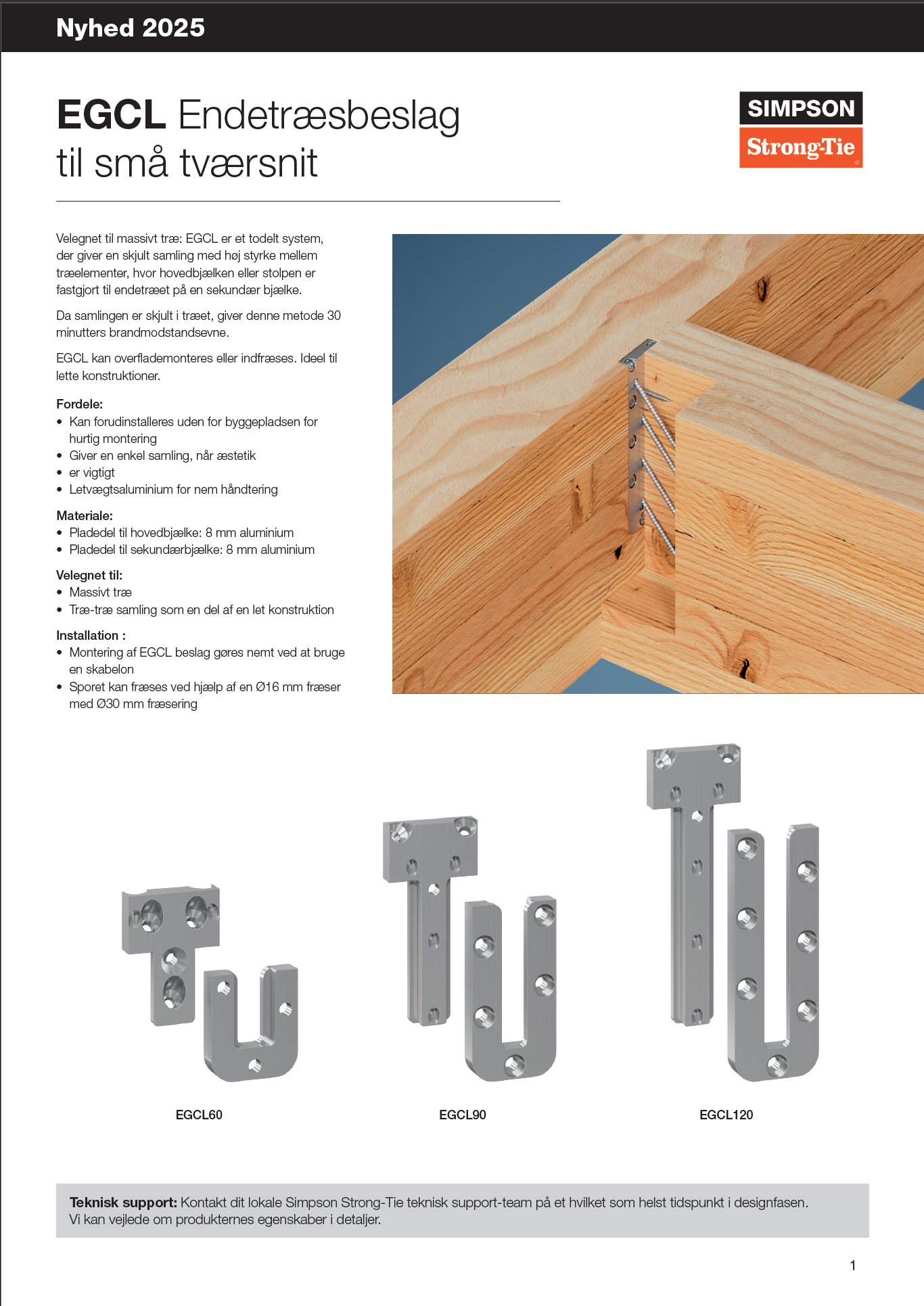

Endetræsbeslag til små tværsnit

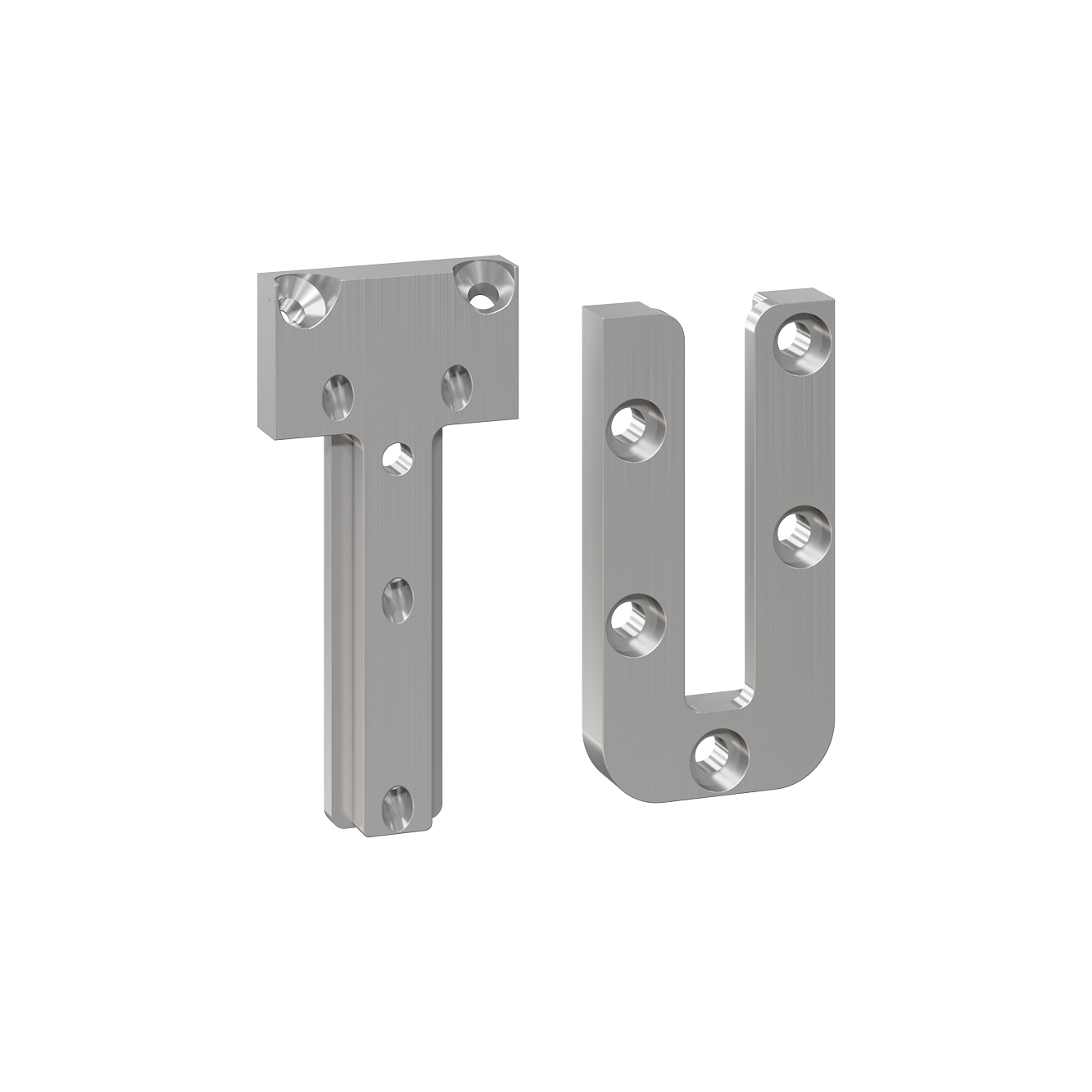

EGCL er en svalehaleformet endetræsbeslag designet til at håndtere små trætværsnit. Den er optimeret til at optagebelastninger i alle retninger. Dens design forenkler monteringen, både på byggepladsen og i værkstedet.

Egnede skruer: TTUFS4,0x60 mm

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Aluminium

Brandmodstandsdygtig 30 min

Produktinformationer

Billeder

Egenskaber

Materiale

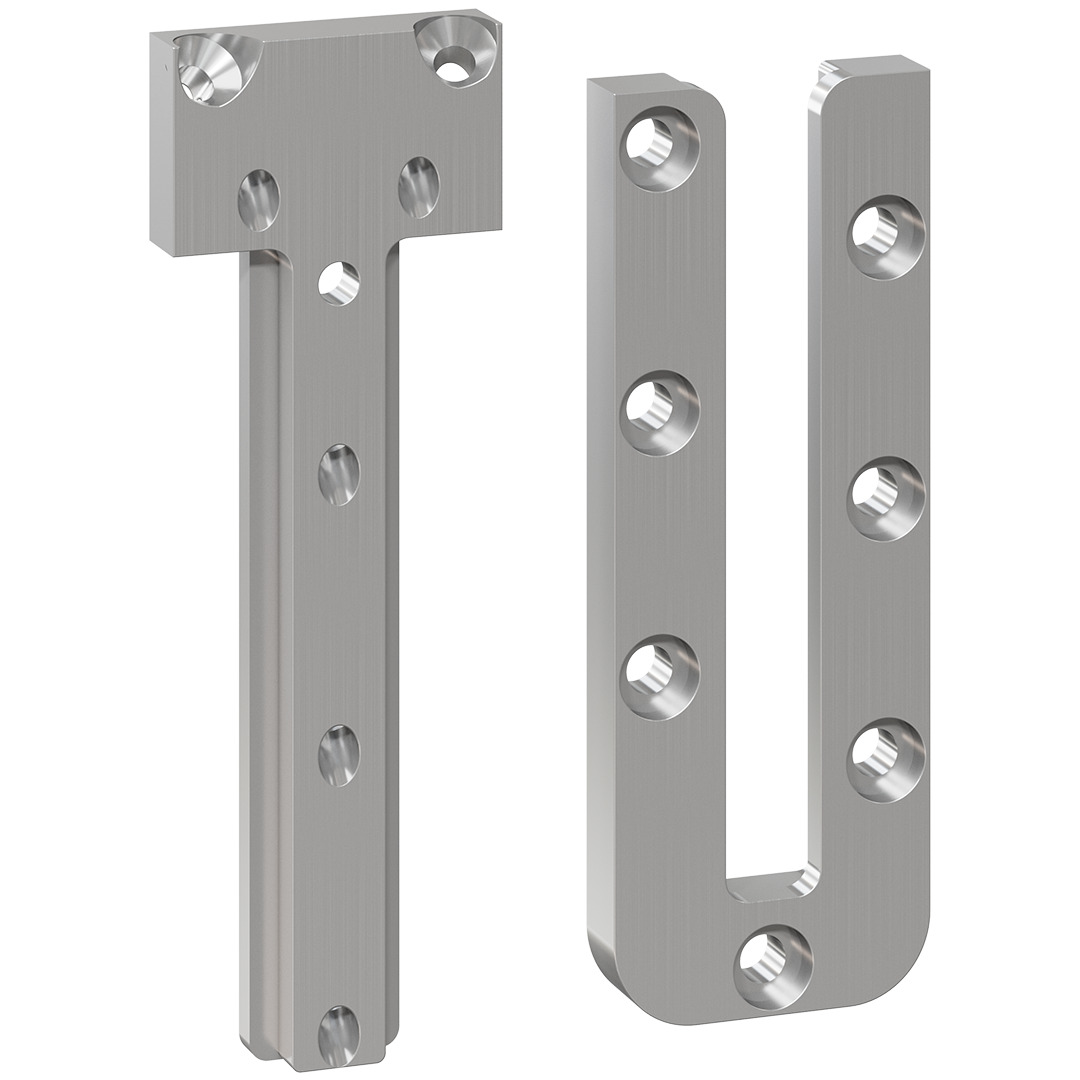

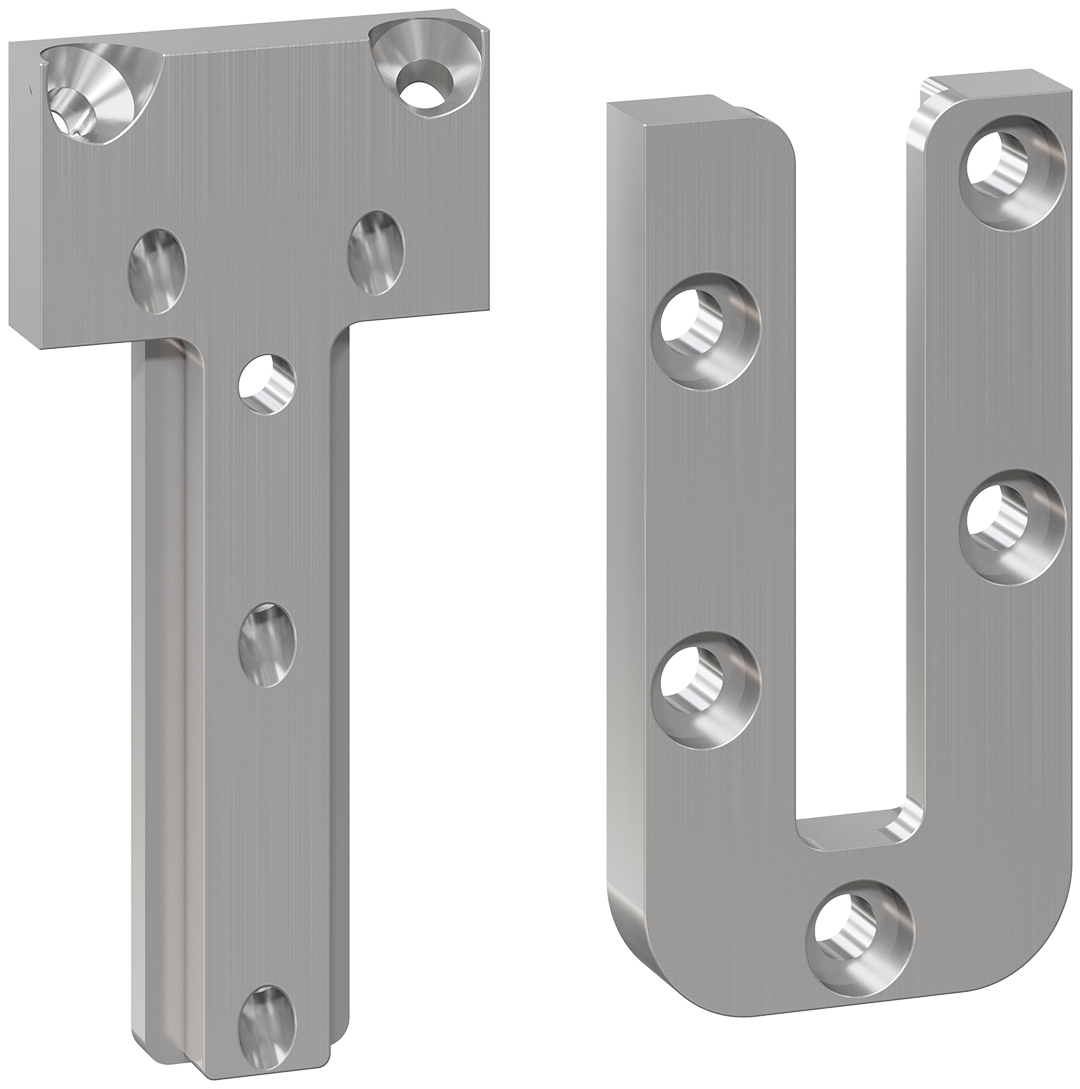

Pladedel til hovedbjælke: 8 mm aluminium
Pladedel til sekundærbjælke: 8 mm aluminium

Fordele

Kan forudinstalleres uden for byggepladsen for hurtig montering
Giver en enkel samling, når æstetik er vigtigt
Letvægtsaluminium for nem håndtering

Applikationer

Velegnet til:

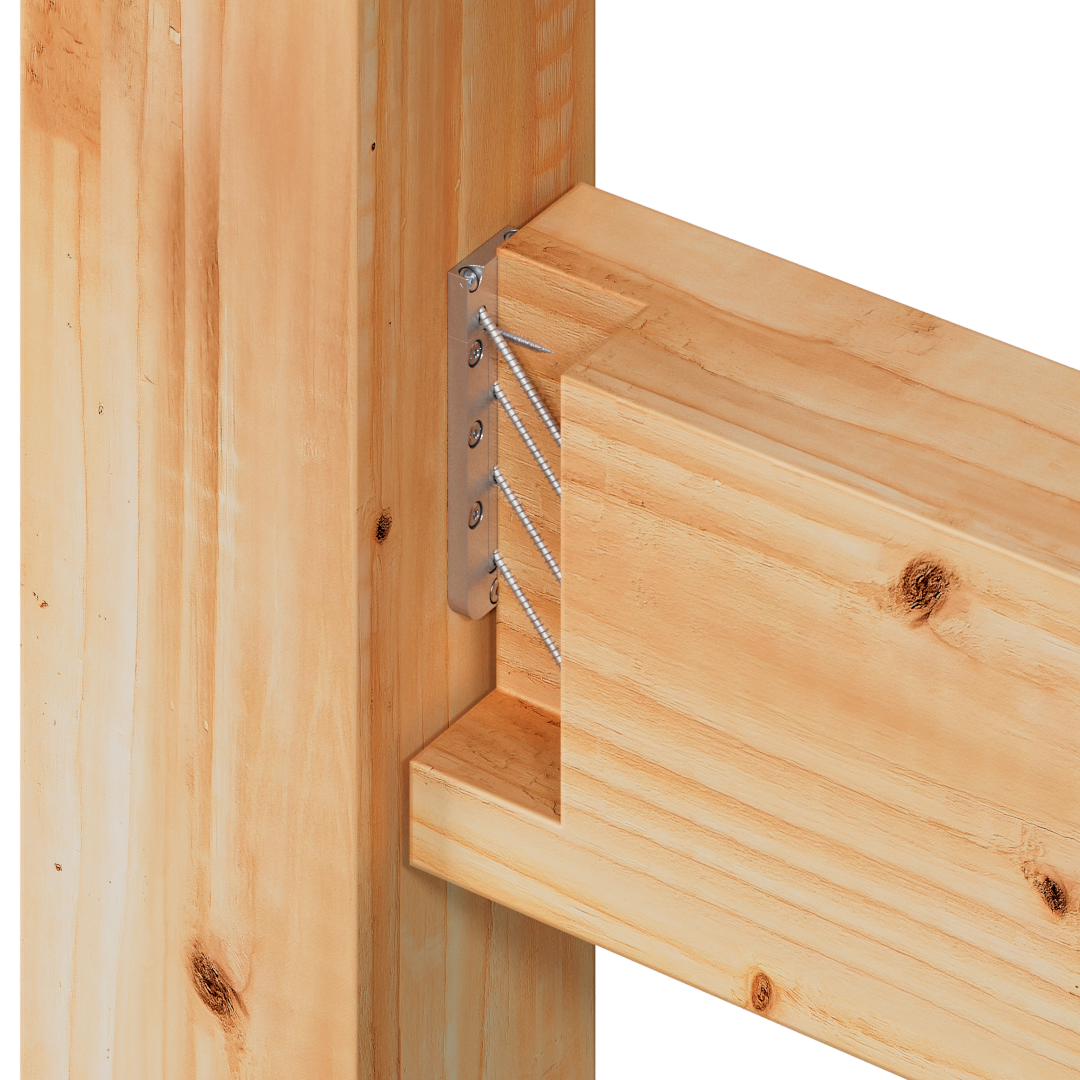

Massivt træ

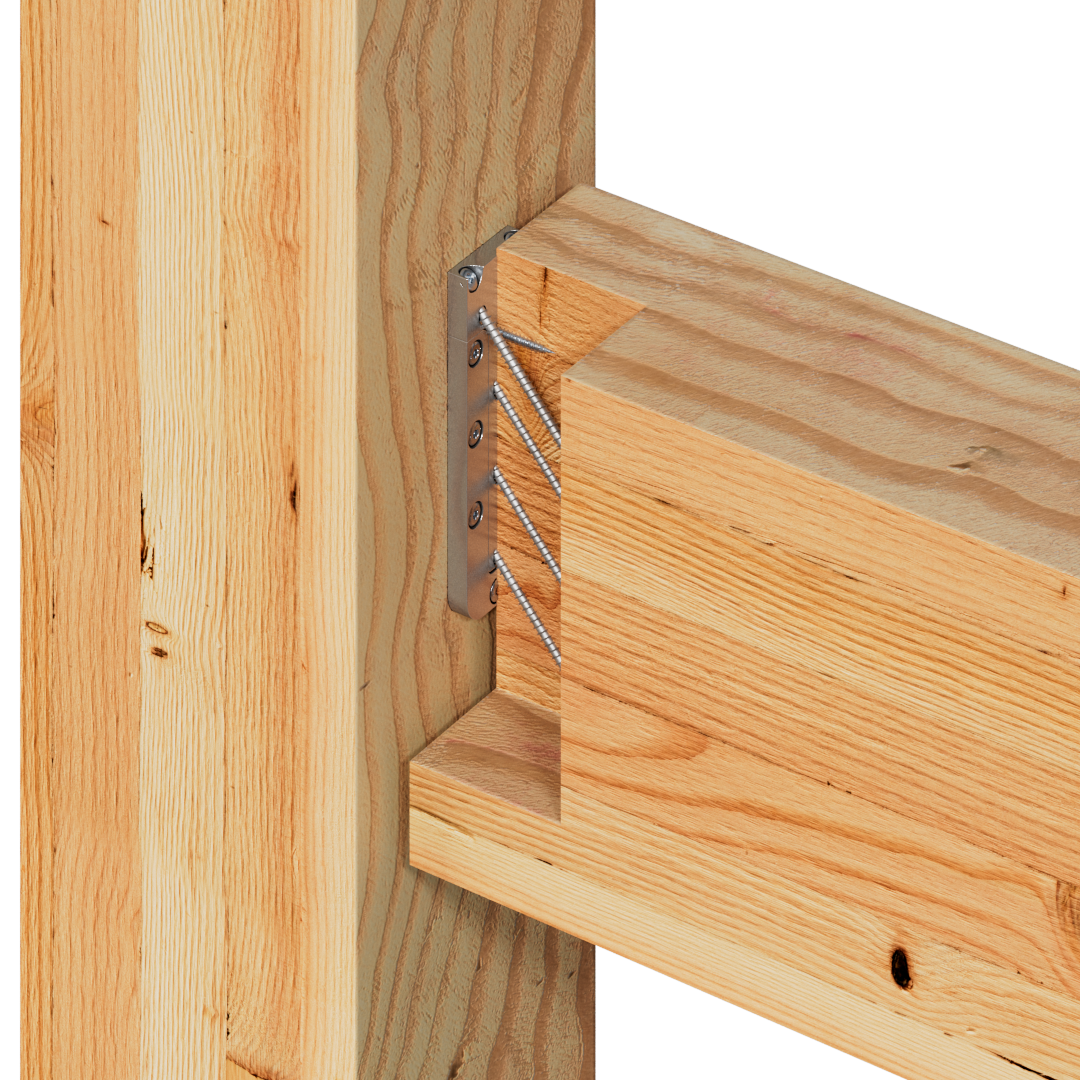

Limtræ

Til brug ved

Kun træ-til-træ-forbindelser

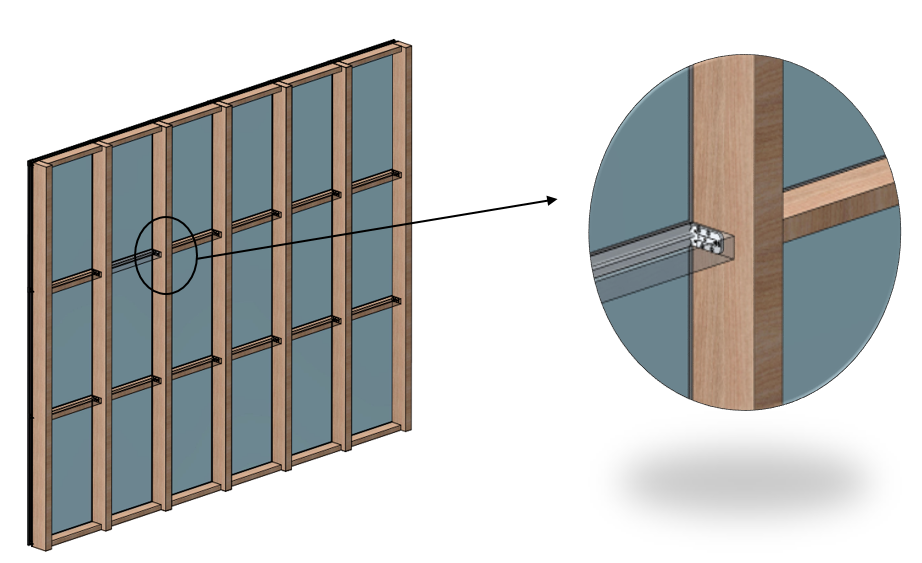

Facader

Montering

Montering af EGCL beslag gøres nemt ved at bruge en skabelon

Sporet kan fræses ved hjælp af en Ø16 mm fræser med Ø30 mm fræsering

Teknisk data

Dimensioner

Reference	Mål
	Dimensioner[mm]						Huller			Andre
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t₁ = t₂[mm]	U-del Ø5	T-del Ø4		Vægt[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t₁ = t₂[mm]	90°	45°	90°	Vægt[kg]
EGCL60	61	35	48	21	40	8	3	3 + 2	1	0.039
EGCL90	89	35	76	21	68	8	5	4 + 2	1	0.058
EGCL120	117	35	104	21	96	8	7	5 + 2	1	0.076

Bortset fra de to valgfrie skruer til opadrettet last, skal alle skruehuller fyldes med skruer. For at forhindre rotation og absorbere opadgående, laterale og aksiale belastninger, indsættes to valgfrie skruer med fuldt gevind fra bjælken gennem samlestykket og ind i overliggeren.

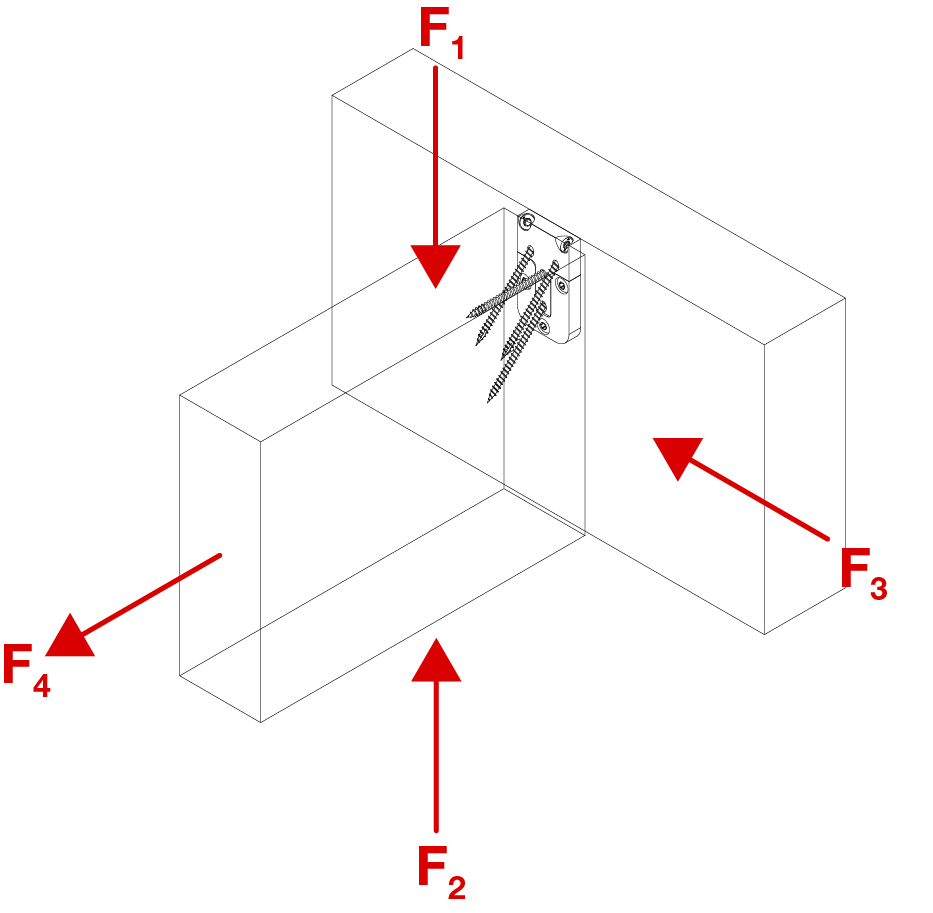

Karakteristiske bæreevner - Træbjælke til træbjælke

Dimensioner

Reference	Hanger capacity
	Karakteristiske bæreevner - Træbjælke til træbjælke
	Karakteristisk bæreevner - C24 træ[kN]					Antal fastgørelseselementer			min. dimensioner - Sekundærbjælke[mm]
	R2,k	R₃,ₖ	R4,k	R₁,ₖ		SB		Hovedbjælke / stolpe	B	H
				Bredde af sekundærbjælke		TTUFS 4,0x60 (No.77616)	TTUFS 4,0x60 (No.77616) - optional	CSA 5,0x40
				≥40 mm	≥60 mm	TTUFS 4,0x60 (No.77616)	TTUFS 4,0x60 (No.77616) - optional	CSA 5,0x40
EGCL60	3.1	1.5	2.3	5.3	6.7	4	2	3	40	100
EGCL90	3.6	1.8	3.1	5.9	8.9	5	2	5	40	120
EGCL120	4.2	2.2	3.9	7.5	11.1	6	2	7	40	150

De angivne værdier gælder for minimumsmålene for bjælken. Ved større tværsnit og andre skruer skal specifikationerne i den respektive ETA overholdes. Hvis kraften kun er i F1-retningen, kan de to valgfrie skruer ovenfra udelades.

Karakteristiske bæreevner - R_3,k - inkl. forstærkningsskruer

Dimensioner

Reference	Hanger capacity
	Armeringsskruer i sekundærbjælken, fuldgevind skruer 4,0xl *	Karakteristiske bæreevner - R₃,ₖ [kN] - afhængigt af min. dimensioner af sekundærbjælke [mm]
		Højde[mm]	Bredde
		Højde[mm]	CNA4.0x40[mm]	CNA4.0x50[mm]	CNA4.0x60[mm]	70[mm]	80[mm]
EGCL60	3	100	2.6	3.3	3.9	4.6	5.2
EGCL90	3	120	3.1	3.9	4.7	5.2	6.2
EGCL120	4	150	3.9	4.9	5.9	6.8	7.8

* Armeringsskruerne er undersænkede skruer med fuldt gevind og skal vælges i henhold til bjælkebredden:

40-60 mm (bjælkebredde) = skruelængde maks. 5 mm og gevind maks. 10 mm kortere end bjælkebredden
70-80 mm (bjælkebredde) = skruelængde maks. 10 mm og gevind maks. 20 mm kortere end bjælkebredden

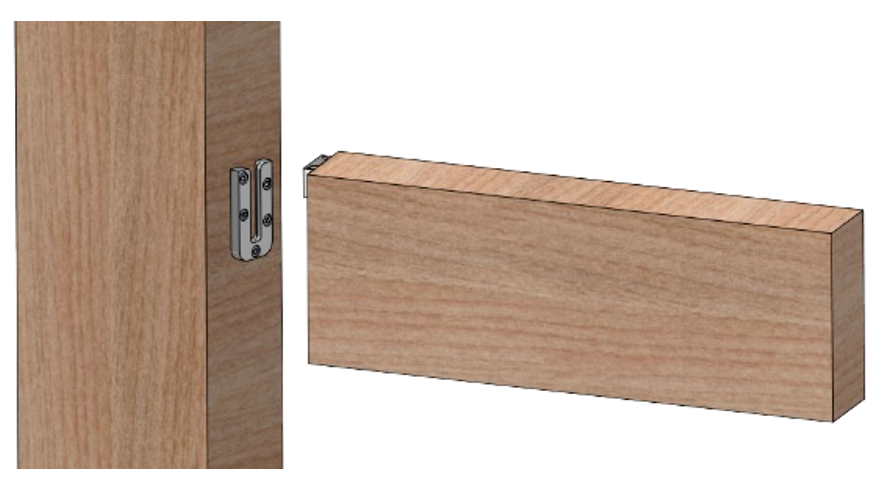

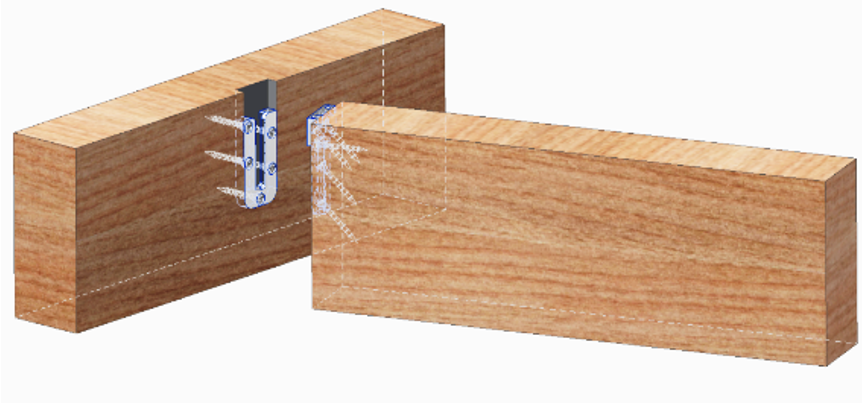

Installation

Fastgørelser

På hovedbjælken, CSA Ø5 mm i henhold til ETA-04/0013: CSA-skruerne skrues vinkelret (90°) på samlingen.
På sekundærbjælken, TTUFS Ø4 mm (fuld gevind) i henhold til ETA-21/0670: TTUFS-skruerne indsættes 45° i forhold til samlingen - undtagen en TTUFS i midten af sekundærbjælken (han-delen), som indsættes i sekundærbjælken vinkelret på samlingen. Denne bruges også som installationshjælp.
