Optimeret søjlesko til indstøbning
PBWS er en materialeoptimeret søjlesko der, på trods af sin lette vægt, yder dokumenteret bæreevne i søjle-til-beton applikationer. PBWS søjleskoen er designet ud fra et mål om, at sænke ressourceforbruget forbundet med produktionen af et sådant produkt mest muligt.
Dette har vi gjort ved:
- Minimalt stålforbrug - op til 45% mindre stål ift. traditionelle søjlesko

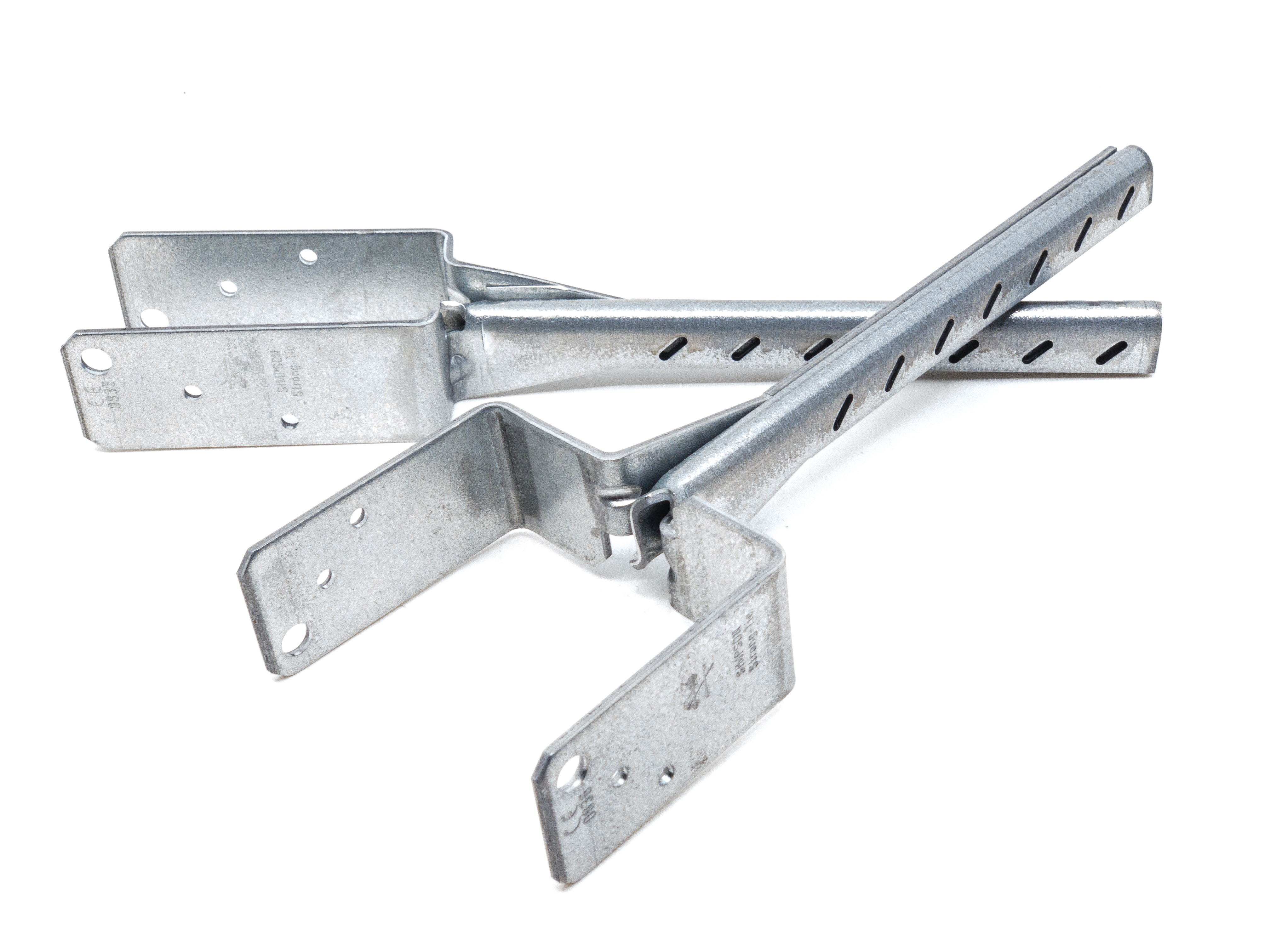

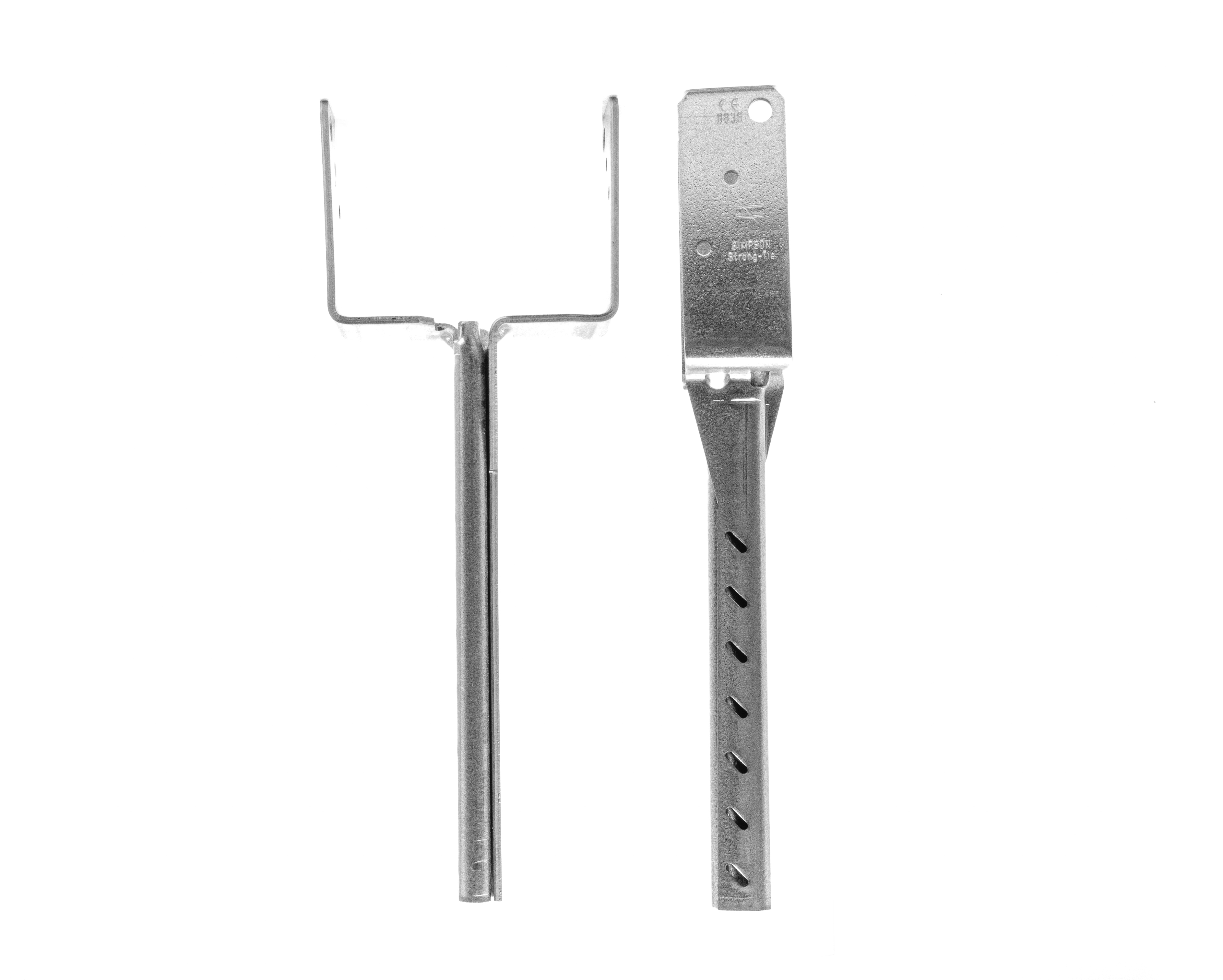

- Ingen svejsning - PBWS består af ét stykke foldet metal
- Ingen "hot-dip" varmforzinkning - PBWS er pre-galvaniseret med den unikke ZPRO coating
- Minimeret transport - PBWS er produceret på egen fabrik i Danmark
Sammenligner man PBWS med traditionelle søjlesko efterlades man med denne søjlesko et langt mindre CO2 aftryk.







Produktinformationer
Billeder
Egenskaber
Materiale:
- Pre-galvaniseret stål S250GD + ZPRO coating
Fordele:
- Dokumenteret lastbæreevne
- Letvægt og nem at håndtere
- Fleksibel fastgørelse
- Reduceret CO2 aftryk
- Fremstillet i Danmark af Simpson Strong-Tie A/S
- ZPRO coatingen tager ikke skade af slagene fra en sømpistol
Mindre aftryk på miljøet - Samme styrke og dokumentation
PBWS yder, på trods af sin lette vægt, gode bærevneværdier. Søjleskoen er ETA-godkendt og alle bærevneværdier kan findes på vores hjemmeside strongtie.dk.
ZPRO coatingen betyder at søjleskoen har en ren og flot korrosionbestandig metaloverflade og man undgår altså den typiske, mere "grove" overflade som traditionelle ekstra varmforzinkede søjlesko har.
*
Vores innovative ZPRO-belægning giver ekstra korrosionsbestandighed til forbindelser i stålkonstruktioner, der typisk anvendes i udendørs miljøer som carporte og haver. Den giver samme beskyttelse mod vejrliget som en varmgalvaniseret belægning (korrosionskategori C3 EN ISO 12944), men ZPRO har en meget pænere, mere skinnende finish.
ZPRO er også økonomisk og udfylder hullet mellem standardgalvaniseret stål og det betydeligt dyrere rustfrit stål.
Applikationer
*

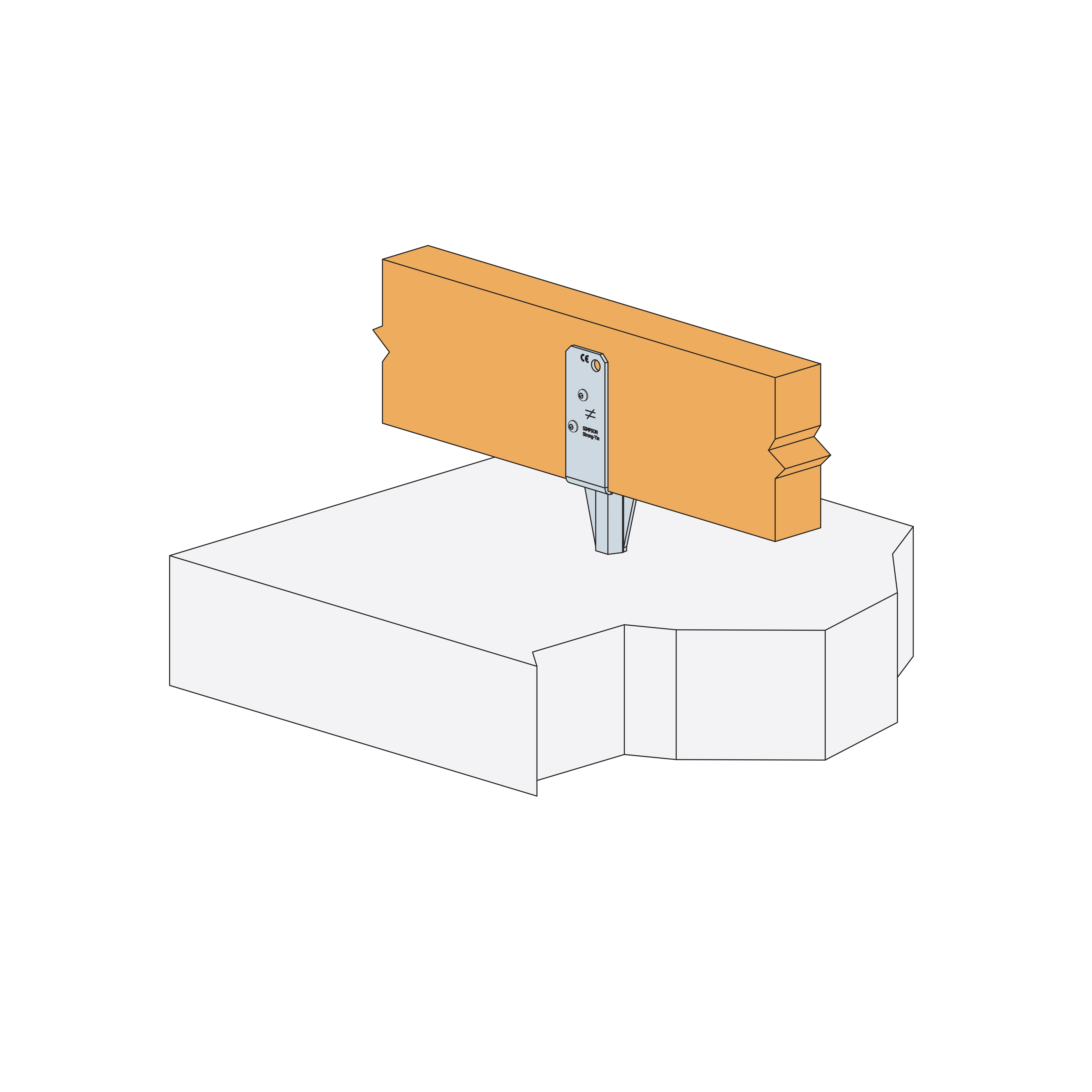

- Bærende element: beton,
- Understøttet element: massivt træ, limtræ...
*
- Pergolas
- Decking
- Fence posts
- Sheds
- Awnings
- Porches

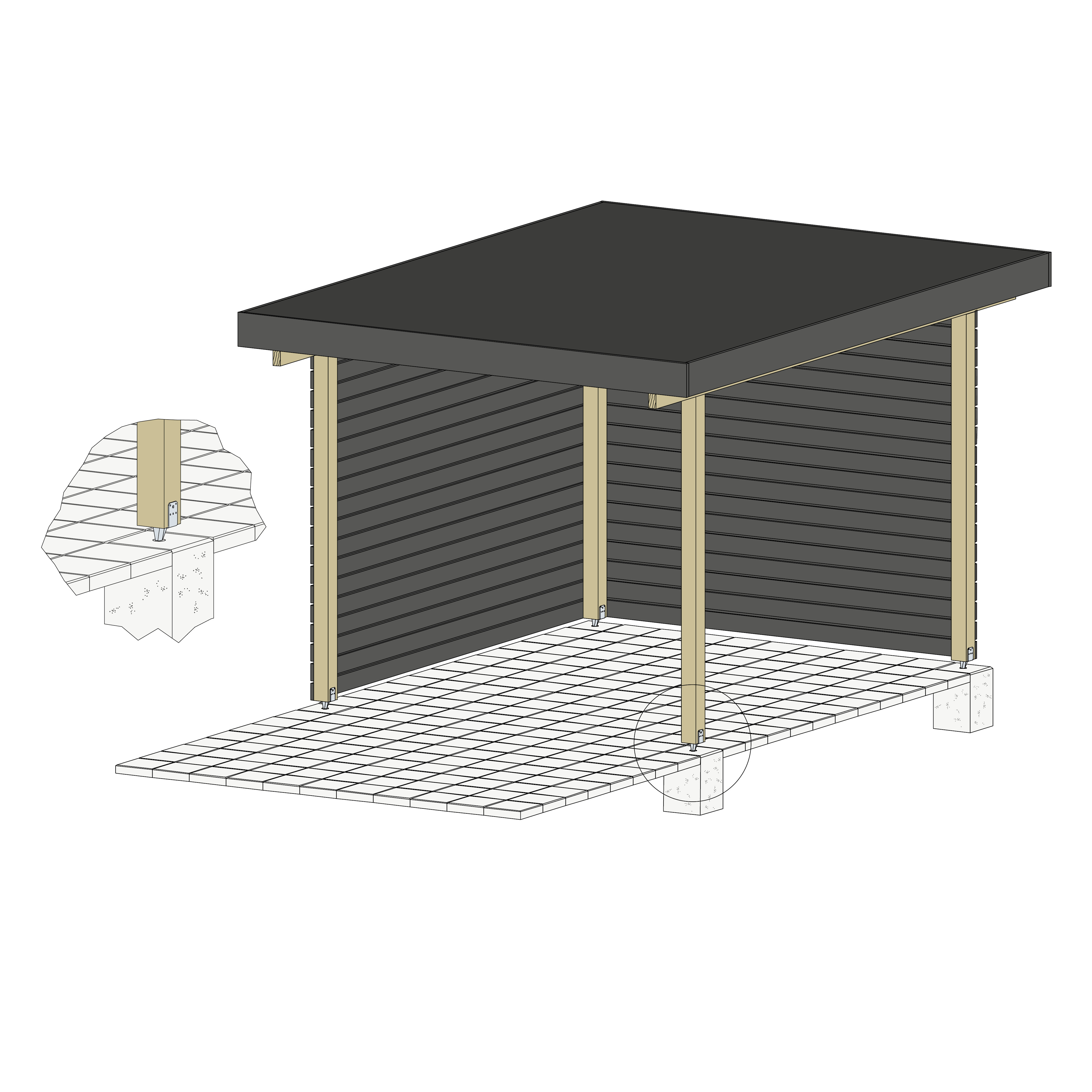

- Car ports
Teknisk data
Dimensioner
| Reference | Mål | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Dimensioner[mm] | Huller, topplade | ||||||||||
| DB nr. | Antal pr. kasse | Vægt[kg] | A[mm] | B[mm] | C[mm] | E[mm] | F[mm] | G[mm] | t[mm] | Rund | ||
| Ø5[mm] | Ø8,5[mm] | |||||||||||
| PBWS45Z | 2171209 | 20 | 0.5 | 45 | 40 | 99.5 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS48Z | - | 20 | 0.5 | 48 | 40 | 98 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS70Z | 2171210 | 20 | 0.5 | 70 | 40 | 87 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS73Z | 2171211 | 20 | 0.5 | 73 | 40 | 85.5 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS90Z | 2171212 | 20 | 0.5 | 90 | 40 | 77 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS98Z | - | 20 | 0.5 | 98 | 40 | 73 | 50 | 150 | 22 | 3 | 4 | 2 |
| PBWS100Z | 2171194 | 20 | 0.5 | 100 | 40 | 72 | 50 | 150 | 22 | 3 | 4 | 2 |
Karakteristisk bæreevne
| Reference | Stolpefodens bæreevne | |||
|---|---|---|---|---|
| Karakteristisk bæreevne - Bjælke-betonsamling | ||||
| Udsømning | Karakteristisk bæreevne[kN] | |||
| Søjle | R₁.ₖ | R₂,ₖ | ||
| Antal | Type | |||
| PBWS45Z | 4 | CSA5,0x40Z | 20.2 | 2.5 |
| PBWS48Z | 4 | CSA5,0x40Z | 20.2 | 2.5 |
| PBWS70Z | 4 | CSA5,0x40Z | 20.2 | 2.5 |
| PBWS73Z | 4 | CSA5,0x40Z | 20.2 | 2.5 |
| PBWS90Z | 4 | CSA5,0x40Z | 20.2 | 2.5 |
| PBWS98Z | 4 | CSA5,0x40Z | 20.2 | 2.5 |
| PBWS100Z | 4 | CSA5,0x40Z | 20.2 | 2.5 |
*Minimum concrete strengt C12/15
Produktkapaciteter - Ø8 forbindelsesskrue
| Reference | Stolpefodens bæreevne | |||
|---|---|---|---|---|
| Produktkapaciteter - Træ til beton - Ø8 forbindelsesskrue | ||||
| Udsømning | Karakteristisk bæreevne[kN] | |||
| Søjle | R₁.ₖ | R₂,ₖ | ||
| Antal | Type | |||
| PBWS45Z | 2.0 | SSH8x40 | 20.2 | 2.5 |
| PBWS48Z | 2.0 | SSH8x40 | 20.2 | 2.5 |
| PBWS70Z | 2.0 | SSH8x40 | 20.2 | 2.5 |
| PBWS73Z | 2.0 | SSH8x40 | 20.2 | 2.5 |
| PBWS90Z | 2.0 | SSH8x40 | 20.2 | 2.5 |
| PBWS98Z | 2.0 | SSH8x40 | 20.2 | 2.5 |
| PBWS100Z | 2.0 | SSH8x40 | 20.2 | 2.5 |
*Minimum concrete strengt C12/15
Installation
Installation
Befæstigelse:

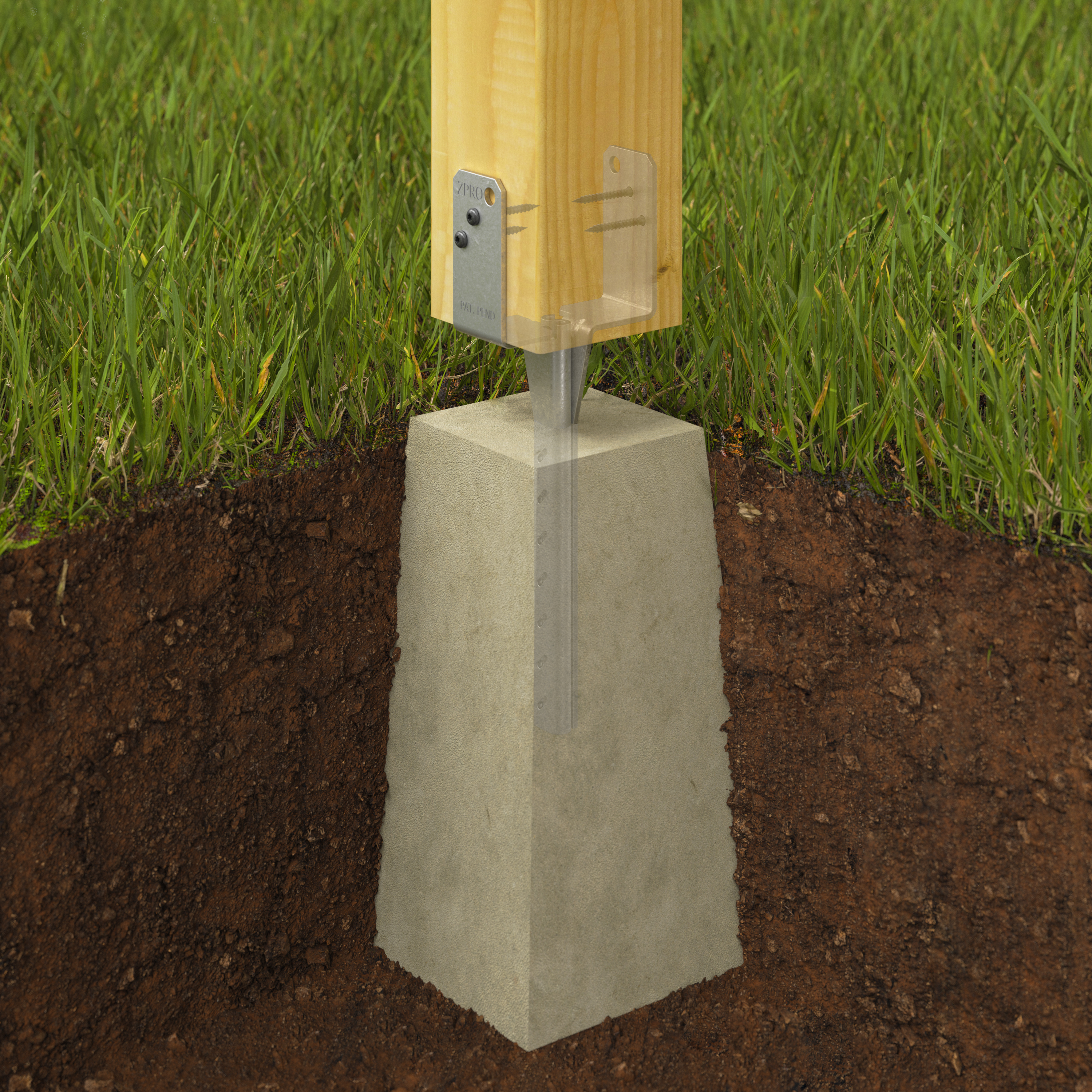

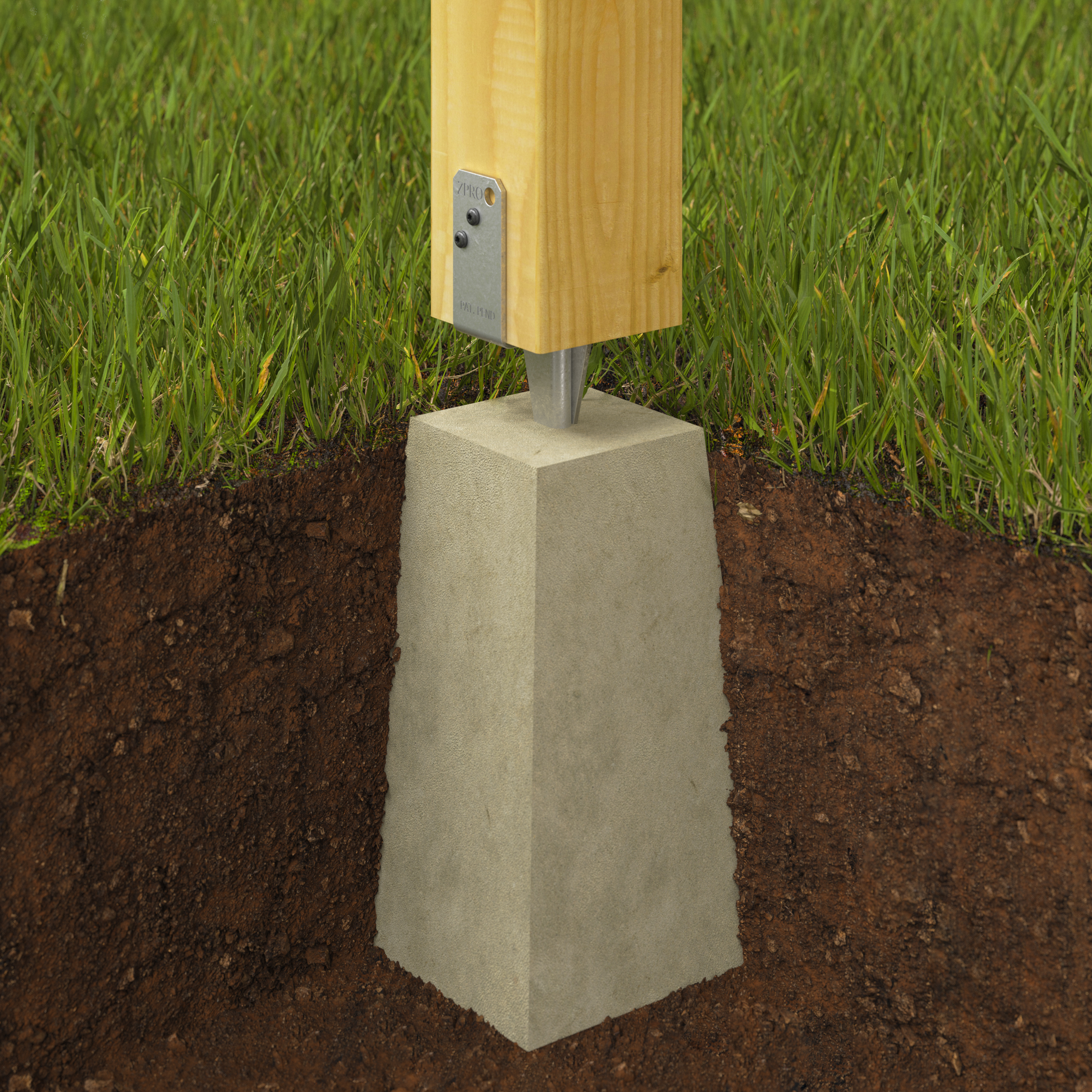

- Søjleskoen indstøbes i frisk beton eller indlimes i et Ø24 mm hul med fx AT-HP

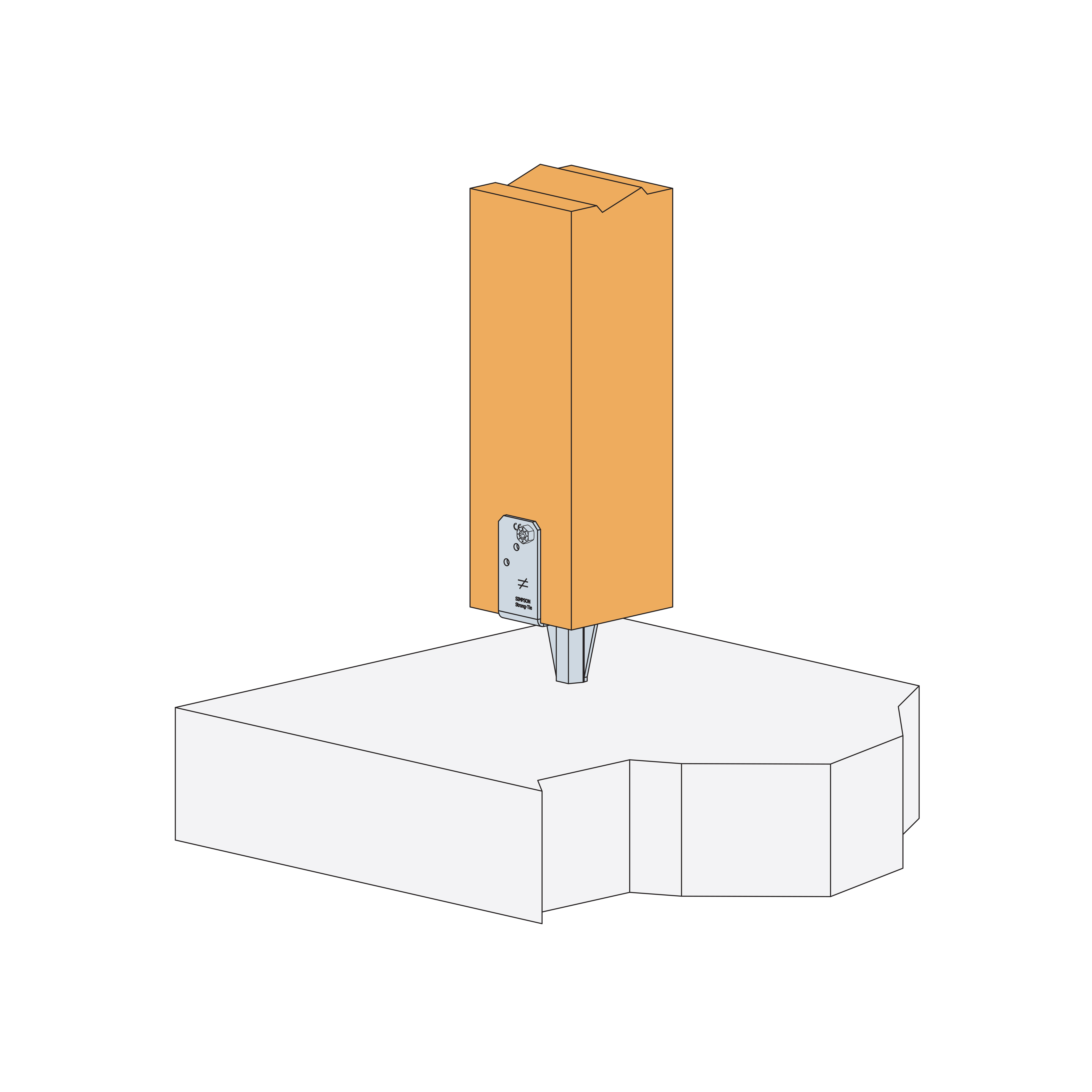

- Søjlen kan fastgøres med 4 stk. CSA-Z beslagskruer eller 2 stk. SSF eller SSH skruer.
-
Afstanden fra den vandrette plade til betonoverkanten må max. være 50 mm
*
Øverste del:
- Placer stolpen i stolpefoden,
- Fastgør stolpefoden til stolpen.
Nederste del :
- Fastgør stolpefoden til stolpen.
- Bor støtten lodret i den anbefalede diameter og dybde.
- Placer stolpen og færdiggør fastgørelsen til jorden ved hjælp af lim.
- Søjlefoden kan også indstøbes i betonen, når denne hældes på.
