CSA-S

Rustfri beslagskruer

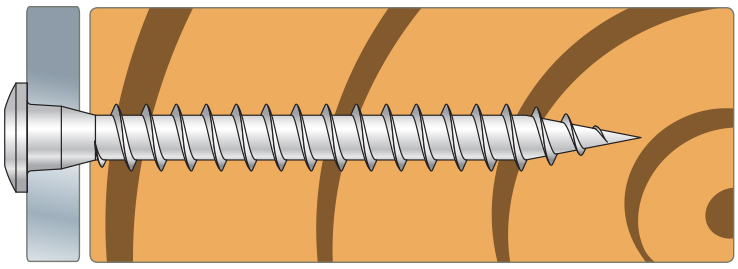

CSA beslagskruen er specielt udviklet til at fastgøre stålbeslag til træ. Det koniske hoved sikrer fuld kontakt med beslaget, hvilket øger overførslen af kræfter.

Herved opnås en fast samling med større tværbæreevne end for standardskruer. Torxhovedet fastholder skruen under isætning.

Teknisk datablad
CE mærket
Aftalegrundlag
Anvendelsesklasse 3
A4 (rustfri & syrefast)
Severe
Solid Wood

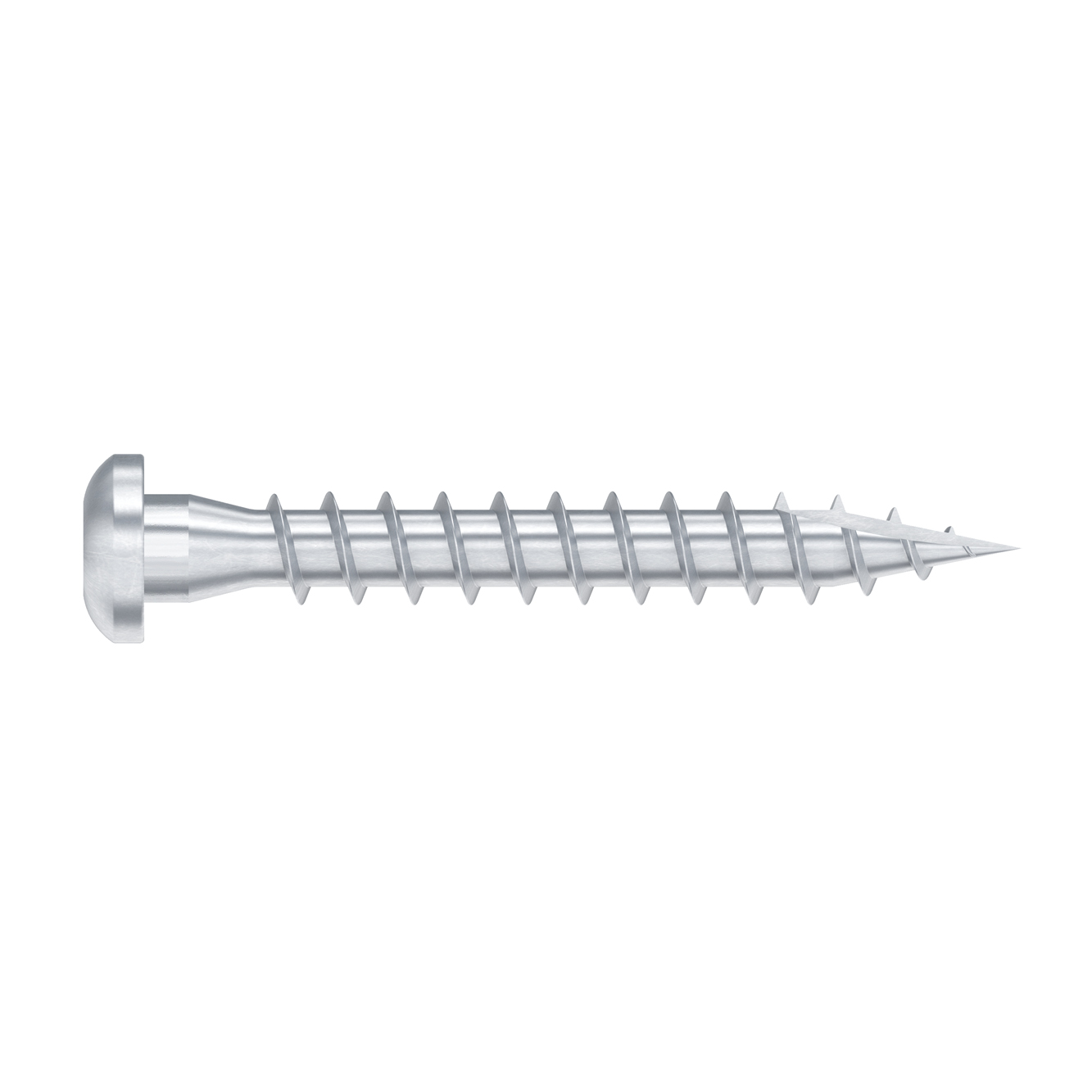

CSA-S Main Image.jpg

Produktinformationer

Billeder

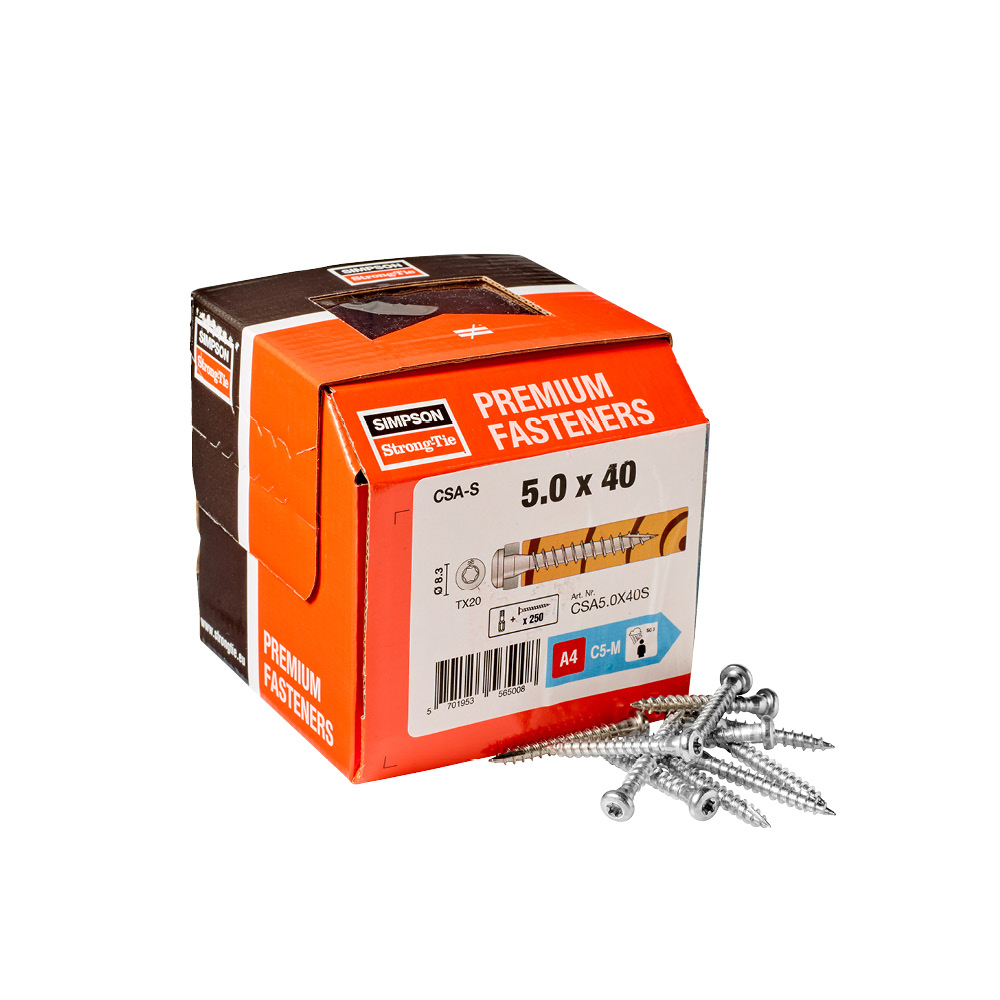

CSA-S Prod image.jpg
Samling med trælægter
QDBPC50E

Egenskaber

Materiale

  • Stålkvalitet:
    Rustfrit stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet
  • Korrosionsbeskyttelse:
    Rustfri (syrefast) -  A4

Fordele

  • Rustfri udgave
  • Gevind specielt udviklet til træ sørger for let og hurtig indkøring i træet
  • Træet revner ikke

Applikationer

Samlinger

  • Hovedbjælke / sekunderbjælke: massivt træ, komposittømmer, limet lamineret træ

Anvendelsesområder

  • Anvendes, hvor der stilles særlige krav til korrosionsbestandighed, f.eks. i forbindelse med trykimprægneret træ

Teknisk data

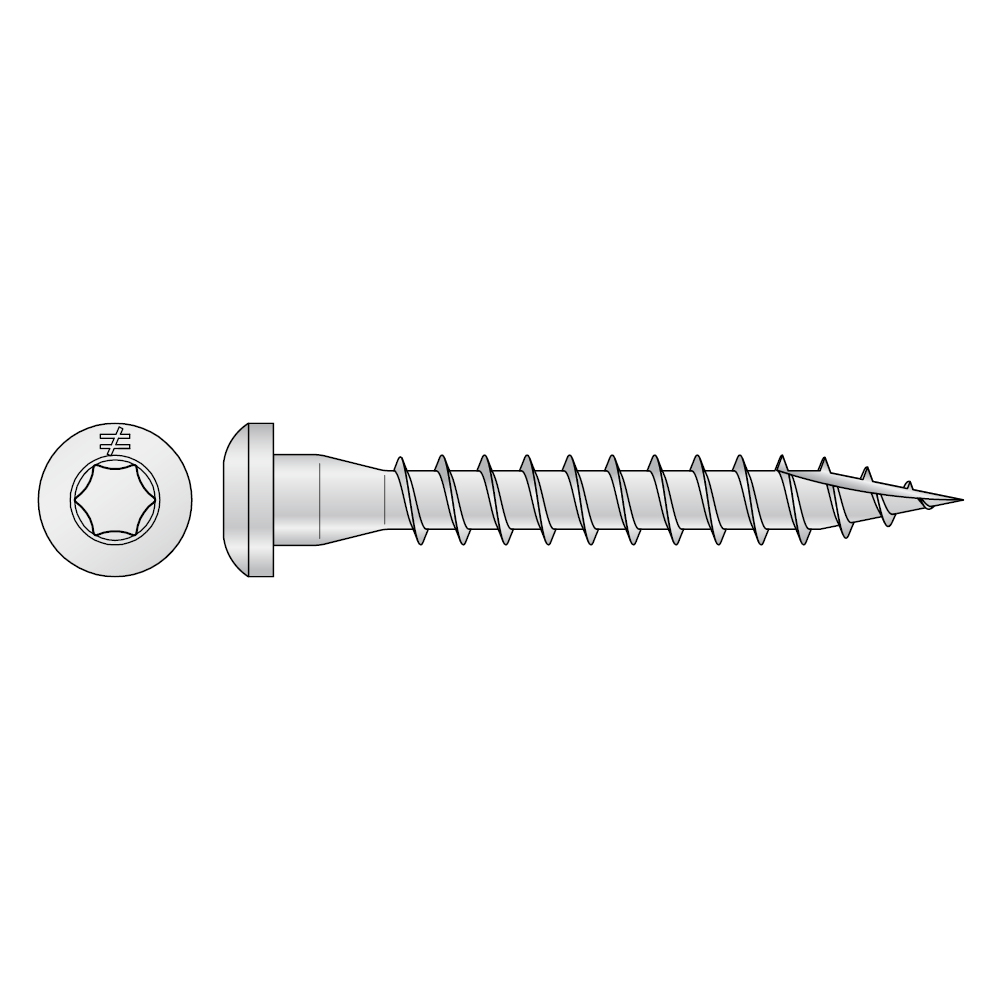

Dimensioner


Dimensioner

Art. nr. DB nr. Dimensioner [mm] Antal pr. kasse
l lg d1 d dh Bit
CSA5.0X25S124427825193.154.858.3T-20250
CSA5.0X35S124428535293.154.858.3T-20250
CSA5.0X40S124430440343.154.858.3T-20250

Karakteristisk bæreevne

Art. nr. Karakteristisk bæreevne [kN]
Rax,k Rlat,k
CSA5.0X25S1.381.49
CSA5.0X35S2.111.99
CSA5.0X40S2.472.25

Karakteristisk bæreevne i C24 træ. For andre materialer henvises til ETA-04/0013.

Rax =  udtræksbæreevne.

 Rlat = forskydningsbæreevne i 2 mm stål. For andre ståltykkelser henvises til ETA-04/0013.

Certificeringer

Ydeevnedeklaration (DoP)

uk-dop-e04-0013-04.pdf (98.03 KB)
uk-dop-e04-0013-issue-3.pdf (98.1 KB)
61b36c01d23dfd50c55099238874d4bb932d415e-pdf.pdf (33.92 KB)
6ae71d66065c62d6d92c8333bd8bac013389c08a.pdf (31.47 KB)

ETA godkendelse (European Technical Assessment)

eta-04-0013-2019-12-11-cor1.pdf (532.41 KB)
eta040013-sst-cna-csa-r3-2019.pdf (528.39 KB)
