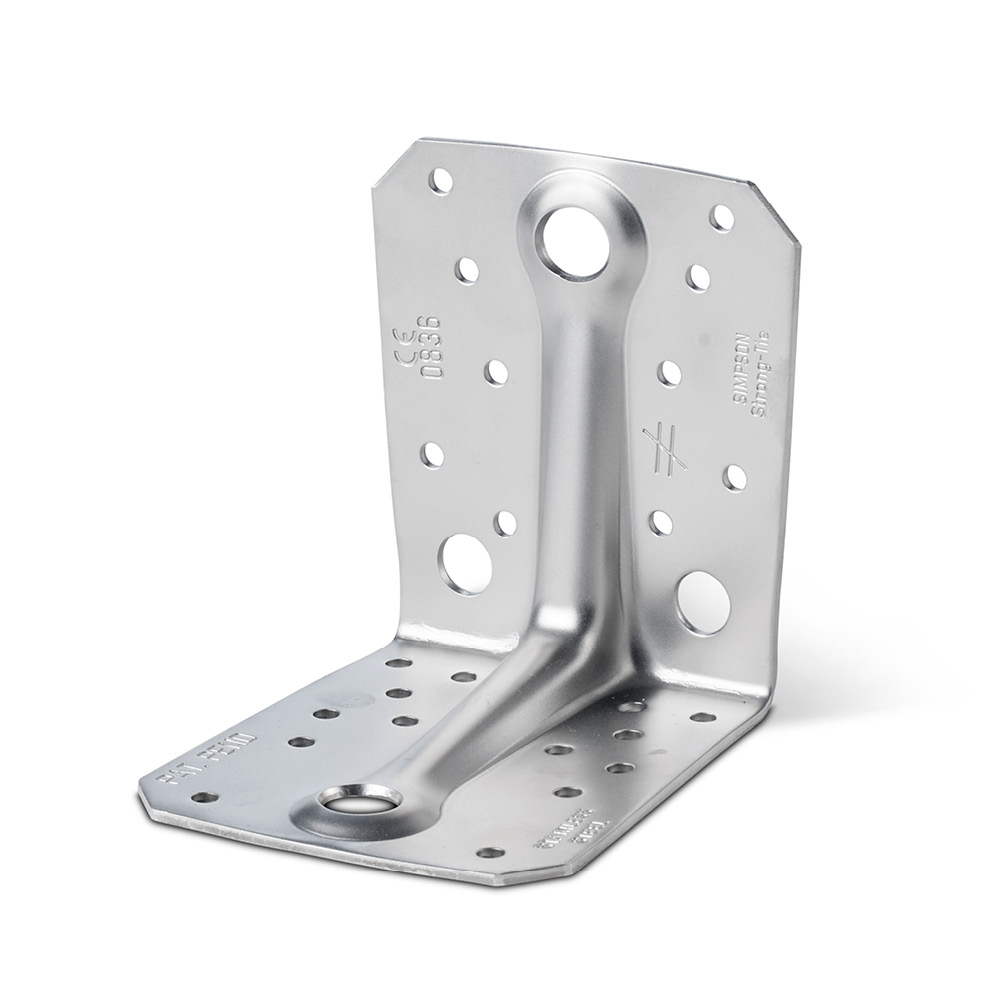

ABR-S

Rustfrie A4 vinkelbeslag med nøglehulsribbe

Rustfrie ABR vinkelbeslag anvendes til samlinger i bærende trækonstruktioner.
Beslagene er forsynet med en kraftig ribbeforstærkning.



CE mærket
Aftalegrundlag
Anvendelsesklasse 3
A4 (rustfri & syrefast)
Severe

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Rustfrit stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet
  • Korrosionsbeskyttelse:
    Rustfri/syrefast -  A4

Fordele

  • Rustfri udgave
  • Kraftigt vinkelbeslag til bærende konstruktioner

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • Anvendes ved træ-træ samlinger
  • Anvendes, hvor der stilles særlige krav til korrosionsbestandighed, f.eks. i forbindelse med trykimprægneret træ

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Mål [mm] Huller flig A Huller flig B
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14

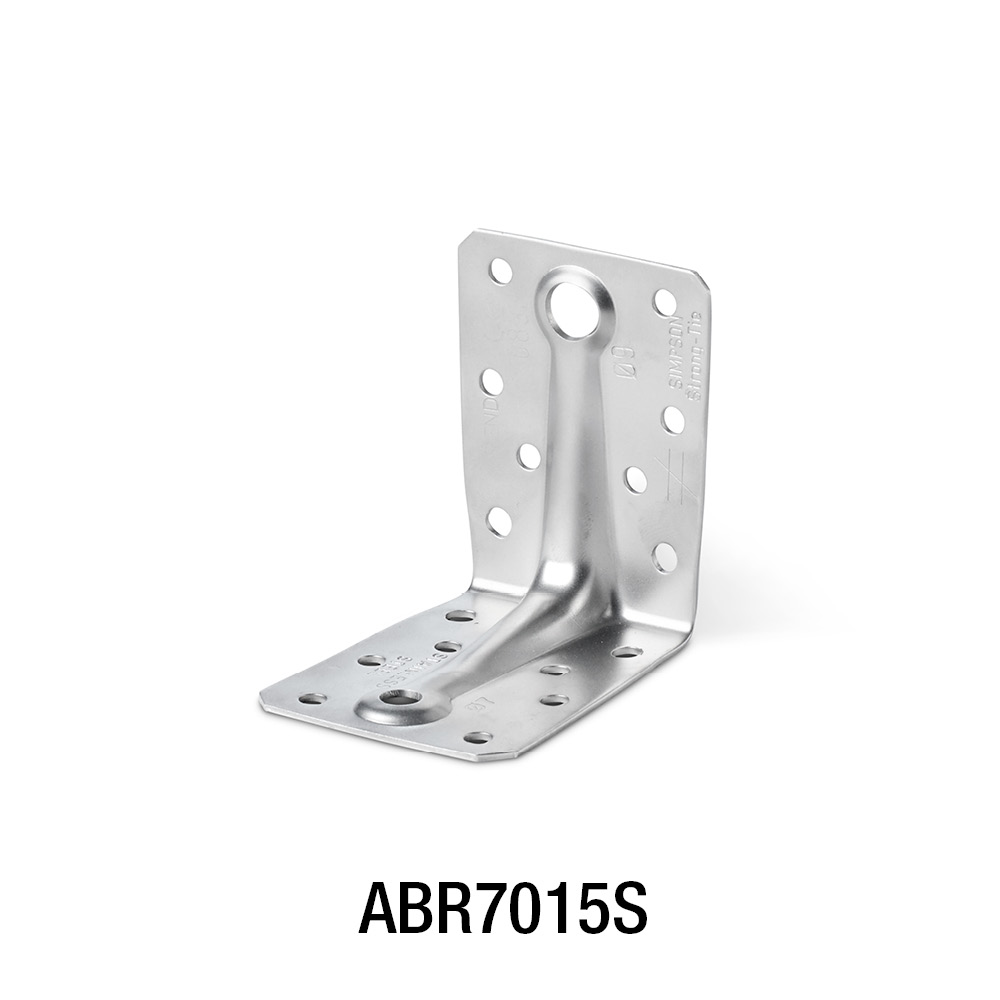

ABR7015S19017497070551.581--81--

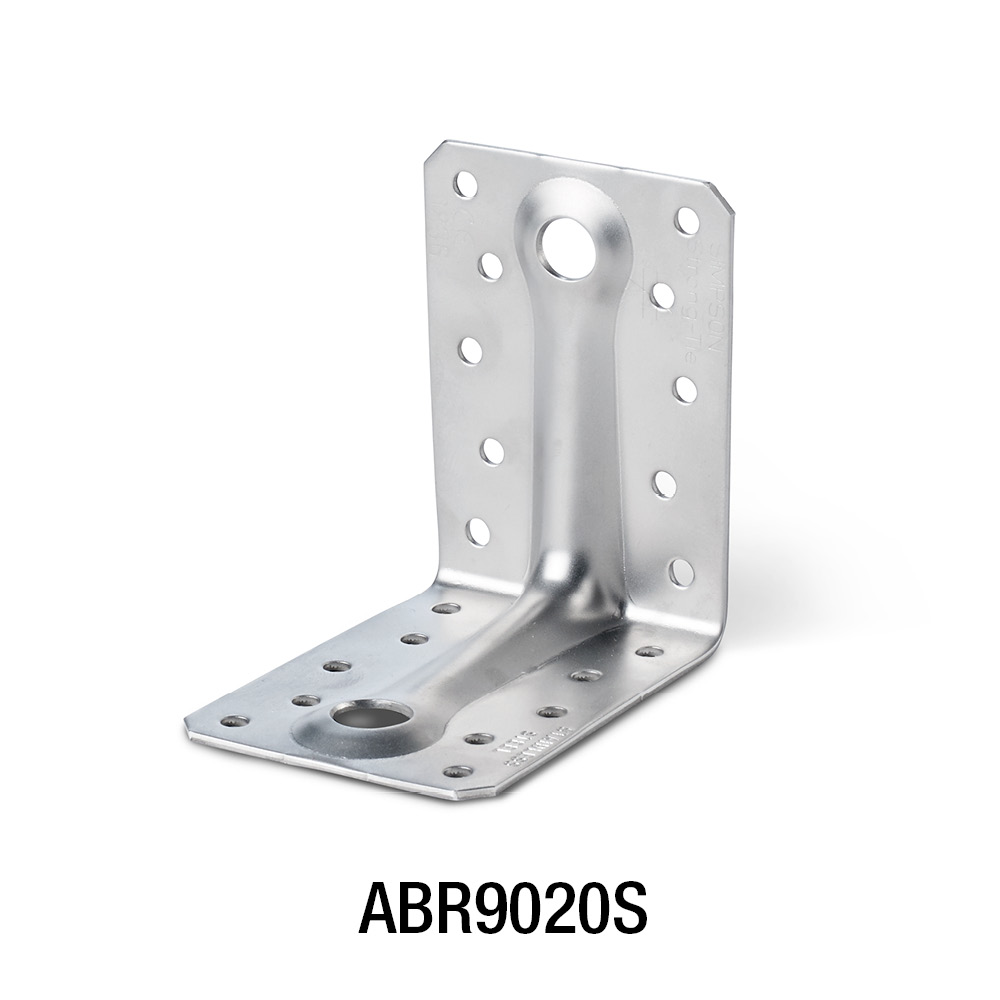

ABR9020S1901752888865210-1-10-1-

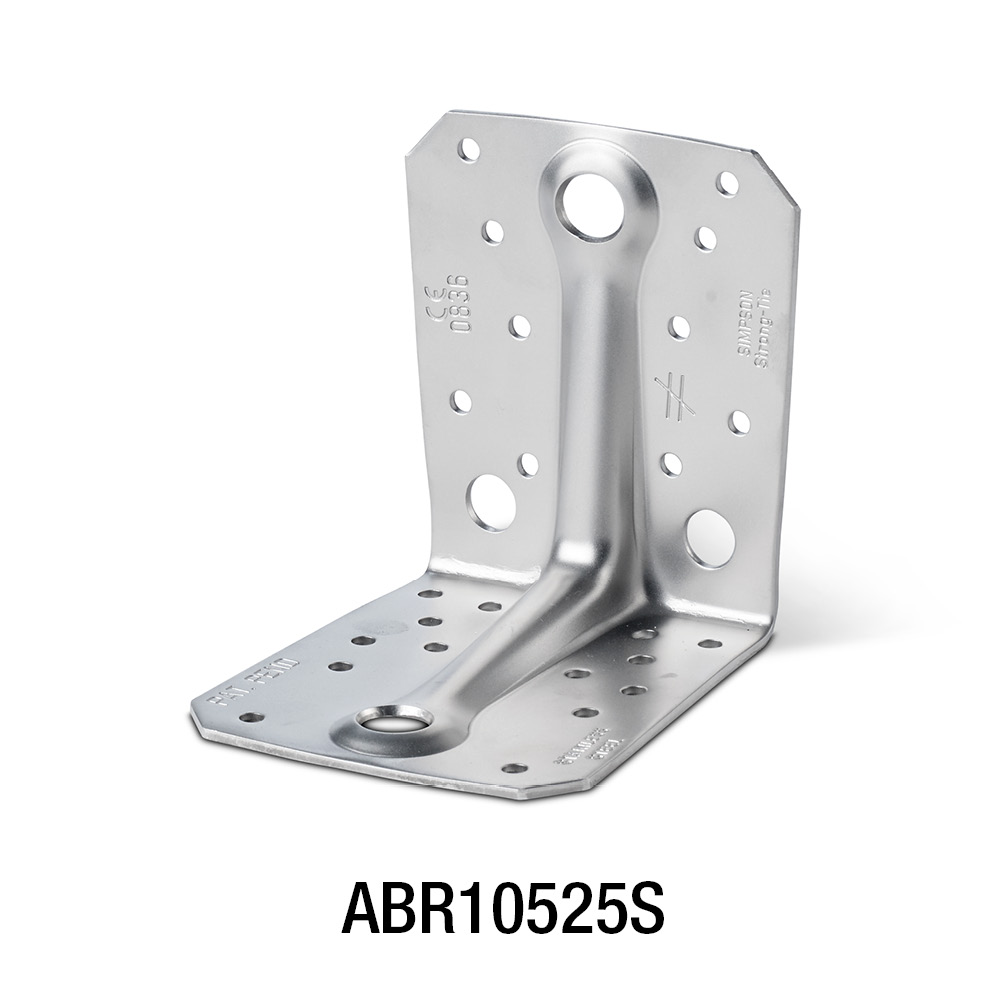

ABR10525S1901755105105902.510-2114--1

Karakteristisk bæreevne - Bjælke-bjælkesamling - Maksimum udsømning

Art. nr. Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning
Udsømning Karakteristisk bæreevne - Bjælke-bjælkesamling - Maks udsømning [kN]
Flig A Flig B R1.k R2/3.k R4/5.k
Antal Antal CNA4.0x35S CNA4.0x40S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x60S
ABR7015S685.26.1-6.77.3-4.2 /kmod^0,34.8 /kmod^0,3-
ABR9020S8109.710.814.99.410.3134.6 /kmod^0,74.9 /kmod^0,75.8 /kmod^0,6
ABR10525S101412.717.229.510.712.219.710.6/kmod^0,211.5 /kmod^0,413.1 /kmod^0,8

R4/5 er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm

Kombineret last:



Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning

Art. nr. Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
Udsømning Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning [kN]
Flig A Flig B R1,k R2/3,k R4/5,k
Antal Antal CNA4.0x35S CNA4.0x40S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x60S CNA4.0x35S CNA4.0x40S CNA4.0x60S
ABR9020S464.95.99.85.96.48.14.6 /kmod^0,64.8 /kmod^0,75.8/kmod^0.6
ABR10525S664.85.79.59.710.614.3Refer to ETA-06/0106Refer to ETA-06/0106Refer to ETA-06/0106

R4/5 er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm

Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning - 2 vinkelbeslag
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x40S CNA4.0x60S CSA5.0x40S CNA4.0x40S CNA4.0x60S CSA5.0x40S
ABR9020S4669.811.85.16.97.1
ABR10525S689.414.825.510.213.914.2

Installation

Installation

Fastgørelse

  • Til fastgørelse af rustfrie beslag anvendes rustfrie CNA4,0xℓ kamsøm eller rustfrie CSA5,0xℓ beslagskruer (bemærk at bæreevnen reduceres ved brug af rustfrie CSA beslagskruer)

Teknisk information

To vinkelbeslag pr. samling

Vinkelbeslagene forudsættes anbragt lige overfor hinanden.

  • F1             Løftende kraft der virker midt i åsen.
  • F2 og F3    Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
  • F4 og F5    Tværgående kraft der virker midt for vinkelbeslagene i bjælkens retning i højden e over bjælken.

Et vinkelbeslag pr. samling

  • F1    Løftende kraft der virker i vinkelbeslagets centrale akse, men i en afstand f fra vinkelbeslagets vertikale flig. Hvis åsen er forhindret i at rotere, vil bæreevneværdien være halvdelen af bæreevnen for en samling med to vinkelbeslag.
  • F2 og F3    Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
  • F4    Tværgående kraft der virker i bjælkeretningen midt for vinkel­beslaget. Virker ind mod vinkelbeslaget i højden e over bjælken.
  • F5    Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker bort fra vinkelbeslaget i højden e over bjælken.

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

eta-06-0106.pdf (13.43 MB)
