CNA-S

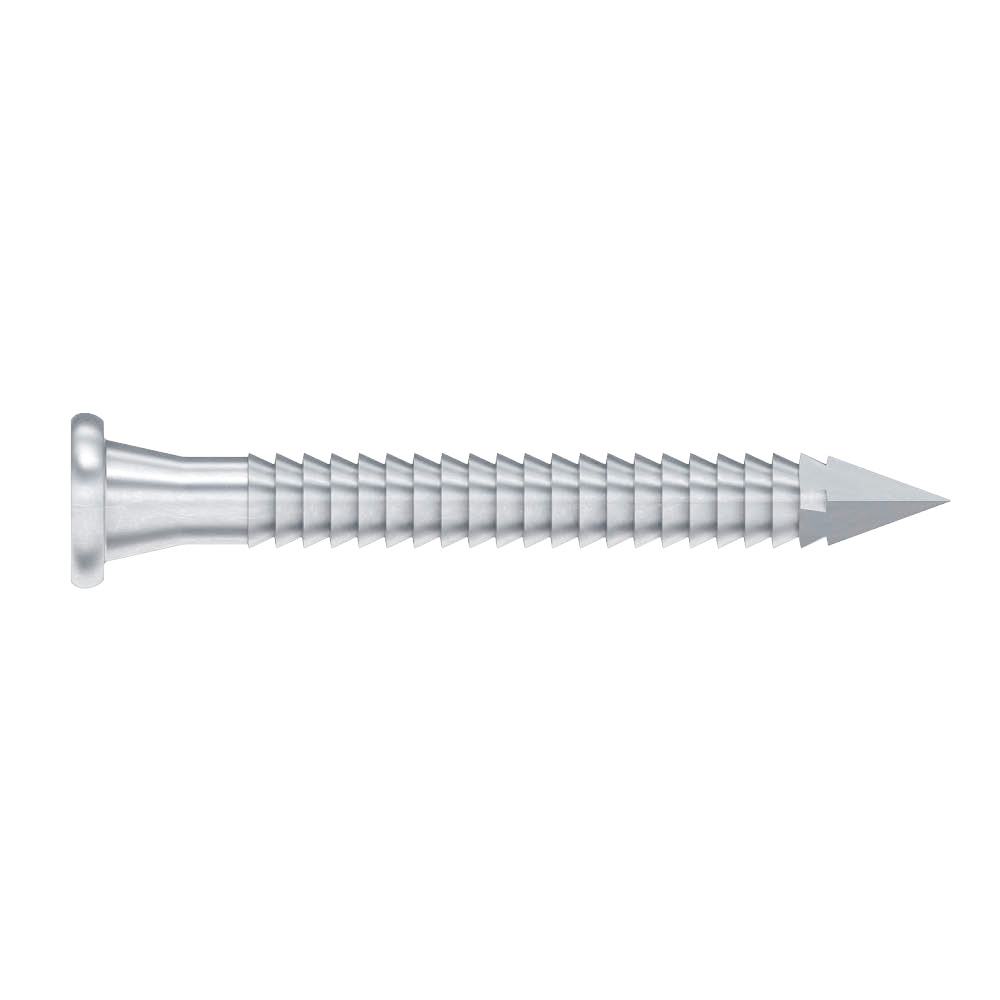

Rustfri beslagsøm

Solid-Drive™ CNA rustfri beslagsøm, der leveres i mange forskellige længder og størrelser, løs og båndet, er et fuldt dokumenteret ETA-godkendt søm, der bruges til installation af Simpson Strong-Tie beslag til træ. Når CNA beslagsøm bruges til at installere Simpson Strong-Tie beslag, er den bæreevne der er deklareret i vores kataloger og på vores hjemmeside, gyldig.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

A4 (rustfri & syrefast)

Severe

Solid Wood

Produktinformationer

Billeder

CNA-S Prod image.jpg

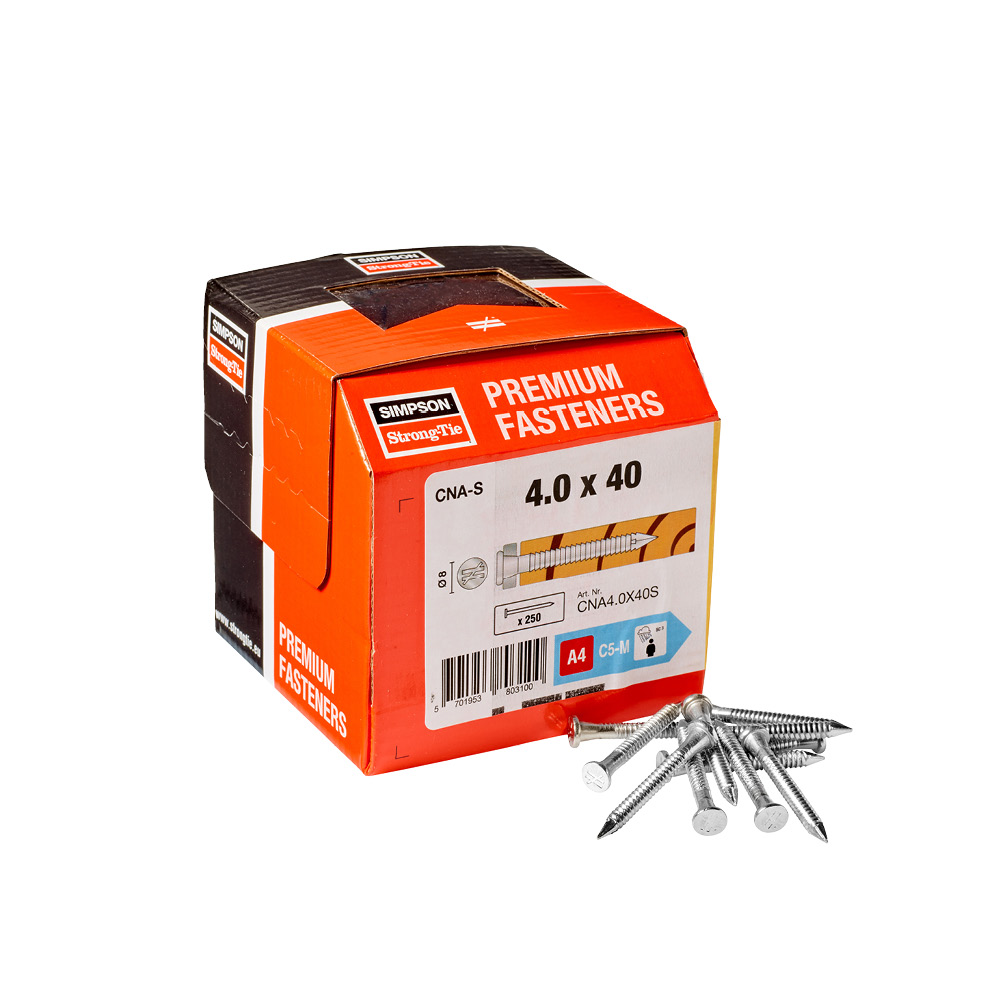

CNA-S Photo Gallery 1.jpg

Egenskaber

Materiale

Stålkvalitet:
Rustfrit stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet
Korrosionsbeskyttelse:
Rustfri (syrefast) - A4

Fordele

Rustfri udgave

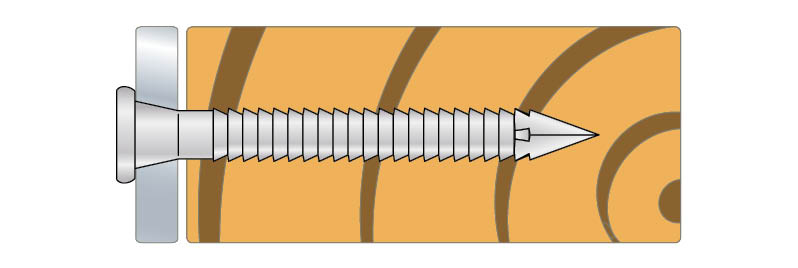

Konisk form under hovedet for maksimal pasform i metalhuller

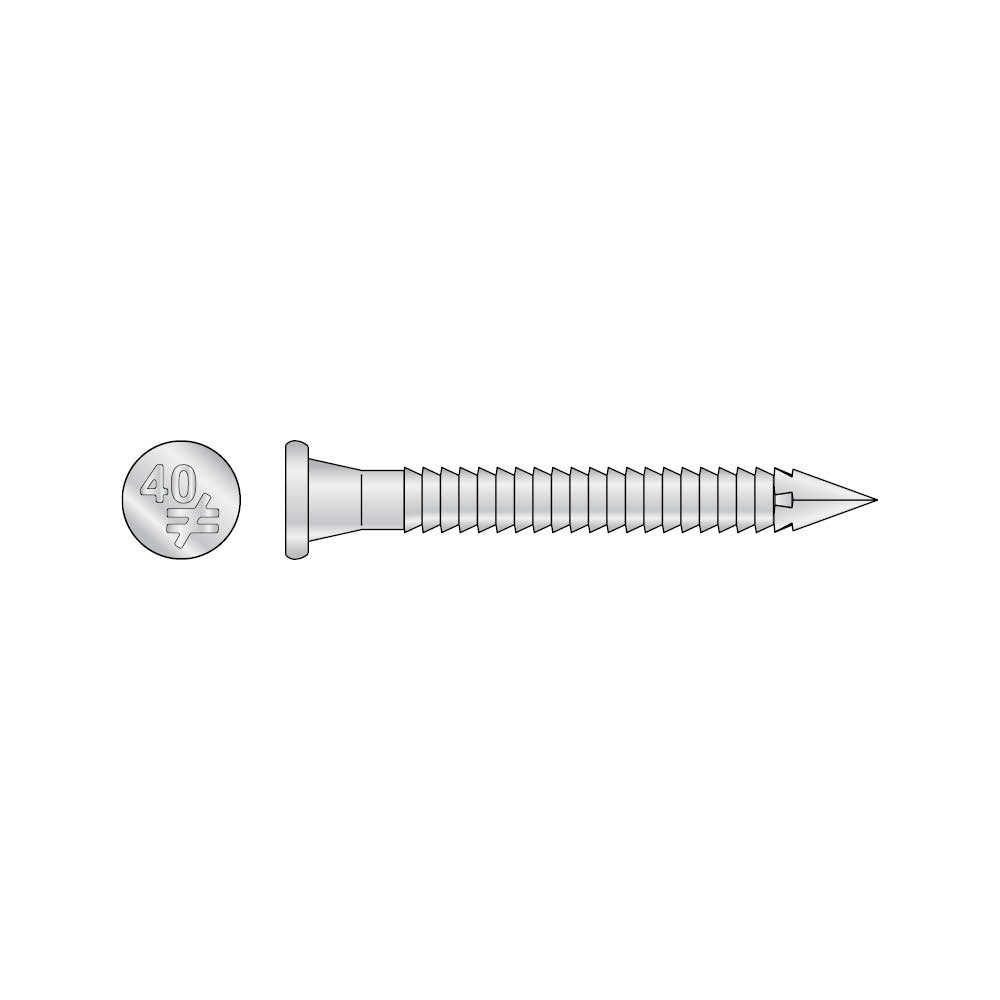

Hovedstempel gør det nemt at identificere sømmets længde efter installationen.
Høj udtræksbæreevne

Applikationer

Samlinger

Hovedbjælke / sekundærbjælke: massivt træ, komposittømmer, limet lamineret træ.

Anvendelsesområder

Anvendes, hvor der stilles særlige krav til korrosionsbestandighed, f.eks. i forbindelse med trykimprægneret træ

Teknisk data

Dimensioner

CNA-S Dim Image.jpg

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]					Antal pr. kasse
Art. nr.	DB nr.	l	l_g	d	d_h	h_t	Antal pr. kasse
CNA4.0X40S	1371876	40	24	4	8	1.5	250
CNA4.0X50S	1337505	50	34	4	8	1.5	250
CNA4.0X60S	1371901	60	44	4	8	1.5	250

-

Karakteristisk bæreevne

Art. nr.	Karakteristisk bæreevne [kN]
Art. nr.	R_ax,k	R_lat,k
CNA4.0X40S	0.7	1.9
CNA4.0X50S	1	2.2
CNA4.0X60S	1.2	2.4

Karakteristisk bæreevne i C24 træ. For andre materialer henvises til ETA-04/0013.

R_ax = udtræksbæreevne.

R_lat = forskydningsbæreevne i 2 mm stål. For andre ståltykkelser henvises til ETA-04/0013.

Downloads

CNA-S Rustfri beslagsøm

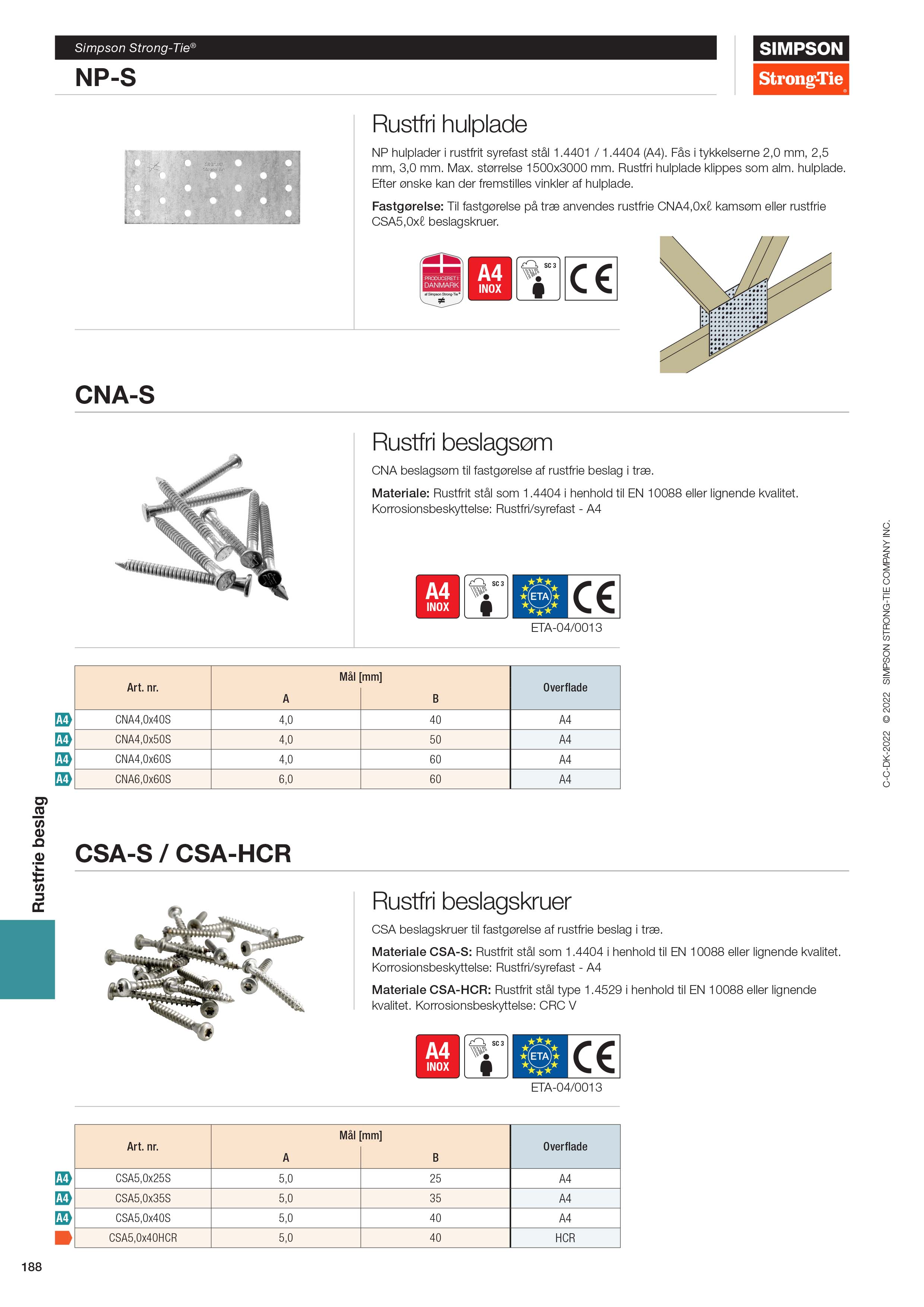

Katalog C-C-DK-2022, side 188
Fastgørelse af beslag
Det er essentielt at du bruger de rigtige fastgørelsesmidler til dine beslag - læs her hvorfor!
Fastgørelse af beslag
Læs online bladre-PDF
Structural Fasteners Technical Guide
In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.
C-F-EU-TG-2023 Technical Guide
Læs online bladre-PDF

CAD bibliotek

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
cna4-0x35s-2d.dwg cna4-0x40s-2d.dwg cna4-0x50s-2d.dwg cna4-0x60s-2d.dwg cna6-0x60s-2d.dwg	Ingen tilgængelige items.	cna4-0x35s.dwg cna4-0x40s.dwg cna4-0x50s.dwg cna4-0x60s.dwg cna6-0x60s.dwg	Ingen tilgængelige items.	cna4-0x35s.sat cna4-0x40s.sat cna4-0x50s.sat cna4-0x60s.sat cna6-0x60s.sat	Ingen tilgængelige items.
