ABR

Vinkelbeslag med kantforstærkninger

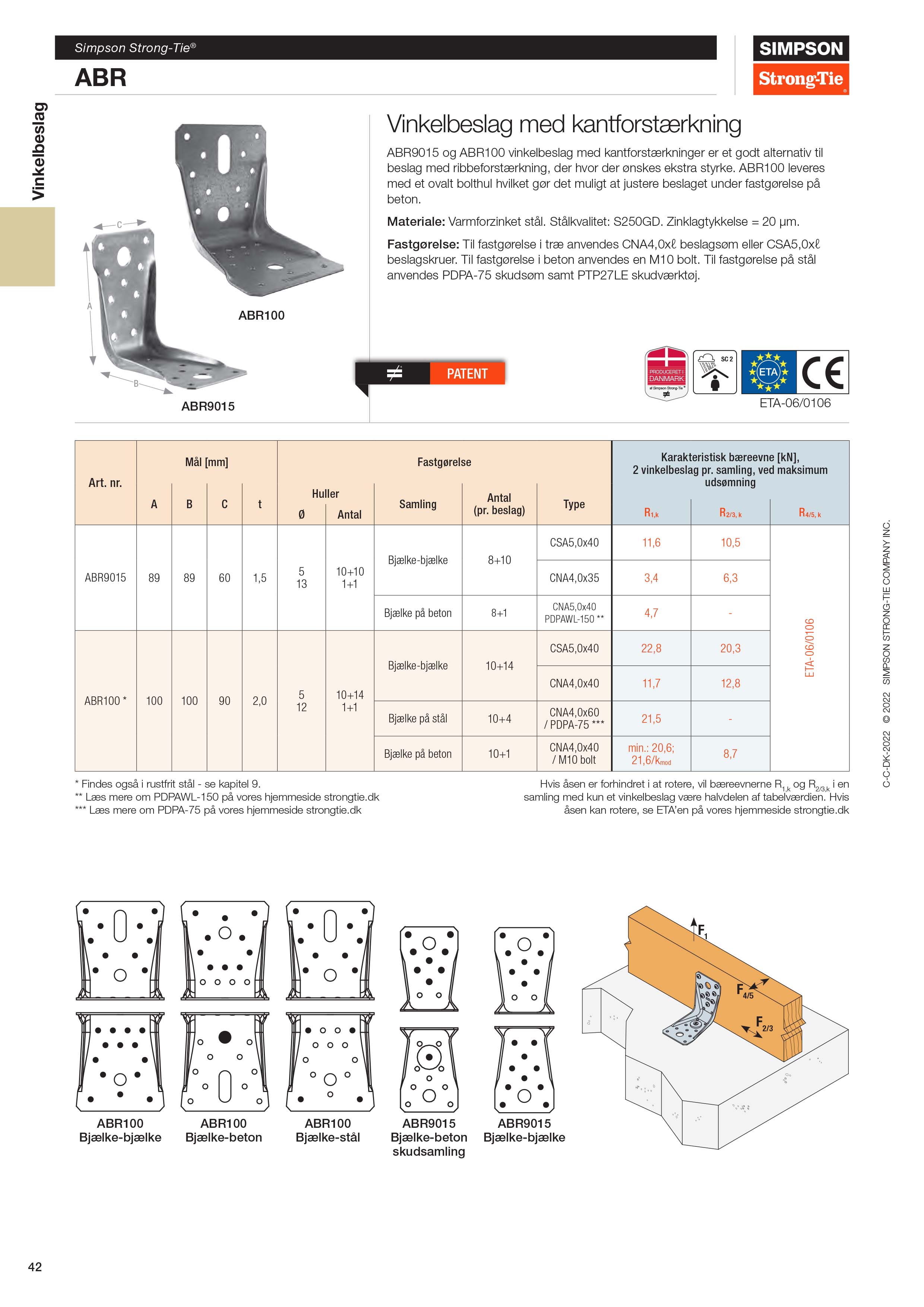

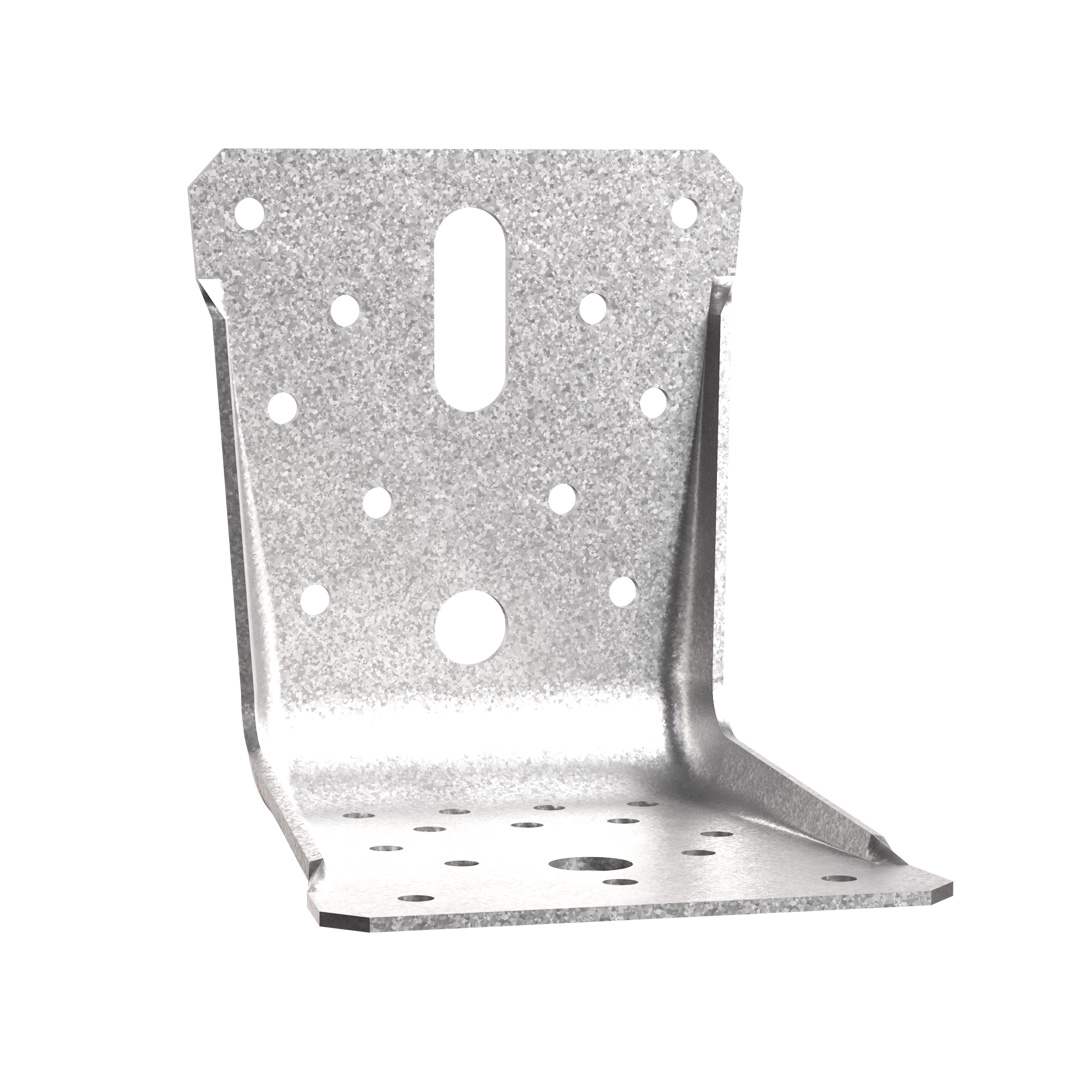

ABR9015 og ABR100 vinkelbeslag med kantforstærkninger er et godt alternativ til beslag med ribbeforstærkning, der hvor der ønskes ekstra styrke. ABR100 leveres med et ovalt bolthul hvilket gør det muligt at justere beslaget under fastgørelse på beton.

CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Varmforzinket stål Z275

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zinklagtykkelse på ca. 20 μm

Fordele

  • Vinkel med kantforstærkning - stærk og materialebesparende
  • Mindre materialeforbrug - lavere produktionsomkostninger, mere miljøvenlig
  • Optimal materialeudnyttelse

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • Anvendes til samlinger i bærende trækonstruktioner
  • Anvendes i samlinger på beton fastgjort med M10 bolte

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller flig A [mm] Huller flig B [mm]
A B C t Ø5 Ø12 Ø13 Ø12x32 Ø5 Ø12 Ø13
ABR901512415308989601.510-1-10-1
ABR1001329235103103902101-1141-

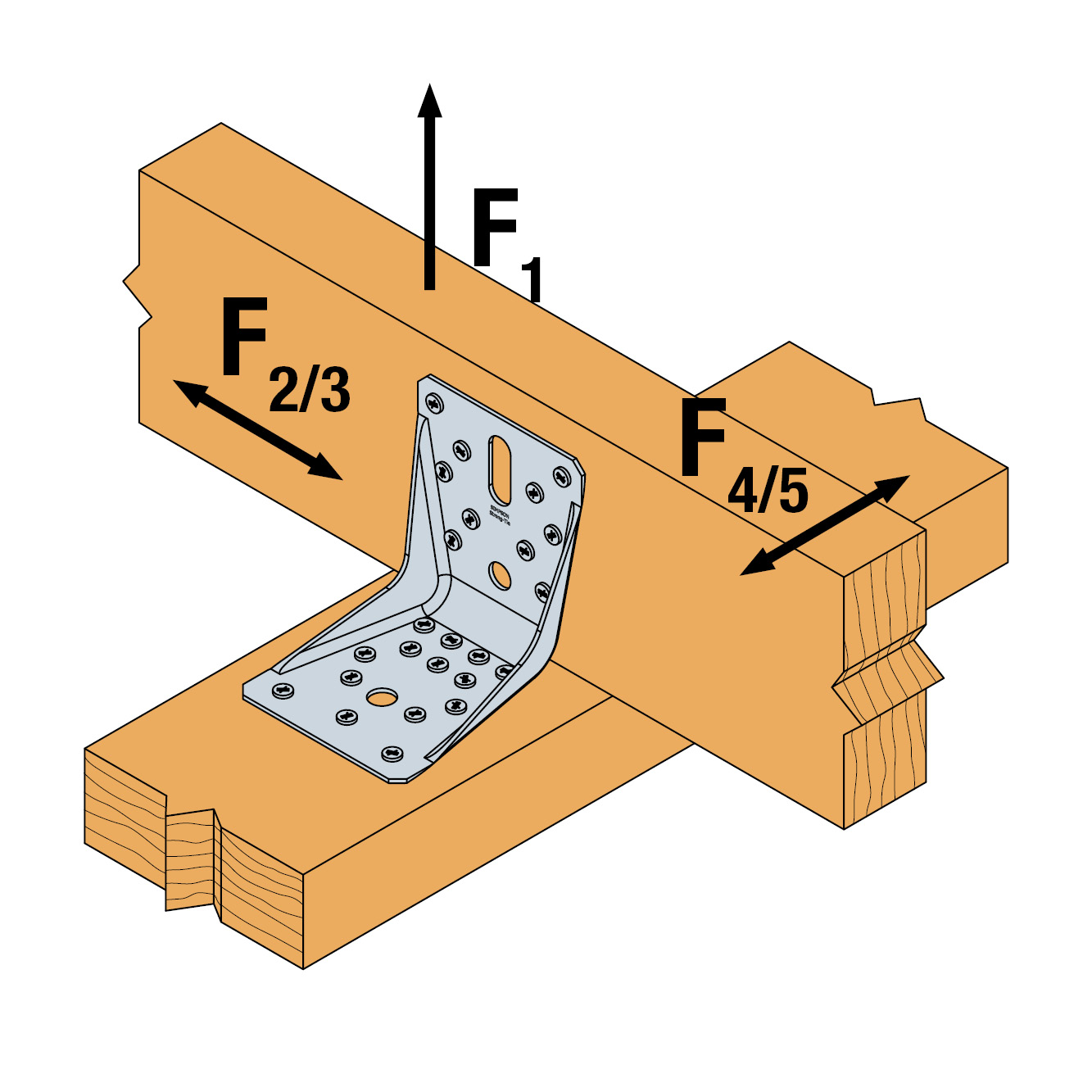

Karakteristisk bæreevne - Bjælke-bjælkesamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k R4.k = R5.k(1)
Antal Antal CNA 4,0x35 CNA 4,0x40 CNA 4,0x60 CSA
5,0x40
CNA 4,0x35 CNA 4,0x40 CNA 4,0x60 CSA
5,0x40
CNA 4,0x35 CNA 4,0x40 CNA 4,0x60 CSA
5,0x40
ABR90158103.454.16.613.26.37.19.610.5---5 /kmod^0,4
ABR10010149.711.719.7min (26,7/kmod^0,2 ; 27 /kmod)9.612.816.720.32.44.25.15.1

1) Bæreevneværdier for e = 100 mm

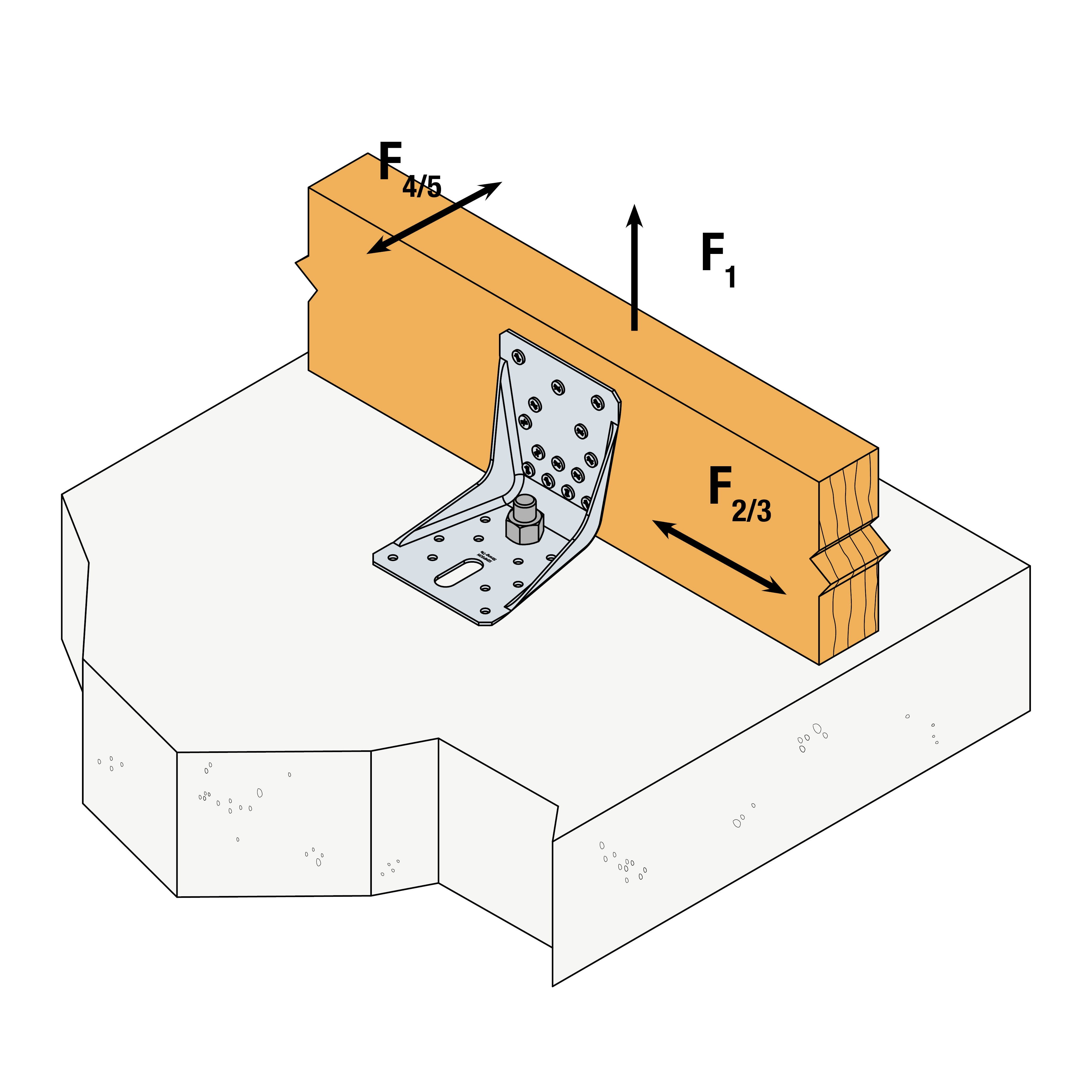

Karakteristisk bæreevne - Bjælke-betonsamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjælke-betonsamling
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k R4.k = R5.k
Antal Type Antal Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40
ABR1001Ø1010CNA*min (17,1; 21,6 /kmod)min (20,6; 21,6 /kmod)min (26,6; 21,6 /kmod)7.28.710.98.610.4

* Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.

Gennemstiksanker skal beregnes separat efter ETA-06/0106

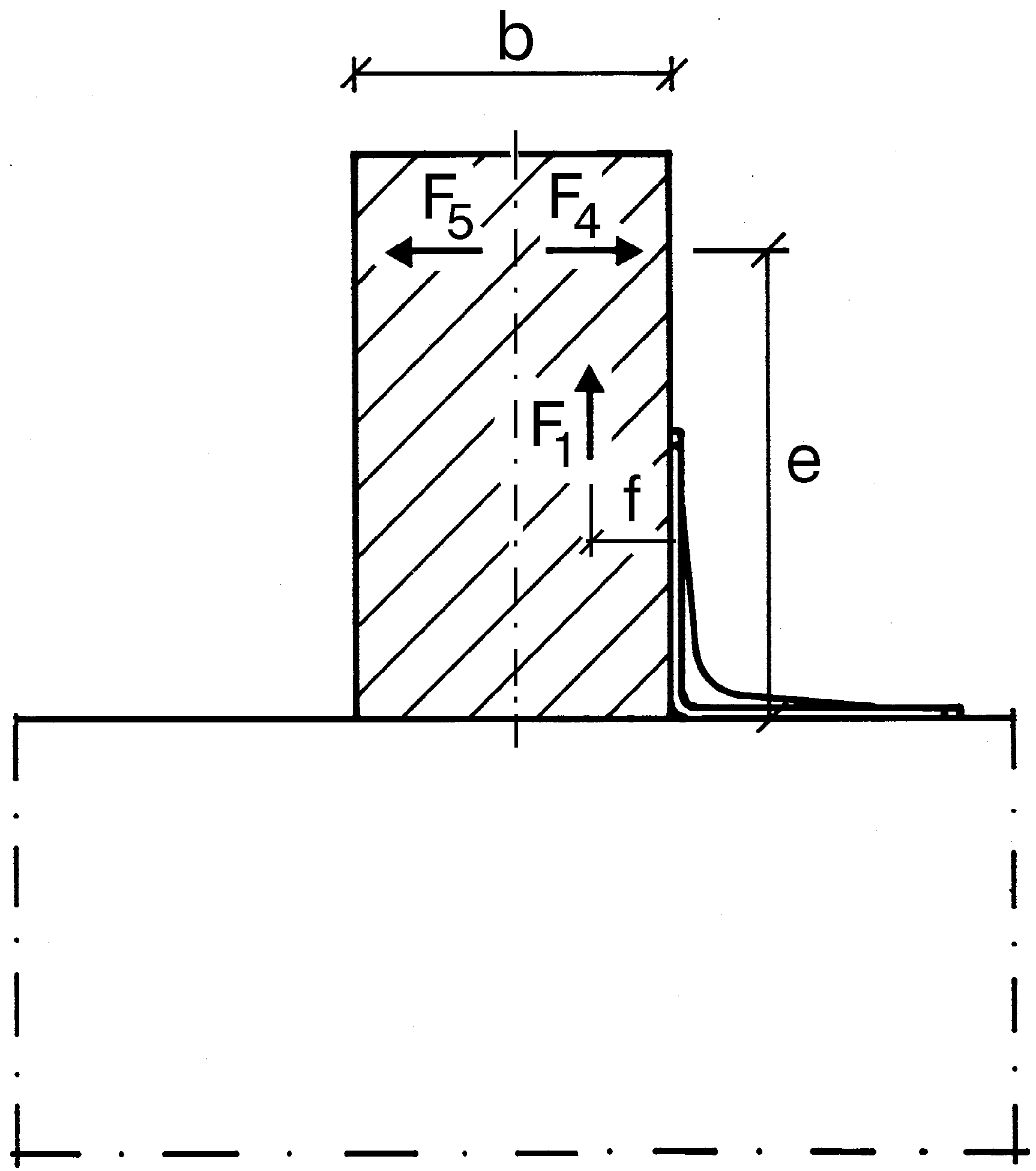

Ved F4/5 last skal følgende tjekkes: R4/5,d ≤ R1,d x b/(2xe)

Eftervisning
Ved sammenlægning af virkninger skal der eftervises:



Karakteristisk bæreevne - Bjælke-stålsamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Træ-stålsamling
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k
Antal Type Antal Type CNA4.0x60
ABR10010CNA*4PDPA-7521.5

6 mm stål S355

Installation

Installation

Fastgørelse

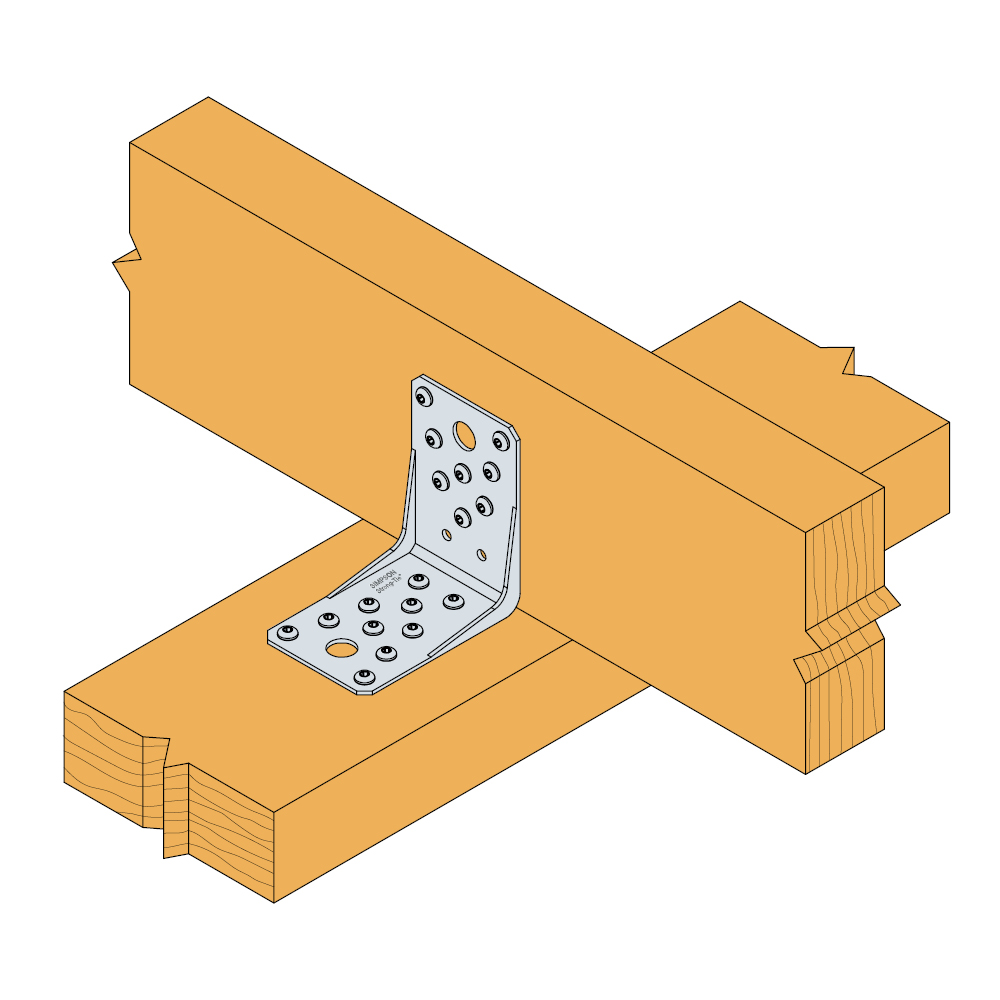

  • Træ-træ samlinger:
    anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer

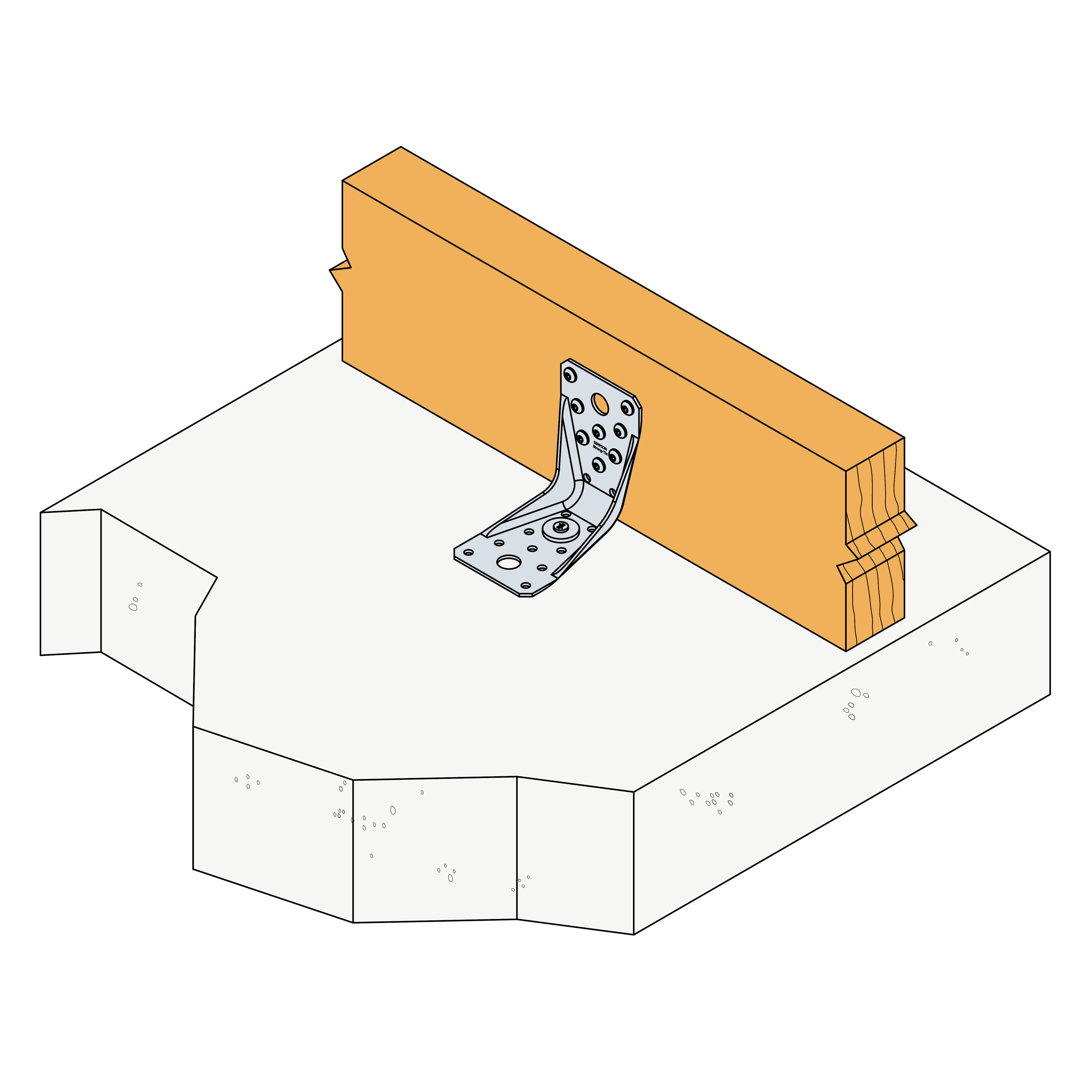

  • Træ-beton samlinger anvendes enten:
    mekanisk anker: gennemstiksanker WA (M10-78/5 eller M12-104/5) eller
    kemisk anker: gevindstang LMAS (M10-120/25 eller M12-150/35) sammen med AT-HP injektionslim
  • Træ-stål samlinger: ABR100 kan fastgøres til stål med PDPA-75 skudsøm samt PTP27LE skudværktøj.

Technical Notes

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

eta-06-0106.pdf (13.43 MB)
