ABR-S

Rustfrit A4 vinkelbeslag med kantforstærkning

ABR100S vinkelbeslaget er en rustfri vinkel, som især egener til samlinger, hvor der skal overføres store kræfter. ABR100S er forsynet med en kantforstærkning. De rustfrie standardvinkelbeslag kan anvendes i konstruktioner, hvor der stilles særlige krav til korrosionsbeskyttelse.

Teknisk datablad

CE mærket

Aftalegrundlag

EPD

Severe

Anvendelsesklasse 3

A4 (rustfri & syrefast)

Produktinformationer

Billeder

Rustfrit vinkelbeslag ABR100S

Træ-træ samling

Træ-beton samling

Egenskaber

Materiale

Stålkvalitet:
Rustfrit stål som 1.4401 og 1.4404 i henhold til EN 10088 eller lignende kvalitet
Korrosionsbeskyttelse:
Rustfri/syrefast - A4

Fordele

Kantribber i begge sider giver ekstra styrke
Høje bæreevneværdier
Ø12 huller til M10 bolte
Samling på beton er mulig med kun en bolt

Applikationer

Anvendelsesområder

Kan anvendes til samlinger på træ, beton og stål

Samlinger

Til samling af træ på beton

Teknisk data

Dimensioner

Reference	Mål
	Dimensioner[mm]				Huller flig A[mm]				Huller flig B[mm]			Andre
	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Rund			Aflang	Rund			Antal pr. kasse	Vægt[kg]
	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Ø5[mm]	Ø12	Ø13	Ø12x32	Ø5[mm]	Ø12	Ø13[mm]	Antal pr. kasse	Vægt[kg]
ABR100S	100	100	90	2	10	1	-	1	14	1	-	50.0	0.26

Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]

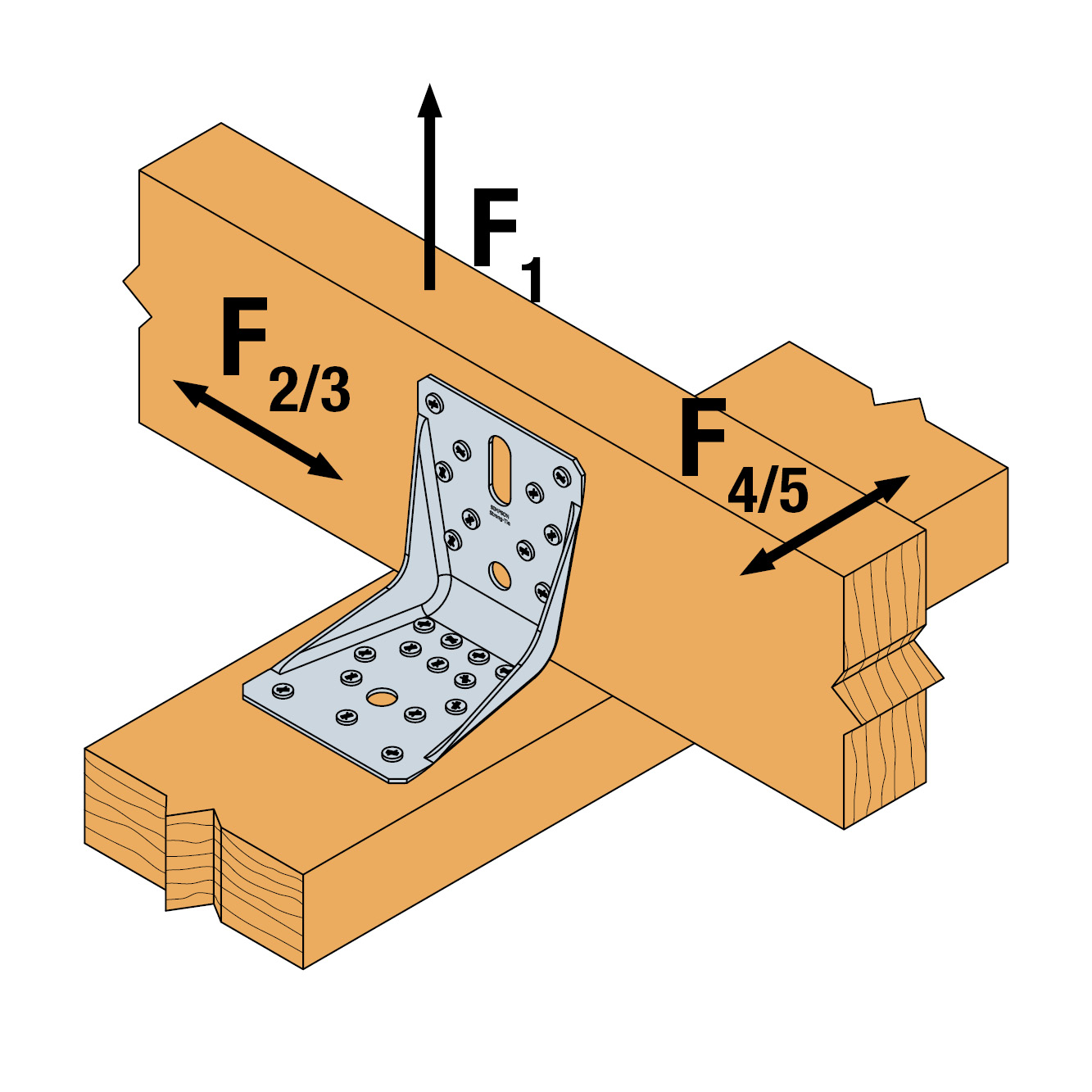

	Flig A	Flig B	R₁,ₖ			R₂,ₖ=R₃,ₖ			R4,k = R5,k(1)
	Antal	Antal	CNA4.0x35	CNA4.0x50	CSA5.0x40S	CNA4.0x35	CNA4.0x50	CSA5.0x40S	CNA4.0x50	CSA5.0x40S
ABR100S	10.0	14.0	9.7	15.4	min (25.6 ; 25.1/kmod)	9.6	14.2	20.3	4.2	4.2

1) e = 100 mm

For kombineret last:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Karakteristisk bæreevne - Bjælke-betonsamling

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Bjælke-betonsamling
	Udsømning				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A		Flig B		R₁,ₖ		R₂,ₖ=R₃,ₖ		R4/5,k
	Antal	Type	Antal	Type	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x50
ABR100S	1	Ø10	10	CNA*	16.7	min (26.6 ; 21.6/kmod)	7.3	10.8	10.4

* Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.

Gennemstiksanker skal beregnes separat efter ETA-06/0106

1) Ved F_4/5 last skal følgende tjekkes: R_4/5,d ≤ R_1,d x b/(2xe)

For kombineret last skal følgende være opfyldt:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Installation

Fastgørelse

Til fastgørelse af rustfrie beslag anvendes rustfrie CNA4,0xℓ kamsøm eller rustfrie CSA5,0xℓ beslagskruer (bemærk at bæreevnen reduceres ved brug af rustfrie CSA beslagskruer)
