SDD Selvborende dorn

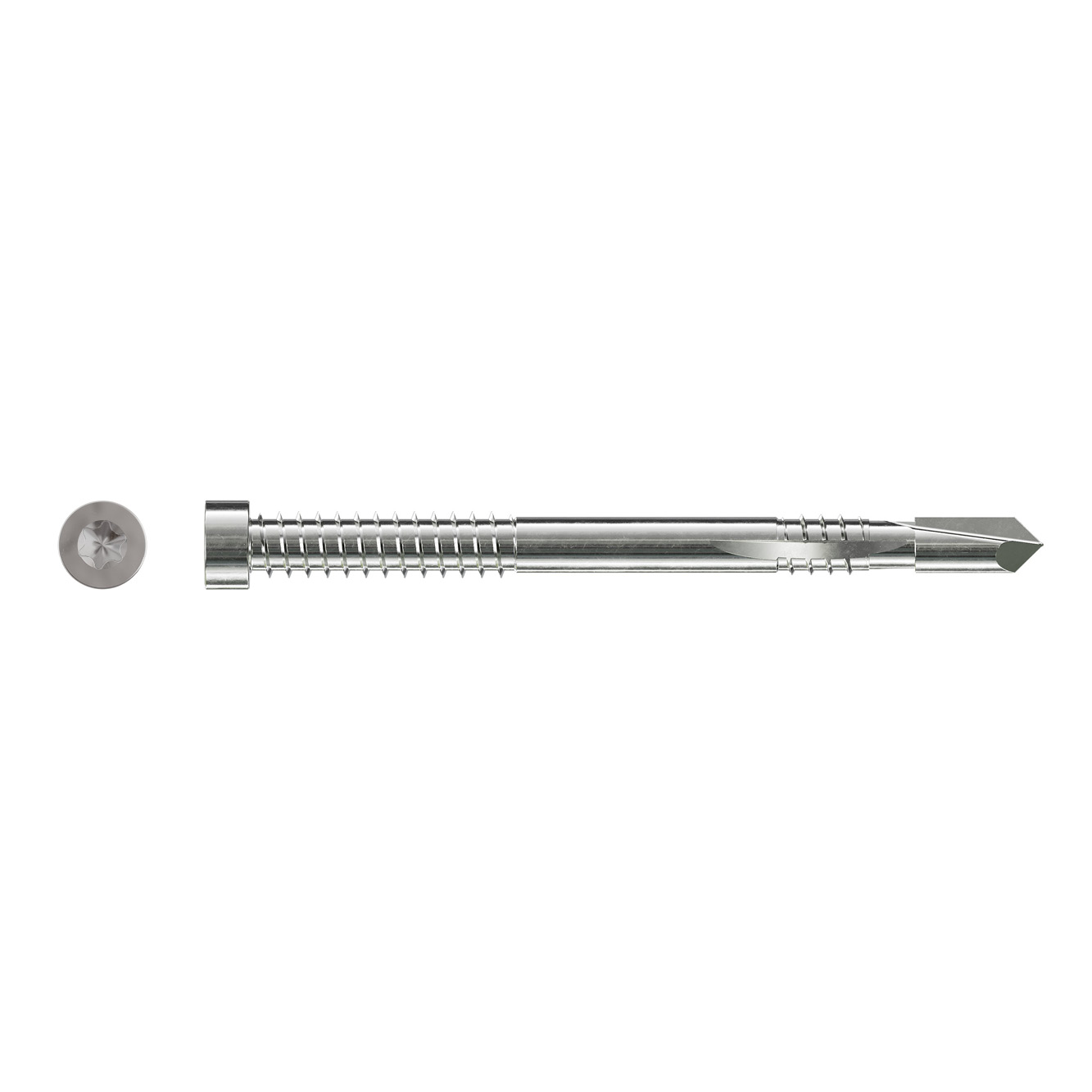

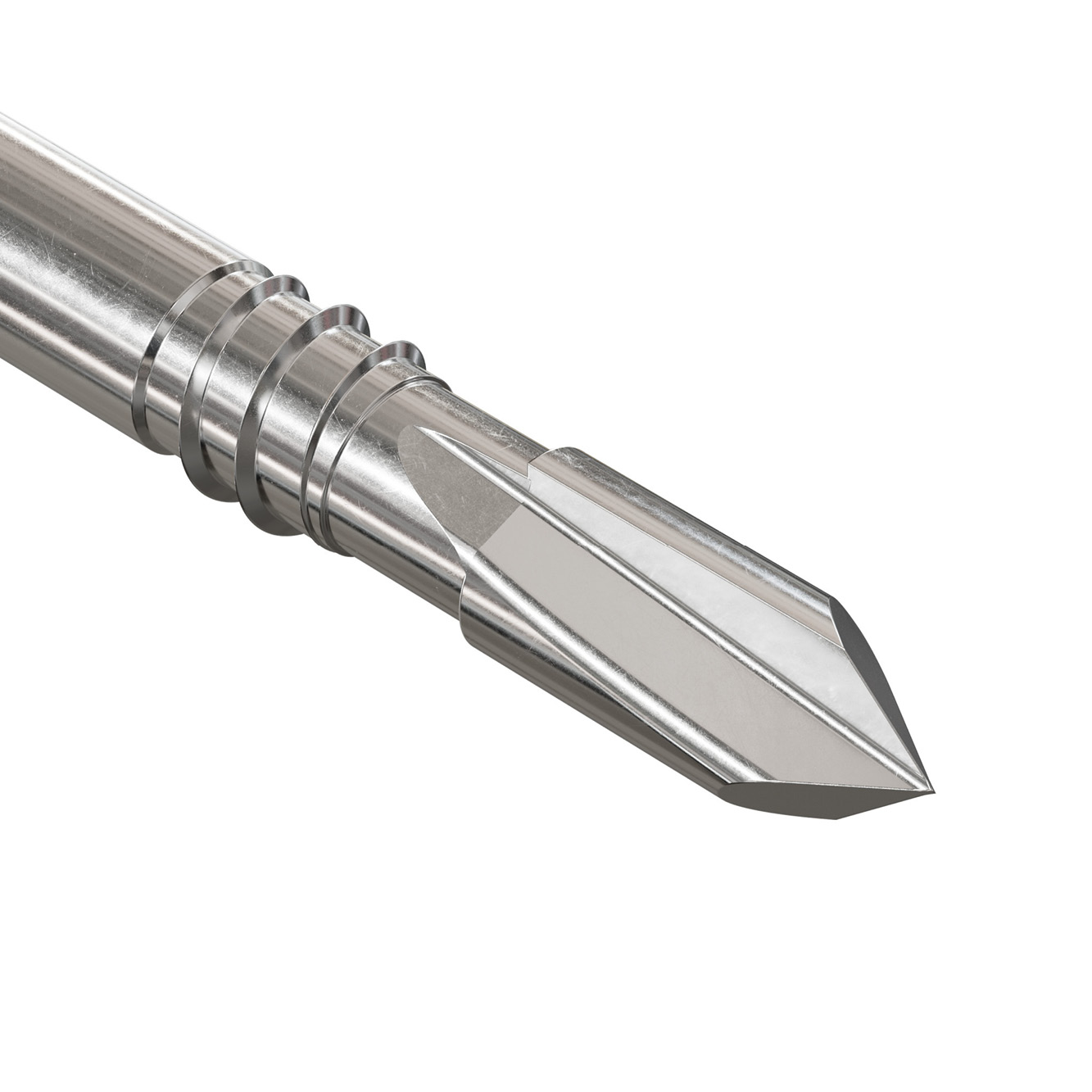

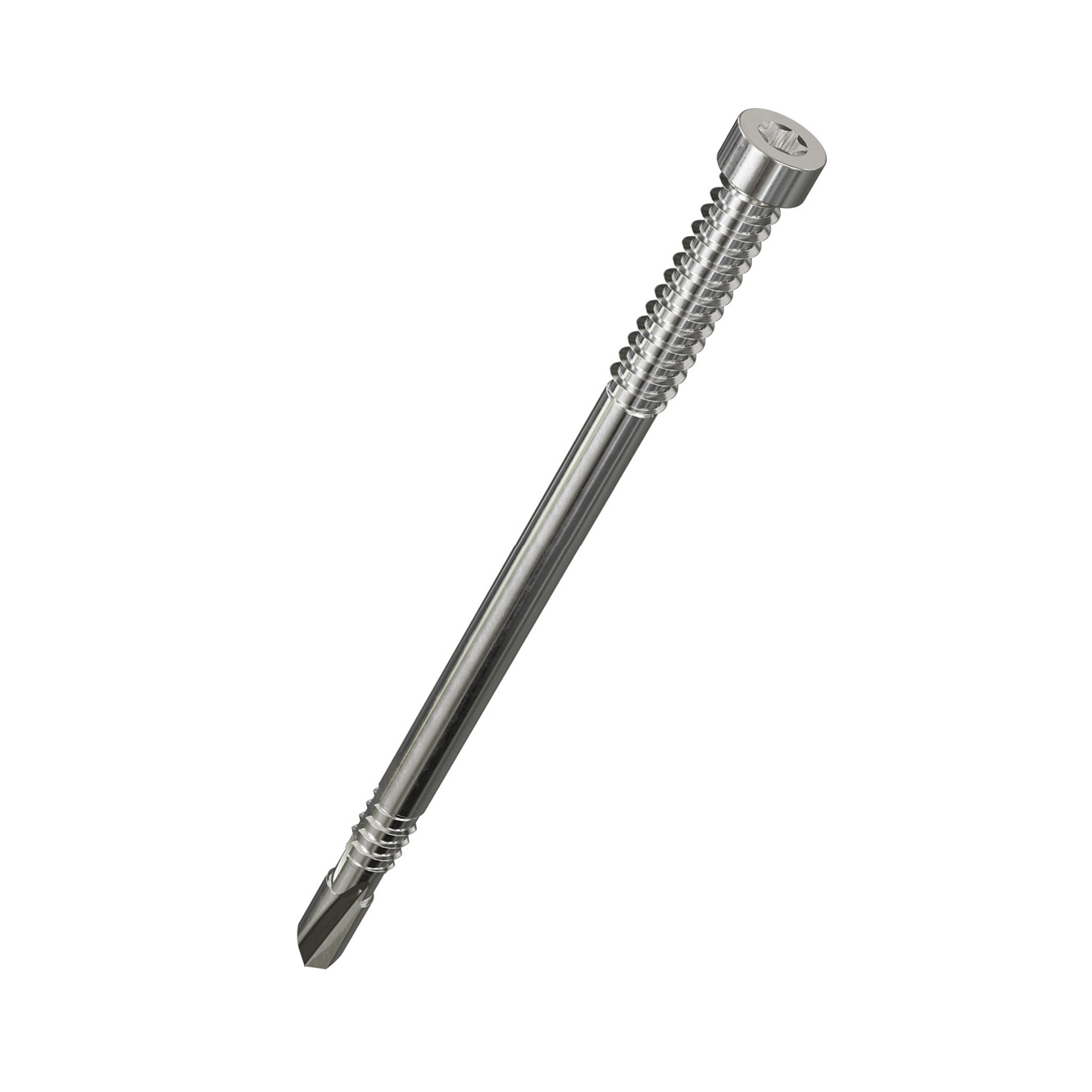

SDD selvborende dorn er CE-mærket. Dornen er et effektivt forbindelses­middel for skjulte samlinger i kombination med bjælkebærere som BTALU. Dornen har dobbeltgevind og cylindrisk hoved med en T-40 kærv og den unikke spids reducerer risiko for at træet flækker. Slidsen på nederste gevind gør at spånen bliver fjernet under montagen.

CE mærket
Anvendelsesklasse 2
Varmgalvaniseret stål 5 µm
Indoor
EPD

Produktinformationer

Egenskaber

Egenskaber

  • Ingen forboring nødvendig
  • T-40 kærv
  • Cylindrisk hoved for skjult samling
  • Slids for fjernelse af træspån

Materiale

  • Elforzinket stål

Applikationer

Anvendelsesområder

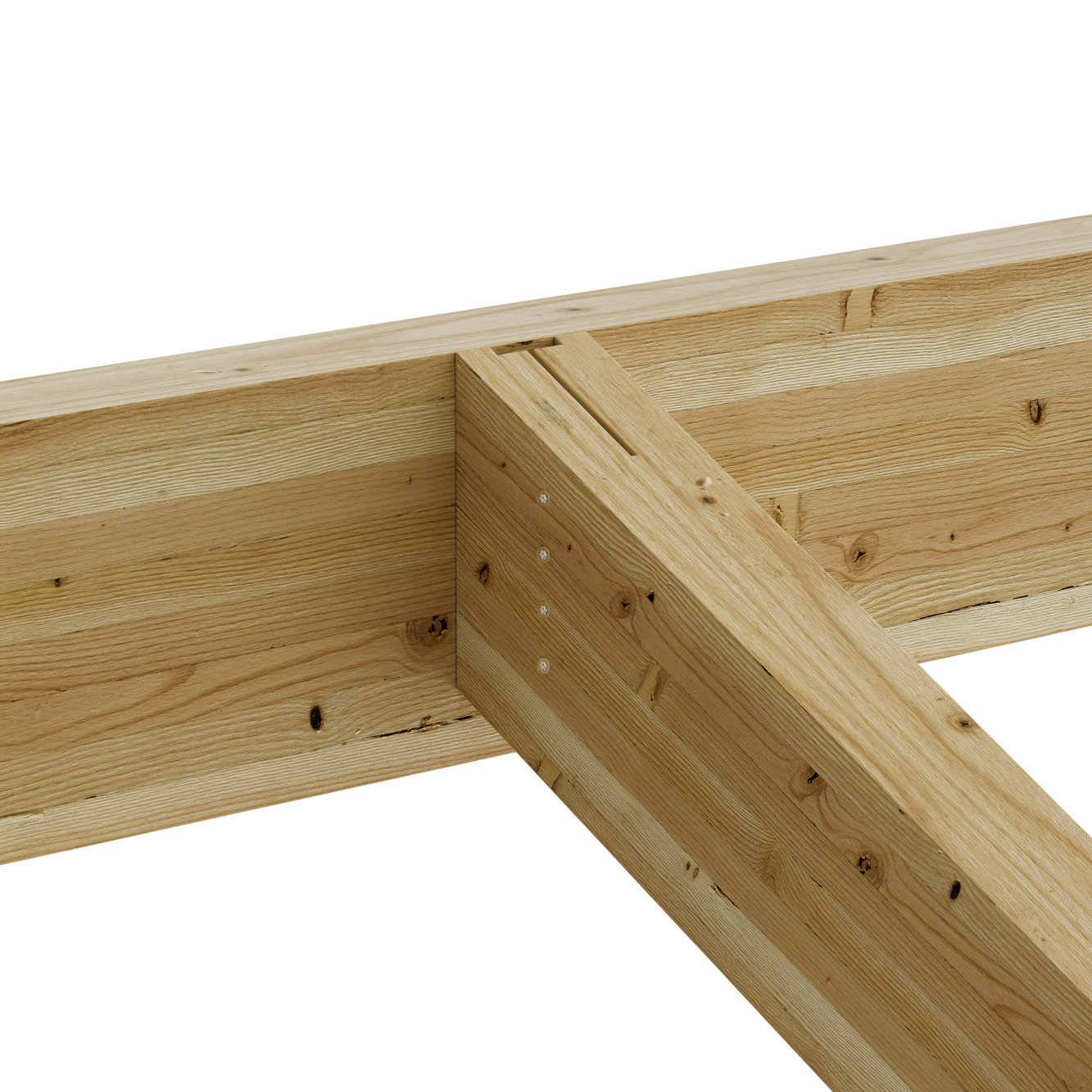

  • Limtræsbjælker
  • CLT elementer

Bruges til:

  • Skjulte aluminiumsbeslag

Teknisk data

Dimensioner

Dimensioner

Art. nr. Best. nr. DB nr. [d] [L] [dh] [d1] [Lg2] [Lg1] Bit Stk pr. kasse Vægt [kg]
SDD7.5X937811923954607.593126.9278.5T-40500.033
SDD7.5X113781202395461113126.93612.5T-40500.039
SDD7.5X133781212395463133126.93612.5T-40500.046
SDD7.5X153781222395464153126.93612.5T-40500.053
SDD7.5X173781232395465173126.93612.5T-40500.06

Installation

Installation

Installation

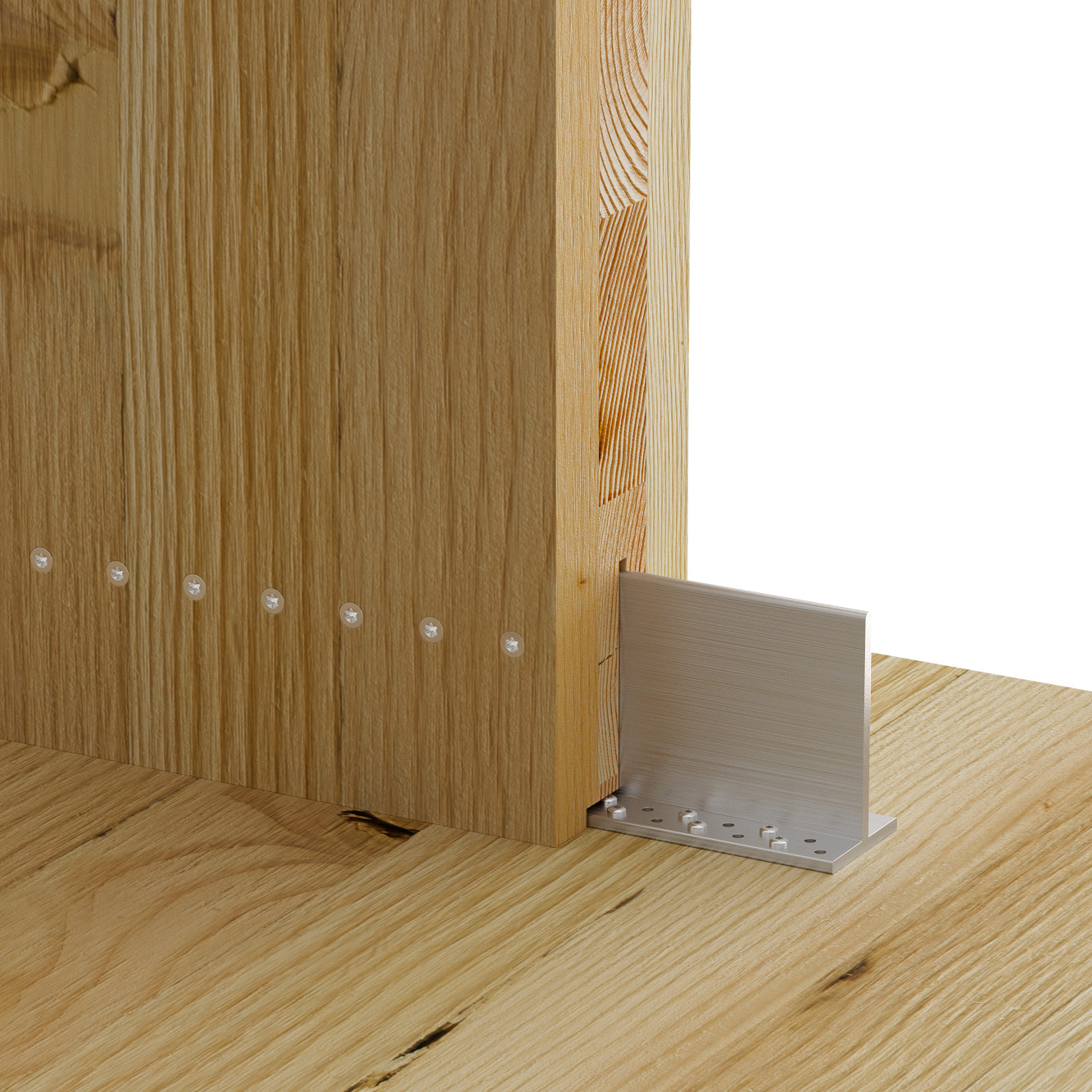

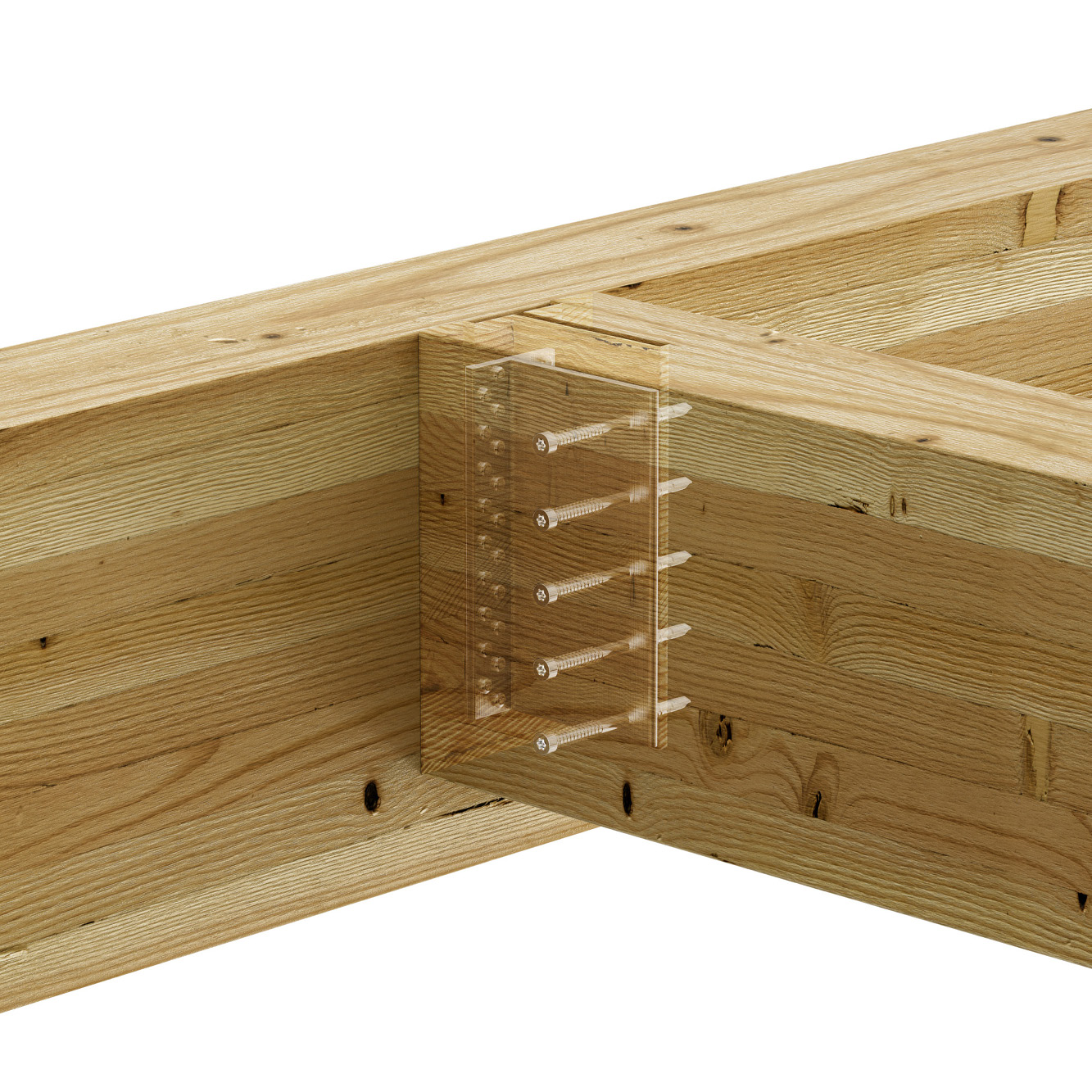

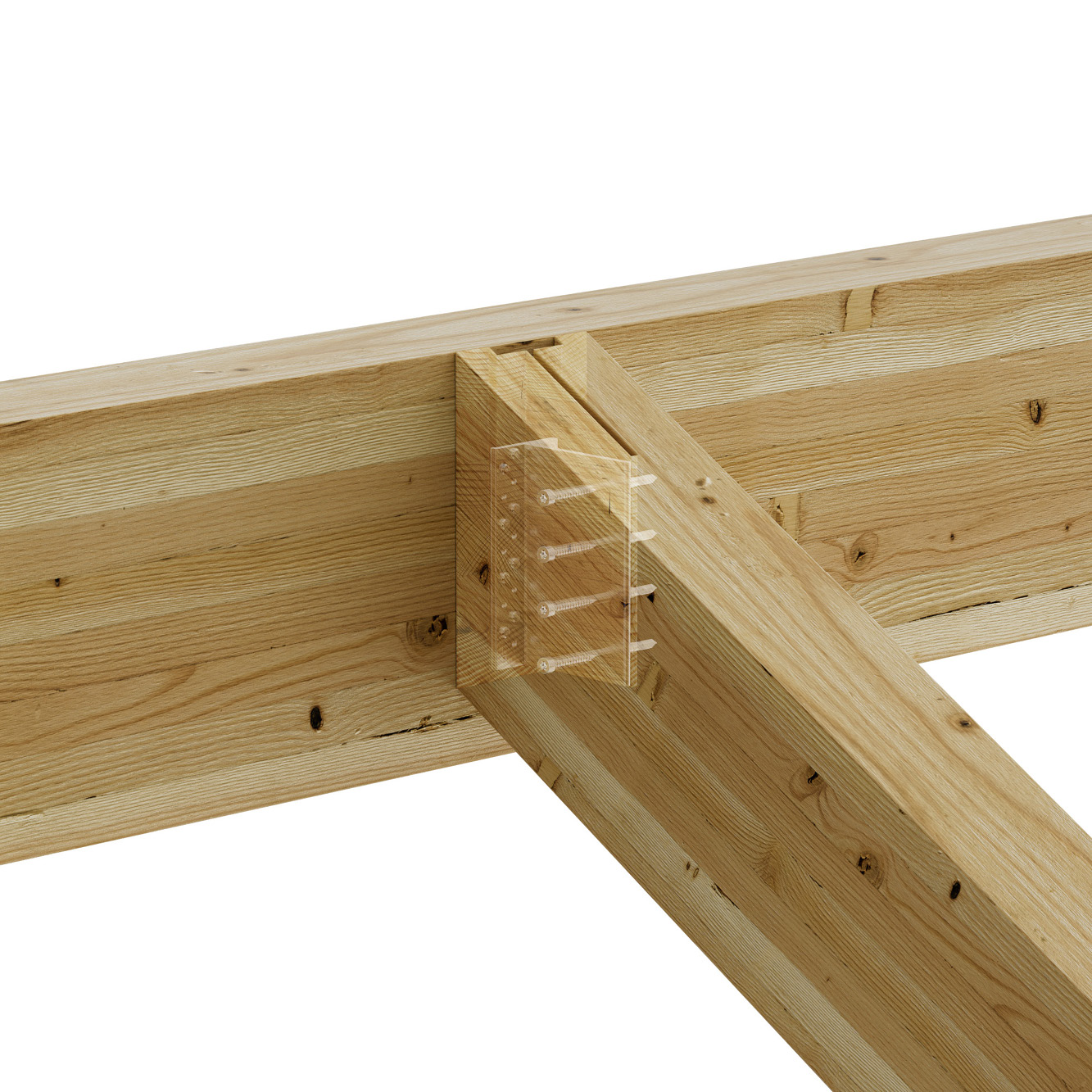

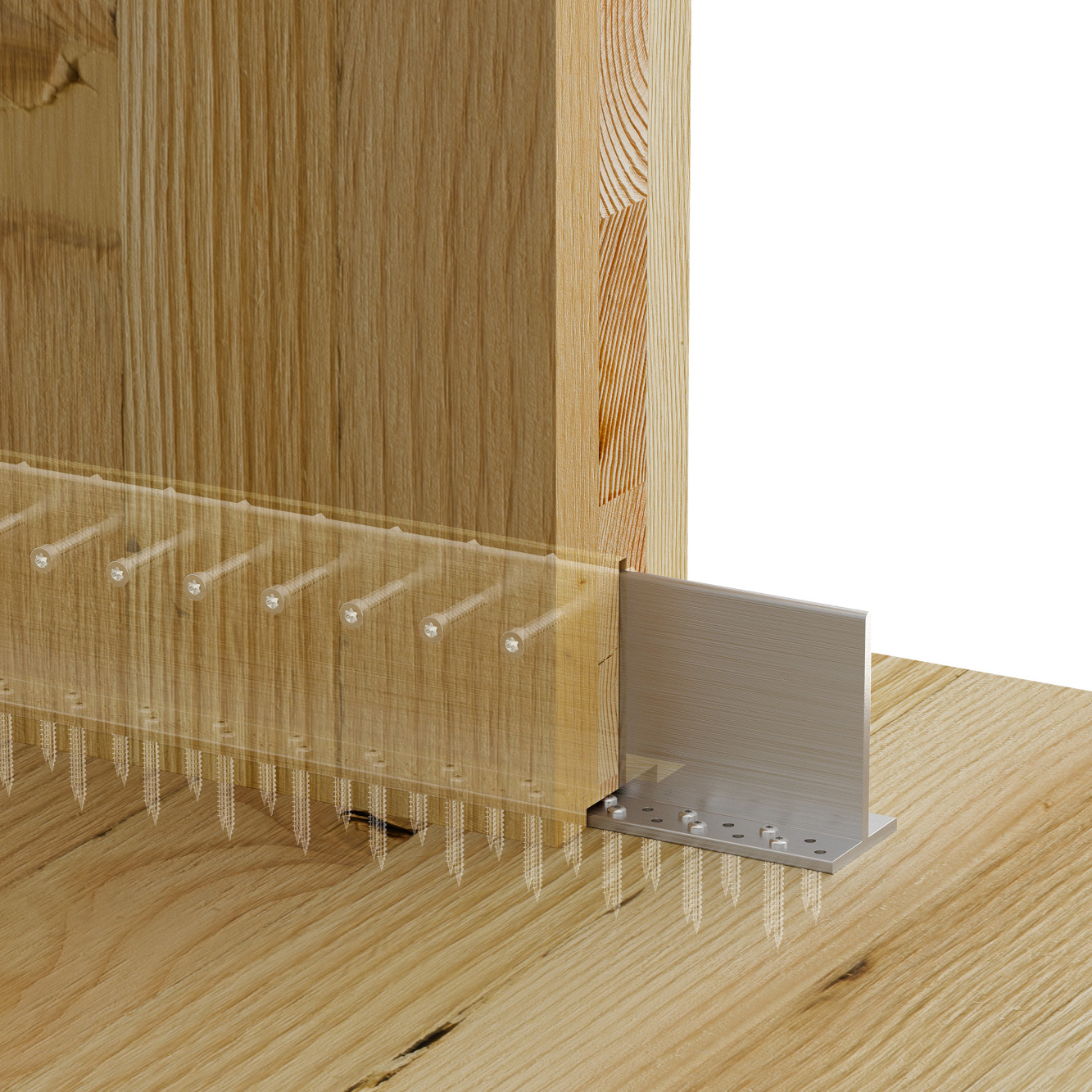

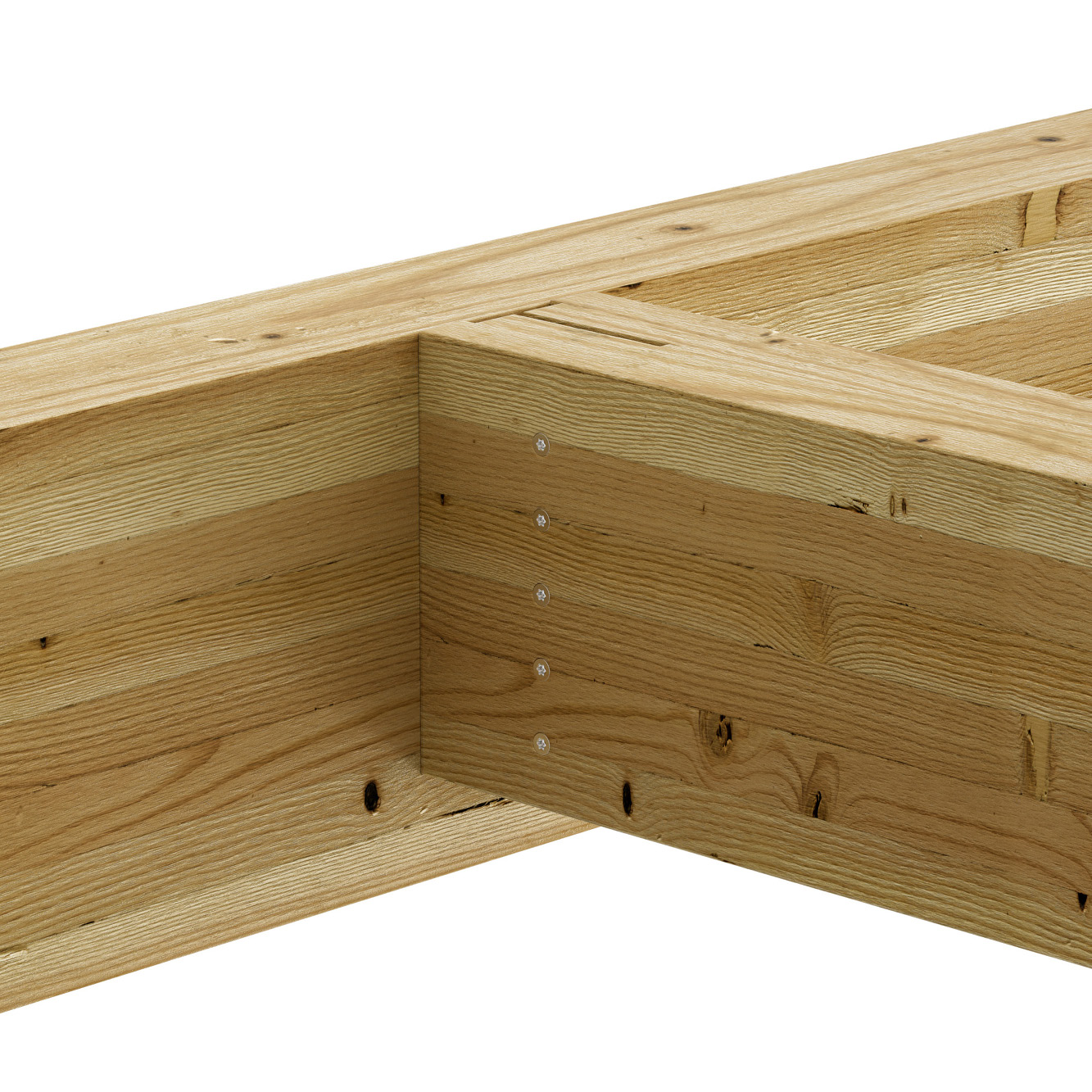

Den selvborende dorn kan skrues direkte gennem træet, der skal samles med den skjulte aluminiumsbjælkebærere eller andre beslag, uden forboring.

Til montering med et aluminiumsbeslag anbefaler vi at bruge en skruetrækker med højt drejningsmoment og lav hastighed (600-1000 o/min). Der skal lægges et anpresningstryk på 25-30 kg på skruetrækkeren, når borespidsen kommer i kontakt med aluminiummet.

I sekundær-bjælken skæres slids i endetræ på 7-8 mm når man arbejder med en 6 mm tyk plade (BTALU-type). Dornen skal være vinkelret på den plade, der skal bores i.
