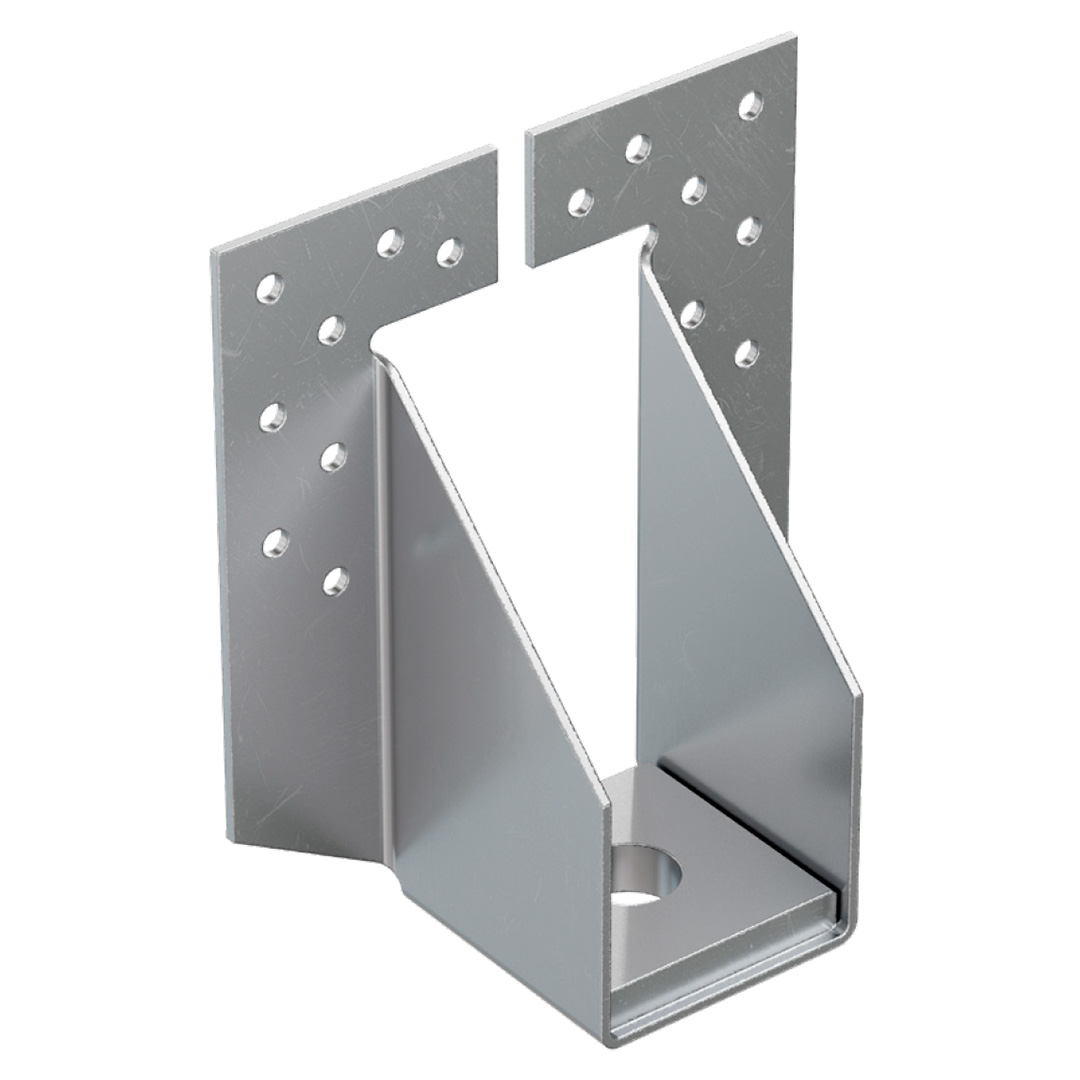

HDCLT
Skjult løsning til sammenføjning af CLT-vægge med betonfundamenter
Høj styrke, lav profil, problemfri sikkerhed.

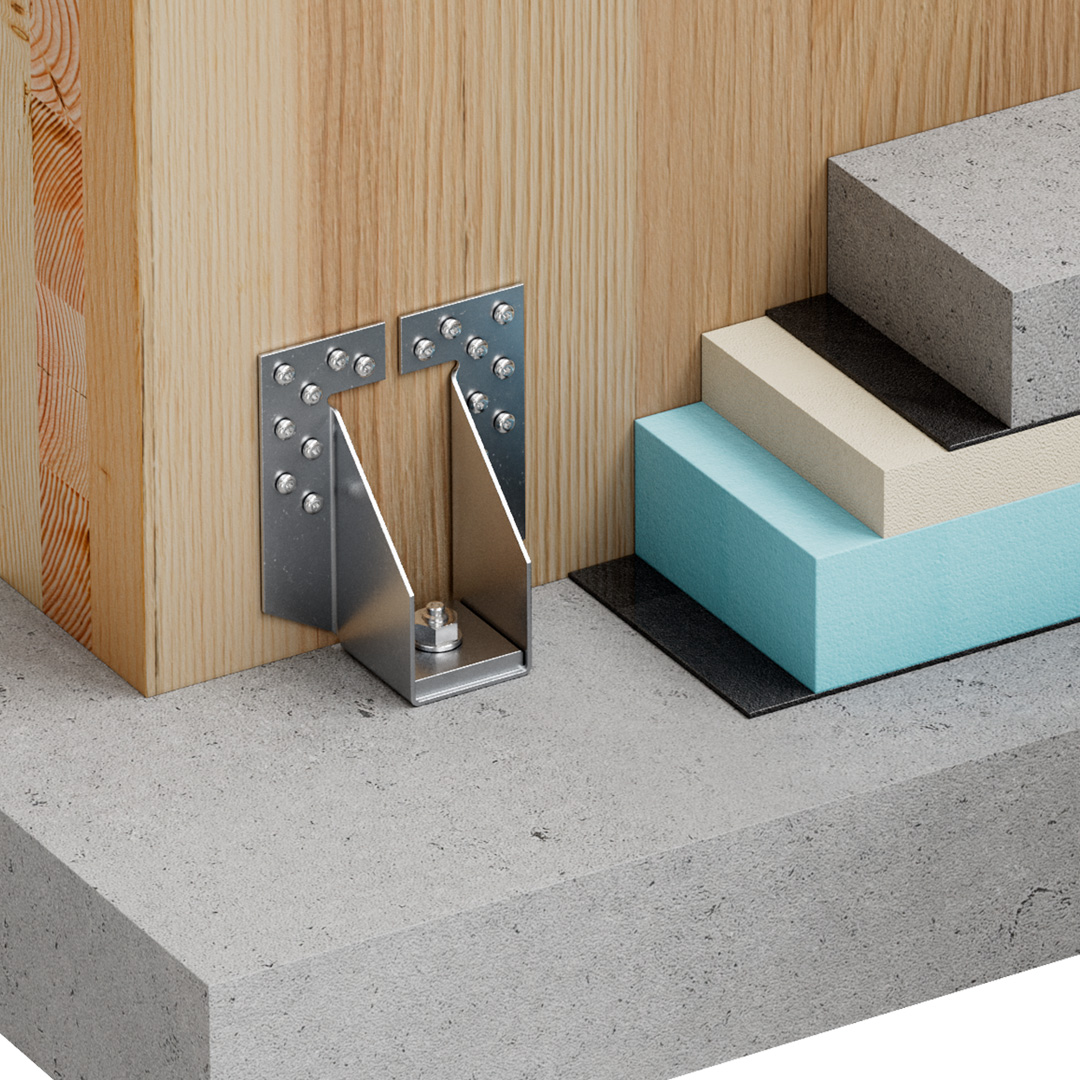

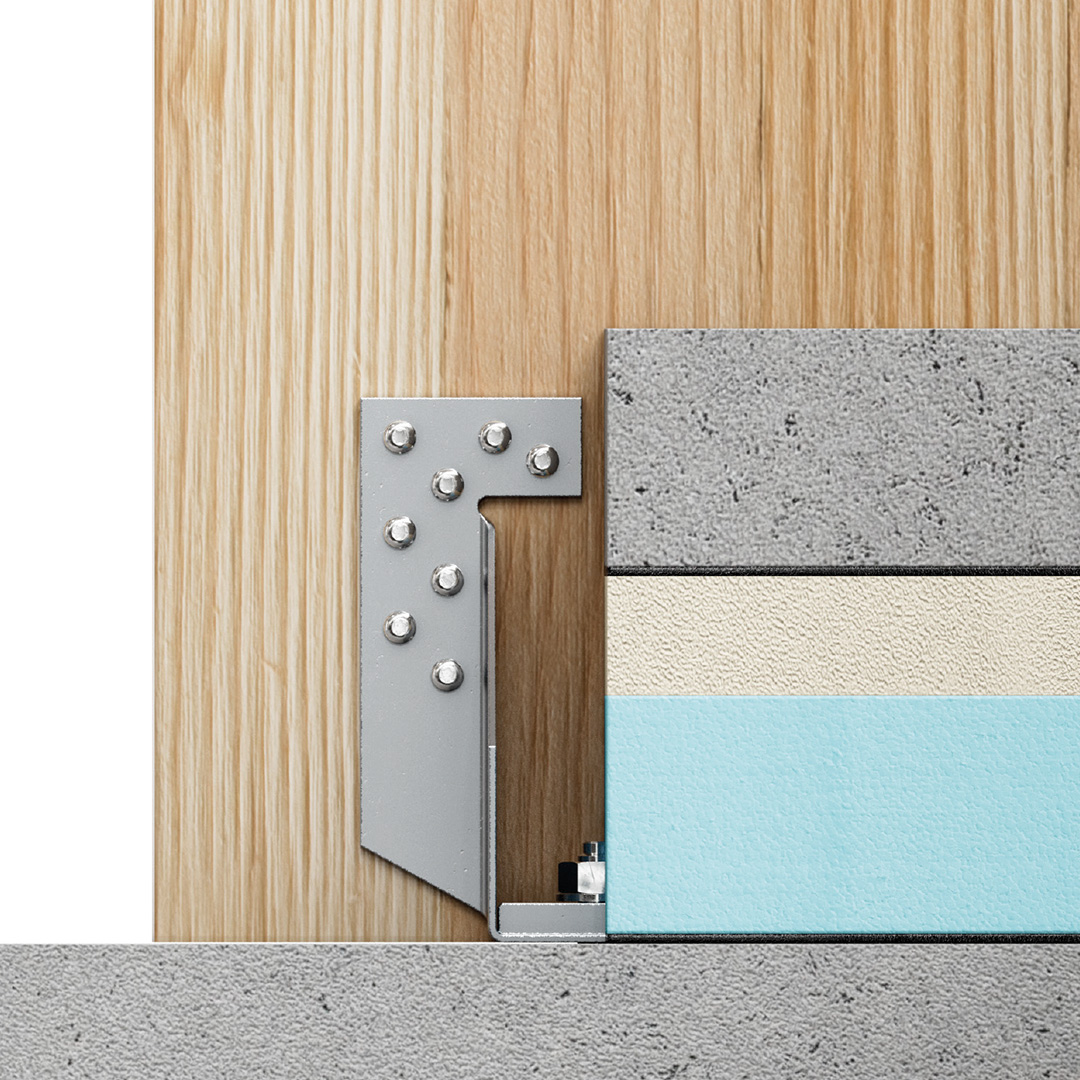

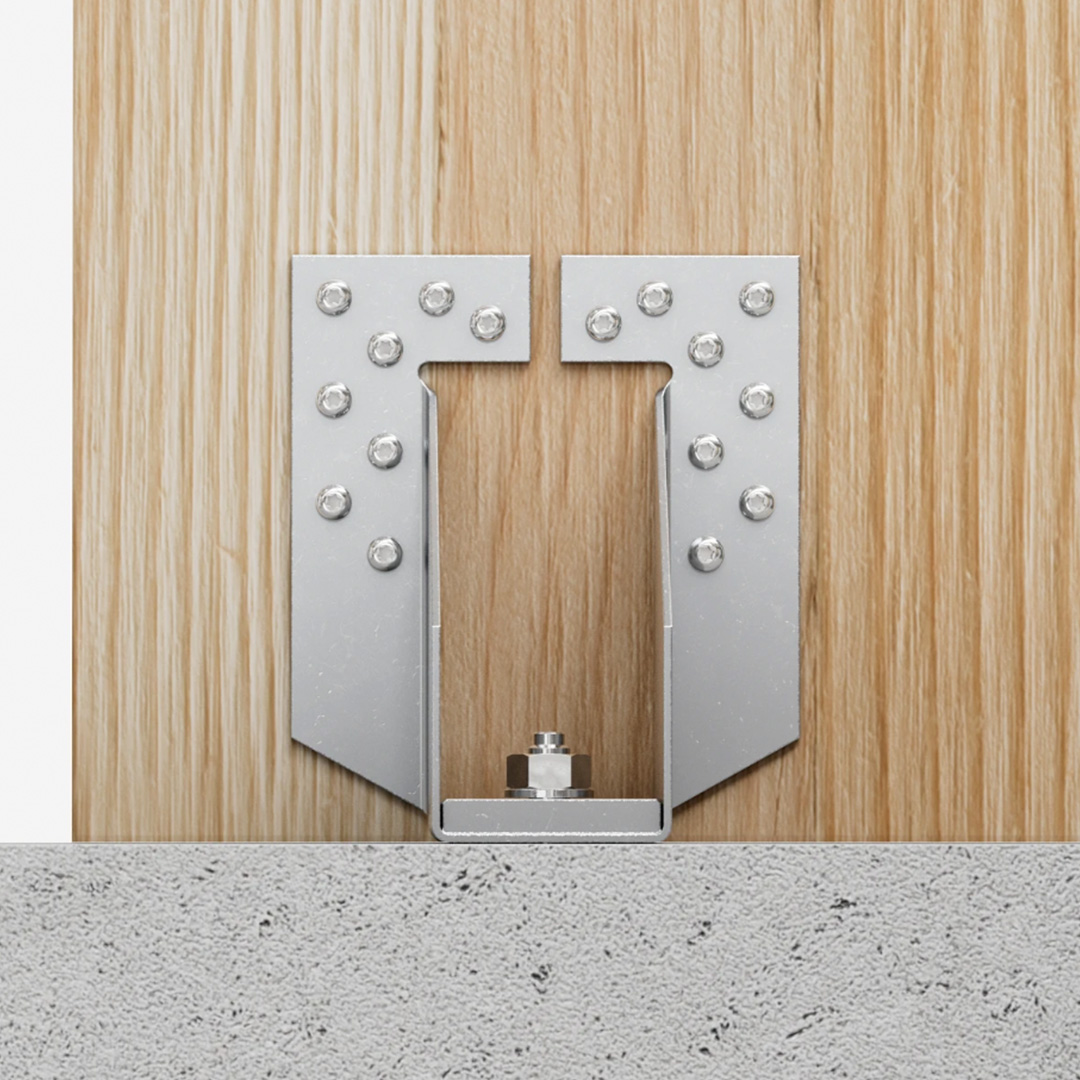

Specielt designet til at forbinde CLT til betonfundamenter: HDCLT-trækankeret har en stor bæreevne på op til 22 kN, men på grund af dets lave profil på kun 140 mm forbliver det helt skjult i undergulvet og gulvbelægningslagene. For at reducere installationstiden er fastgørelseskonfigurationen blevet optimeret til maksimal ydeevne med det mest effektive antal fastgørelseselementer. HDCLT inkluderer en 8 mm tyk skive integreret med trækankerets sæde, hvilket giver ekstra styrke, hvor det er mest nødvendigt. Profildesignet tillader en tykkelse på op til 25 mm mellem beton-CLT-paneler.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Varmforzinket stål Z275
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Regningsmæssig bæreevne bæreevner

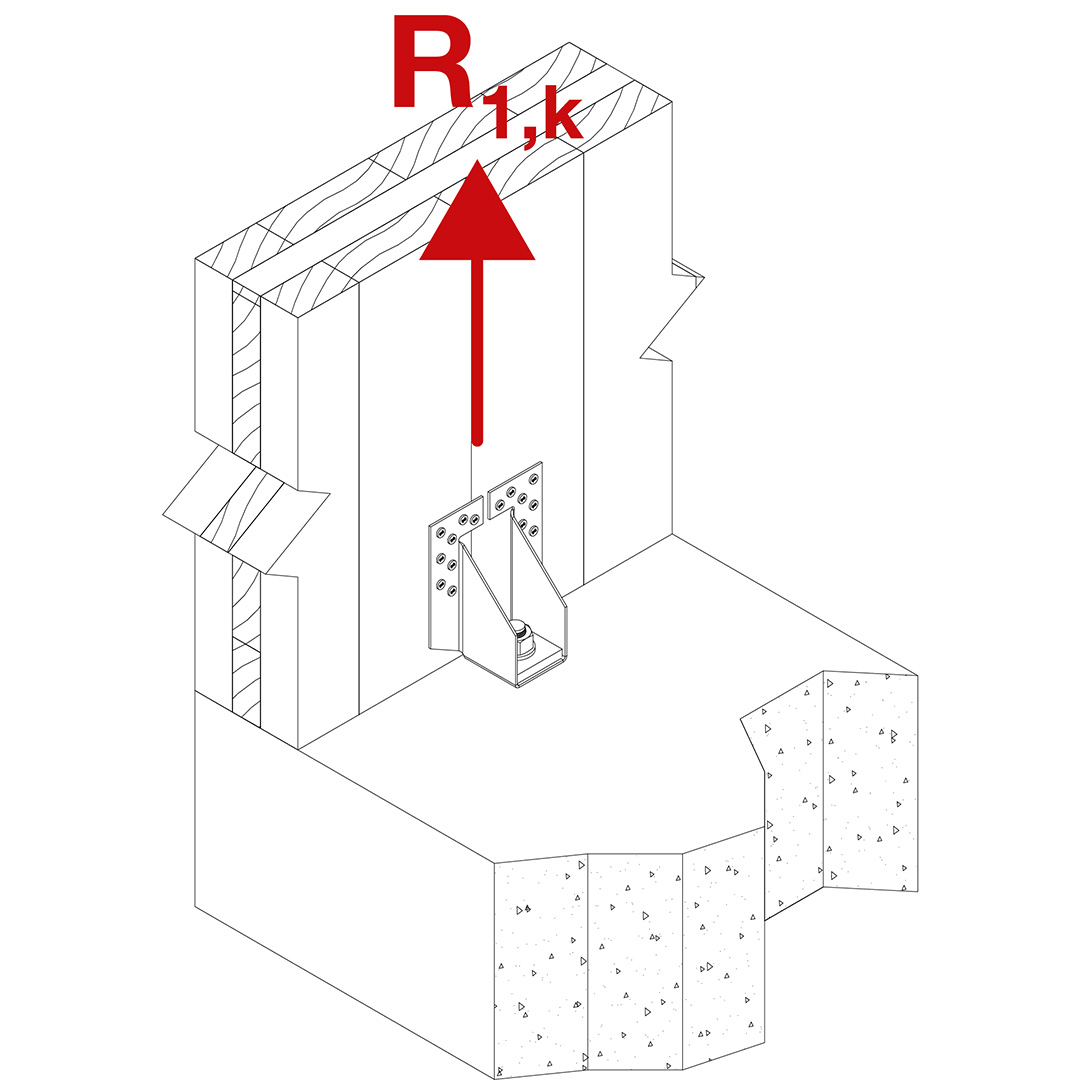

| Art. nr. | Karakteristisk bæreevne - C24 træ [kN] | ||||
|---|---|---|---|---|---|
| R1.k | |||||
| CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CSA5.0x50 | |
| HDCLT140 | 7.6 | 10.1 | 12.6 | min(22.1; 24,2/kmod) | min(26.1; 24,2/kmod) |
| Med underlagsskive - US50/50/8 | ||||
| HDCLT140 | Søm/skruer i flange A: | CSA5,0x50 | CNA4,0x50 | |
| Rd (kN): | 20,5 | 8,5 | ||
| Anker i flange B: | FM 753 evo M16-151/30 | FM 753 3DG M16-151/30 | AT-HP + LMAS M16 | |
| Beton Option | 7 | 1 | 1 | |
| Effektiv sættedybde (hef) | 80 | 86 | 192 | |
| Min. betontykkelse (hmin) | 160 | 170 | 222 | |
| Karakteristisk indbyrdes afstand (Scr,N) | 240 | 258 | 576 | |
| Karakteristisk kantafstand (Ccr,N) | 120 | 120 | 288 | |
| Bæreevne NRd (kN) | 23,5 | 23,3 | 51 | |
Ikke-revnet beton C20/25
Ingen armering mod flækning
kmod = 1,1
Anvendelsesklasse 2
