Bygningsbeslag
Søjlesko
PPL

Søjlesko

PPL søjleskoene anvendes til understøtning af træsøjler med bredde eller diameter fra 100 mm og opefter. Søjleskoens kamstålstang eller rør indstøbes i beton. Afstanden fra den vandrette plade til betonoverkanten må ikke være større end 250 mm.

Teknisk datablad
CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
EPD
EPD
Anvendelsesklasse 3
Anvendelsesklasse 3
Tilgængelig i Connector Selector
Tilgængelig i Connector Selector

Produktinformationer

Billeder

PPL installer.jpg

Egenskaber

Materiale

  • Stålkvalitet:
    Stålplade: S235JR EN10025:2004
    Rør: S220JR  EN10025:2004
  • Korrosion:
    Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

  • Endetræet bliver hævet over underlaget, hvilket modvirker opfugtning af træsøjlen

Applikationer

Samlinger

  • Træ-søjle samlinger
  • Søjleskoens rør indstøbes i beton

Anvendelsesområder

  • Anvendes til understøtning af træsøjler f.eks. carporte, pergolaer og terrasser
  • Ved anvendelse af søjlesko opnås, at søjlens endetræ hæves over underlaget og herved modvirkes opfugtning af træsøjlen

Teknisk data

Dimensioner

Dimensioner

Dimensioner
ReferenceMål
AndreDimensioner[mm]Huller, topplade
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]D[mm]E[mm]F[mm]G[mm]F[mm] t₂[mm]Rund
Ø[mm]
PPL80G5089437101.680807070510381056

Karakteristisk bæreevne

ReferenceStolpefodens bæreevne
Karakteristisk bæreevne - Bjælke-betonsamling
UdsømningKarakteristisk bæreevne[kN]
SøjleR₁.ₖR₂,ₖR₃.ₖ = R₄.ₖ
AntalType
PPL80G4Ø6,0x6057.1/kmod7.6min (2.7 ; 2.5/kmod)

* For regningsmæssig bæreevne, se "søjlesko generel information"

Installation

Installation

Fastgørelse

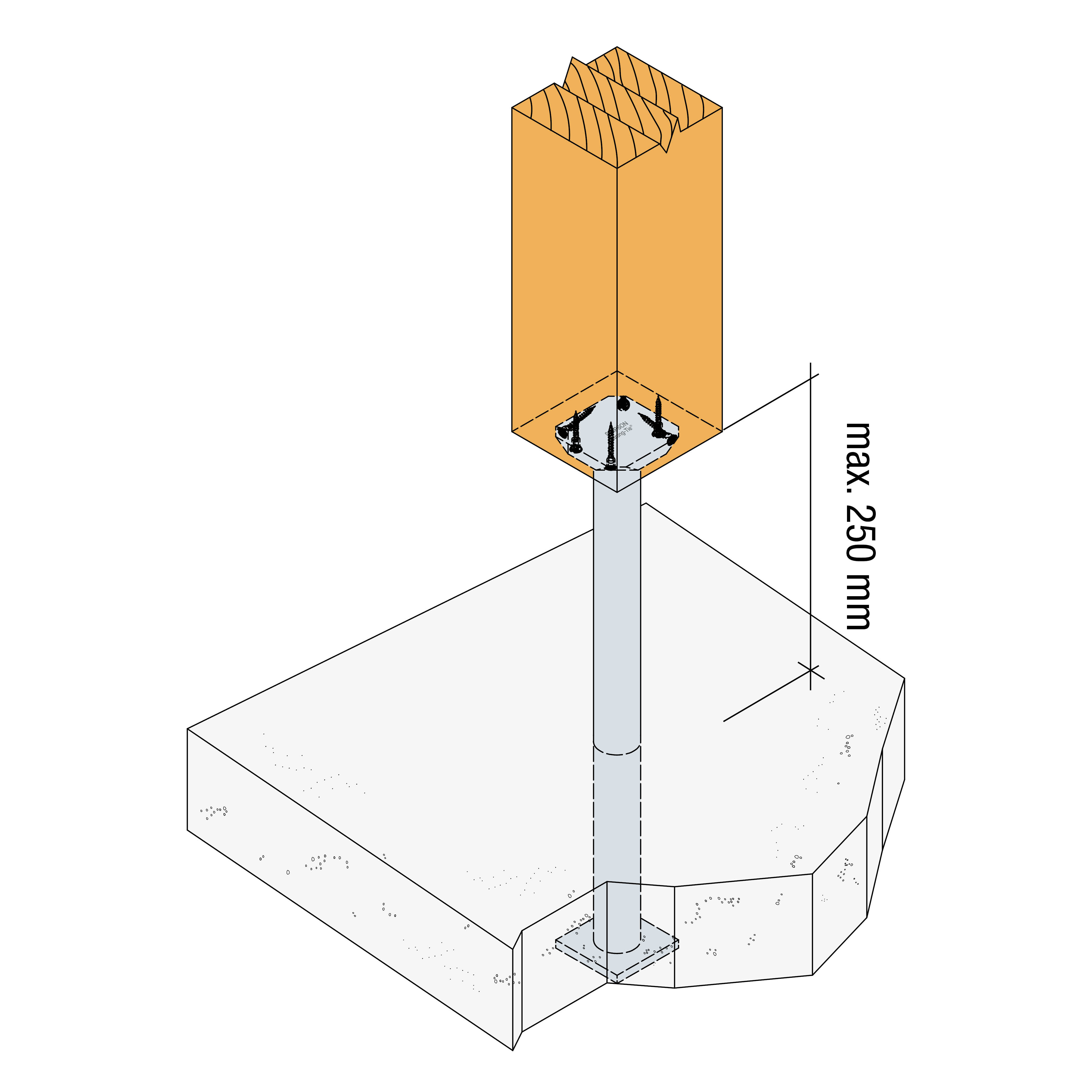

  • Søjleskoen fikseres til søjlens endetræ med 2 skruer og fastgøres herefter med 4 stk. træskruer fx TTZNFS 6,0x60 iskruet under 45°
PPL installer.jpg

Certificeringer

Ydeevneerklæring (DoP)

uk-dop-e07-0285-07.pdf
product.doc.history.none

Europæisk teknisk vurdering (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Relaterede produkter

Downloads

CAD og BIM-bibliotek

2D

PPL80G

3D

PPL80G

ZIP-pakker
