PISBMAXI

Søjlesko

Søjleskoene anvendes til understøtning af træsøjler med stort tværsnit. PISB søjleskoens rør indstøbes i beton. Afstanden fra den vandrette plade til betonoverkanten må højst være 150 mm.

Diameter på søjleskoens rør er 70 mm.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Varmgalvaniseret stål

Outdoor

EPD

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Stålplade: S235JR EN10025:2004
Korrosion:
Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

Søjleskoene kan optage tryk, træk og vandret last
Større diameter end PISB

Applikationer

Samlinger

Træ-søjle samlinger
Søjleskoens rør fastgøres til beton

Anvendelsesområder

Søjleskoen er beregnet til fastgørelse på beton

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]										Huller, topplade	Huller, bundplade	Antal pr. kasse	Vægt [kg]
Art. nr.	DB nr.	A	B	C	D	E	F	G	H	t₁	t₂	Ø13	Ø17	Antal pr. kasse	Vægt [kg]
PISBMAXIG-B	5650320	120	120	105	200	200	148	70	90	8	15	2	4	-	8.1

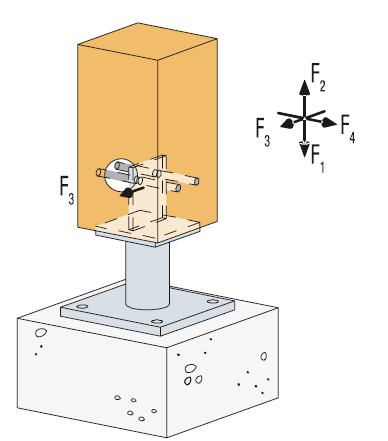

Karakteristisk bæreevne - Bjælke-betonsamling

Art. nr.	Udsømning				Karakteristisk bæreevne [kN]
	Søjle		Beton		R_1,k	R_2,k			R_3,k			R_4,k
	Antal	Type	Antal	Type		Dorne længde [mm]			Dorne længde [mm]			Dorne længde [mm]
	Antal	Type	Antal	Type		120	140	160	120	140	160	120	140	160
PISBMAXIG-B	2	Ø12	4	Ø16*	min (272.2 ; 256.9/kmod)	34.5	38.5	42.1	22.5	min (25.2 ; 14.1/kmod)	min (27.5 ; 14.1/kmod)	7.7	9.9	12.3

b = træbredde [mm]

Kombineret last:

Installation

Timber install

Make a vertical notch in the base of the post
Mark out & drill dowel positions
Drill holes through the post with 12mm dia. Bits
Position the post on the post base & insert pins

Fastgørelse

Søjlesko PISBMAXI monteres på beton med min 2 stk M16 bolte
Søjlesko fastgøres til betonen med M12/M16 bolte. Søjlens endetræ forsynes med en 9-10 mm bred slids, hvori søjleskoens topplade isættes og fastgøres med 2 stk. M12 varmforzinkede dorne med længde svarende til træsøjlens bredde
