Søjlesko

Disse beslag består af en U-formet plade med en tykkelse på 5 mm, der er påsvejst Ø16 eller Ø20 mm ribbestål med længde 250 mm. Beslagene er forsynes med Ø5 mm huller til kamsøm/beslagskruer og Ø13,5 mm huller til 12 mm bolte.

Beslagene er varmforzinkede efter bearbejdning.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Varmgalvaniseret stål

Outdoor

EPD

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Stålplade: S235JR EN10025:2004
Ribbestål: B550 BR+AC 10080:2006
Korrosion:
Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

Endetræet bliver hævet over underlaget, hvilket modvirker opfugtning af træsøjlen

Applikationer

Samlinger

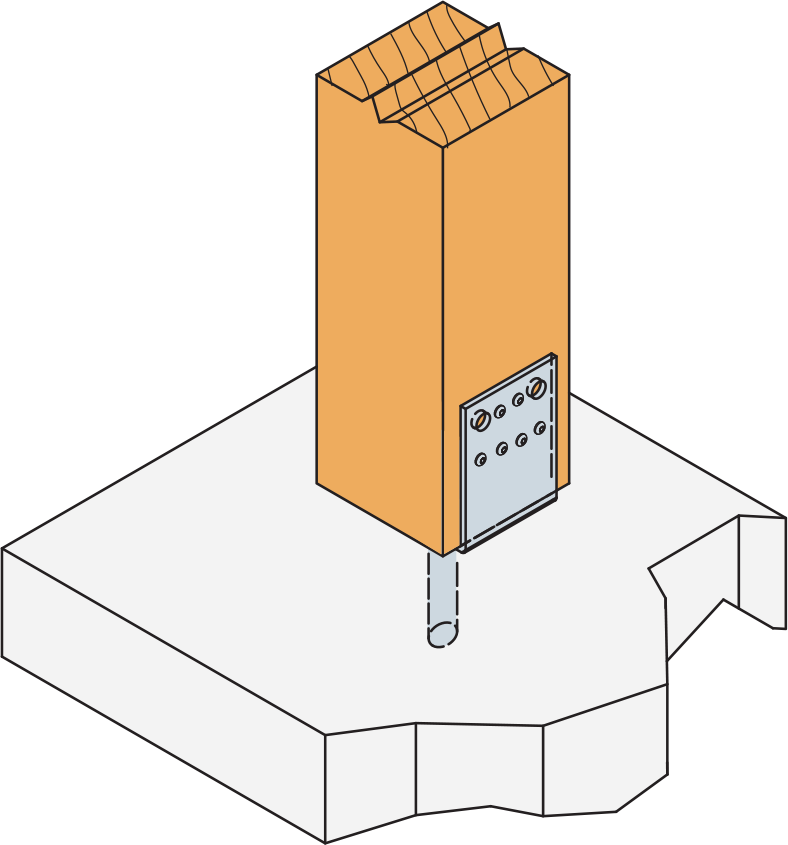

PPD søjleskoens ribbestål indstøbes i beton

Anvendelsesområder

Anvendes til understøtning af træsøjler f.eks. carporte, pergolaer og terrasser
Ved anvendelse af søjlesko opnås, at søjlens endetræ hæves over underlaget og herved modvirkes opfugtning af træsøjlen

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]						Huller i top		Antal pr. kasse	Vægt [kg]
Art. nr.	DB nr.	A	B	C	F	G	t	Ø5	Ø13,5	Antal pr. kasse	Vægt [kg]
PPD48/40G-R	1454371	48	40	121.5	250	16	5	8	2	20	0.85
PPD50/40G	5653795	50	40	120.5	250	16	5	8	2	20	0.85
PPD73/40G-R	1454372	73	40	121.5	250	16	5	8	2	14	0.93
PPD73/70G	8978124	73	70	125	250	16	5	10	2	15	1.3
PPD90/90G	8978132	90	90	136.5	250	20	5	12	4	10	1.9
PPD98/60G-R	1454373	98	60	122.5	250	16	5	10	2	6	1.2
PPD100/40G	8978033	100	40	120.5	250	16	5	8	2	20	0.98
PPD100/70G	8978041	100	70	121.5	250	16	5	10	2	10	1.4
PPD100/90G-R	1452519	100	90	131.5	250	20	5	12	4	10	1.9
PPD115/90G-R	8978066	115	90	124	250	20	5	12	4	8	1.9
PPD120/90G-FR	5104553	120	90	121.5	250	20	5	12	4	10	1.9
PPD123/90G-R	8978074	123	90	120	250	20	5	12	4	4	1.9
PPD125/90G-FR	2856805	125	90	119	250	20	5	12	4	10	1.9
PPD140/90G-R	8978082	140	90	121.5	250	20	5	12	4	10	2
PPD148/90G-R	1452525	148	90	117.5	250	20	5	12	4	6	2

Karakteristisk bæreevne

Art. nr.	Karakteristisk bæreevne - Bjælke-betonsamling
	Udsømning		Karakteristisk bæreevne [kN]
	Søjle		R_1.k		R_2.k	R_3.k	R_4.k
	Antal	Type	Betonstyrke
	Antal	Type	C12/15	C20/25
PPD48/40G-R	8	CNA Ø4,0x40	min (40.3 ; 28.0/kmod)	min (40.3 ; 40.9/kmod)	min (14.7 ; 13.0/kmod)	3.4/kmod	min (8.3 ; 5.8/kmod)
PPD50/40G	8	CNA Ø4,0x40	min (42.0 ; 28.0/kmod)	40.9/kmod	min (14.7 ; 12.2/kmod)	3.4/kmod	min (8.3 ; 5.8/kmod)
PPD73/40G-R	8	CNA Ø4,0x40	min (50.8 ; 28.0/kmod)	38.6/kmod	7.3/kmod	3.4/kmod	5.8/kmod
PPD73/70G	10	CNA Ø4,0x40	28.0/kmod	min (69.7 ; 40.9/kmod)	min (18.4 ; 12.8/kmod)	3.5/kmod	min (10.9 ; 5.8/kmod)
PPD90/90G	12	CNA Ø4,0x40	36.9/kmod	min (78.4; 54.5/kmod)	min (22.0 ; 13.4/kmod)	6.4/kmod	min (18.7 ; 11.4/kmod)
PPD98/60G-R	10	CNA Ø4,0x40	28.0/kmod	min (73.7 ; 40.9/kmod)	7.6/kmod	3.6/kmod	5.8/kmod
PPD100/40G	8	CNA Ø4,0x40	min (47.9 ; 28.0/kmod)	min (47.9 ; 34.9/kmod)	5.0/kmod	3.4/kmod	5.8/kmod
PPD100/70G	10	CNA Ø4,0x40	28.0/kmod	40.9/kmod	8.7/kmod	3.7/kmod	5.8/kmod
PPD100/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (99.4 ; 54.5/kmod)	min (22.0 ; 11.7/kmod)	6.6/kmod	min (18.7 ; 11.4/kmod)
PPD115/90G-R	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	9.9/kmod	7.0/kmod	11.4/kmod
PPD120/90G-FR	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	9.4/kmod	7.2/kmod	11.4/kmod
PPD123/90G-R	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	9.1/kmod	7.2/kmod	11.4/kmod
PPD125/90G-FR	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	8.9/kmod	7.3/kmod	11.4/kmod
PPD140/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (102.2 ; 54.5/kmod)	7.8/kmod	7.2/kmod	11.4/kmod
PPD148/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (99.9 ; 54.5/kmod)	7.3/kmod	7.3/kmod	11.4/kmod
