Spæranker

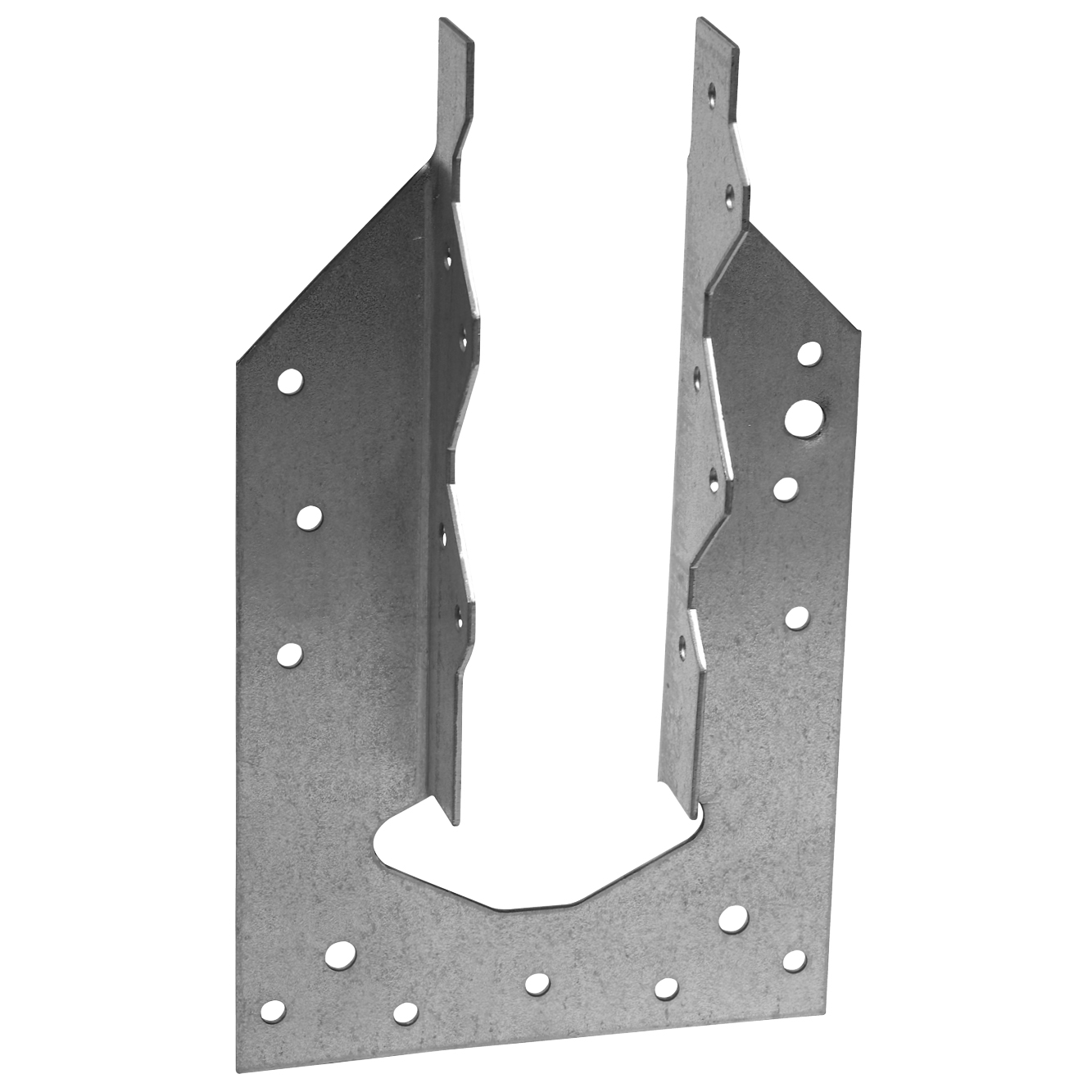

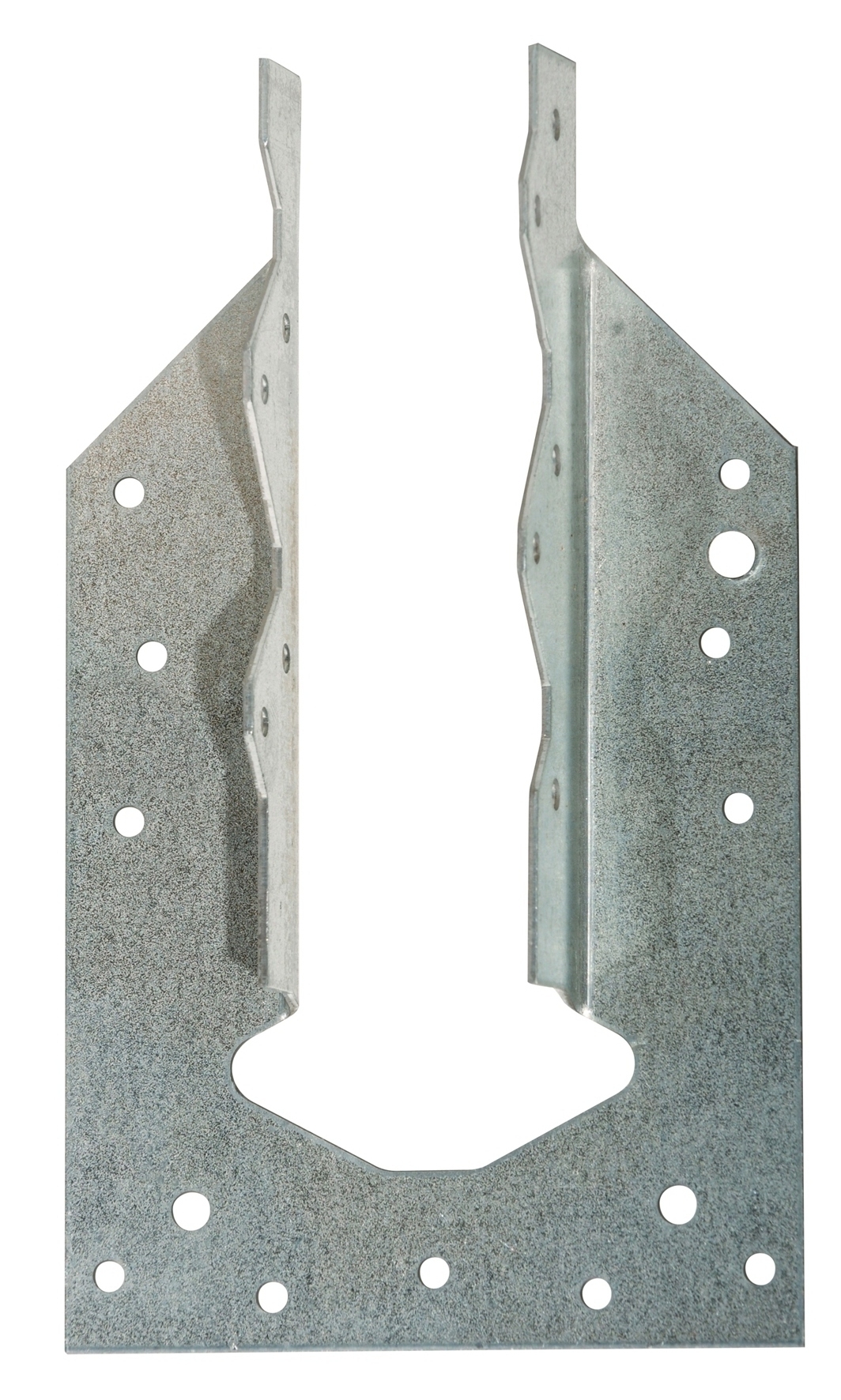

Spærankre anvendes til forankring af spær og bjælker på underliggende trækonstruktioner. Den korte type anvendes til forankring på en smal rem (med en højde på min. 45 mm), mens den lange type anvendes til forankring til en stolpekonstruktion.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Elgalvaniseret stål 20 µm
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Mål | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Dimensioner[mm] | Huller[mm] | |||||||||
| DB nr. | Antal pr. kasse | Vægt[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t[mm] | Rund | ||
| Ø | Ø4 | ||||||||||
| PFP36/170 | 8978280 | 100 | 0.16 | 170 | 122 | 36 | - | 100 | 1.5 | - | 9 + 6 + 5 |
| PFP36/390 | 8978298 | 50 | 0.29 | 386 | 122 | 36 | 50 | 100 | 1.5 | - | 9 + 6 + 5 + 28 |
| PFP48/170 | 8978306 | 100 | 0.16 | 170 | 122 | 48 | - | 100 | 1.5 | 3 | 25 |
| PFP48/390-R | 1452504 | 20 | 0.29 | 386 | 122 | 48 | 50 | 100 | 1.5 | - | 14 + 6 + 5 + 28 |

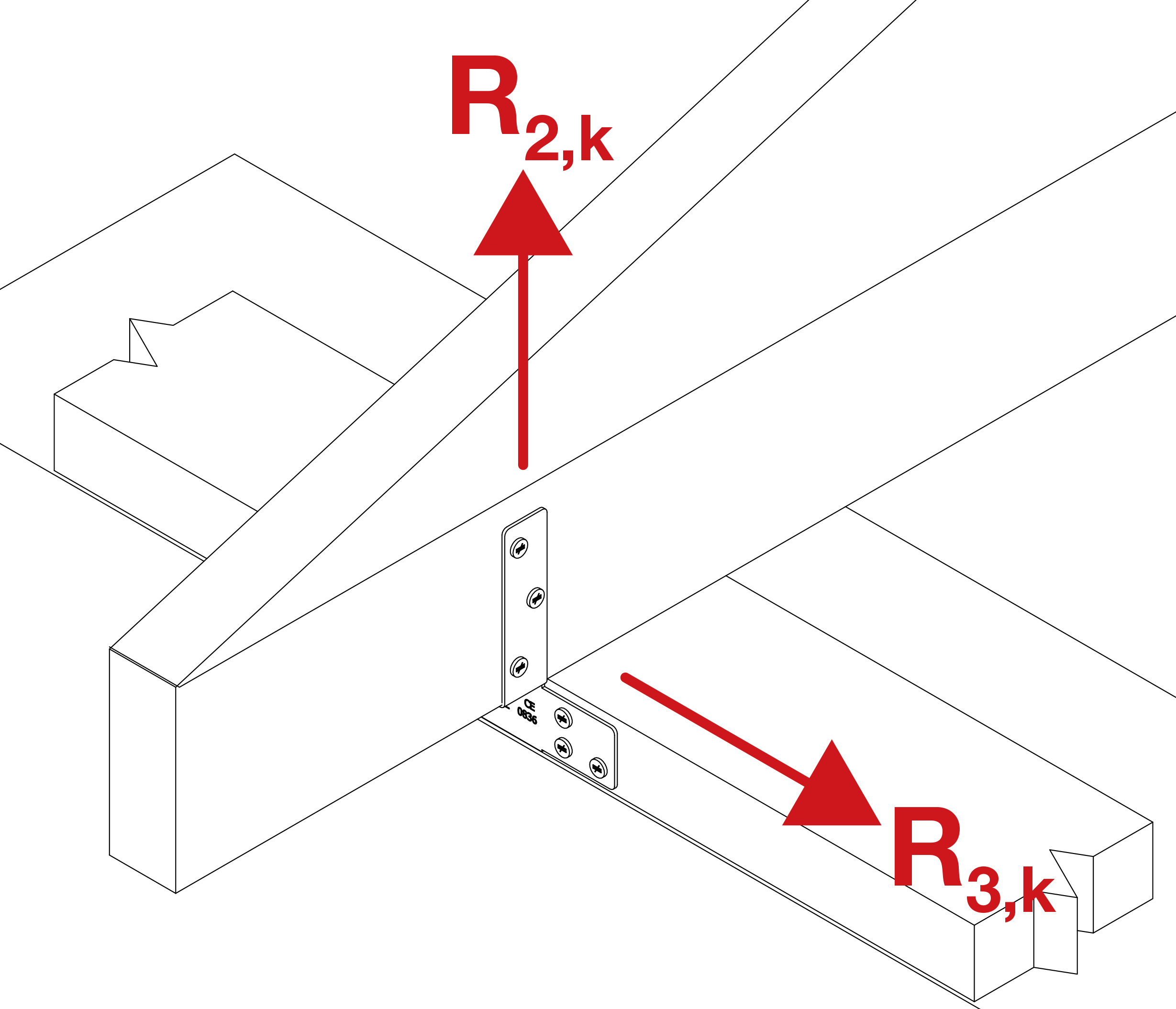

Karakteristisk bæreevne
| Reference | Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning | |||
|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne, 1 anker pr. samling[kN] | |||
| Specifikationer[mm] | Antal i nedre del | Antal i flige | ||
| PFP36/170 | CNA3.1x22 | 3 - 4 - 5 | 2+2 - 2+2 - 3+3 | 2.3 - 3.1 - 3.9 |
| PFP36/390 | CNA3.1x22 | 3 - 4 - 5 - 7 - 12 | 2+2 - 2+2 - 3+3 - 4+4 - 6+6 | 2.3 - 3.1 - 3.9 - 5.4 - 9.3 |
| PFP48/170 | CNA3.1x40 | 3 - 4 - 5 | 2+2 - 2+2 - 3+3 | 4.2 - 5.6 - 7.1 |
| PFP48/390-R | CNA3.1x40 | 3 - 4 - 5 - 7 - 12 | 2+2 - 2+2 - 3+3 - 4+4 - 6+6 | 4.2 - 5.6 - 7.1 - 9.8 - 16.9 |

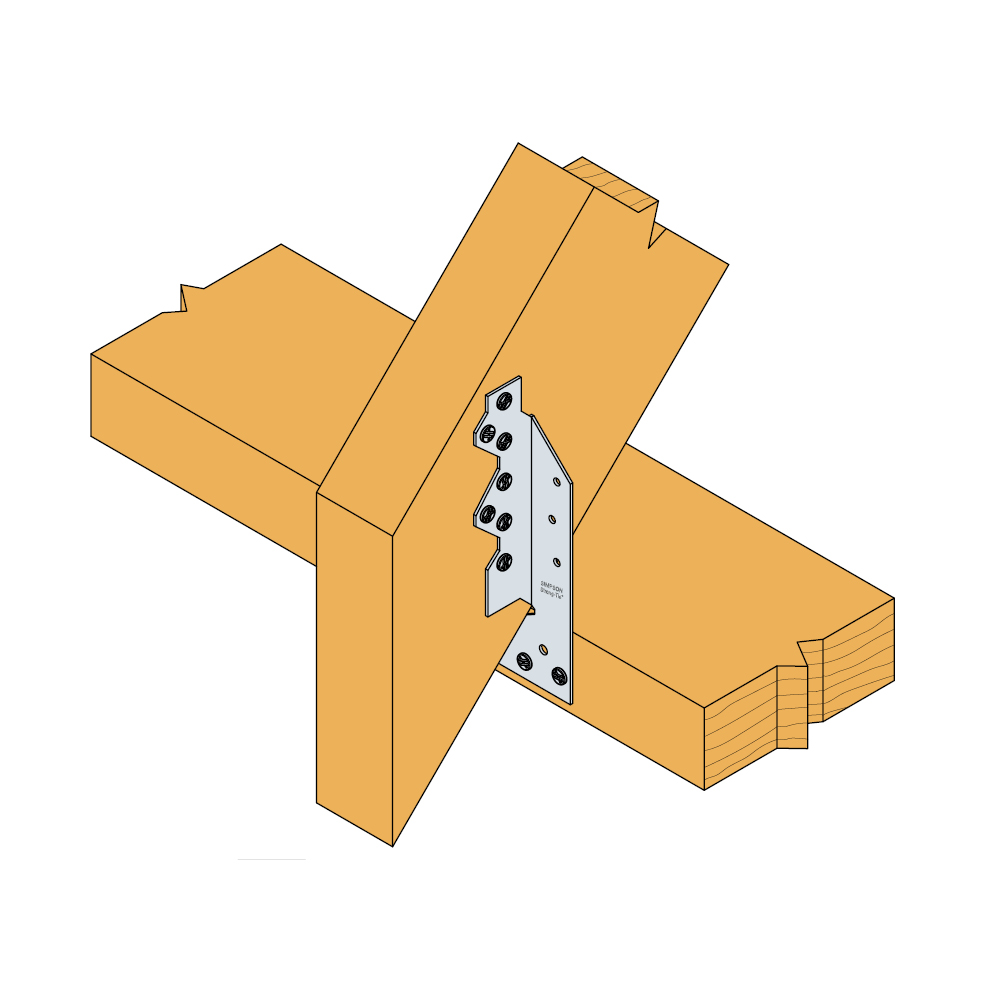

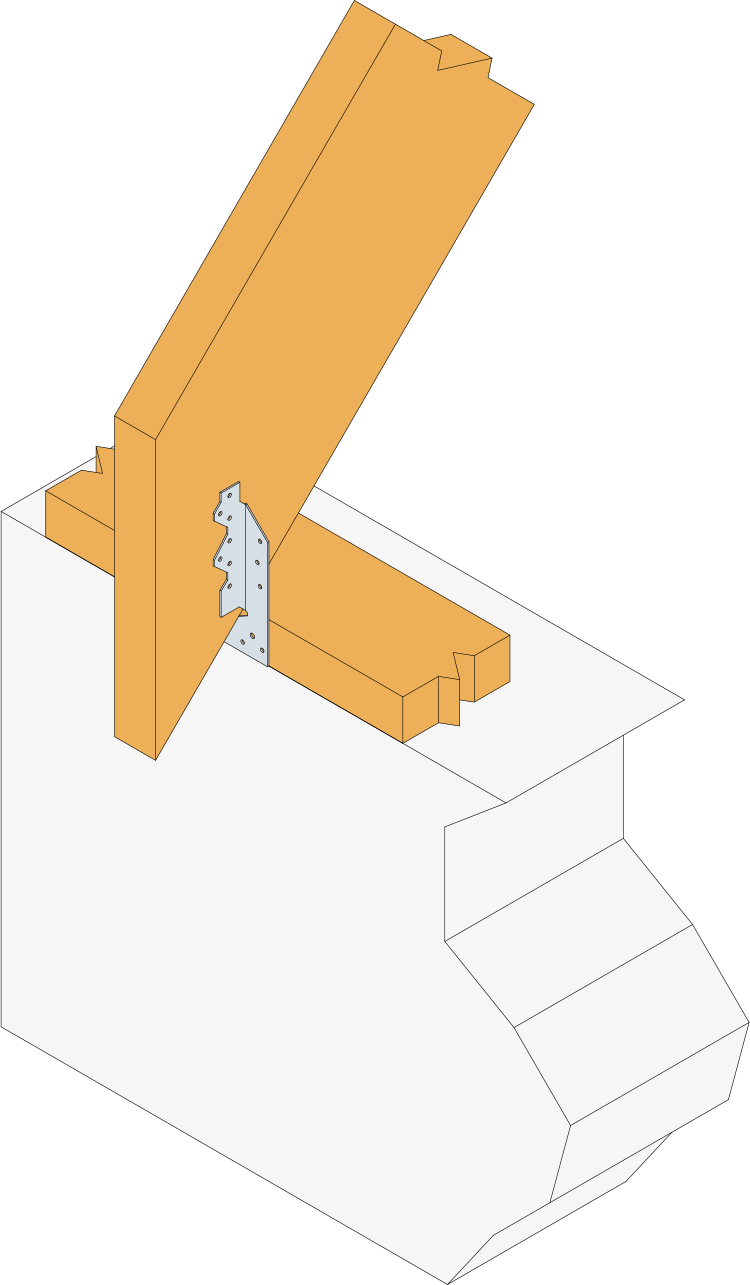

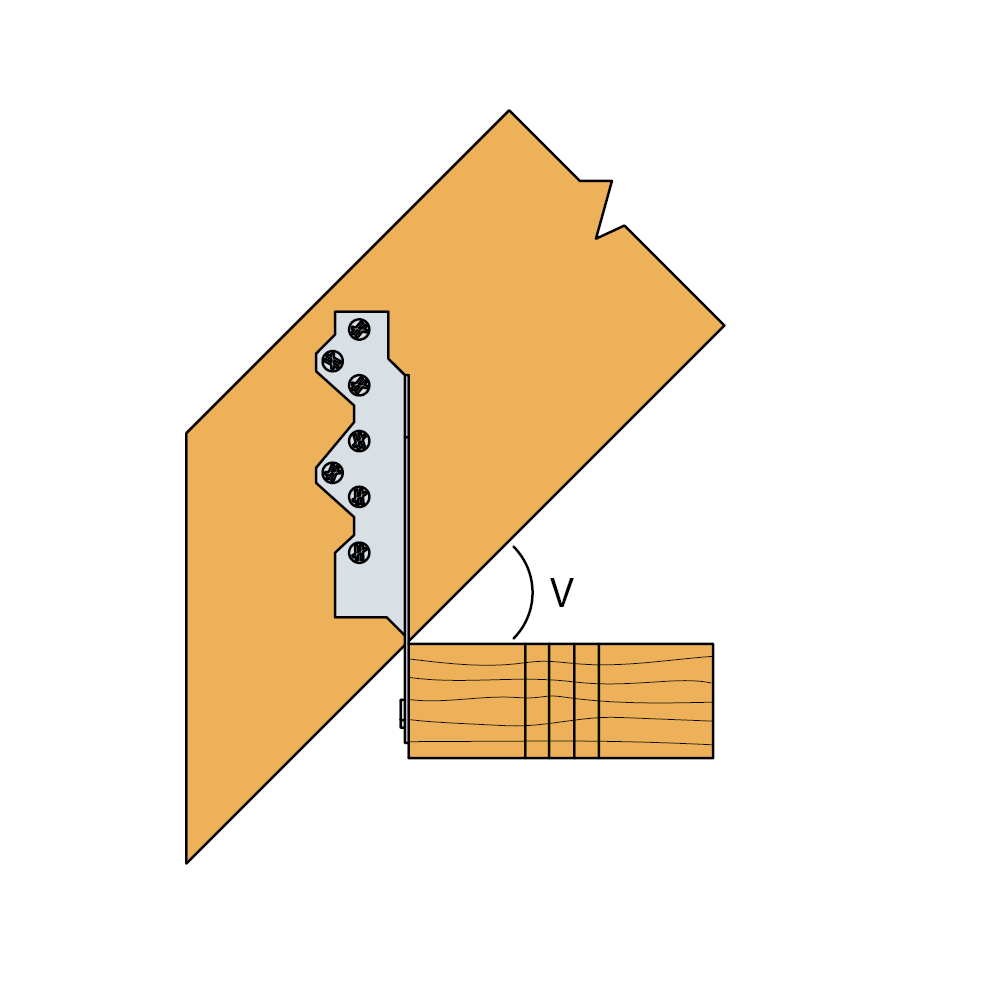

Installation
Installation
Downloads
ZIP-pakker
-
2D
2D DWG ZIP3D/3D forenklet
SAT ZIP
