PPB
Stolpesko
PPB stolpesko anvendes til understøtning af træsøjler. Stolpeskoene er højdejusterbare, hvilket vil sige, at afstanden fra den vandrette plade til betonoverkanten kan varieres, dog må afstanden højst være 75 mm for PPB70 og PPB75 og højst 100 mm for PPB80.
Bemærk at stolpeskoene kun kan optage trykkræfter.

CE mærket

Aftalegrundlag

Anvendelsesklasse 3
EPD

Varmgalvaniseret stål

Outdoor
PPB_SSTBP_homepage_NO_no
Produktinformationer
Egenskaber
Materiale
- Stålkvalitet:
Stålplade: S235JR EN10025:2004
Gevindstænger: S355JO EN10025:2004 - Korrosion:
Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm
Fordele
- Stolpeskoene er højdejusterbare
- Stolpeskoene kan kun optage trykkræfter
Applikationer
Samlinger
- Træ-søjle samlinger
- Søjleskoens rør fastgøres til beton
Anvendelsesområder
- Anvendes til understøtning af stolpekonstruktioner, i tilfælde hvor man har behov for en mindre højdejusteringsmulighed
Teknisk data
Dimensioner
| Reference | Mål | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Dimensioner[mm] | Huller, topplade | Huller, bundplade | ||||||||||||
| DB nr. | Antal pr. kasse | Vægt[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | G[mm] | F[mm] | t₂[mm] | Rund | Rund | ||
| Ø5,5 | Ø9[mm] | Ø12[mm] | |||||||||||||
| PPB70G-R | 1389621 | 10 | 0.65 | 70 | 70 | 30-75 | 90 | 90 | 30-100 | 16 | 6 | 5 | 2 | - | 4 |
| PPB75G | 5104688 | 20 | 0.91 | 80 | 80 | 22-67 | 90 | 90 | 30-90 | 20 | 8 | 5 | - | 4 | 4 |
| PPB80G | 7742448 | 10 | 1.9 | 80 | 80 | 58-158 | 140 | 100 | 50-192 | 20 | 8 | 8 | - | 4 | 4 |

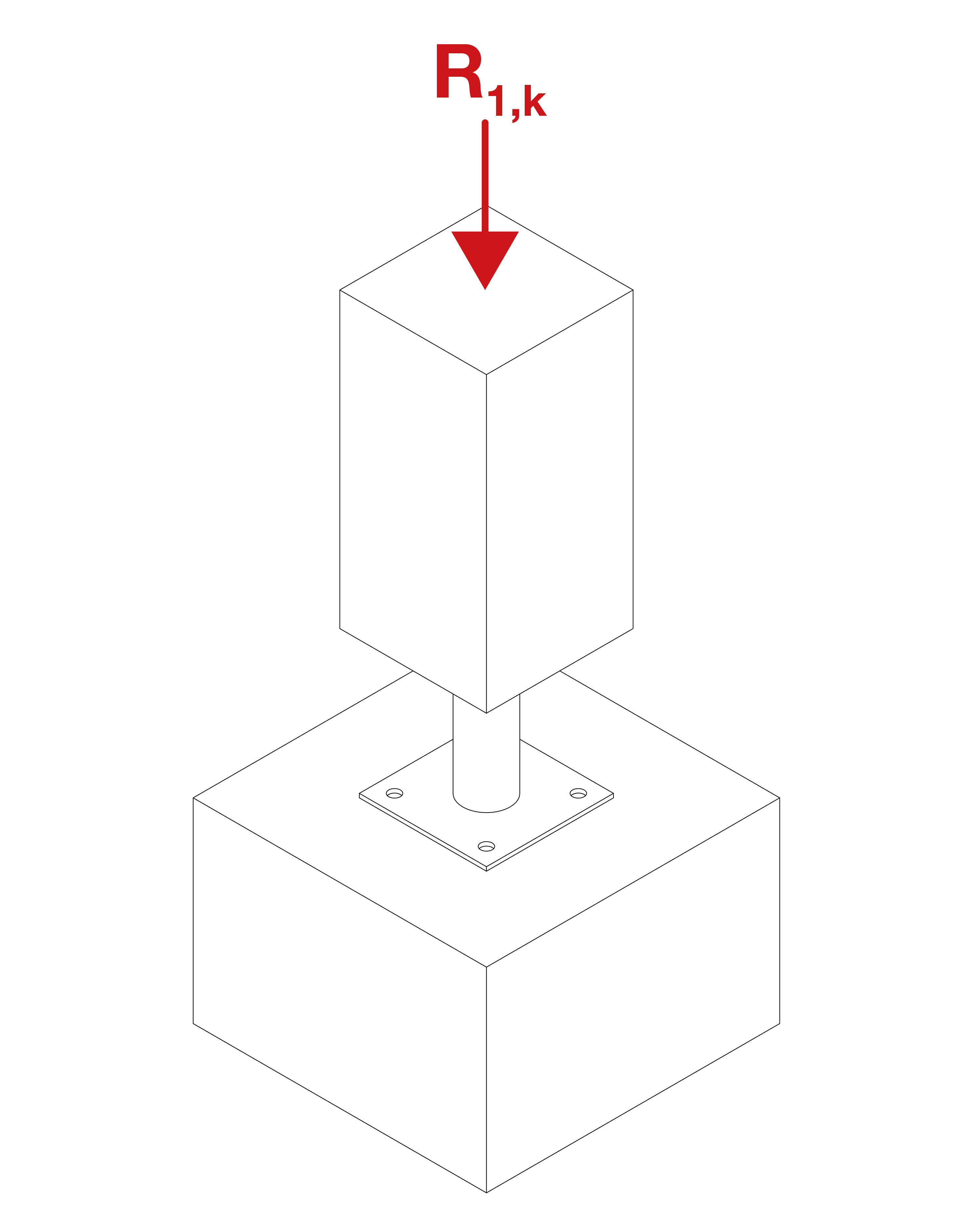

Karakteristisk bæreevne
| Reference | Stolpefodens bæreevne | |||||
|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Bjælke-betonsamling | ||||||
| Udsømning | Karakteristisk bæreevne[kN] | |||||
| Søjle | Beton | R1,k (2)[kN] | ||||
| Antal | Type | Antal | Type | 0 < F ≤ 100 | 100 < F ≤ 190 | |
| PPB70G-R | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB75G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | - |
| PPB80G | 4 | Ø8 | 4.0 | Ø10 | min (88.3 ; 63.9/kmod) | min (88.3 ; 57.9/kmod) |
Eftervisning:

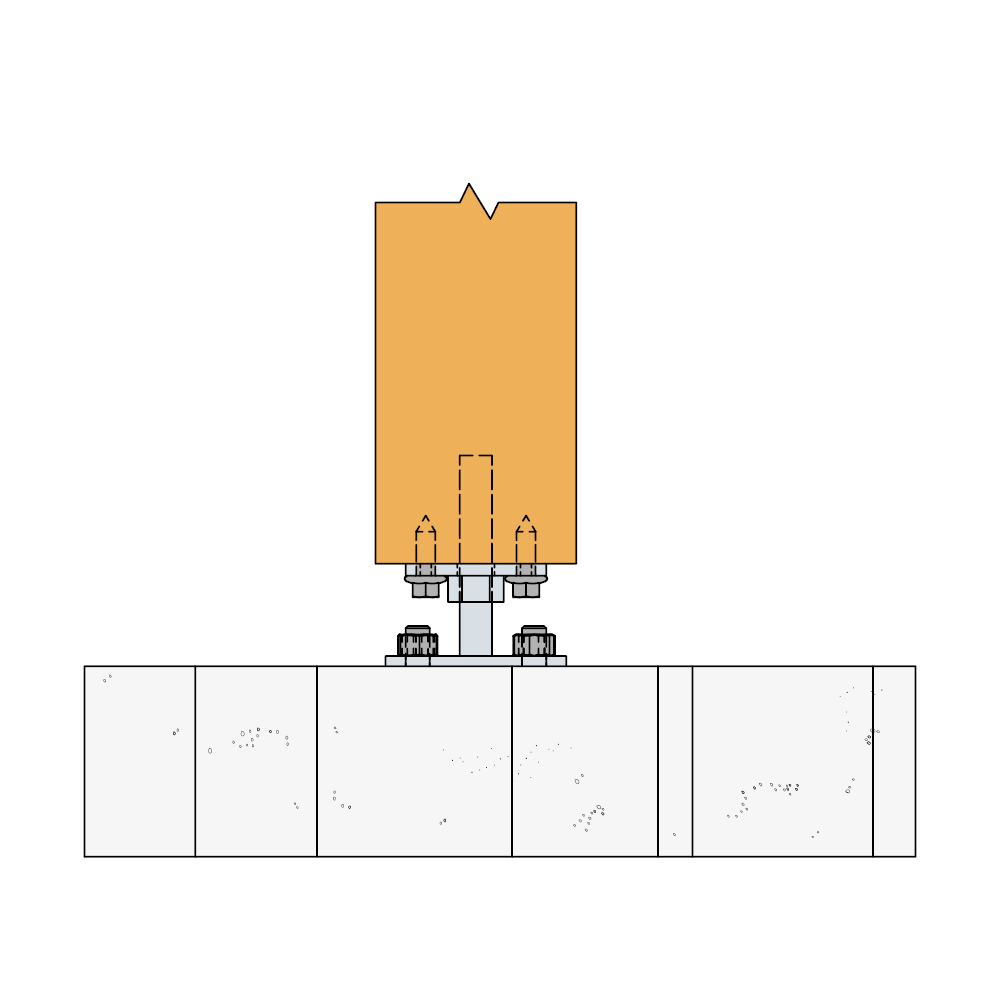

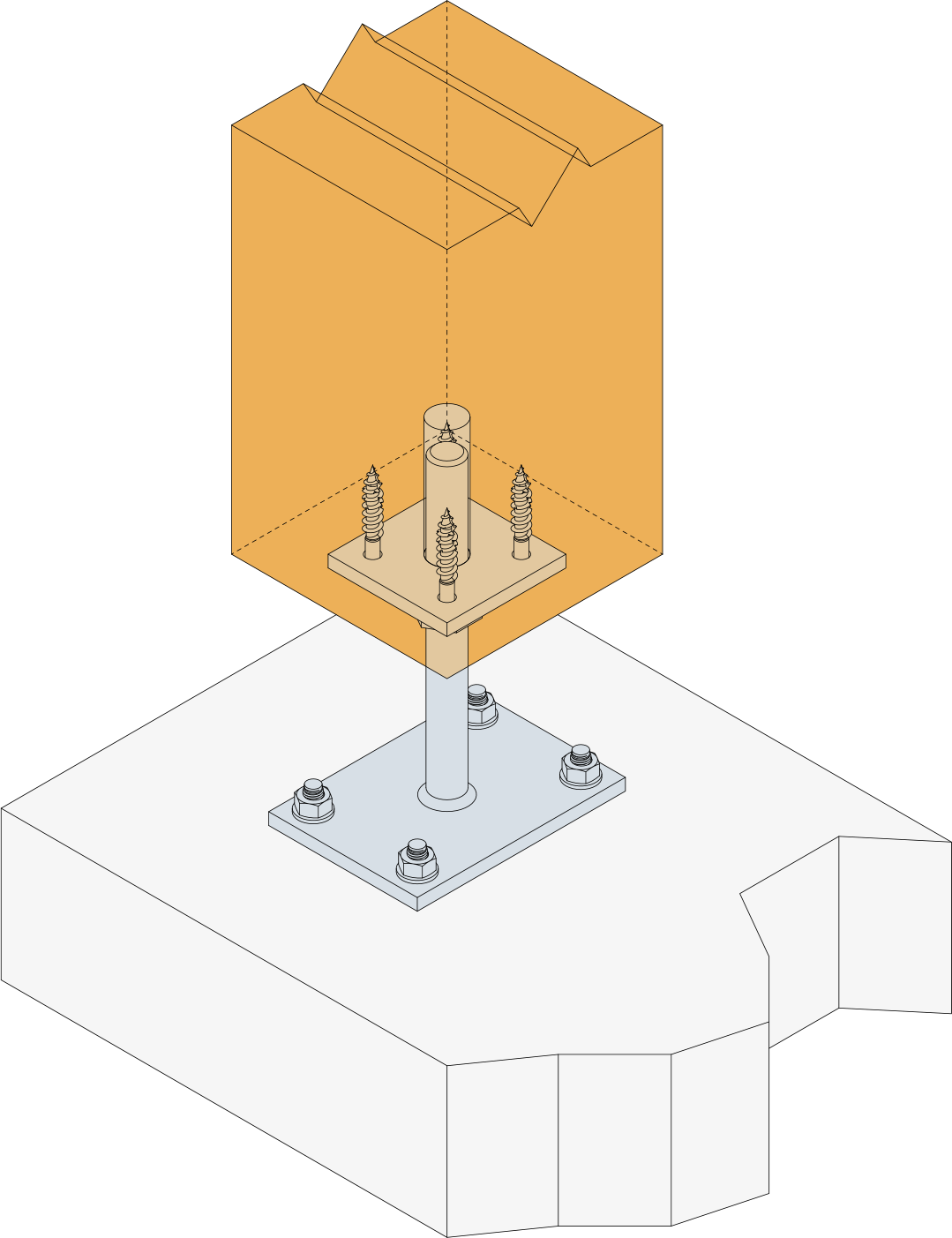

Installation
