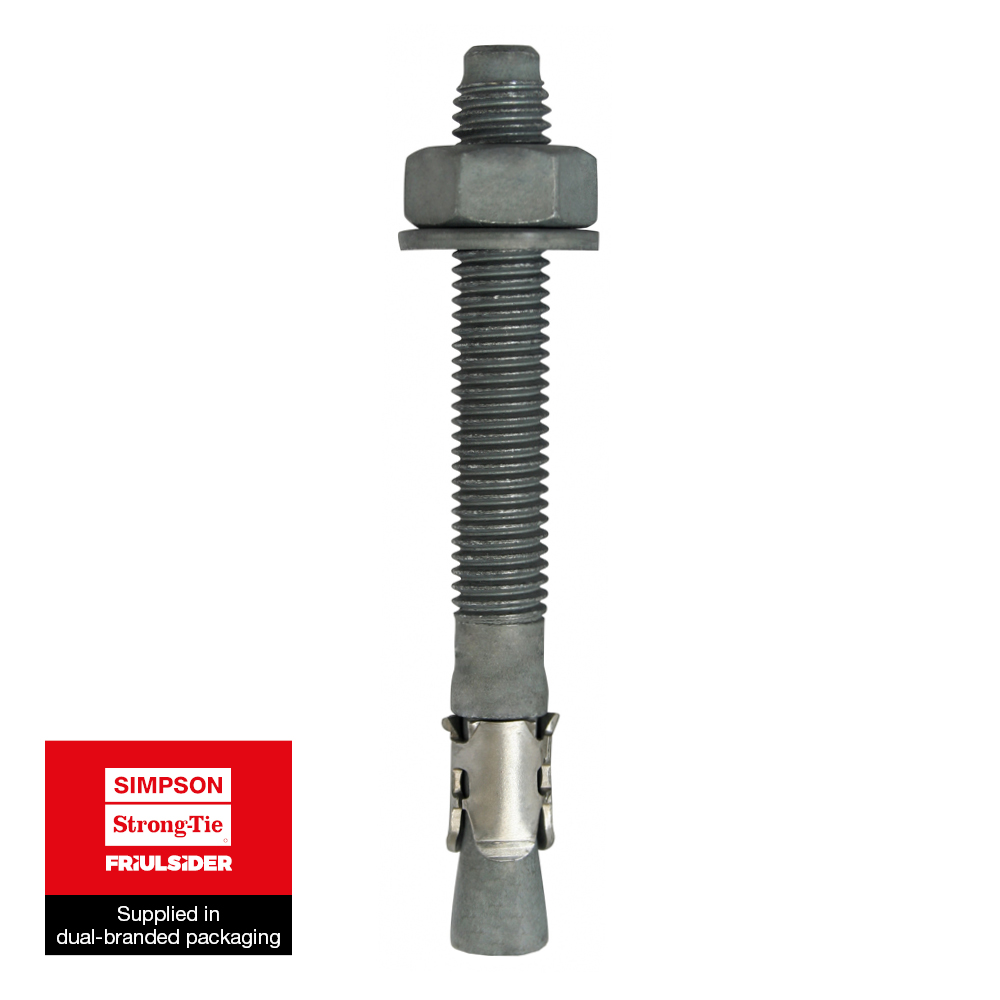

Gennemstiksanker, 3DG coating
Heavy duty ekspansionsanker for medium laster, i str. M6-M20 til fastgørelse i urevnet beton C20/25 – C50/60.





Produktinformationer
Egenskaber
Materiale
- Stål
- Speciel korrosionsbeskyttende belægning 3DG med mat finish
- Rustfrit stål A4-klips
Fordele
- Bredt sortiment
- Enkel installation
- Alsidig anvendelse
- Koldformet stål
- Øget tykkelse af ekspansionssegmenter
- Seks tænder samt antislip kant forhindre skridning under tilspænding

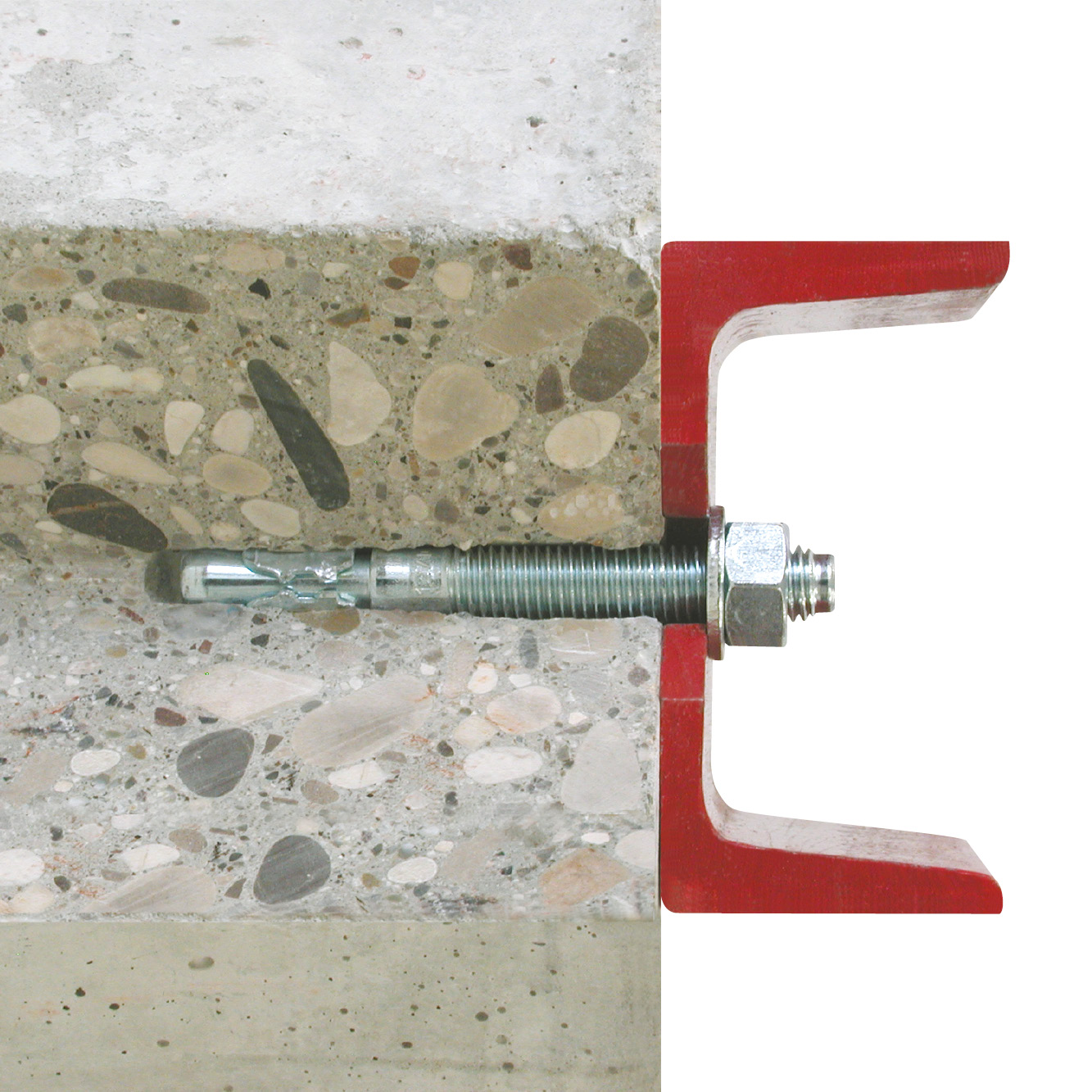

Applikationer
Anvendelsesområder
- Gelændere
- Metal- og træarbejde
- Fasader
Egnet til
- Urevnet beton
- Sten
Teknisk data
Product dimensions
| Reference | Metallic fixings dimensions | Installationsdata | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Bezeichnung | Dimensioner[mm] | Afstande og kantafstande | Installationsdata | ||||||||||
| NOBB nr. | Fastgørelsesdybde [tfᵢₓ,ₘₐₓ] med standard indstillingsdybde [hₑf,ₛₜD][mm] | Fastgørelsestykkelse [tfᵢₓ,ₘₐₓ] med reduceret indstillingsdybde [hₑf,ᵣₑD][mm] | Huldiameter i befæstelse [df][mm] | Huldiameter [dₒ] x dybde [h₁] i underlag[mm] | Min. indstillingsdybde [hₑf][mm] | Antal pr. pakke[stk] | Antal pr. ydre kasse | Vægt[kg] | Größe[mm] | Gevindlængde [Lv][mm] | Min. understøttelsestykkelse [hₘᵢₙ][mm] | Drejemoment [Tᵢₙₛₜ][Nm] | ||
| 75320C0805000 | 60743097 | - | 5 | 9 | 8x50 | 30 | 100.0 | 1000 | 0.023 | FM-753 3DG | M8x50* | 23 | 100 | 15 |
| 75320C0806500 | 60743070 | 7 | (15) | 9 | 8x60 | 40 | 100.0 | 1000 | 0.027 | FM-753 3DG | M8x65 | 38 | 100 | 15 |
| 75320C0807500 | 60743098 | 15 | (25) | 9 | 8x60 | 40 | 100.0 | 400 | 0.03 | FM-753 3DG | M8x75 | 48 | 100 | 15 |
| 75320C0809000 | 60743071 | 30 | (40) | 9 | 8x60 | 40 | 100.0 | 400 | 0.035 | FM-753 3DG | M8x90 | 63 | 100 | 15 |
| 75320C0811500 | 60743099 | 55 | (65) | 9 | 8x60 | 40 | 100.0 | 400 | 0.043 | FM-753 3DG | M8x115 | 83 | 100 | 15 |
| 75320C1006000 | 60743100 | - | 5 | 12 | 10x55 | 35 | 50.0 | 500 | 0.045 | FM-753 3DG | M10x60* | 28 | 100 | 25 |
| 75320C1007500 | 60743072 | 5 | (20) | 12 | 10x70 | 50 | 50.0 | 500 | 0.052 | FM-753 3DG | M10x75 | 43 | 100 | 25 |
| 75320C1009000 | 60743073 | 20 | (35) | 12 | 10x70 | 50 | 50.0 | 200 | 0.059 | FM-753 3DG | M10x90 | 55 | 100 | 25 |
| 75320C1010000 | 60743101 | 30 | (45) | 12 | 10x70 | 50 | 50.0 | 200 | 0.064 | FM-753 3DG | M10x100 | 60 | 100 | 25 |
| 75320C1012000 | 60743102 | 50 | (65) | 12 | 10x70 | 50 | 50.0 | 200 | 0.074 | FM-753 3DG | M10x120 | 85 | 100 | 25 |
| 75320C1014500 | 60743103 | 75 | (90) | 12 | 10x70 | 50 | 50.0 | 200 | 0.088 | FM-753 3DG | M10x145 | 85 | 100 | 25 |
| 75320C1208000 | 60743104 | - | 7 | 14 | 12x70 | 45 | 50.0 | 200 | 0.081 | FM-753 3DG | M12x80* | 40 | 100 | 50 |
| 75320C1211000 | 60743074 | 20 | (35) | 14 | 12x85 | 60 | 50.0 | 200 | 0.098 | FM-753 3DG | M12x110 | 68 | 120 | 50 |
| 75320C1213500 | 60743105 | 45 | (60) | 14 | 12x85 | 60 | 25.0 | 100 | 0.12 | FM-753 3DG | M12x135 | 93 | 120 | 50 |
| 75320C1216000 | 60743106 | 70 | (85) | 14 | 12x85 | 60 | 25.0 | 100 | 0.14 | FM-753 3DG | M12x160 | 93 | 120 | 50 |
| 75320C1218500 | 60743075 | 100 | (115) | 14 | 12x85 | 60 | 25.0 | 100 | 0.15 | FM-753 3DG | M12x185 | 93 | 120 | 50 |
| 75320C1611000 | 60743107 | - | 15 | 18 | 16x95 | 65 | 20.0 | 80 | 0.19 | FM-753 3DG | M16x110* | 53 | 130 | 100 |
| 75320C1614500 | 60743076 | 30 | (50) | 18 | 16x115 | 85 | 20.0 | 80 | 0.24 | FM-753 3DG | M16x145 | 88 | 170 | 100 |
| 75320C1617500 | 60743108 | 60 | (80) | 18 | 16x115 | 85 | 20.0 | 60 | 0.29 | FM-753 3DG | M16x175 | 88 | 170 | 100 |
* Short series with reduced embedment depth
Designkapaciteter - enkelt forankring - ingen kantafstande
| Reference | Metallic fixings dimensions | Metallic fixings loads | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Designkapacitet - ikke-revnet beton (3)[kN] | |||||||||
| Größe[mm] | Bøjningsmoment MRd[Nm] | Spænding - NRd (1) | Skæring - VRd (1-2)[kN] | ||||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | ||||
| 75320C0805000 | M8x50* | FM-753 3DG | - | 4 | - | - | - | 4.3 | - | - | - |
| 75320C0806500 | M8x65 | FM-753 3DG | - | 8 | - | - | - | 5.4 | - | - | - |
| 75320C0807500 | M8x75 | FM-753 3DG | - | 8 | - | - | - | 6.1 | - | - | - |
| 75320C0809000 | M8x90 | FM-753 3DG | - | 8 | - | - | - | 6.1 | - | - | - |
| 75320C0811500 | M8x115 | FM-753 3DG | - | 8 | - | - | - | 6.1 | - | - | - |
| 75320C1006000 | M10x60* | FM-753 3DG | - | 4 | - | - | - | 8.3 | - | - | - |
| 75320C1007500 | M10x75 | FM-753 3DG | - | 8 | - | - | - | 9.3 | - | - | - |
| 75320C1009000 | M10x90 | FM-753 3DG | - | 8 | - | - | - | 9.3 | - | - | - |
| 75320C1010000 | M10x100 | FM-753 3DG | - | 8 | - | - | - | 9.3 | - | - | - |
| 75320C1012000 | M10x120 | FM-753 3DG | - | 8 | - | - | - | 9.3 | - | - | - |
| 75320C1014500 | M10x145 | FM-753 3DG | - | 8 | - | - | - | 9.3 | - | - | - |
| 75320C1208000 | M12x80* | FM-753 3DG | - | 8 | - | - | - | 9.9 | - | - | - |
| 75320C1211000 | M12x110 | FM-753 3DG | - | 15.2 | - | - | - | 13.4 | - | - | - |
| 75320C1213500 | M12x135 | FM-753 3DG | - | 15.2 | - | - | - | 13.4 | - | - | - |
| 75320C1216000 | M12x160 | FM-753 3DG | - | 15.2 | - | - | - | 13.4 | - | - | - |
| 75320C1218500 | M12x185 | FM-753 3DG | - | 15.2 | - | - | - | 13.4 | - | - | - |
| 75320C1611000 | M16x110* | FM-753 3DG | - | 17.2 | - | - | - | 28.4 | - | - | - |
| 75320C1614500 | M16x145 | FM-753 3DG | - | 23.3 | - | - | - | 28.4 | - | - | - |
| 75320C1617500 | M16x175 | FM-753 3DG | - | 23.3 | - | - | - | 28.4 | - | - | - |
1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
*Short series with reduced embedment depth
Anbefalede kapaciteter - enkeltanker - ingen kantafstande
| Reference | Metallic fixings dimensions | Metallic fixings loads | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Anbefalet kapacitet | |||||||||
| Größe[mm] | Bøjningsmoment Mᵣₑc[Nm] | Spænding - Nᵣₑc[kN] | Skæring - Vᵣₑc (¹-²)[kN] | ||||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | ||||
| 75320C0805000 | M8x50* | FM-753 3DG | - | - | - | - | - | - | - | - | - |
| 75320C0806500 | M8x65 | FM-753 3DG | 11.4 | 5.7 | 6.1 | 6.5 | 6.8 | 4.4 | 4.4 | 4.4 | 4.4 |
| 75320C0807500 | M8x75 | FM-753 3DG | 11.4 | 5.7 | 6.1 | 6.5 | 6.8 | 4.4 | 4.4 | 4.4 | 4.4 |
| 75320C0809000 | M8x90 | FM-753 3DG | 11.4 | 5.7 | 6.1 | 6.5 | 6.8 | 4.4 | 4.4 | 4.4 | 4.4 |
| 75320C0811500 | M8x115 | FM-753 3DG | 11.4 | 5.7 | 6.1 | 6.5 | 6.8 | 4.4 | 4.4 | 4.4 | 4.4 |
| 75320C1006000 | M10x60* | FM-753 3DG | - | - | - | - | - | - | - | - | - |
| 75320C1007500 | M10x75 | FM-753 3DG | 23.3 | 5.7 | 6.3 | 6.8 | 7.4 | 6.6 | 6.6 | 6.6 | 6.6 |
| 75320C1009000 | M10x90 | FM-753 3DG | 23.3 | 5.7 | 6.3 | 6.8 | 7.4 | 6.6 | 6.6 | 6.6 | 6.6 |
| 75320C1010000 | M10x100 | FM-753 3DG | 23.3 | 5.7 | 6.3 | 6.8 | 7.4 | 6.6 | 6.6 | 6.6 | 6.6 |
| 75320C1012000 | M10x120 | FM-753 3DG | 23.3 | 5.7 | 6.3 | 6.8 | 7.4 | 6.6 | 6.6 | 6.6 | 6.6 |
| 75320C1014500 | M10x145 | FM-753 3DG | 23.3 | 5.7 | 6.3 | 6.8 | 7.4 | 6.6 | 6.6 | 6.6 | 6.6 |
| 75320C1208000 | M12x80* | FM-753 3DG | - | - | - | - | - | - | - | - | - |
| 75320C1211000 | M12x110 | FM-753 3DG | 34.3 | 11.2 | 12.3 | 13.4 | 14.6 | 9.6 | 9.6 | 9.6 | 9.6 |
| 75320C1213500 | M12x135 | FM-753 3DG | 34.3 | 11.2 | 12.3 | 13.4 | 14.6 | 9.6 | 9.6 | 9.6 | 9.6 |
| 75320C1216000 | M12x160 | FM-753 3DG | 34.3 | 11.2 | 12.3 | 13.4 | 14.6 | 9.6 | 9.6 | 9.6 | 9.6 |
| 75320C1218500 | M12x185 | FM-753 3DG | 34.3 | 11.2 | 12.3 | 13.4 | 14.6 | 9.6 | 9.6 | 9.6 | 9.6 |
| 75320C1611000 | M16x110* | FM-753 3DG | - | - | - | - | - | - | - | - | - |
| 75320C1614500 | M16x145 | FM-753 3DG | 91.9 | 16.7 | 18.4 | 20 | 21.7 | 20.3 | 20.3 | 20.3 | 20.3 |
| 75320C1617500 | M16x175 | FM-753 3DG | 91.9 | 16.7 | 18.4 | 20 | 21.7 | 20.3 | 20.3 | 20.3 | 20.3 |
1) In case of interaction of tension and shear loads (lever arm) as well as in case of anchor groups and/or edge influence, a design according to ETAG 001, Annex C, Design Method A (Aug. 2010) or
CEN/TS 1992-4-4 shall be carried out taking into account the entire European Technical Assessment ETA-13/0367.
2) The load data take into account the partial safety factors of the resistances given in the European Technical Assessment ETA-13/0367 and a partial safety factor of the
The values given assume unreinforced or normally reinforced concrete with a spacing of the reinforcing bars s ≥ 15 cm or s ≥ 10 cm with a diameter of the reinforcing bars ds ≥ 15 cm.
rebar diameter ds ≤ 10 mm.

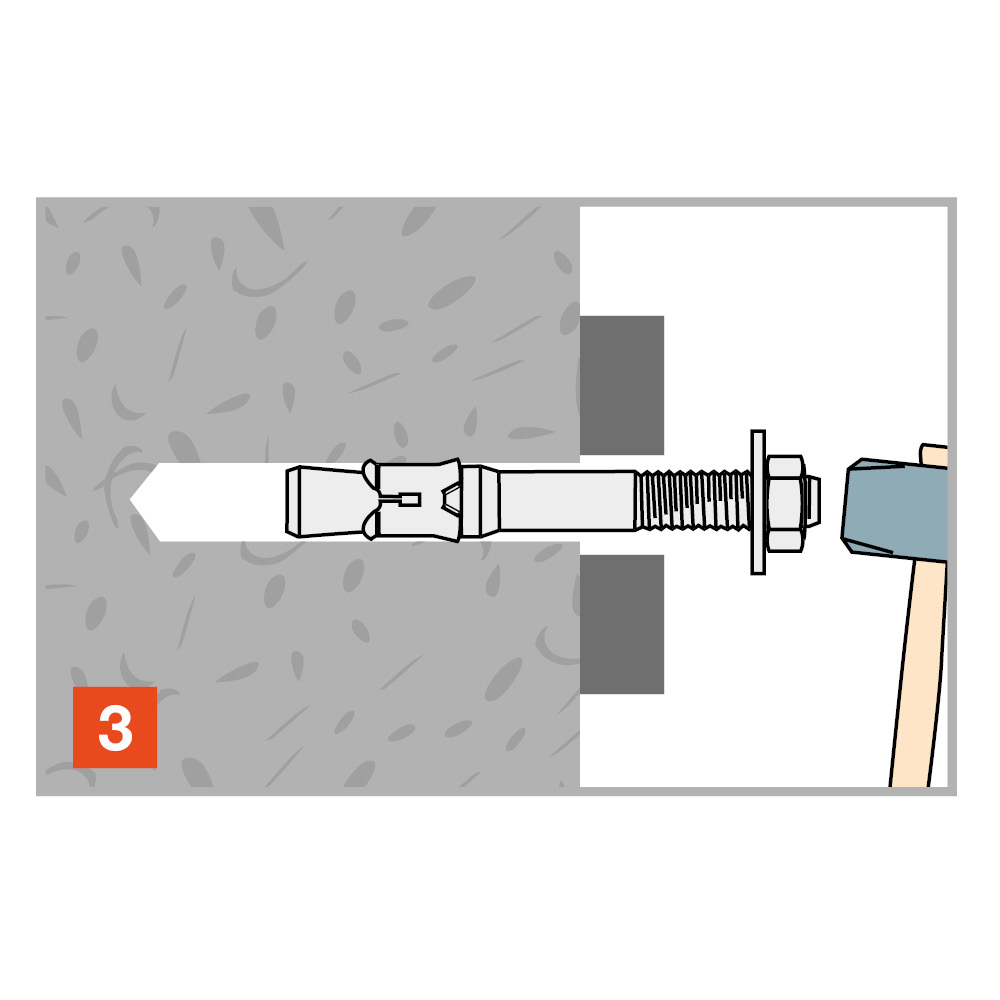

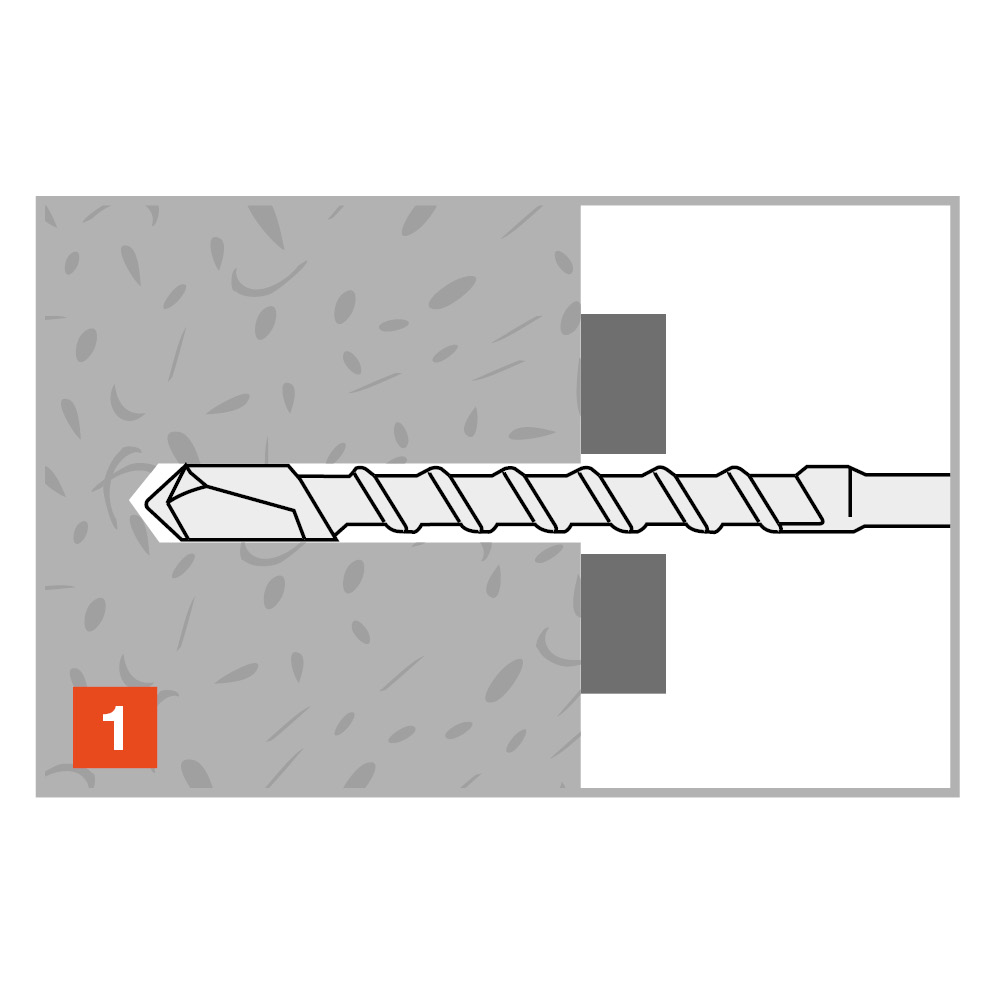

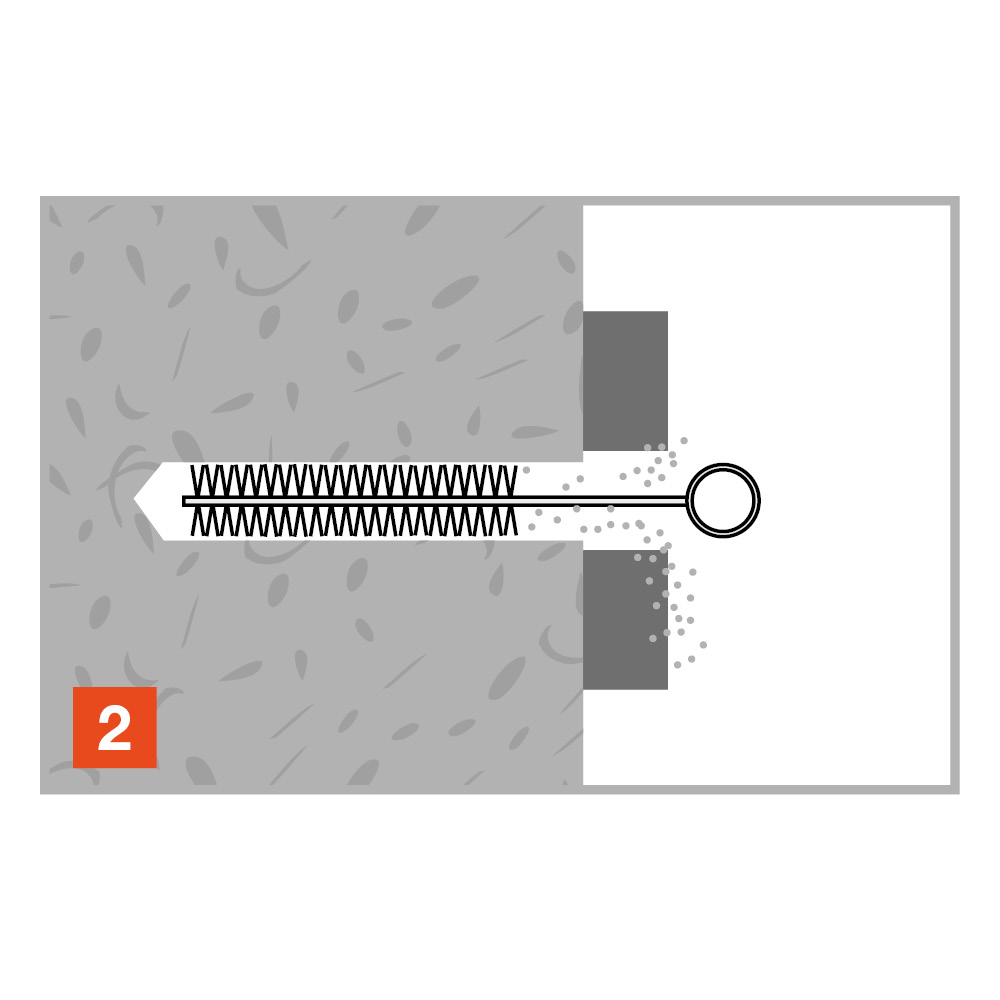

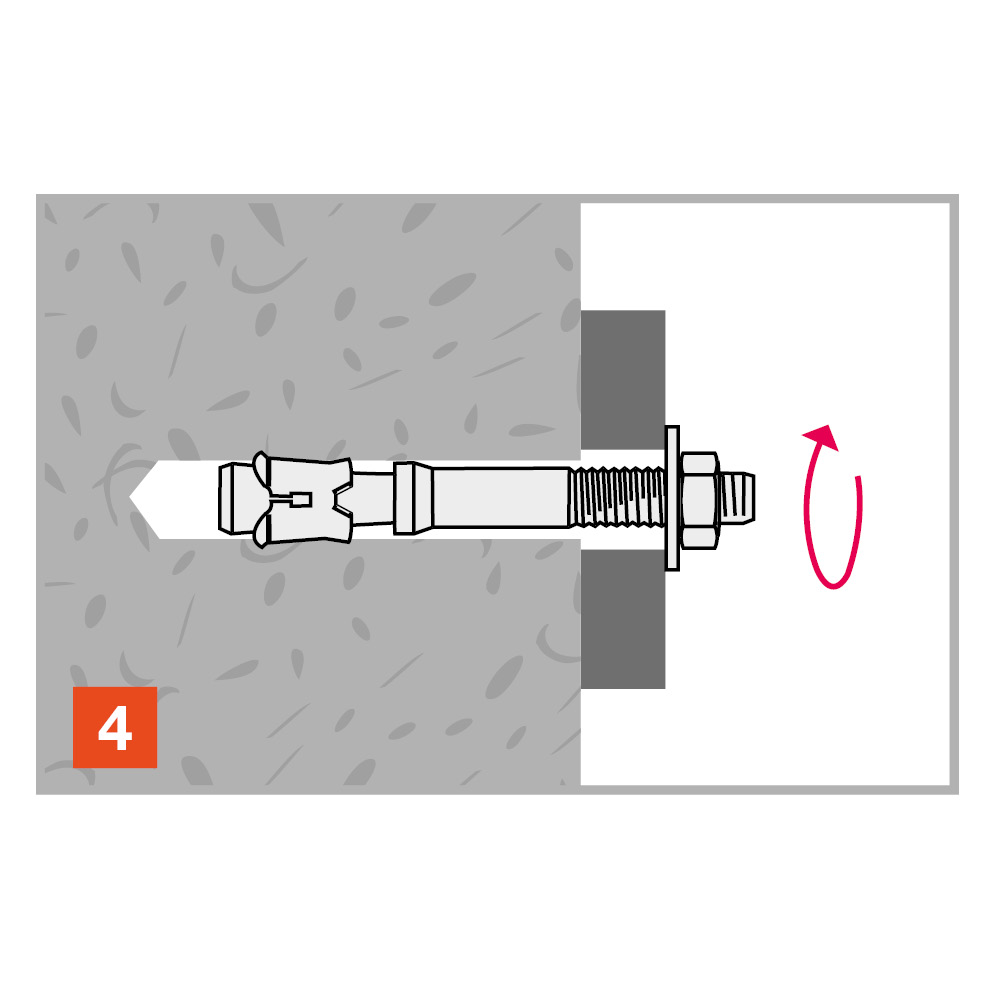

Installation
Afstand og kantafstand
| Reference | Metallic fixings dimensions | Installationsdata | ||||
|---|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Afstande og kantafstande | ||||
| Größe[mm] | Min. indbyrdes afstand[mm] | min. Achsabstand[mm] | charak. Achsabstand[mm] | charak. Randabstand[mm] | ||
| 75320C0805000 | M8x50* | FM-753 3DG | 45 | 45 | 90 | 45 |
| 75320C0806500 | M8x65 | FM-753 3DG | 55 | 55 | 120 | 60 |
| 75320C0807500 | M8x75 | FM-753 3DG | 55 | 55 | 120 | 60 |
| 75320C0809000 | M8x90 | FM-753 3DG | 55 | 55 | 120 | 60 |
| 75320C0811500 | M8x115 | FM-753 3DG | 55 | 55 | 120 | 60 |
| 75320C1006000 | M10x60* | FM-753 3DG | 50 | 50 | 105 | 55 |
| 75320C1007500 | M10x75 | FM-753 3DG | 55 | 55 | 150 | 75 |
| 75320C1009000 | M10x90 | FM-753 3DG | 55 | 55 | 150 | 75 |
| 75320C1010000 | M10x100 | FM-753 3DG | 55 | 55 | 150 | 75 |
| 75320C1012000 | M10x120 | FM-753 3DG | 55 | 55 | 150 | 75 |
| 75320C1014500 | M10x145 | FM-753 3DG | 55 | 55 | 150 | 75 |
| 75320C1208000 | M12x80* | FM-753 3DG | 80 | 120 | 135 | 80 |
| 75320C1211000 | M12x110 | FM-753 3DG | 90 | 90 | 180 | 90 |
| 75320C1213500 | M12x135 | FM-753 3DG | 90 | 90 | 180 | 90 |
| 75320C1216000 | M12x160 | FM-753 3DG | 90 | 90 | 180 | 90 |
| 75320C1218500 | M12x185 | FM-753 3DG | 90 | 90 | 180 | 90 |
| 75320C1611000 | M16x110* | FM-753 3DG | 100 | 140 | 195 | 100 |
| 75320C1614500 | M16x145 | FM-753 3DG | 130 | 130 | 255 | 130 |
| 75320C1617500 | M16x175 | FM-753 3DG | 130 | 130 | 255 | 130 |
* Not included in the approval
Installation data
| Reference | Metallic fixings dimensions | Installationsdata | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Bezeichnung | Installationsdata | Afstande og kantafstande | ||||||
| Größe[mm] | Top størrelse[mm] | Ø borehul[mm] | Dybde af borehul[mm] | Ø boreholder[mm] | Drejemoment [Tᵢₙₛₜ][Nm] | Indlejringsdybde [hₑf][mm] | Min. understøttelsestykkelse [hₘᵢₙ][mm] | ||
| 75320C0805000 | M8x50* | 13 | FM-753 3DG | 8 | 50 | 9 | 15 | 30 | 100 |
| 75320C0806500 | M8x65 | 13 | FM-753 3DG | 8 | 60 | 9 | 15 | 40 | 100 |
| 75320C0807500 | M8x75 | 13 | FM-753 3DG | 8 | 60 | 9 | 15 | 40 | 100 |
| 75320C0809000 | M8x90 | 13 | FM-753 3DG | 8 | 60 | 9 | 15 | 40 | 100 |
| 75320C0811500 | M8x115 | 13 | FM-753 3DG | 8 | 60 | 9 | 15 | 40 | 100 |
| 75320C1006000 | M10x60* | 17 | FM-753 3DG | 10 | 55 | 12 | 25 | 35 | 100 |
| 75320C1007500 | M10x75 | 17 | FM-753 3DG | 10 | 70 | 12 | 25 | 50 | 100 |
| 75320C1009000 | M10x90 | 17 | FM-753 3DG | 10 | 70 | 12 | 25 | 50 | 100 |
| 75320C1010000 | M10x100 | 17 | FM-753 3DG | 10 | 70 | 12 | 25 | 50 | 100 |
| 75320C1012000 | M10x120 | 17 | FM-753 3DG | 10 | 70 | 12 | 25 | 50 | 100 |
| 75320C1014500 | M10x145 | 17 | FM-753 3DG | 10 | 70 | 12 | 25 | 50 | 100 |
| 75320C1208000 | M12x80* | 19 | FM-753 3DG | 12 | 70 | 14 | 50 | 45 | 100 |
| 75320C1211000 | M12x110 | 19 | FM-753 3DG | 12 | 85 | 14 | 50 | 60 | 120 |
| 75320C1213500 | M12x135 | 19 | FM-753 3DG | 12 | 85 | 14 | 50 | 60 | 120 |
| 75320C1216000 | M12x160 | 19 | FM-753 3DG | 12 | 85 | 14 | 50 | 60 | 120 |
| 75320C1218500 | M12x185 | 19 | FM-753 3DG | 12 | 85 | 14 | 50 | 60 | 120 |
| 75320C1611000 | M16x110* | 24 | FM-753 3DG | 16 | 95 | 18 | 100 | 65 | 130 |
| 75320C1614500 | M16x145 | 24 | FM-753 3DG | 16 | 115 | 18 | 100 | 85 | 170 |
| 75320C1617500 | M16x175 | 24 | FM-753 3DG | 16 | 115 | 18 | 100 | 85 | 170 |
