Trækankerbeslag

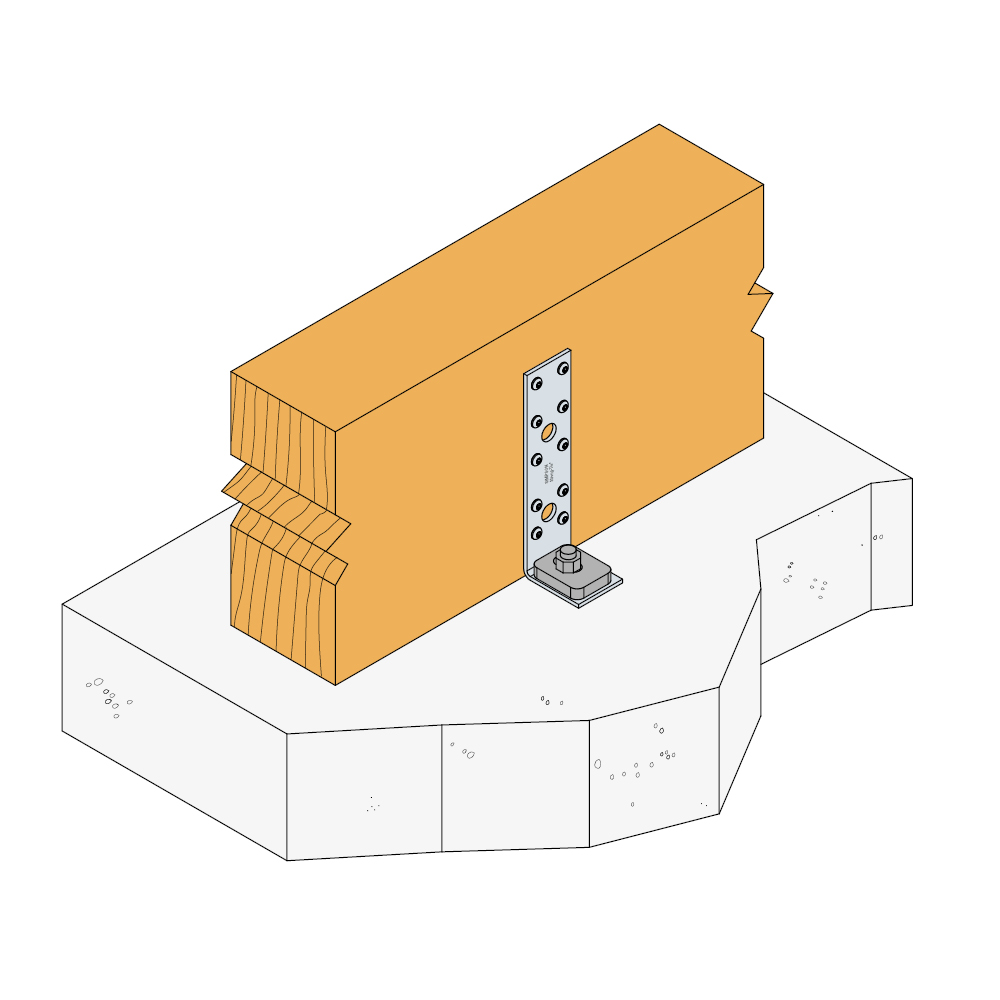

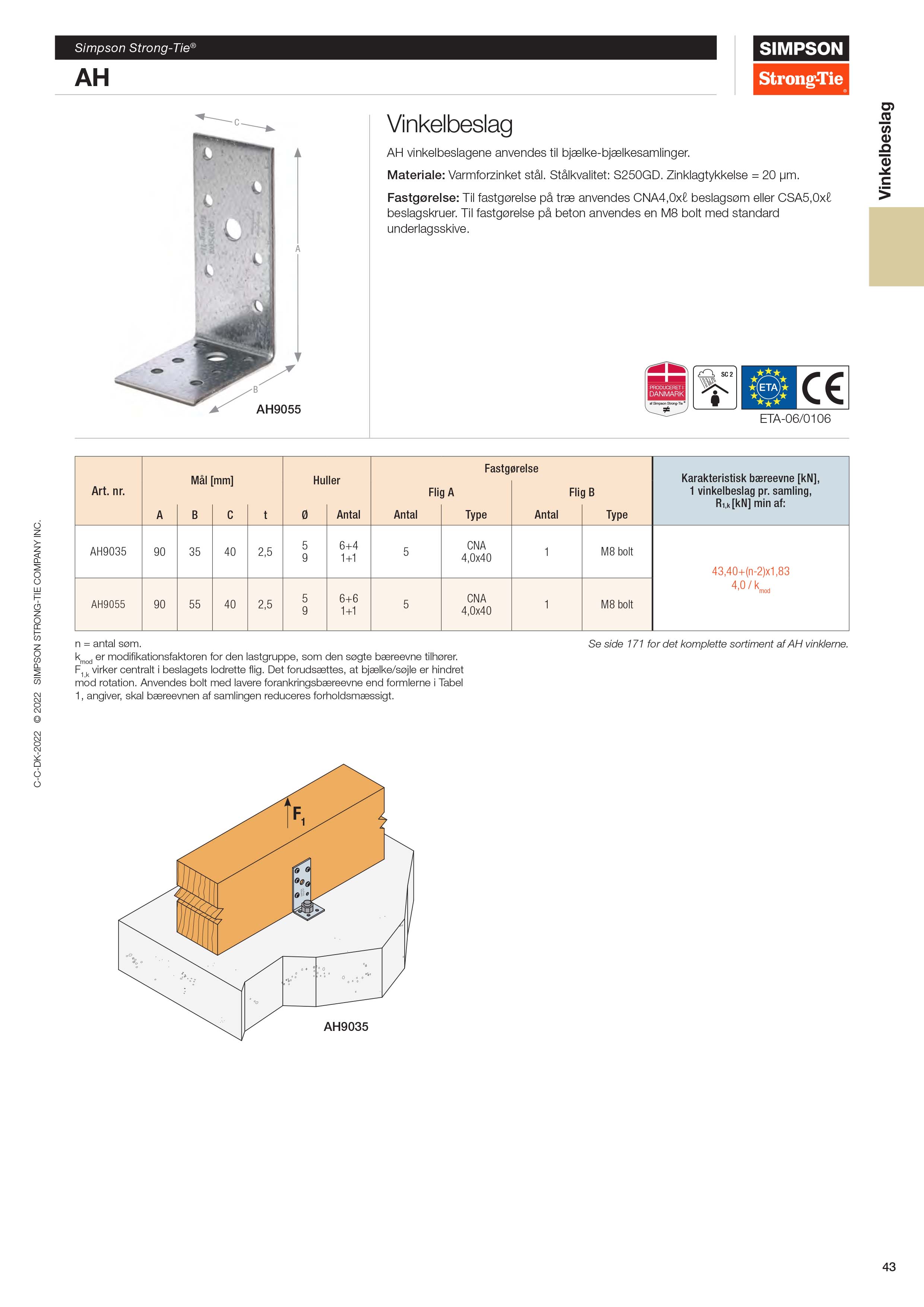

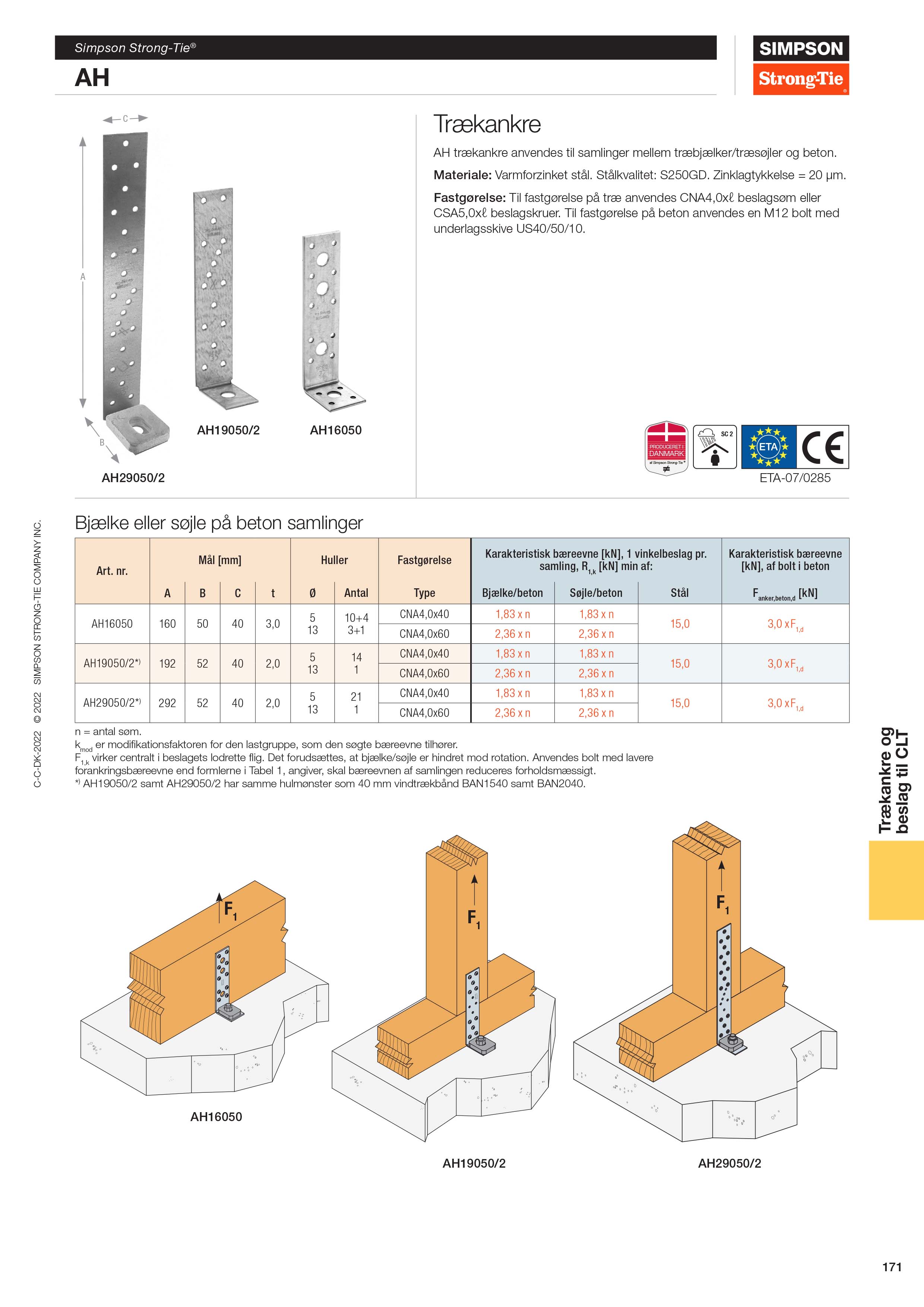

AH vinkelbeslagene anvendes til træ-træ samlinger (AH9035 og AH16050) eller til samlinger mellem træbjælker/træsøjler og beton.
AH19050/2 samt AH29050/2 har samme hulmønster som vindtrækbånd BAN1540 samt BAN2040.
Bemærk: AH9035 samt AH9055 er inkluderet i ETA-06/0106, de øvrige i ETA-07/0285.

Teknisk datablad

CE mærket

Aftalegrundlag

Elgalvaniseret stål 20 µm

EPD

Indoor

Anvendelsesklasse 2

Produktinformationer

Billeder

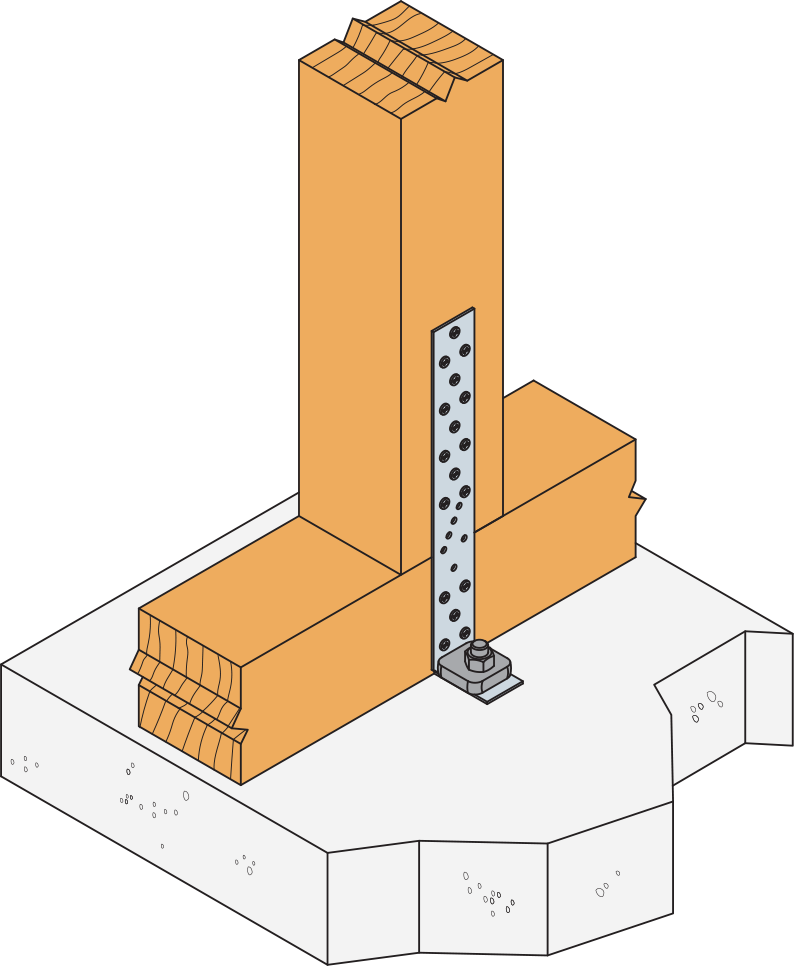

Fig. 1: Installation med 1 plade i bunden, 45 mm

Fig. 2: Installation med 2 plader i bunden, 45 mm

Fig. 3: Installation af indvendig væg

AH 2 lisses basses 45mm

FCC + AH - Liaison des montants et des murs d'ossature sur dalle béton

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Fast forankring mellem træ og beton

Applikationer

Samlinger

Træ, beton

Anvendelsesområder

Anvendes i træ-træ og træ-beton samlinger

Teknisk data

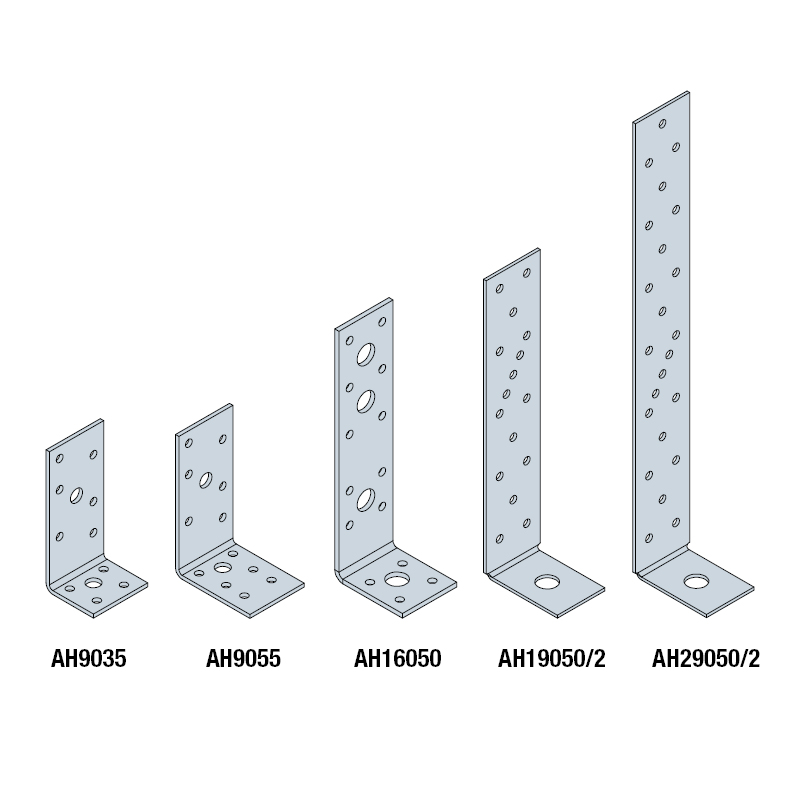

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]				Huller flig A			Huller flig B
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Rund			Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	t[mm]	Sømhuller	Ø9	Ø13	Sømhuller[mm]	Ø9	Ø13
AH9035	8977746	100.0	0.09	90	35	40	2.5	6	1	-	4	1	-
AH9055	1805974	100.0	0.12	90	55	40	2.5	6	1	-	6	1	-
AH16050	7742190	100.0	0.18	160	50	40	3	10	-	3	4	-	1
AH19050/2	5385138	100.0	0.15	192	52	40	2	16	-	-	-	-	1
AH29050/2	5385183	50.0	0.21	292	52	40	2	23	-	-	-	-	1

Karakteristiske bæreevner

Reference	Holdowns capacity
	Karakteristisk bæreevne				Karakteristisk bæreevne
	Udsømning				Karakteristisk bæreevne[kN]
	Flig A		Flig B		R₁.ₖ
	Antal	Type	Antal	Type	R₁.ₖ
AH9035	5	CNA	1.0	M8	4.0 / kmod
AH9055	5	CNA	1.0	M8	4.0 / kmod
AH16050	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.3/kmod)
AH19050/2	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.2/kmod)
AH29050/2	n ≥ 2	CNA	1.0	M12	min (n x Rlat.k ; 15.2/kmod)

Når der anvendes M12 bolt skal der bruges underlagsskive US40/50/10

R_lat,k = karakteristisk tværbæreevne af ét forbindelsesmiddel
n = n_ef = antal forbindelser iht. Eurocode 5 (8.3.1.1)

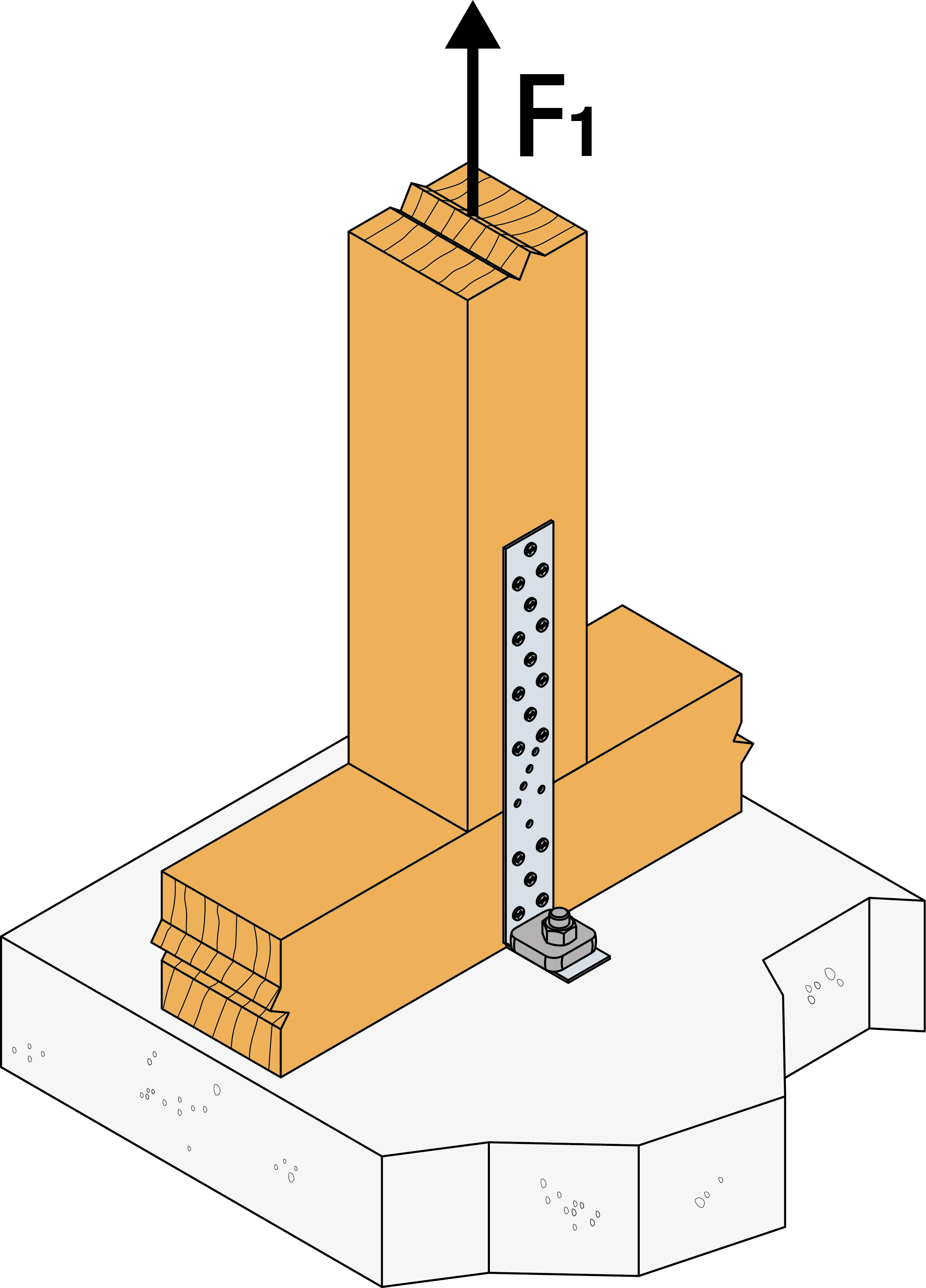

Nødvendig regningsmæssig udtræksbæreevne af ankerbolten er: N_B,d > F_1,d x 2,33 samt forskydningsbæreevne V_B,d > F_1,d x 0,79

AH9035 er kun beregnet for bjælke/beton samlinger.

Installation

Fastgørelse

Til fastgørelse i træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
Til fastgørelse i beton anvendes en M12 bolt med underlagsskive US40/50/10 undtagen ved AH9035, hvor der anvendes en M8 bolt med standard underlagsskive

Installation

Brug kun tilbehør, der er specifikt til opgaven og overhold præcis kantafstandene
For bedste forstærkning anbefales det at bruge underlagsskiven US40/50/10 sammen med AH vnikelbeslaget til fastgørelse i beton

Bemærk: Underlagsskiven US sælges separat.
