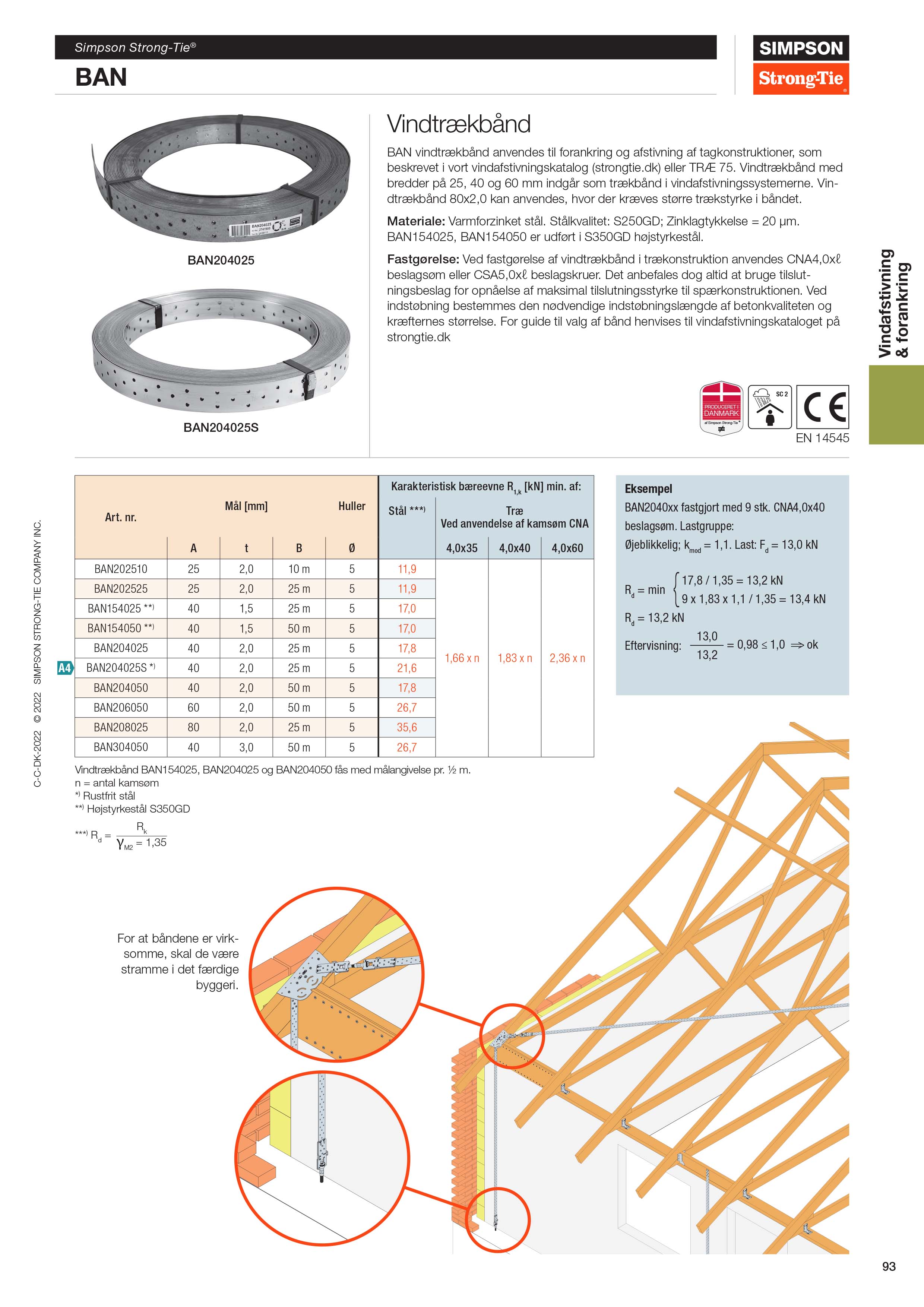

BAN

Vindtrækbånd

BAN vindtrækbånd anvendes til forankring og afstivning af tagkonstruktioner, som beskrevet i vort vindafstivningskatalog (strongtie.dk) eller TRÆ75. Vindtrækbånd med bredder på 25, 40 og 60 mm indgår som trækbånd i vindafstivningssystemerne. Vindtrækbånd 80x2,0 kan anvendes, hvor der kræves større trækstyrke i båndet. For at båndene er virksomme, skal de være stramme i det færdige byggeri.

CE mærket
Anvendelsesklasse 2
Varmgalvaniseret stål 20 µm

Produktinformationer

Billeder

Egenskaber

Materiale

For BAN202510, BAN202525, BAN206050 og BAN208025:

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

For BAN154025 og BAN154050:

  • Stålkvalitet:
    Galvaniseret stål S350GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

  • Findes også i en rustfri udgave: BAN204025S

Fordele

  • Muliggør forankring og afstivning af trækonstruktioner

Applikationer

Samlinger

  • Forankring af trækonstruktioner
  • Afstivning af trækonstruktioner

Anvendelsesområder

  • Vindtrækbånd BAN anvendes til forankring og afstivning af trækonstruktioner

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Mål Huller
A [mm] B [m] t [mm] Ø [mm]
BAN202510 2856995 25 10 2 5
BAN202525 1588383 25 25 2 5
BAN154025*) **) 5047697 40 25 1.5 5
BAN204025*) 2634111 40 25 2 5
BAN154050*) **) 5047698 40 50 1.5 5
BAN204050*) 2255073 40 50 2 5
BAN206050 1597236 60 50 2 5
BAN208025 3741832 80 25 2 5
BAN094025*) ***) 1726428 40 25 0.9 5
BAN094050*) ***) 2144731 40 50 0.9 5

* Fås med meterangivelse pr. ½ m
** Højstyrkestål S350GD
*** Højstyrkestål S550GD



Lastbæreevnetabel (karakteristiske værdier)

Art. nr. Karakteristisk bæreevne R1,k (kN) min. af:
Stål Træ - ved anvendelse af kamsøm CNA4,0x
35 40 50 60
BAN202510 11.9 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN202525 11.9 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN154025*) **) 17 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN204025*) 17.8 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN154050*) **) 17 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN204050*) 17.8 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN206050 26.7 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN208025 35.6 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN094025*) ***) 17.8 1,66 x n 1,85 x n 2,22 x n 2,36 x n
BAN094050*) ***) 17.8 1,66 x n 1,85 x n 2,22 x n 2,36 x n

n = antal kamsøm

Installation

Installation

Fastgørelse

  • Ved fastgørelse af vindtrækbånd i trækonstruktion anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Det anbefales altid at bruge tilslutningsbeslag for opnåelse af maksimal tilslutningsstyrke til spærkonstruktionen
  • Ved indstøbning bestemmes den nødvendige indstøbningslængde af betonkvaliteten og kræfternes størrelse

For guide til valg af bånd henvises til vindafstivningskataloget strongtie.dk
