WSP

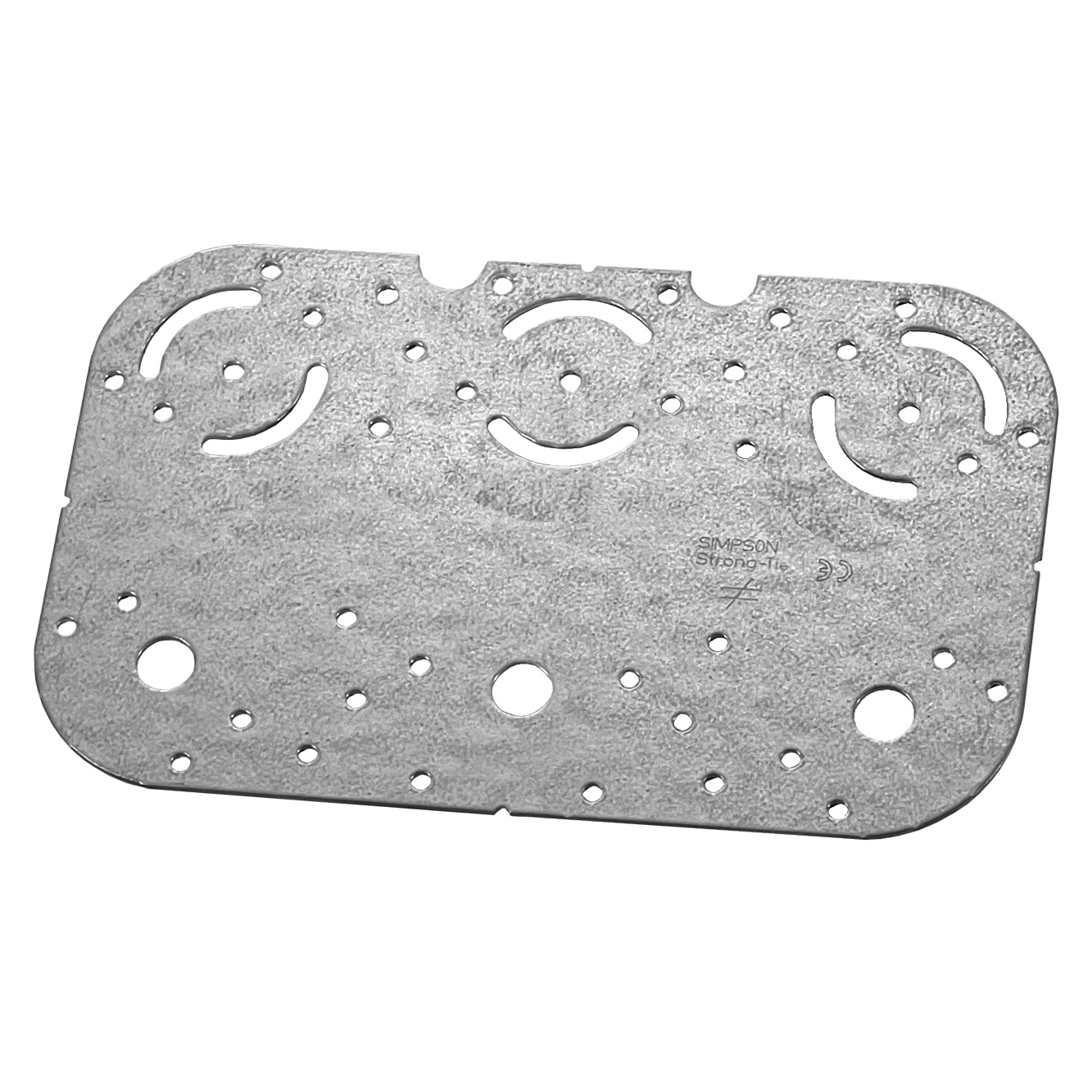

Wind Secure™ tilslutningsbeslag
WSP anvendes til afstivning af større tagflader hvor det af forskellige årsager kan være nødvendigt at lave flere afstivninger af spærkonstruktionen. WSP beslaget kan med sin flade udformning placeres steder hvor det ikke er muligt at bruge WSB eller WSD beslag.
Den store fordel er, at et eller to BAN40 vindtrækbånd kan monteres direkte på beslaget, uden brug af koblingsbeslag. Båndspænder kan selvfølgelig også monteres direkte på beslaget. Se montagevejledning som medfølger i vores systemer.

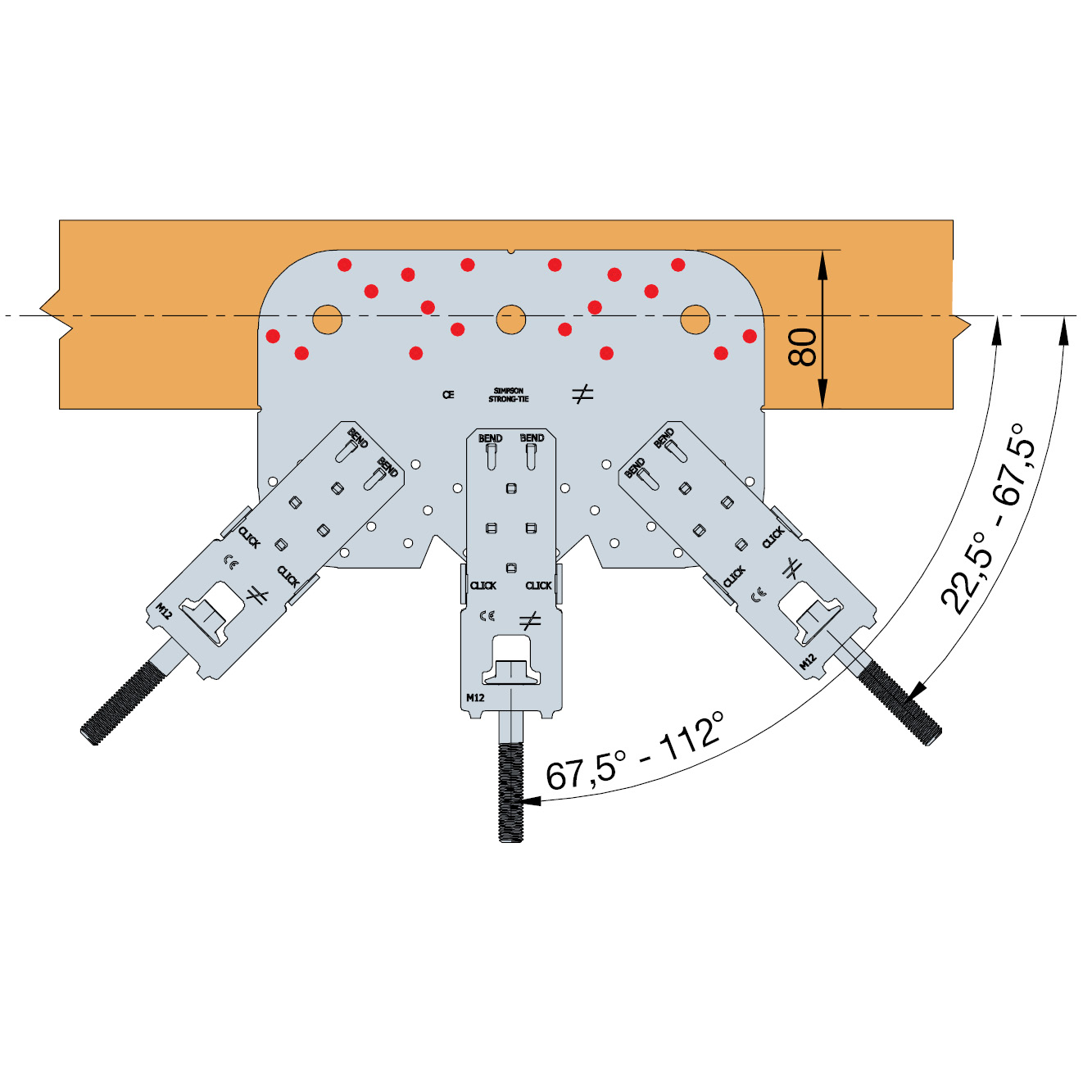

Vinklen mellem vindtrækbåndet og spær/lægter er variabel, men inden for den optimale hældning på 30° og 60°. Dermed kan det ikke lade sig gøre at montere båndet i en forkert vinkel.

CE mærket

Aftalegrundlag

Anvendelsesklasse 2
Produktinformationer
Egenskaber
Materiale
- Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346 - Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
Fordele
- Passer optimalt til BAN40
- Vindtrækbåndet kan monteres direkte på beslaget, uden brug af koblingsbeslag
Applikationer
Anvendelsesområder
- Bruges til vindafstivning
Teknisk data
Lastbæreevne tabel (Karakteristiske værdier)
| Reference | Mål | Bracing capacity | ||||
|---|---|---|---|---|---|---|
| Trædimensioner[mm] | Udsømning | Forbindelsesmidler - Spikemønster 1 | ||||
| Højde | Bredde | CSA 5.0x40 | Karakteristisk bæreevne[kN] | |||
| Vindtrækbånd | Vinkel mellem lægte/spær og bånd | |||||
| 2x25 | 2x40 | 30°-90° | ||||
| WSP | Min. 45 | Min. 95 | 18 | 11.9 | 17.8 | 19.1 |
Installation
Installation
Fastgørelse
- Brug CSA 5,0x40 iht. den medfølgende vejledning
Certificeringer
Ydeevneerklæring (DoP)
product.doc.history.show
Europæisk teknisk vurdering (ETA)
product.doc.history.show
Downloads
CAD og BIM-bibliotek
2D
3D
WSP
-
-
-
-
-
3D Simplified
