AA60280

Vinkelbeslag

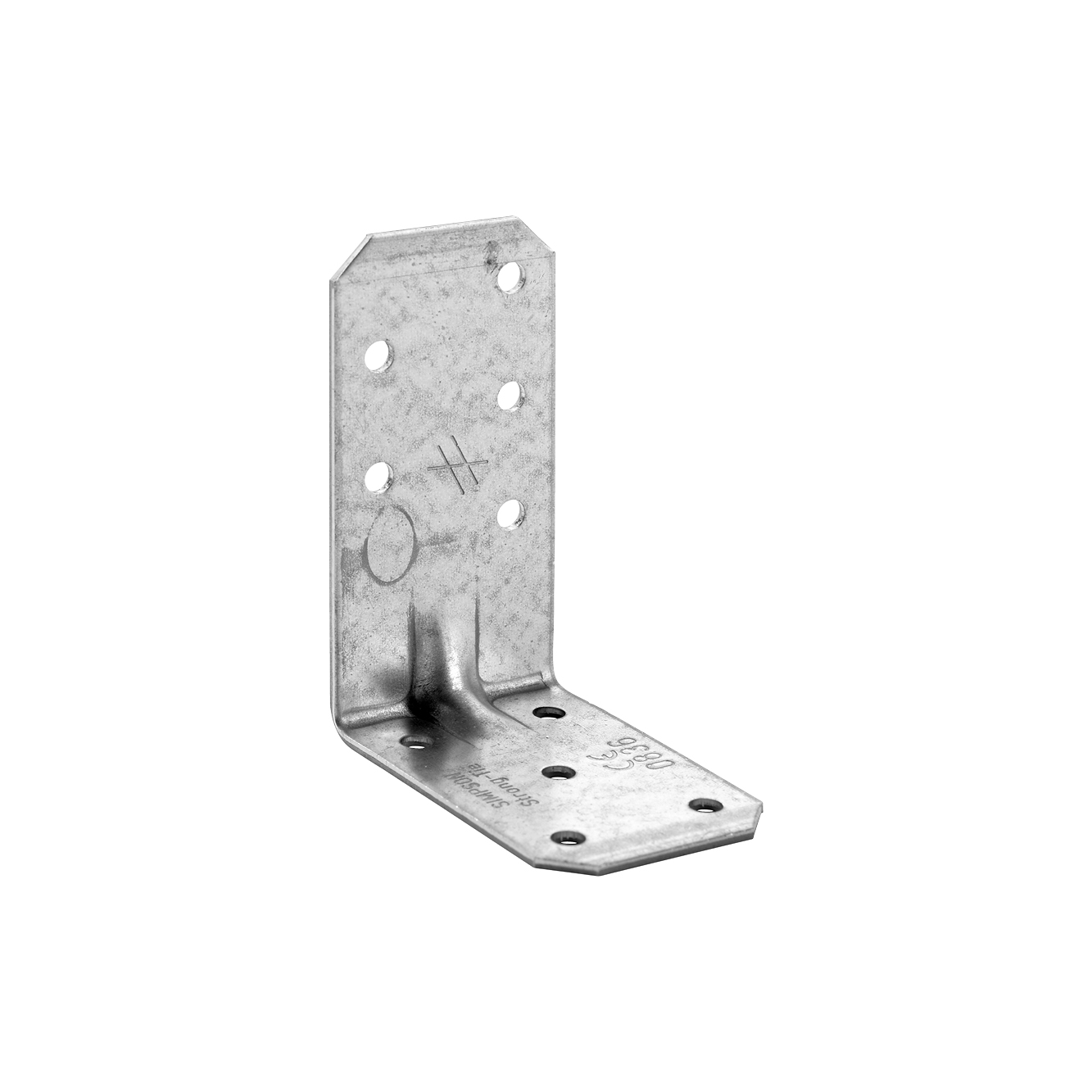

Dette beslag er forsynet med en mindre ribbeforstærkning og anvendes til samling af krydsende bjælker i mindre trækonstruktioner.


CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Tilgængelig i Connector Selector

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Vinkelbeslag til mindre konstruktioner

Applikationer

Samlinger

  • Træ-træ samling

Anvendelsesområder

  • AA60280 vinkelbeslag anvendes til træ-træ samling i mindre trækonstruktioner

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 [mm] Ø5 [mm]
AA602801393510836240255
Array

Karakteristisk bæreevne

Art. nr. Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k R4.k = R5.k
Antal Antal CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AA60280552.94.54.16.2min (1,4; 1,3 / kmod )min (2,2; 2,1 / kmod )

* Bæreevner for b = 80 mm og e = 120 mm

Eksempel
2 vinkelbeslag AA60280 i en bjælke-bjælkesamling, lastgruppe: Kort; kmod = 0,9. Fuld udsømning med CNA4,0x40 kamsøm. Åsens bredde b = 75 mm.

Laster: F1,d = 1,1 kN og F5,d = 0,3 kN virkende e = 130 mm over bjælken.

R1,d =  tabelværdi x kmod / γM = 2,8 x 0,9 / 1,35 = 1,9 kN
R5,d =  tabelværdi x kmod / γM = (1,1 / 0,90,5) x 0,9 / 1,35 = 0,8 kN

Eftervisning
Ved sammenlægning af virkninger skal der eftervises:



Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
