EFIXR

Vinkler med aflange huller

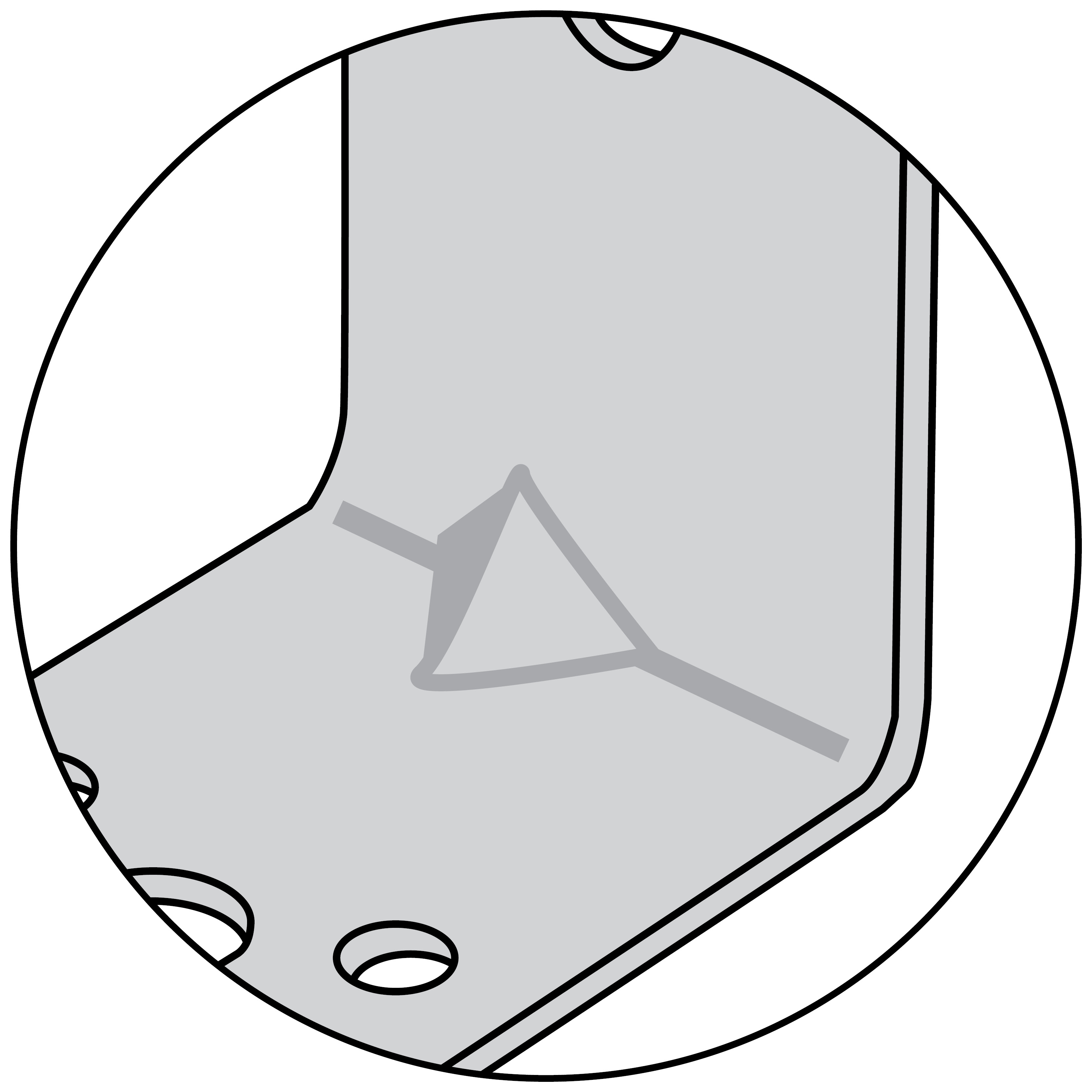

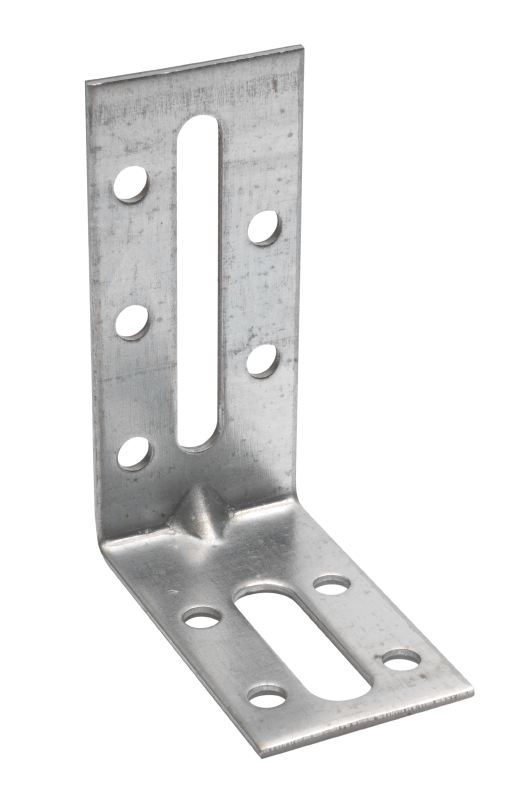

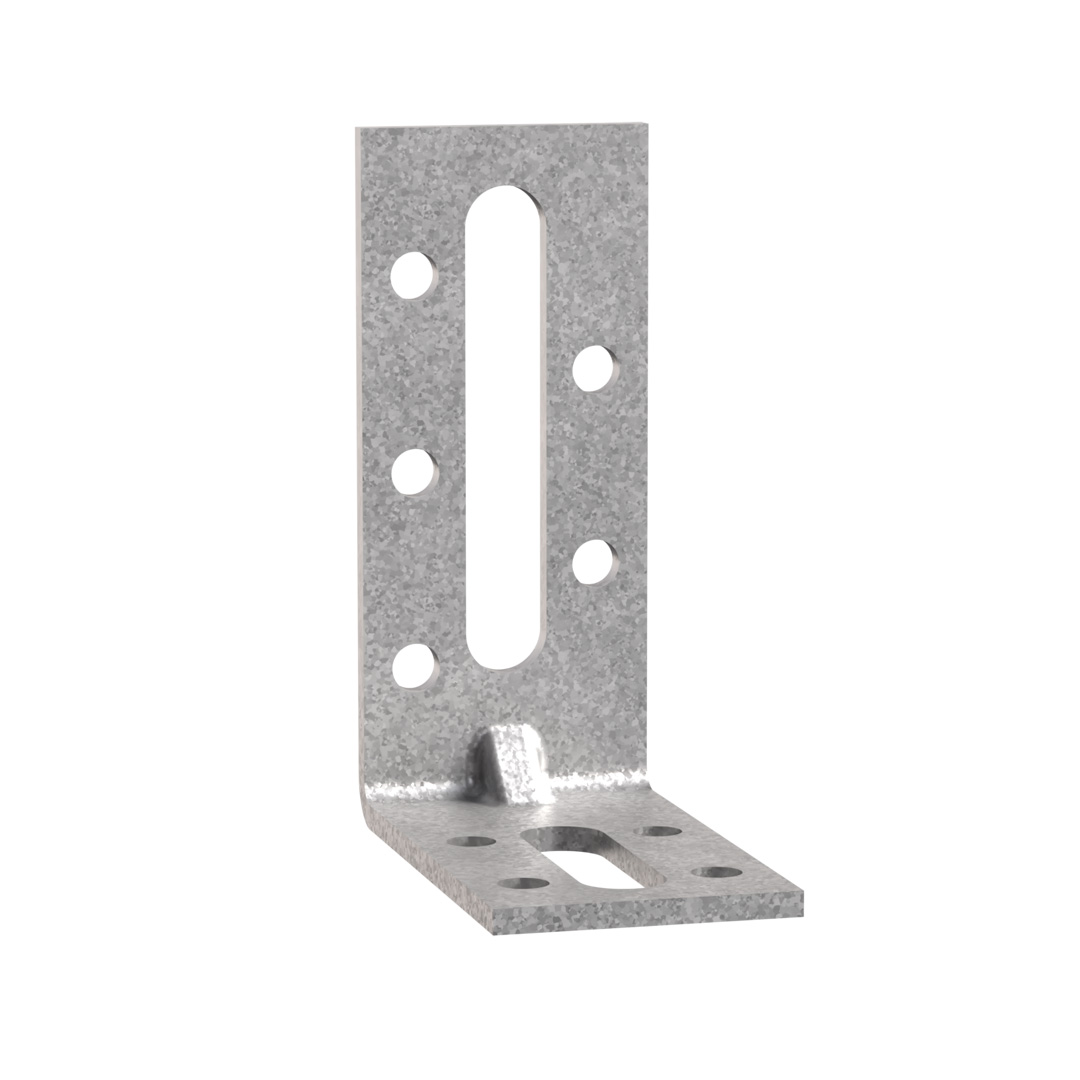

EFIXR beslag er små vinkelbeslag som er anvendelige til en række lette gør-set-selv installationer. De aflange huller betyder at man kan efterjustere beslagene hvis underlaget rykker sig under montagen.

Anvendelsesklasse 2
Indoor
Acier galvanisé Z275

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346

Fordele

  • De to aflange huller gør monteringen nemmere

Applikationer

Samlinger

  • Supporting member type: wood, concrete, metal, PVC.
  • Supported member type: wood, concrete, metal, PVC.

Anvendelsesområder

  • Anvendelige til en række lette gør-set-selv installationer

Teknisk data

Dimensioner

Mål

Art. nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 Ø6.5x30 Ø6.5x45 Ø6.5x50 Ø6.5x55 Ø6.5x65 Obround Ø5 Ø8,5x30 Obround

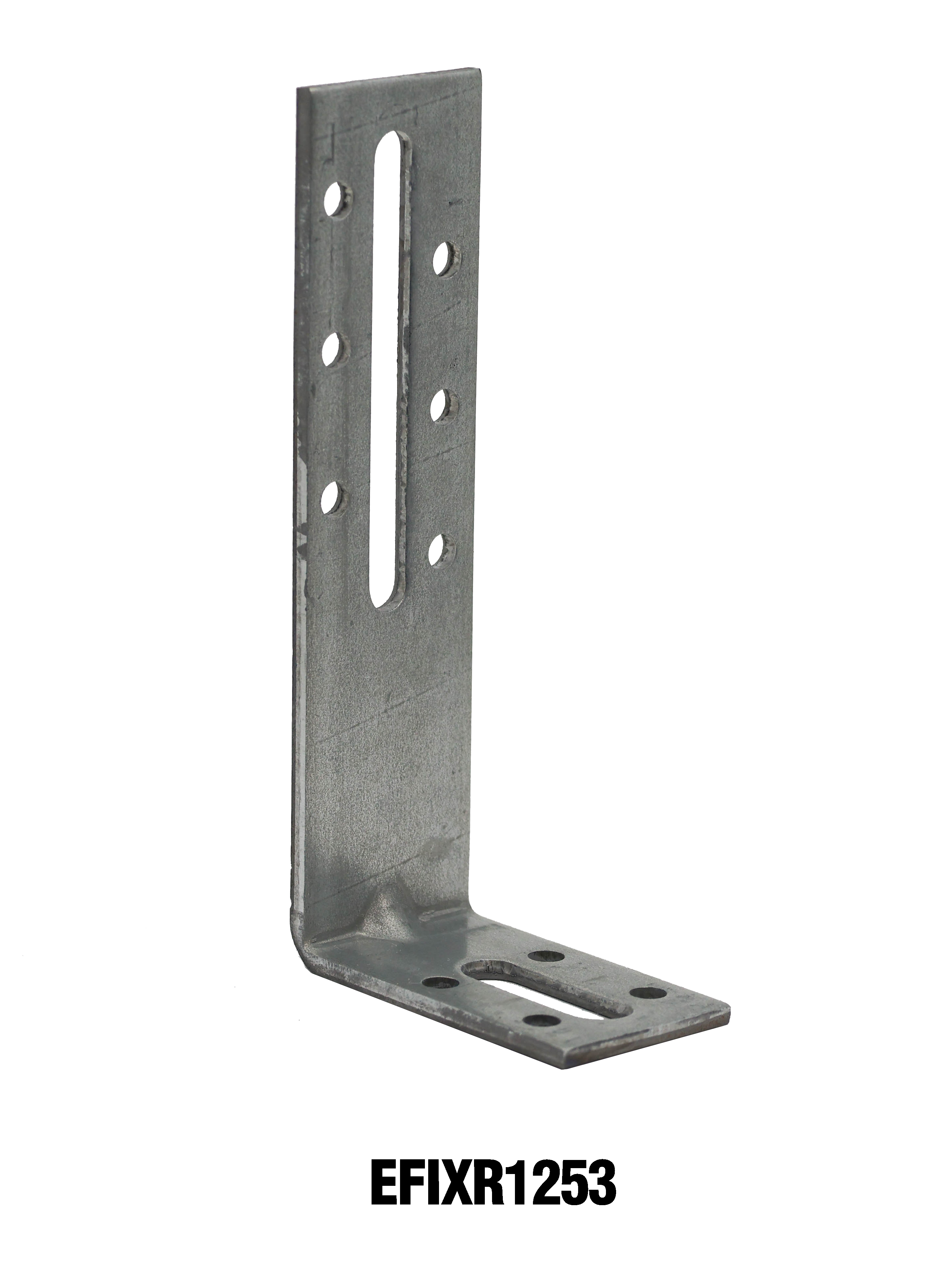

EFIXR553 50 54 30 2 4 1 - - - - - 4 1 -

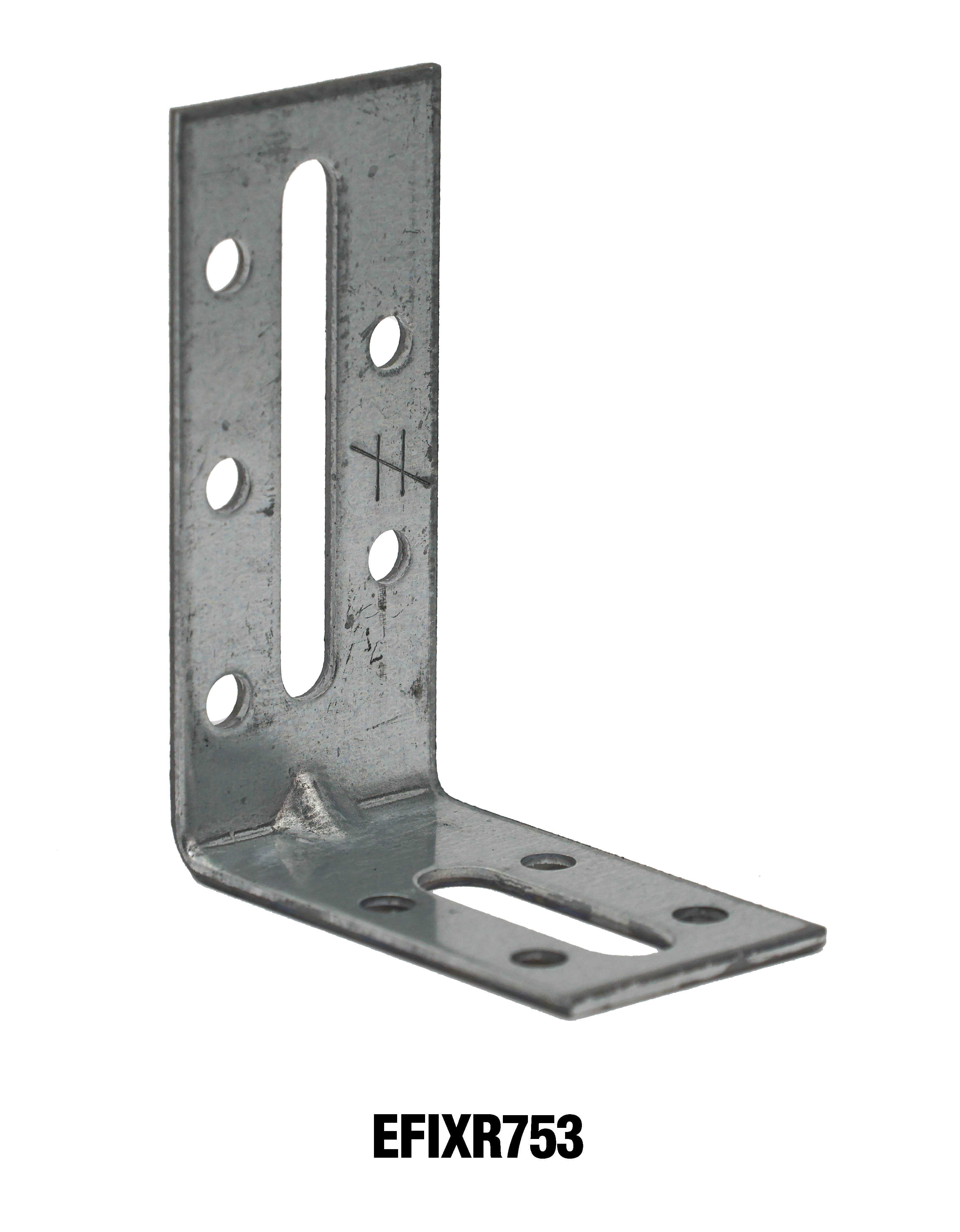

EFIXR753 70 54 30 2 5 - - 1 - - - 4 1 -

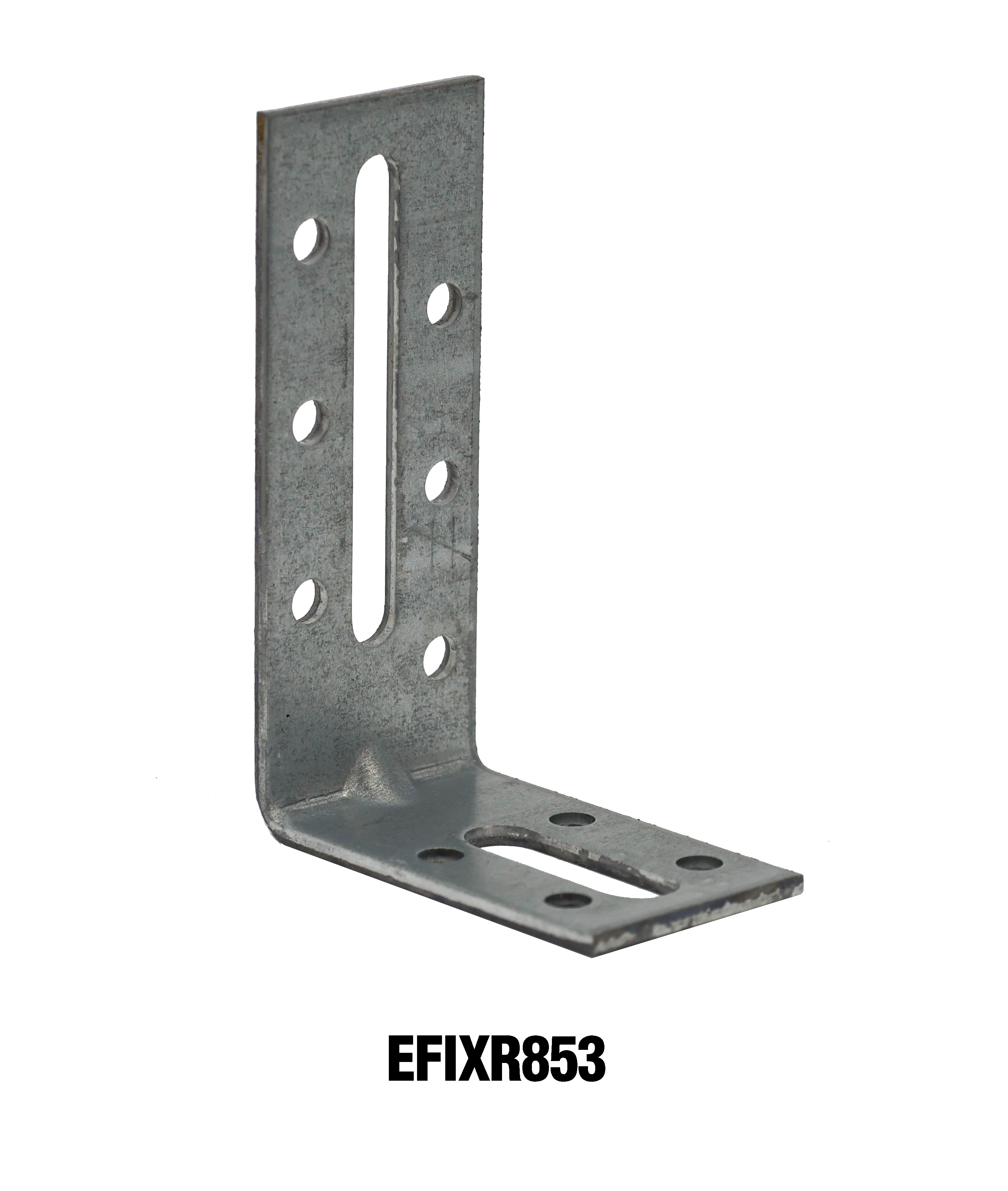

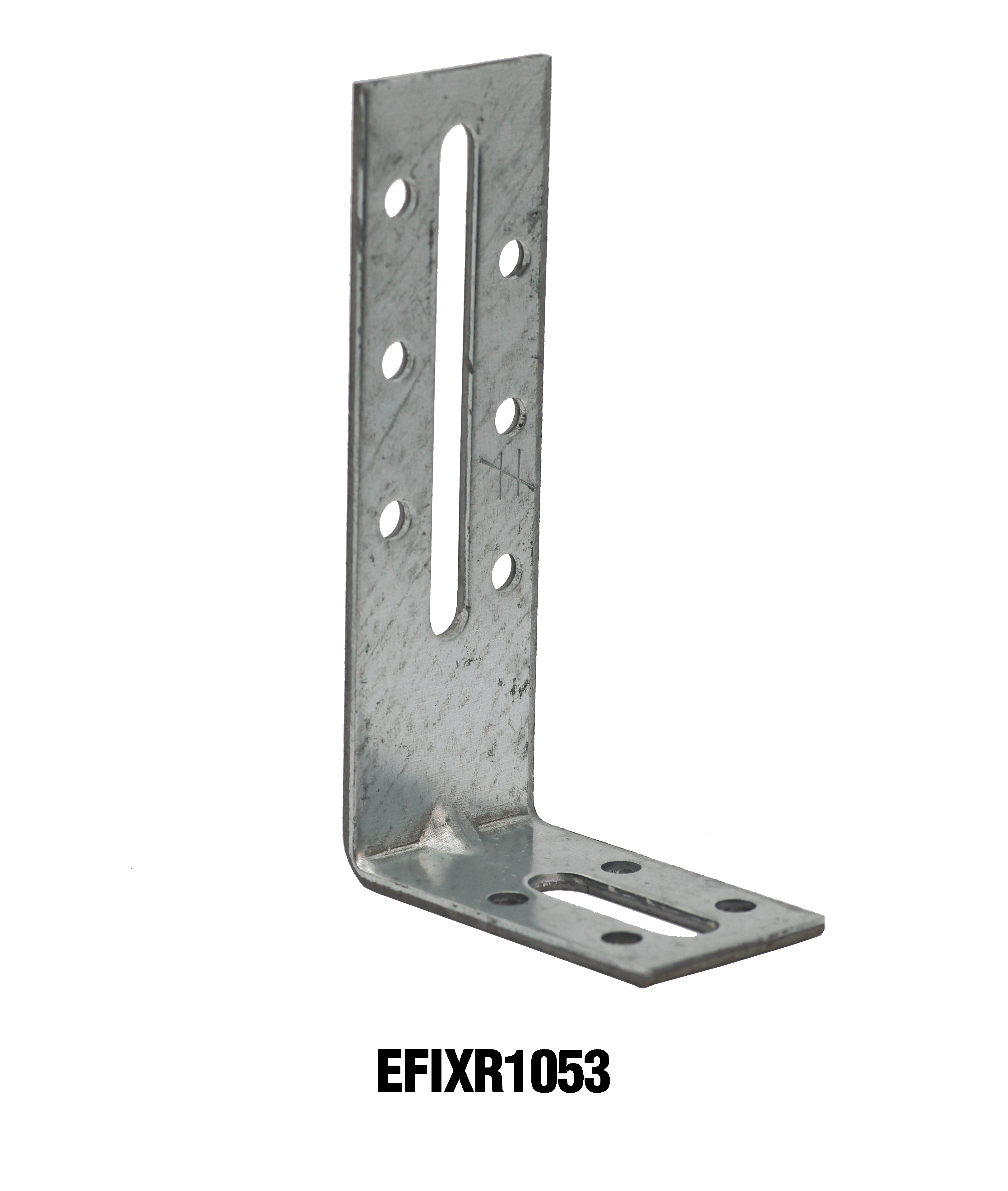

EFIXR853A 80 55 30 2.5 6 - - - 1 - - 4 1 -
EFIXR853B 80 50 30 3 8 - 1 - - - - 4 1 -
EFIXR1053 100 54 30 2.5 6 - - - - 1 - 4 1 -
EFIXR1253 120 54 30 3 6 - - - - 1 - 4 1 -

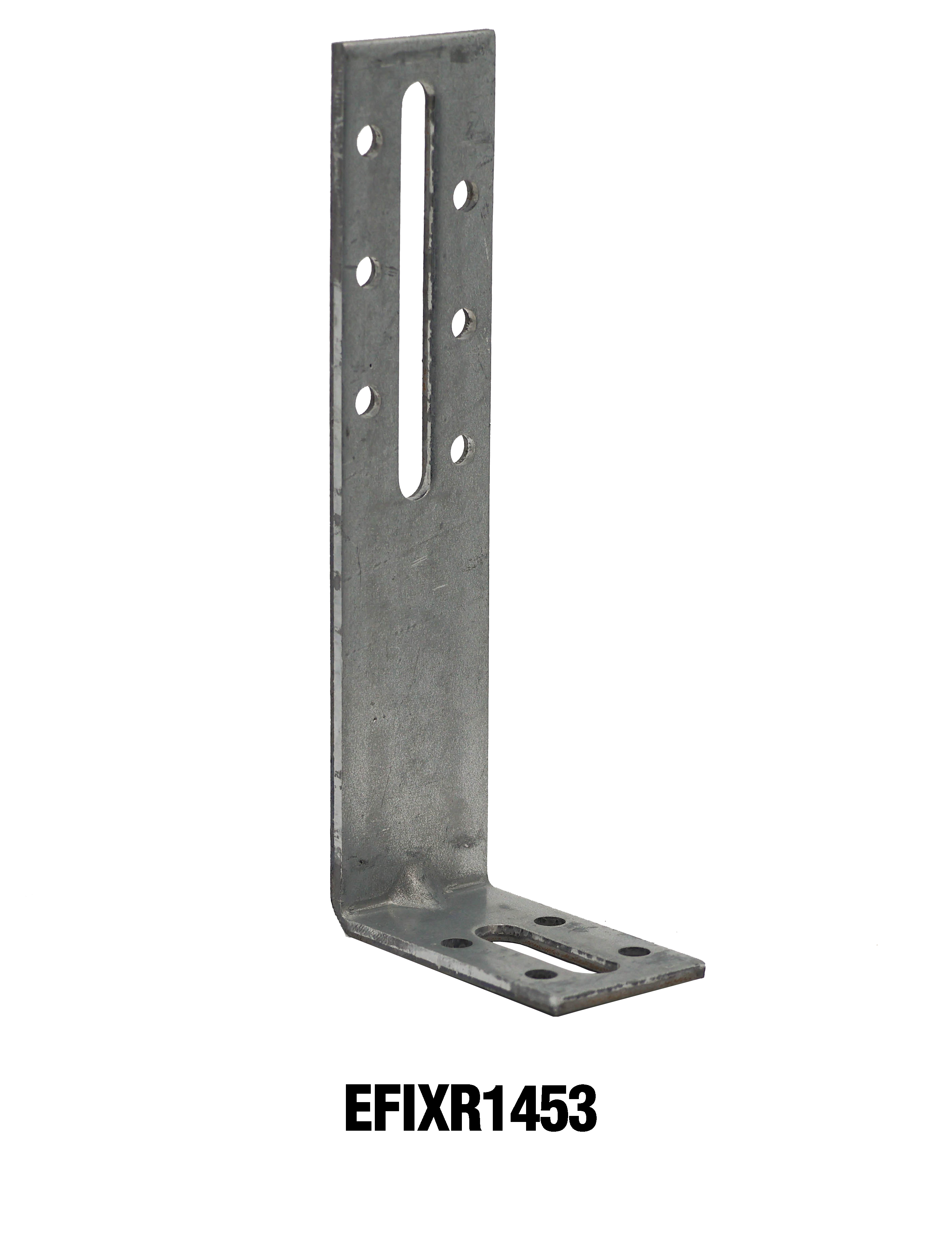

EFIXR1453 140 54 30 3 6 - - - - 1 - 4 1 -

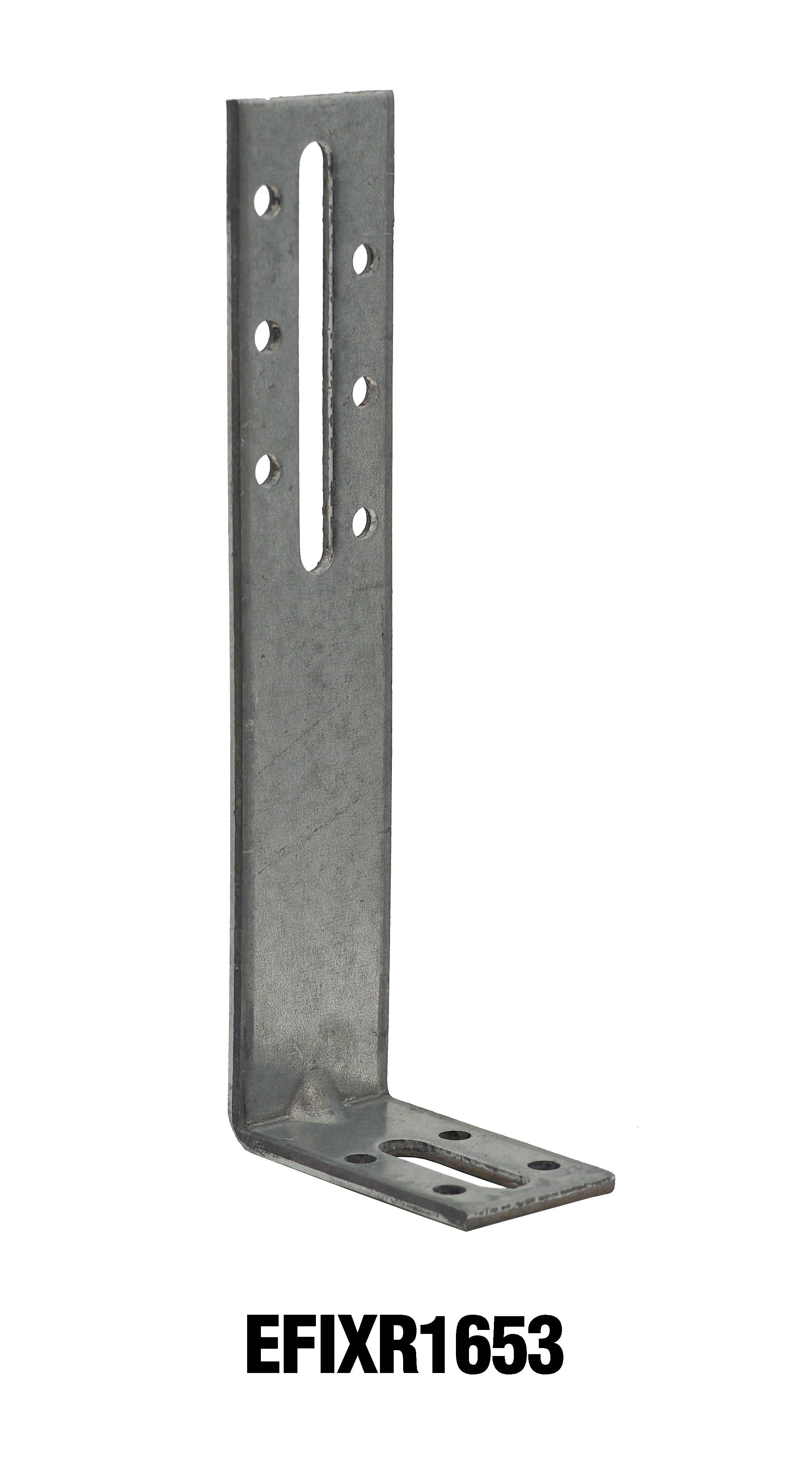

EFIXR1653 160 54 30 3 6 - - - - 1 - 4 1 -
EFIXR553C50 50 54 30 2 4 1 - - - - 1 x Ø6.5x30 4 - 1 x Ø8.5x30
EFIXR753C50 70 54 30 2 5 1 - - - - 1 x Ø6.5x50 4 - 1 x Ø8.5x30
EFIXR1053C50 100 54 30 2.5 6 - - - - - 1 x Ø6.5x65 4 - 1 x Ø8.5x30
EFIXR1253C50 120 54 30 3 6 - - - - - 1 x Ø6.5x65 4 - 1 x Ø8.5x30

Installation

Installation

Fastgørelse

  • Til fastgørelse på træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer

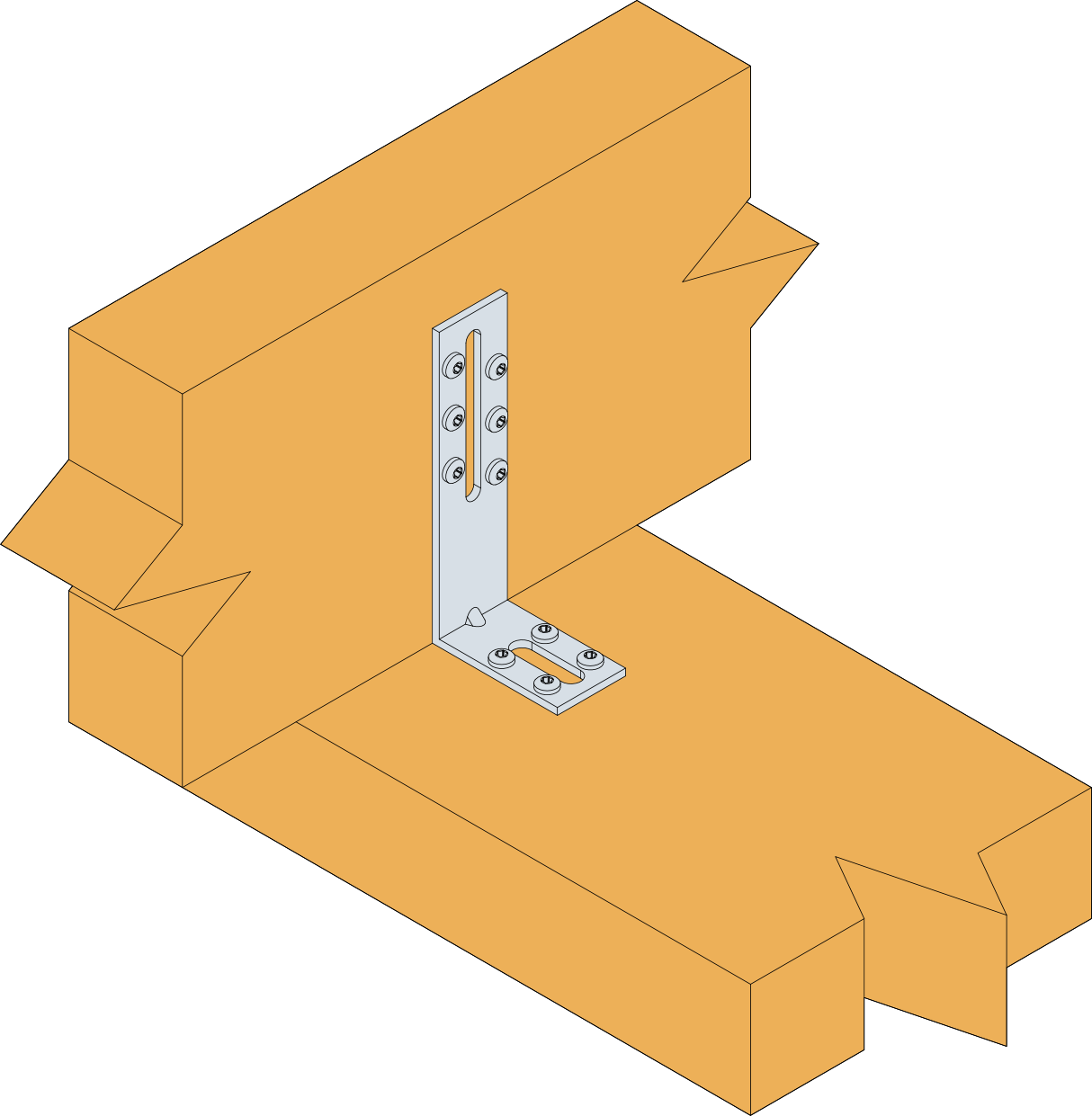

Monteringsvejledning

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
