SPF-Z
ZPRO Tagåseanker

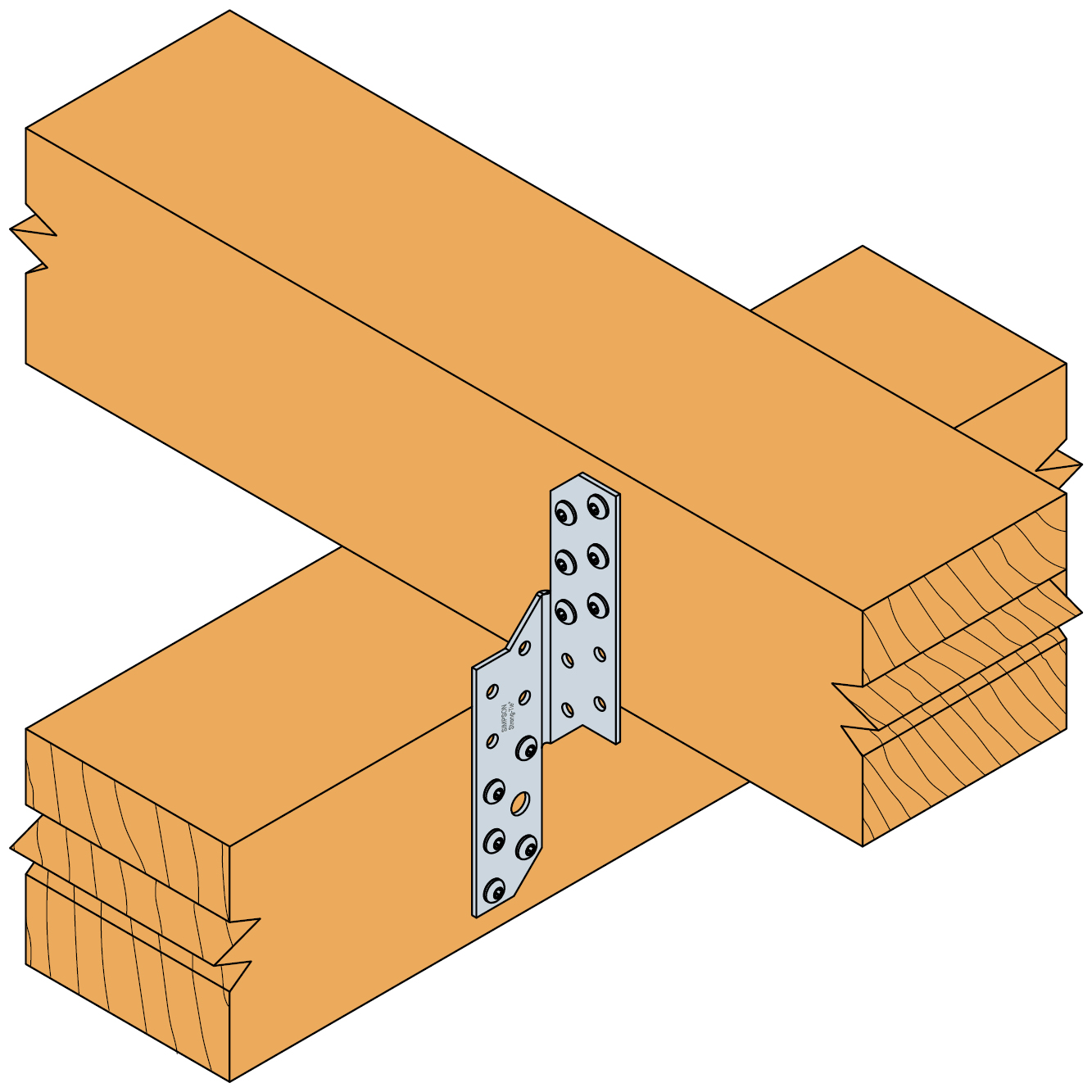

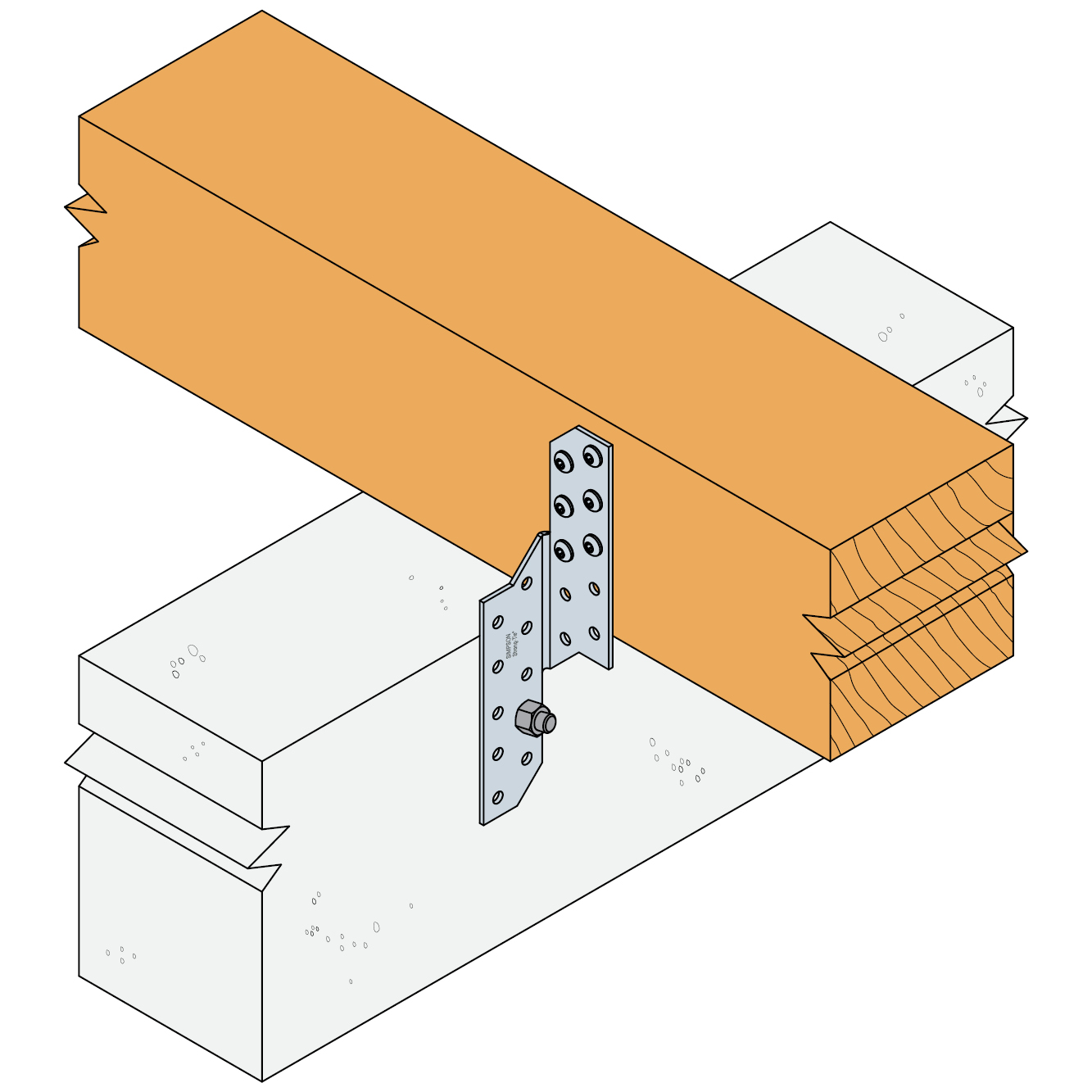

ZPRO SPF tagåseankre anvendes til forankring mod sug i udendørs konstruktioner f.eks. terrasser. Beslagene kan også optage horisontale kræfter. Afhængig af belastningen anvendes 2 eller 4 beslag pr. samling. Ved anvendelse af 2 beslag placeres de diagonalt overfor hinanden.

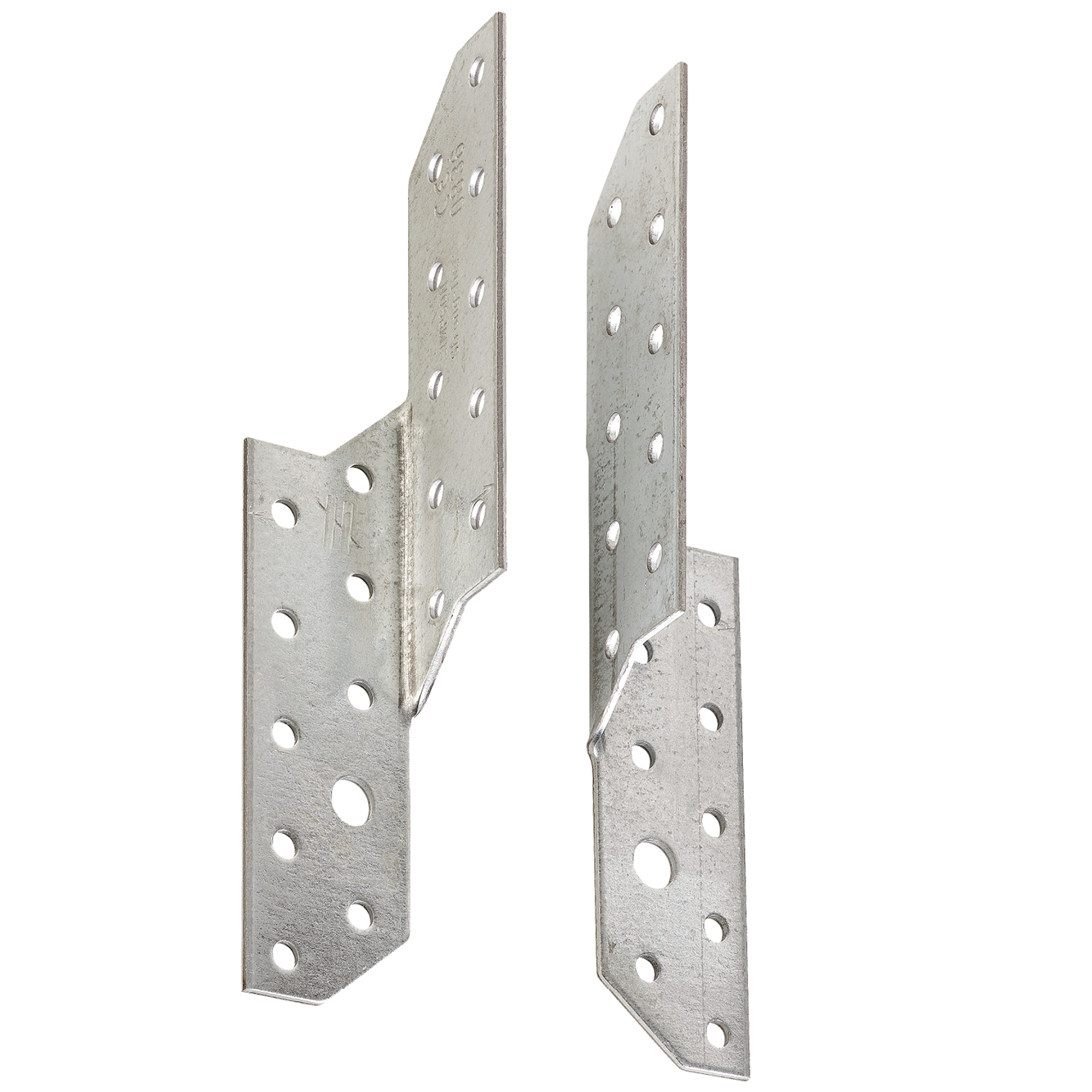

Bemærk: beslagene fremstilles i højre- og venstreudgaver og sælges enkeltvis.
CE mærket
Aftalegrundlag
Anvendelsesklasse 3
Outdoor
ZPRO
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
DIMENSIONER
| Art. nr. | DB nr. | Dimensioner [mm] | Huller flig A | Huller flig B | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 | Ø5 | Ø9 | ||
| SPF210LZ | - | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF210RZ | - | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
Bemærk: beslagene fremstilles i højre- og venstreudgaver og sælges enkeltvis.
SPF...R = right = højre
SPF...L = left = venstre

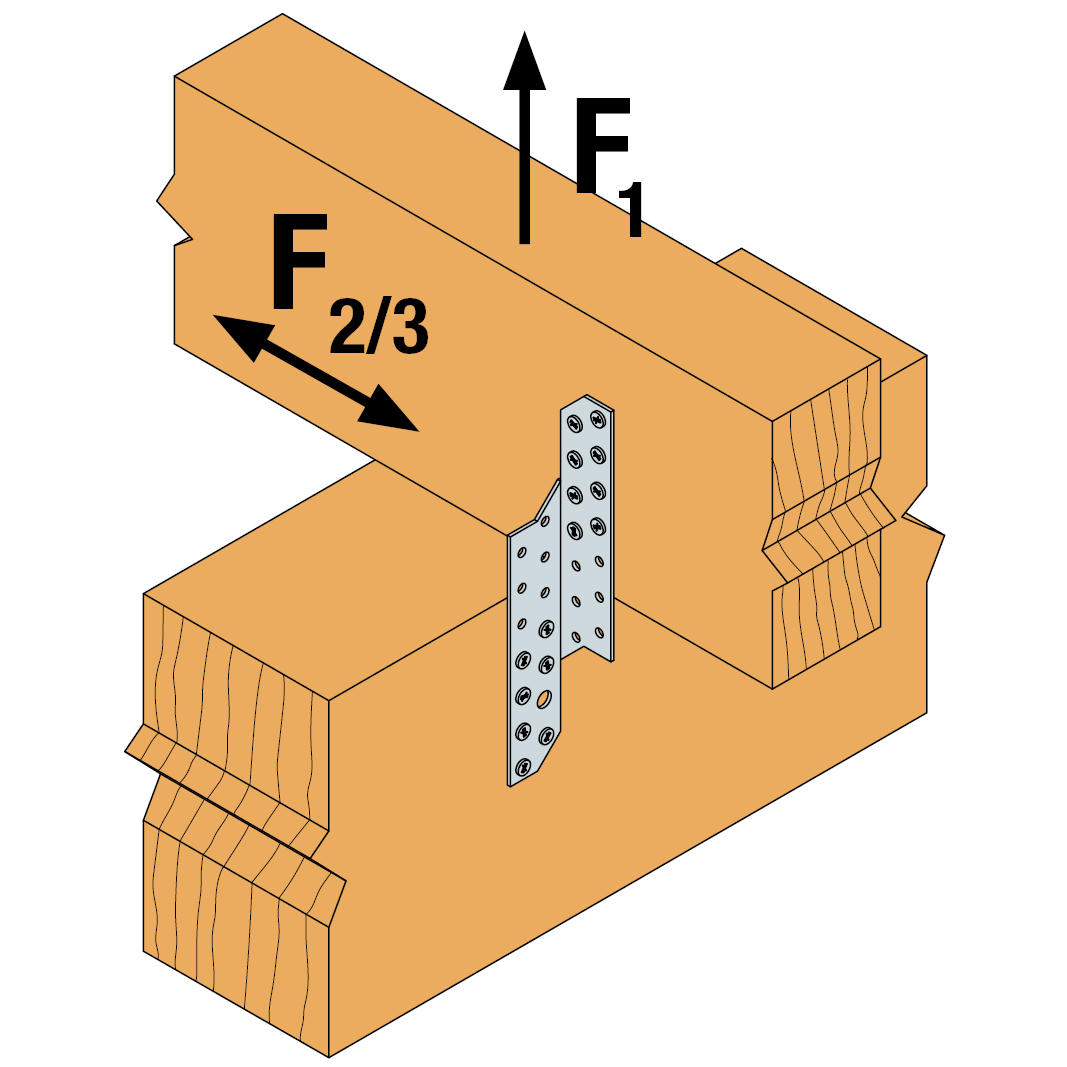

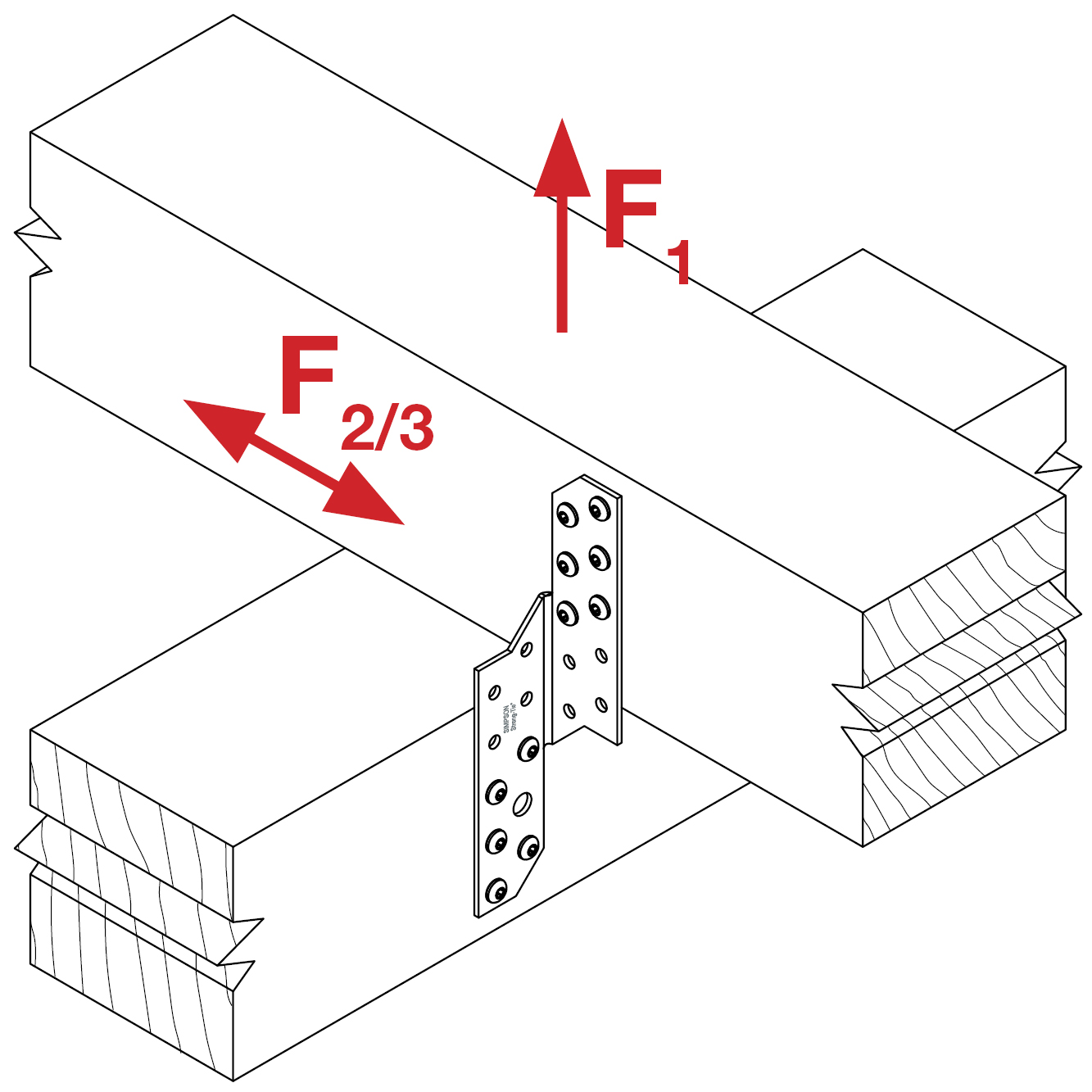

KARAKTERISTISK BÆREEVNE - BJÆLKE-BJÆLKESAMLING, 1 BESLAG
| Art. nr. | Karakteristisk bæreevne | |||||||
|---|---|---|---|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne | |||||||
| HB | SB | R1.k | R2.k | R3.k | ||||
| Antal | Antal | CNA4,0x40 | CNA4,0x60 | CNA4,0x40 | CNA4,0x60 | CNA4,0x40 | CNA4,0x60 | |
| SPF210LZ | 7 | 7 | min(9,7 ; 8,4 /kmod) | min(12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 1.5 | 2.5 |
| SPF210RZ | 7 | 7 | min(9,7 ; 8,4 /kmod) | min(12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 1.5 | 2.5 |
Hvis åsen er forhindret i at rotere, vil bæreevnen R1,k i en samling med kun et SPF tagåsanker være halvdelen af bæreevnen i en samling med to ankre. Hvis åsen kan rotere, se ETA’en på vores hjemmeside
R2,k = R3,k: Det forudsættes, at kraften angriber max. 20 mm over bjælken. Søm placeres så tæt som muligt på underside ås/overside bjælke under hensyntagen til minimum kantafstande.
