ABR-Z
ZPRO Vinkelbeslag med nøglehulsribbe

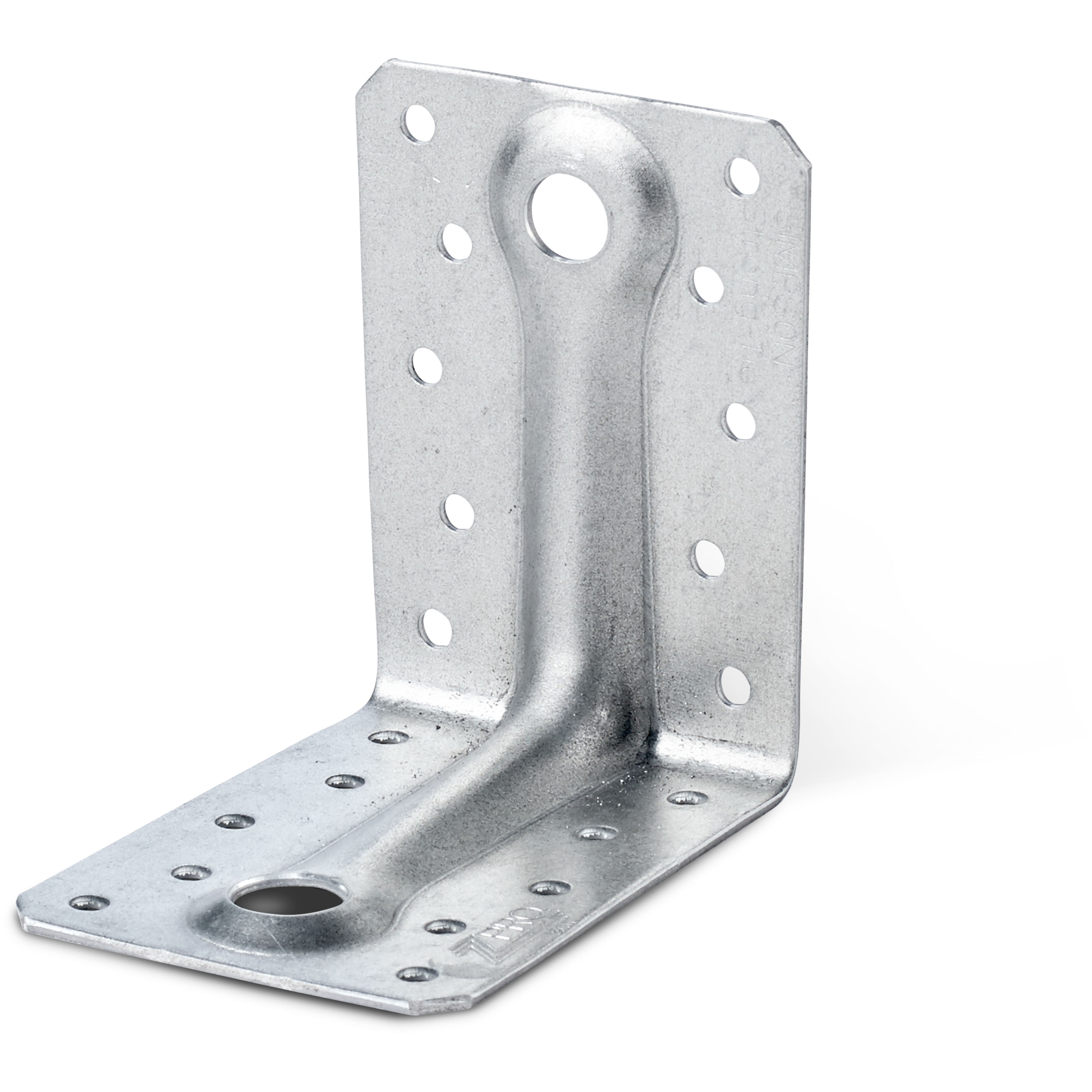

ABR9020Z vinkelbeslag med den karakteristiske nøglehulsribbe anvendes til samlinger i bærende trækonstruktioner.
ZPRO er en unik korrosionsbeskyttende coating, som yder tilsvarende korrosionsbeskyttelse som ved ekstra varmforzinket stål med 55 μm zink.
CE mærket
Aftalegrundlag
Anvendelsesklasse 3
ZPRO
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | DB nr. | Dimensioner [mm] | Huller flig A | Huller flig B | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø7 | Ø11 | Ø14 | Ø5 | Ø9 | Ø13 | Ø14 | ||

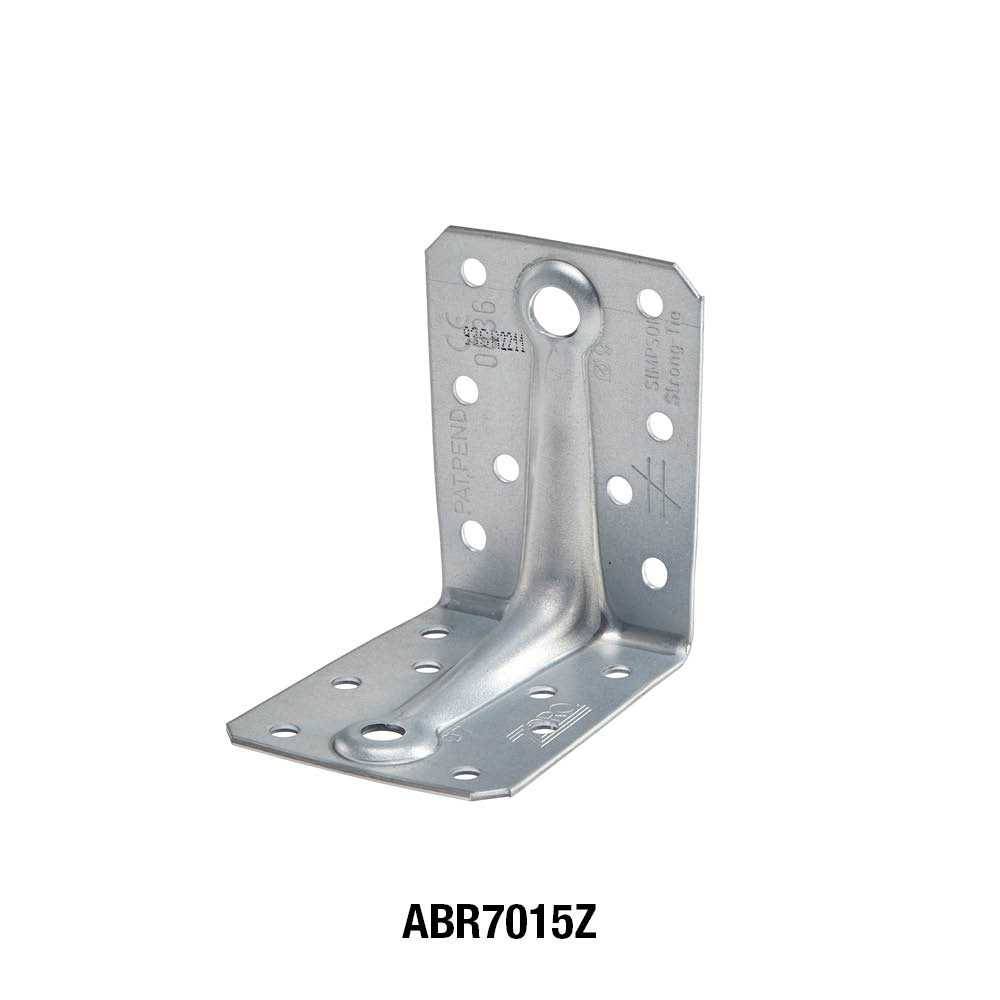

| ABR7015Z | 2048395 | 70 | 70 | 55 | 1.5 | 8 | 1 | - | - | 8 | 1 | - | - |

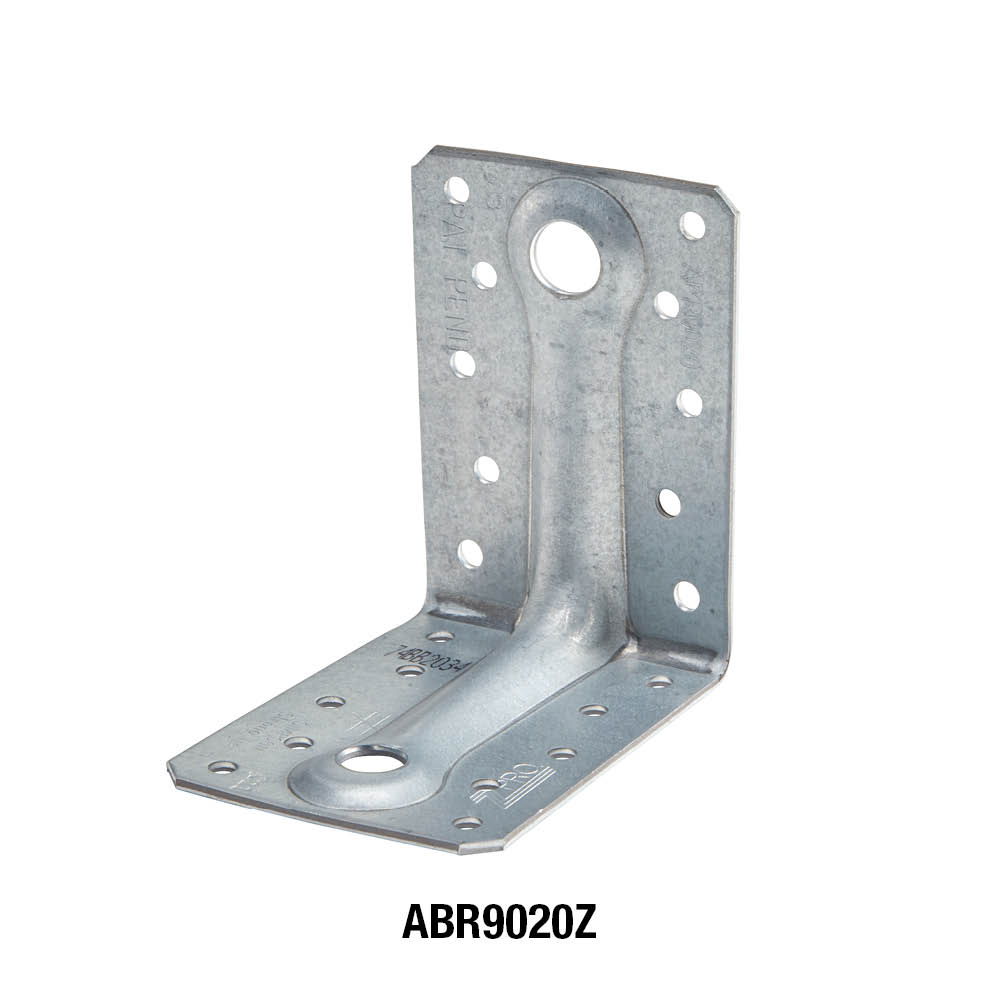

| ABR9020Z | 1938737 | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |

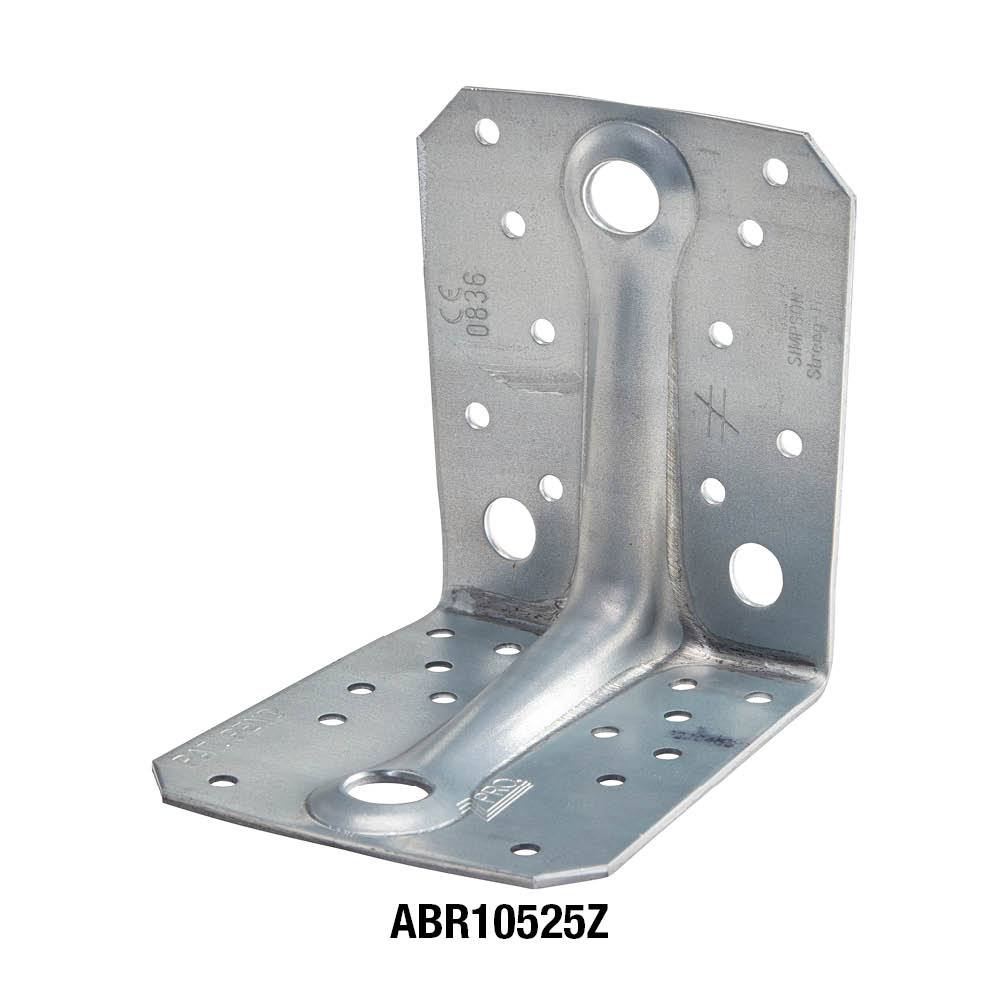

| ABR10525Z | 2048396 | 105 | 105 | 90 | 2.5 | 10 | - | 2 | 1 | 14 | - | - | 1 |
For kombineret last:
Karakteristisk bæreevne - Bjælke-bjælkesamling - Maksimum udsømning
| Art. nr. | Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||
| Flig A | Flig B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| Antal | Antal |
CNA 4.0x35 |
CNA 4.0x40 |
CNA 4.0x60 |
CNA 4.0x35 |
CNA 4.0x40 |
CNA 4.0x60 |
CNA 4.0x35 |
CNA 4.0x40 |
CNA 4.0x60 | |
| ABR7015Z | 6 | 8 | 5.2 | 6.1 | - | 6.7 | 7.3 | - | 4.2 /kmod^0,3 | 4.8 /kmod^0,3 | - |
| ABR9020Z | 8 | 10 | 9.7 | 10.8 | 14.9 | 9.4 | 10.3 | 13 | 4.6 /kmod^0,7 | 4.9 /kmod^0,7 | 5.8 /kmod^0,6 |
| ABR10525Z | 10 | 14 | 12.7 | 17.2 | 29.5 | 10.7 | 12.2 | 19.7 | 10.6/kmod^0,2 | 11.5 /kmod^0,4 | 13.1 /kmod^0,8 |
R4/5 er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm
Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning
| Art. nr. | Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||
| Flig A | Flig B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| Antal | Antal |
CNA 4.0x35 |
CNA 4,0x40 |
CNA 4,0x60 |
CNA 4.0x35 |
CNA 4,0x40 |
CNA 4,0x60 |
CNA 4.0x35 |
CNA 4,0x40 |
CNA 4,0x60 | |
| ABR9020Z | 4 | 6 | 4.9 | 5.9 | 9.8 | 5.9 | 6.4 | 8.1 | 4.6 /kmod^0,6 | 4.8 /kmod^0,7 | 5.8/kmod^0.6 |
| ABR10525Z | 6 | 6 | 4.8 | 5.7 | 9.5 | 9.7 | 10.6 | 14.3 | Refer to ETA-06/0106 | Refer to ETA-06/0106 | Refer to ETA-06/0106 |
R4/5 er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm

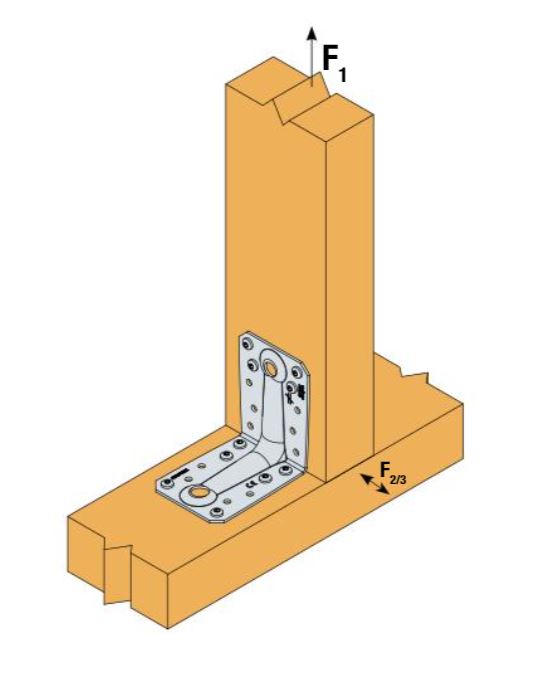

Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning - 2 vinkelbeslag
| Art. nr. | Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning | |||
|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||
| Flig A | Flig B | R1,k | R2.k = R3.k | |
| Antal | Antal | CSA5.0x40Z | CSA5.0x40Z | |
| ABR9020Z | 4 | 6 | 11.8 | 7.1 |
| ABR10525Z | 6 | 8 | 25.5 | 14.2 |
