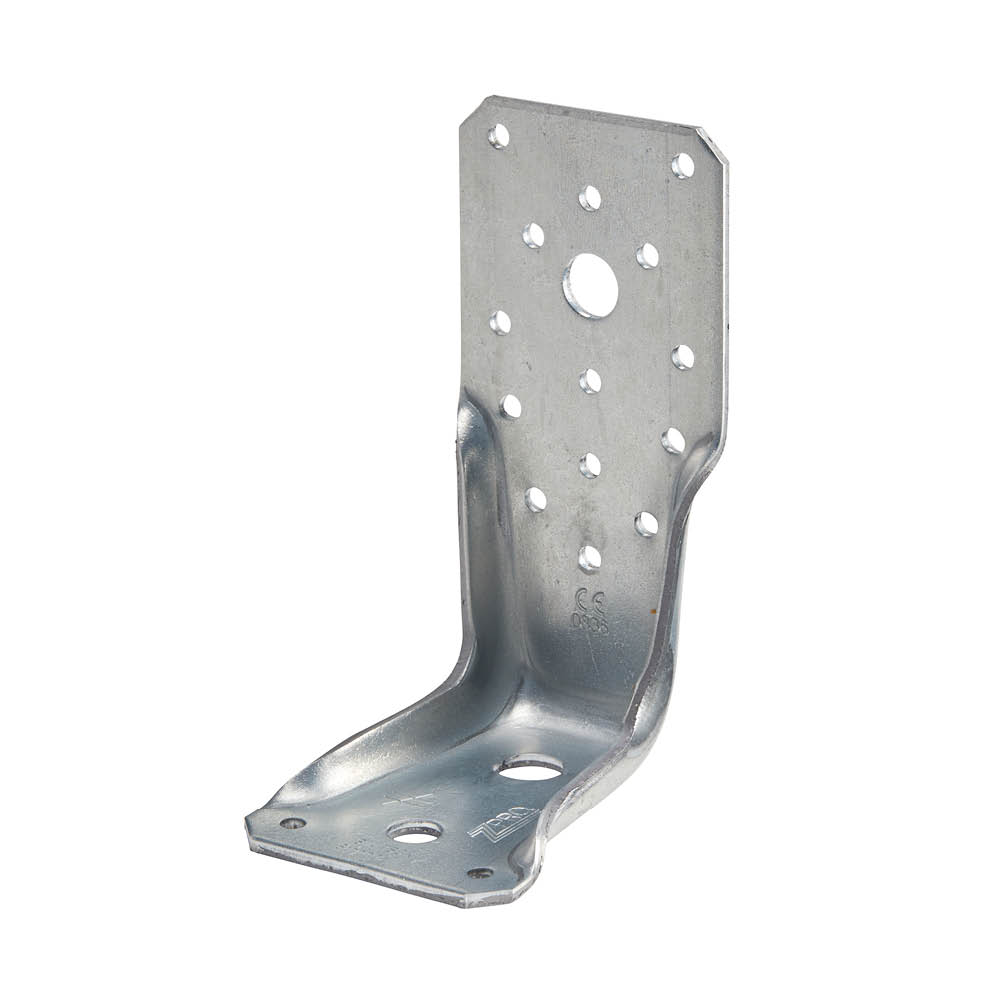

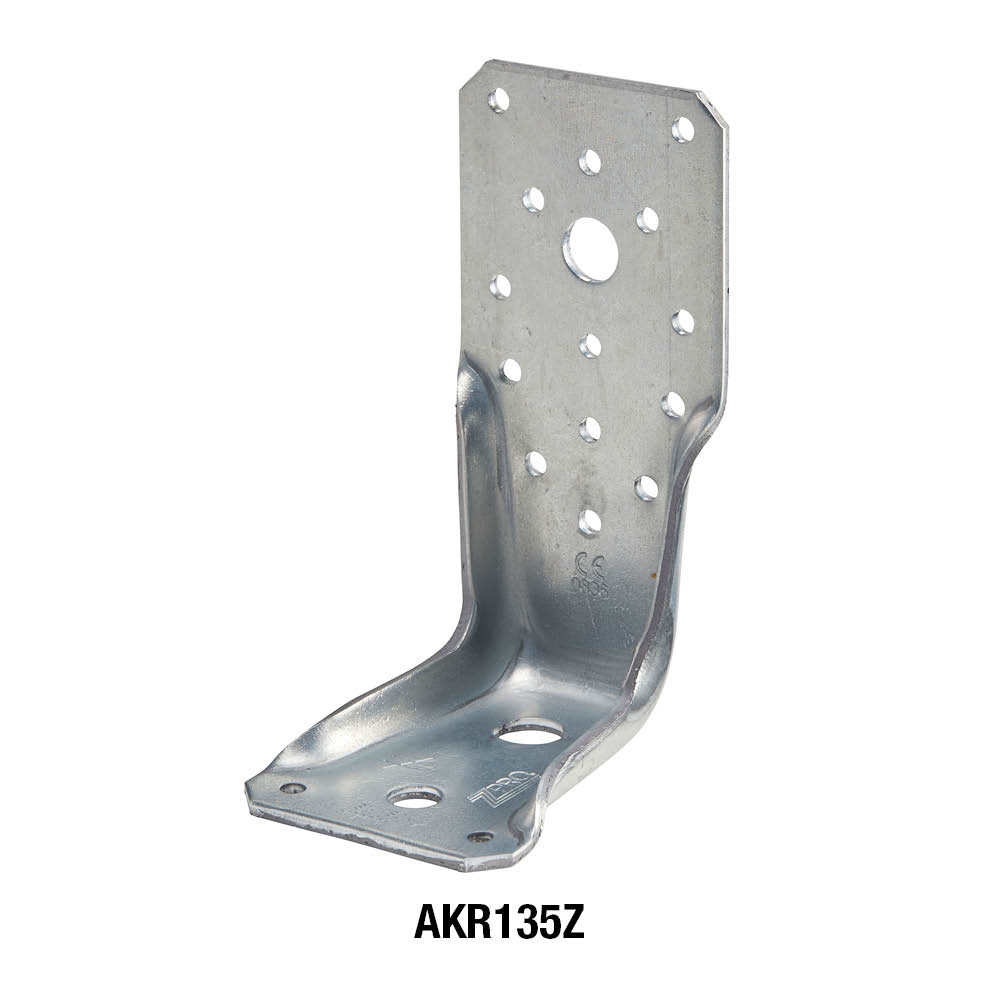

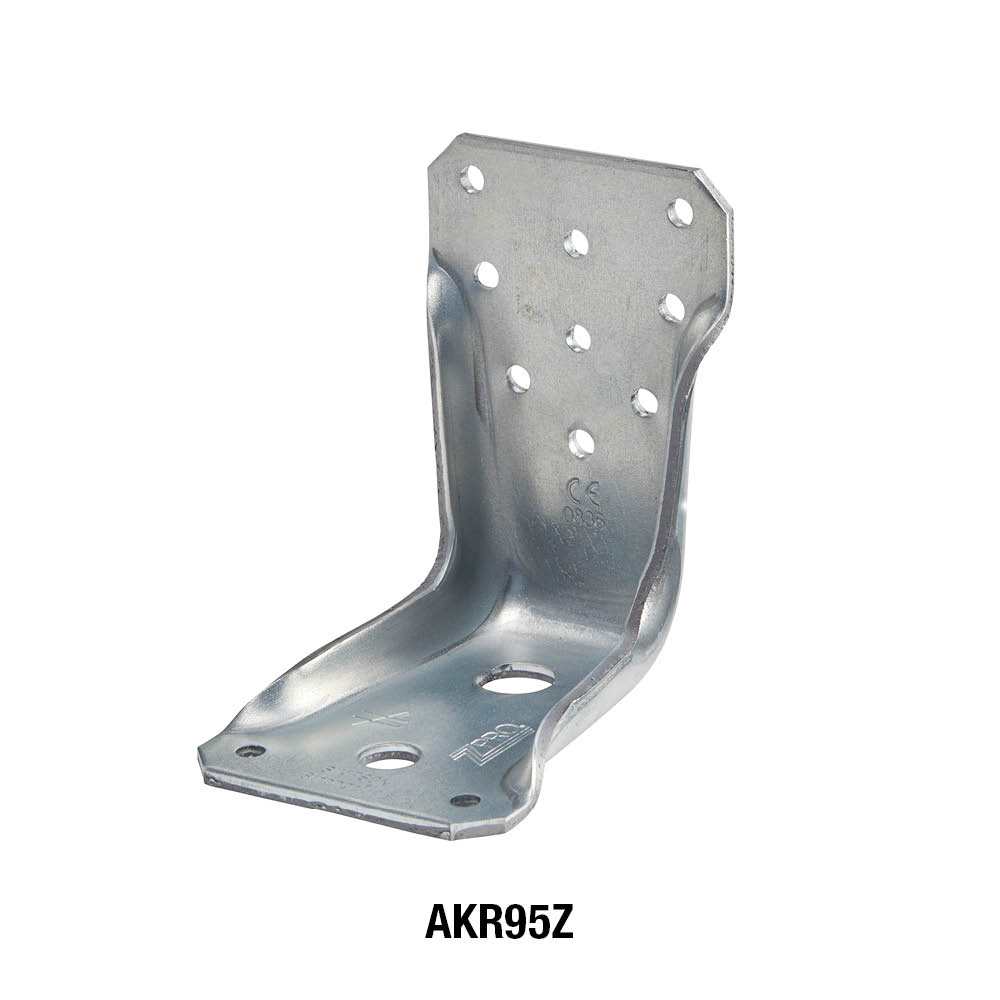

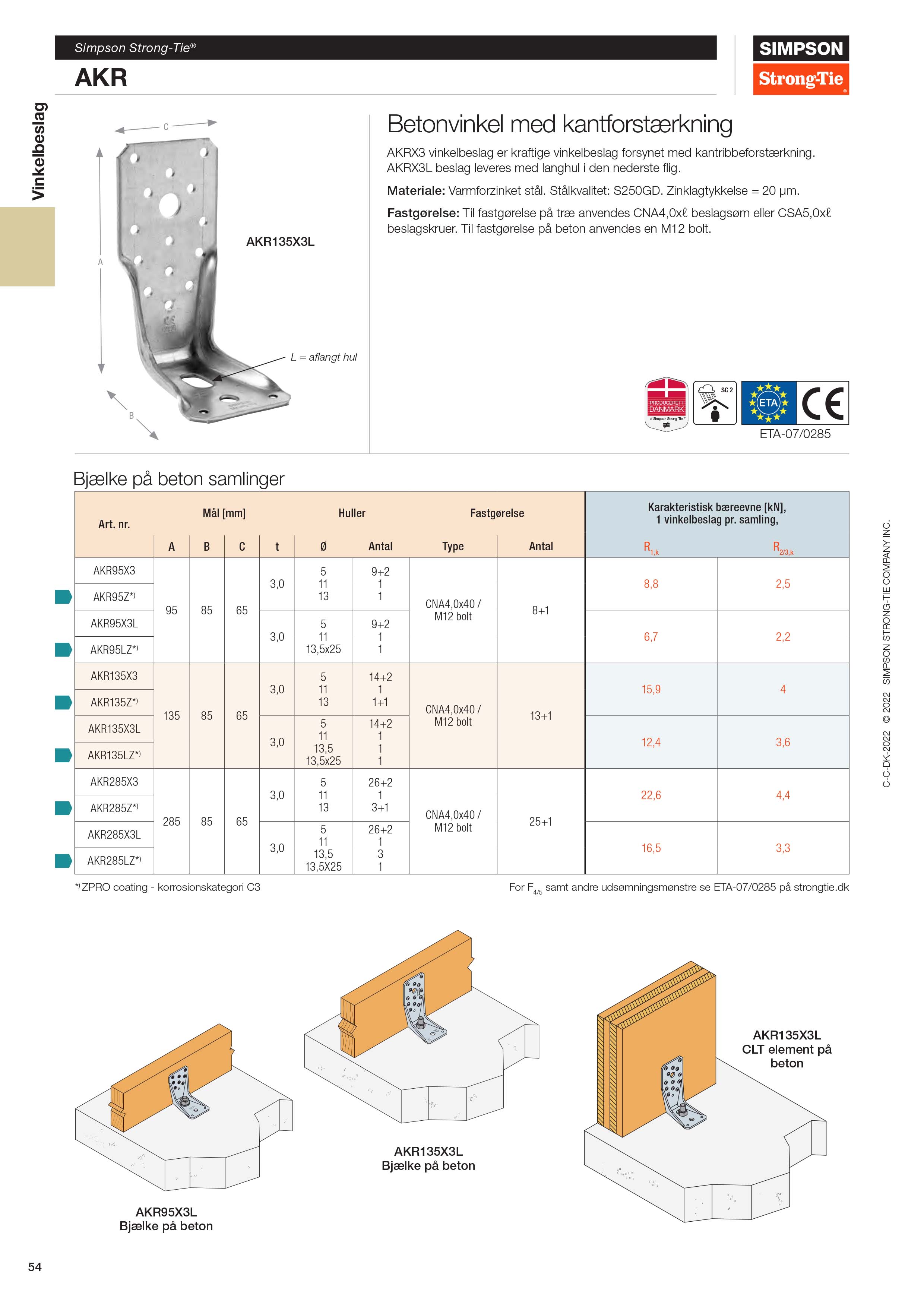

AKR-Z
ZPRO Vinkelbeslag til beton

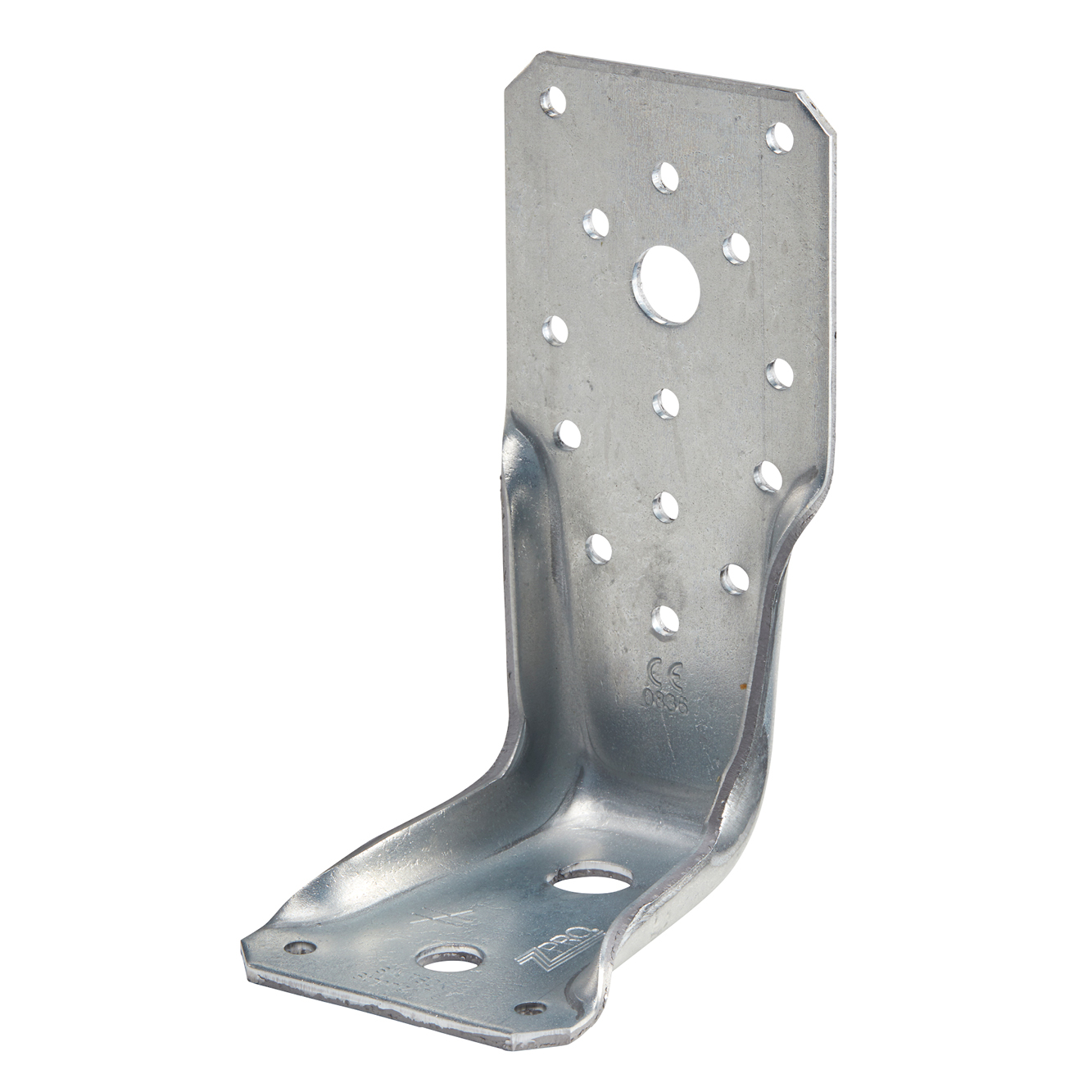

AKR vinkelbeslag er i 3 mm tykkelse og forsynet med kantribbeforstærkning, hvilket øger beslagenes stivhed og styrke væsentligt. AKR vinkelbeslag anvendes til samling af trædele på beton.
ZPRO er en unik korrosionsbeskyttende coating, som yder tilsvarende korrosionsbeskyttelse som ved ekstra varmforzinket stål med 55 μm zink - korrosionskategori C3 (EN ISO 12944).

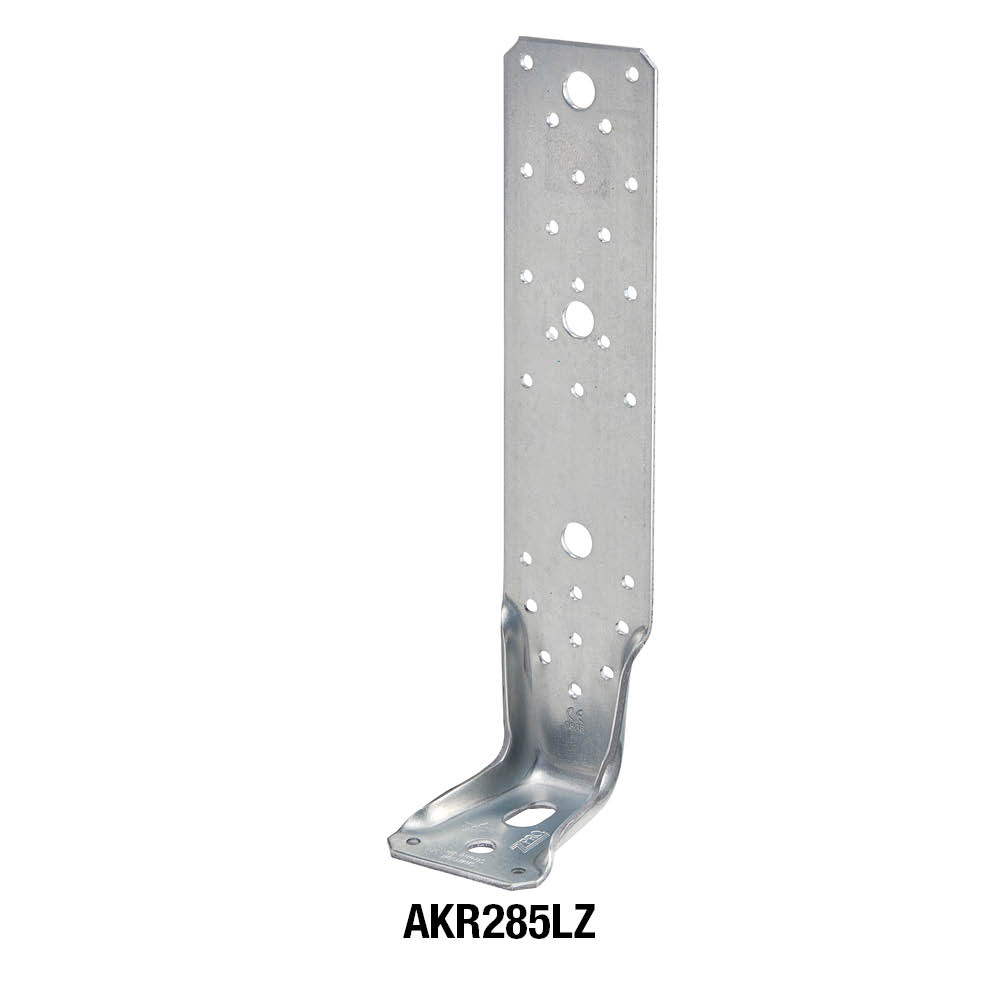

De er forsynet med sømhuller i den ene flig og bolthul i den anden flig. Vinkel AKR95LZ, AKR135LZ og AKR285LZ er forsynet med et langhul i den ene flig (L = langhul).
CE mærket
Aftalegrundlag
Anvendelsesklasse 3
ZPRO
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | DB nr. | Dimensioner [mm] | Huller flig A | Huller flig B | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5 | Ø13.5x25 | ||
| AKR95Z | 2048459 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - |
| AKR95LZ | 2048462 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | - | 1 |
| AKR135Z | 2048465 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 | - |
| AKR135LZ | 2048466 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | - | 1 |
| AKR285Z | 2048467 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 | - |
| AKR285LZ | 2048468 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | - | 1 |

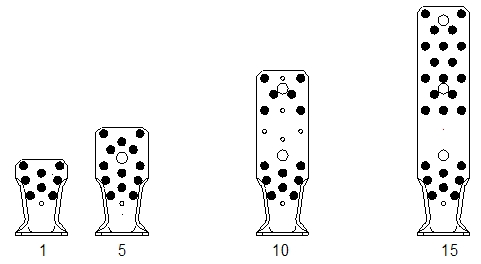

Nedenfor kan du se lastbæreevnerne til sømmønstrene: fuld udsømning, delvis udsømning og søjlesamlinger. Andre samlingsmuligheder kan ses i ETA'en.
Karakteristisk bæreevne - Bjælke-betonsamling - Fuld udsømning
| Art. nr. | Karakteristisk bæreevne - Bjælke-betonsamling - Fuld udsømning | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Udsømning |
Udsøm- nings nr. | Karakteristisk bæreevne - 2 beslag pr. samling [kN] | ||||||||||
| Flig A | Flig B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Antal | Type | Antal | Type |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 / 50 / 60 | ||
| AKR95Z | 8 | CNA* | 1 | Ø12* | 1 | min (17.55 ; 25.04/kmod + 13.2) | min (22.64 ; 25.04/kmod + 17.6) | min (26.48 ; 25.04/kmod + 22) | 5 | 6.2 | 6.9 | 15.75 / kmod |
| AKR95LZ | 8 | CNA* | 1 | Ø12** | 1 | min (13.31 ; 25.04/kmod + 8.92) | min (17.4 ; 25.04/kmod + 11.89) | min (20.89 ; 25.04/kmod + 14.87) | 4.4 | 5.6 | 6.4 | - |
| AKR135Z | 13 | CNA* | 1 | Ø12** | 5 | min (31.78 ; 25.04/kmod + 8.69) | min (40.69 ; 25.4/kmod + 11.58) | min (46.92 ; 25.04/kmod + 14.48) | 8 | 10.1 | 11.2 | 15.75 / kmod |
| AKR135LZ | 13 | CNA* | 1 | Ø12** | 5 | min (24.88 ; 25.04/kmod + 5.87) | min (32.34 ; 25.4/kmod + 7.83) | min (38.36 ; 25.04/kmod + 9.78) | 7.2 | 9.1 | 10.4 | - |
| AKR285Z | 25 | CNA* | 1 | Ø12** | 15 | min (45.25 ; 25.04/kmod + 8.69) | min (58.98 ; 25.04/kmod + 11.58) | min (70.31 ; 25.04/kmod + 14.48) | 8.9 | 11.6 | 14.1 | 15.75 / kmod |
| AKR285LZ | 25 | CNA* | 1 | Ø12** | 15 | min (32.96 ; 25.04/kmod + 5.87) | min (43.42 ; 25.04/kmod + 7.83) | min (52.87 ; 25.04/kmod + 9.78) | 6.6 | 8.7 | 10.7 | - |
* Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.
** Boltens regningsmæssige bæreevne R#,d er bestemt af (boltfaktor x regningsmæssig last i samlingen) for den aktuelle lastretning. Se Simpson Strong-Tie sortimentet for egnede ankre. Typiske produkter kan være MT-CM og AT-HP.

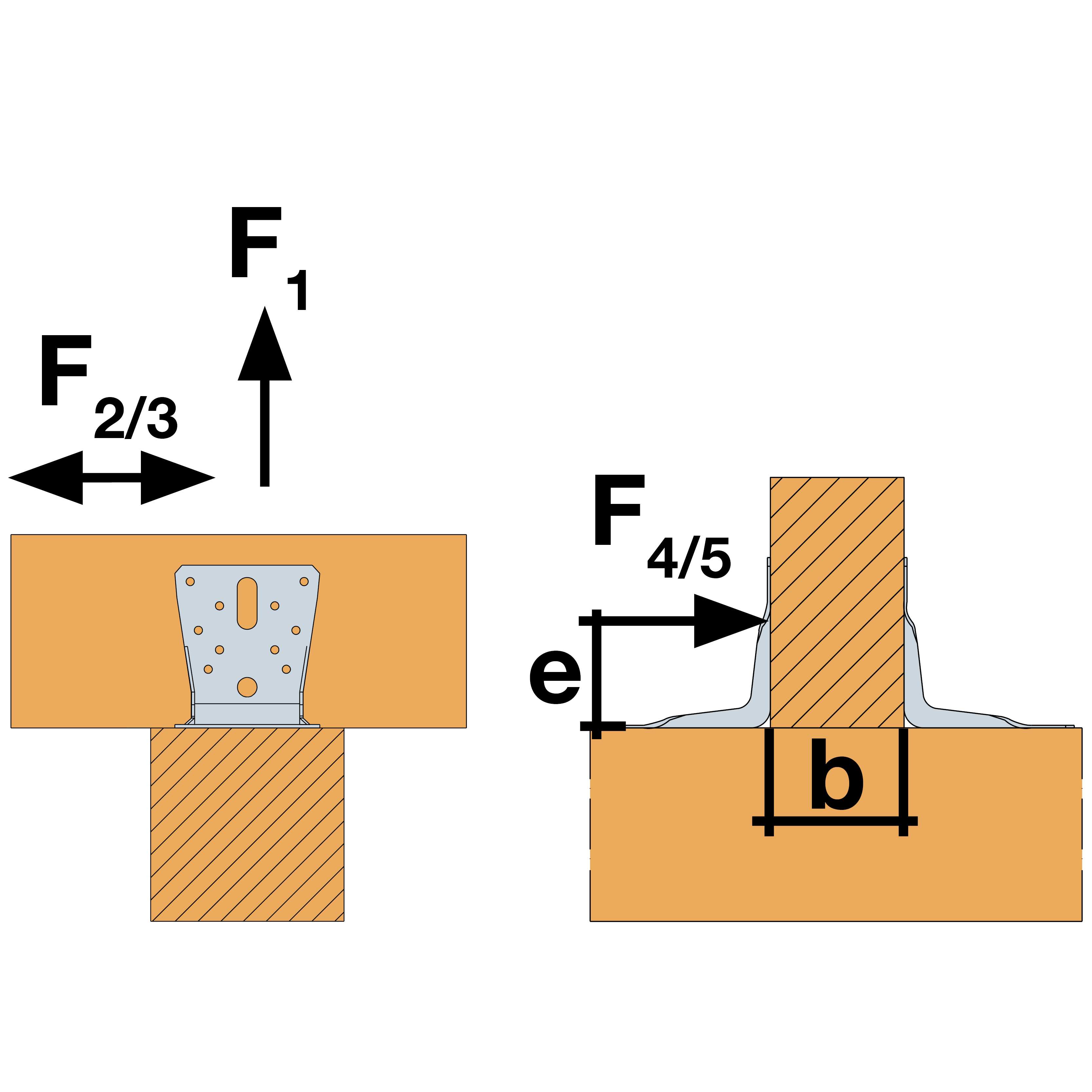

| Faktor til at beregne / check boltene, for forbindelser med 2 AKR | ||
| Retning belastning | kax | klat |
| F1 bolt 1 og bolt 2 | 0,5 | 0 |
| F2/3 bolt 1 og bolt 2 | 0,2 | 0,5 |
| F4/5 bolt 1 for F1,d | 1 | 0 |
| F4/5 bolt 2 | 0,5 | 1 |

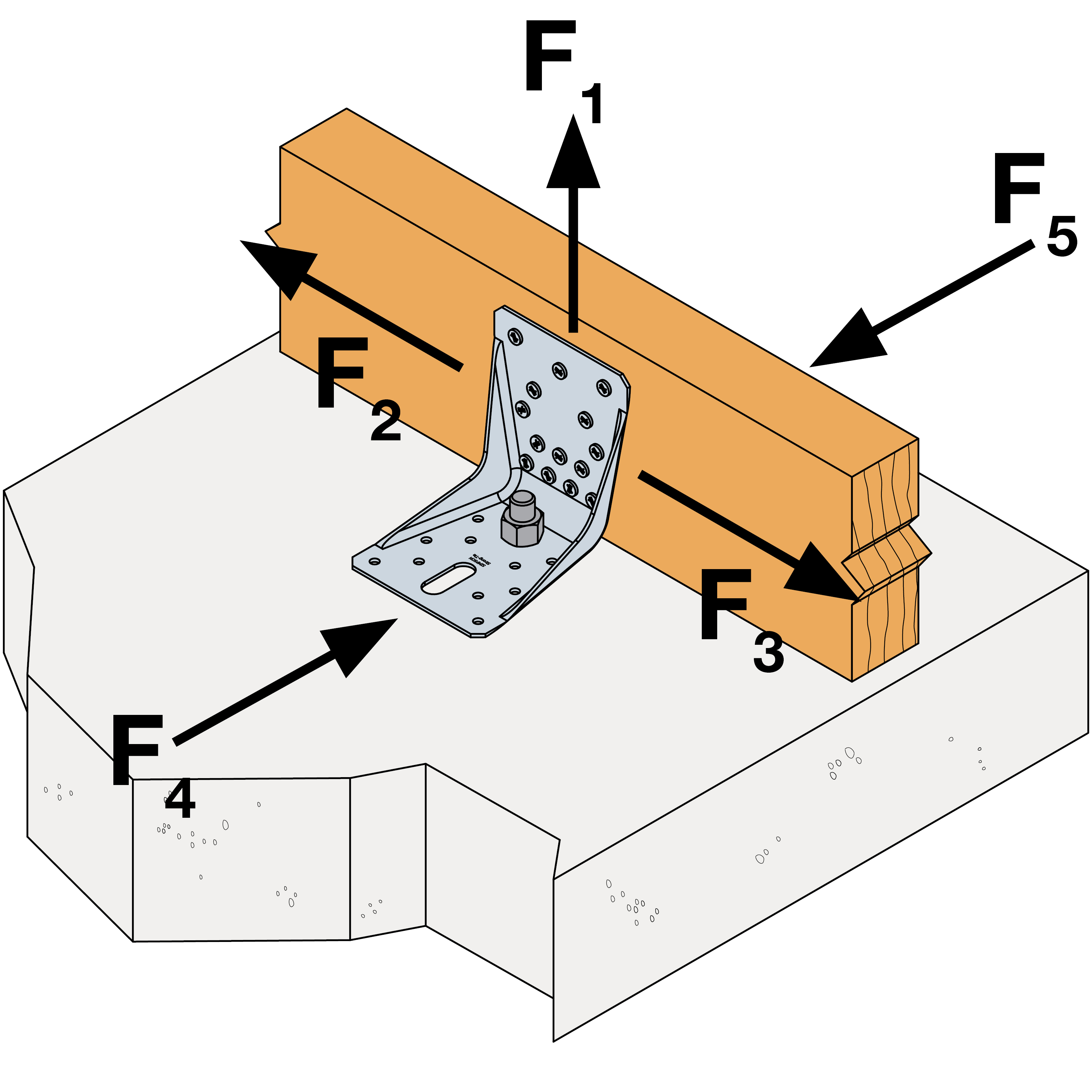

Den AKR hvor lasten F4/5 virker ind mod beslaget (bolt i på vist eksempel) skal checkes for:
Eftervisning
Ved kombineret last skal der eftervises:

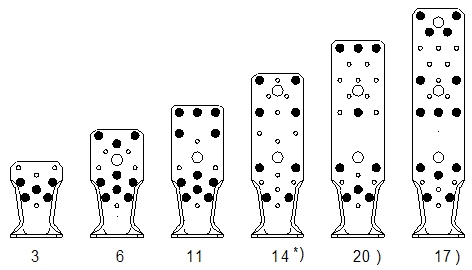

Karakteristisk bæreevne - Bjælke-betonsamling - Delvis udsømning
| Art. nr. | Karakteristisk bæreevne - Bjælke-betonsamling - Delvis udsømning | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Udsømning |
Udsøm- nings nr. | Karakteristisk bæreevne - 2 beslag pr. samling [kN] | ||||||||||
| Flig A | Flig B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Antal | Type | Antal | Type |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 / 50 / 60 | ||
| AKR95Z | 5 | CNA* | 1 | Ø12** | 3 | min (10.3 ; 25.04/kmod + 12.62) | min (13.34 ; 25.04/kmod + 16.82) | min (15.72 ; 25.04/kmod + 21.04) | 3.2 | 4 | 4.5 | 15.75 / kmod |
| AKR95LZ | 5 | CNA* | 1 | Ø12** | 3 | min (7.7 ; 25.04/kmod + 8.52) | min (10.1 ; 25.04/kmod + 11.36) | min (12.18 ; 25.04/kmod + 14.22) | 2.9 | 3.6 | 4.1 | - |
| AKR135Z | 9 | CNA* | 1 | Ø12** | 6 | min (21.19 ; 25.04/kmod + 8.69) | min (27.21 ; 25.04/kmod + 11.58) | min (31.54 ; 25.04/kmod + 11.58) | 5.9 | 7.5 | 8.4 | 15.75 / kmod |
| AKR135LZ | 9 | CNA* | 1 | Ø12** | 6 | min (16.39 ; 25.04/kmod + 5.87) | min (21.35 ; 25.04/kmod + 7.83) | min (25.45 ; 25.04/kmod + 9.78) | 5.2 | 6.6 | 7.6 | - |
| AKR285Z | 14 | CNA* | 1 | Ø12** | 17 | min (27.93 ; (25.04/kmod + 3.93) | min (36.23 ; 25.04/kmod + 5.24) | min (42.8 ; 25.04/kmod + 6.55) | 5.5 | 7.3 | 8.8 | 15.75 / kmod |
| AKR285LZ | 14 | CNA* | 1 | Ø12** | 17 | min (20.71 ; (25.04/kmod + 2.66) | min (27.2 ; 25.04/kmod + 3.54) | min (32.91 ; 25.04/kmod + 4.43) | 4.1 | 5.5 | 6.7 | - |
* Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.
** Boltens regningsmæssige bæreevne R#,d er bestemt af (boltfaktor x regningsmæssig last i samlingen) for den aktuelle lastretning. Se Simpson Strong-Tie sortimentet for egnede ankre. Typiske produkter kan være MT-CM og AT-HP.

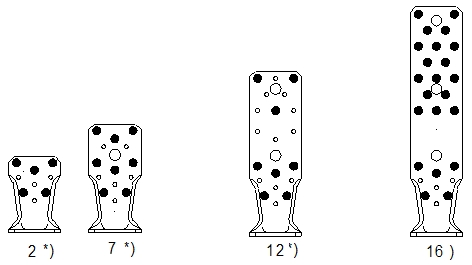

Karakteristisk bæreevne - Søjle-betonsamling
| Art. nr. | Karakteristisk bæreevne - Søjle-betonsamling | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Udsømning |
Udsøm- nings nr. | Karakteristisk bæreevne - 2 beslag pr. samling [kN] | ||||||||||
| Flig A | Flig B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
| Antal | Type | Antal | Type |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 / 50 / 60 | ||
| AKR95Z | 5 | CNA* | 1 | Ø12** | 2 | min (11.5 ; 25.04/kmod + 5.97) | min (14.78 ; 25.04/kmod + 7.97) | min (17.19 ; 25.04/kmod + 9.96) | 3.5 | 4.4 | 5 | 15.75 / kmod |
| AKR95LZ | 5 | CNA* | 1 | Ø12** | 2 | min (8.83 ; 25.04/kmod + 4.04) | min (11.52 ; 25.04/kmod + 5.38) | min (13.76 ; 25.04/kmod + 6.73) | 3.1 | 3.9 | 4.5 | - |
| AKR135Z | 8 | CNA* | 1 | Ø12** | 7 | min (20.49 ; 25.04/kmod + 3.93) | min (26.13 ; 25.04/kmod + 5.24) | min (29.94 ; 25.04/kmod + 6.55) | 5.6 | 7 | 7.9 | 15.75 / kmod |
| AKR135LZ | 8 | CNA* | 1 | Ø12** | 7 | min (16.31 ; 25.04/kmod + 2.66) | min (21.13 ; 25.04/kmod + 3.54) | min (24.91 ; 25.04/kmod + 4.43) | 4.9 | 6.2 | 7.1 | - |
| AKR285Z | 22 | CNA* | 1 | Ø12** | 16 | min (41.66 ; 25.04/kmod + 3.93) | min (54.19 ; 25.04/kmod + 5.24) | min (64.34 ; 25.04/kmod + 6.55) | 5.8 | 7.6 | 9.3 | 15.75 / kmod |
| AKR285LZ | 22 | CNA* | 1 | Ø12** | 16 | min (30.58 ; 25.04/kmod + 2.66) | min (40.23 ; 25.04/kmod + 3.54) | min (48.85 ; 25.04/kmod + 4.43) | 4.2 | 5.6 | 6.9 | - |
* Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.
** Boltens regningsmæssige bæreevne R#,d er bestemt af (boltfaktor x regningsmæssig last i samlingen) for den aktuelle lastretning. Se Simpson Strong-Tie sortimentet for egnede ankre. Typiske produkter kan være MT-CM og AT-HP.

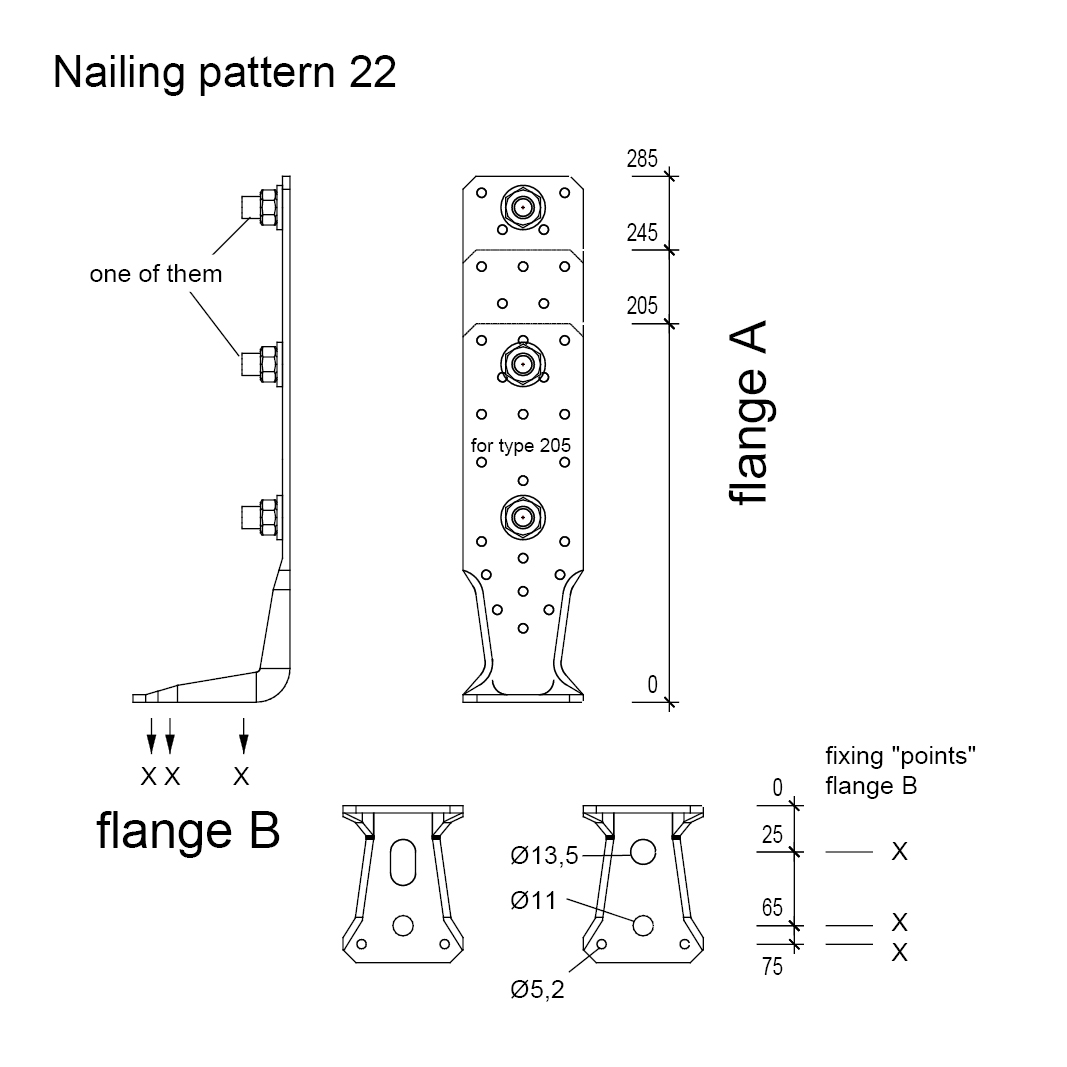

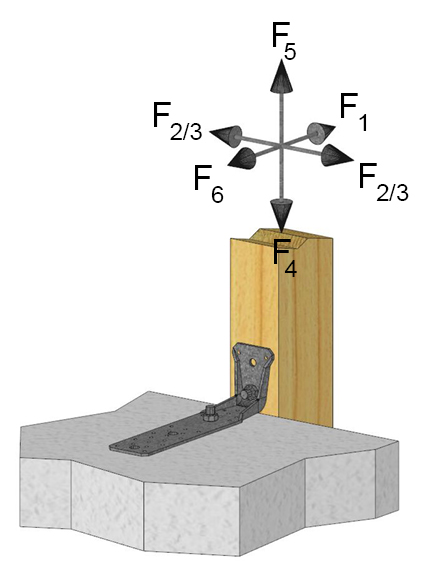

Karakteristisk bæreevne - Træelement på betondæk - 1 vinkelbeslag
| Art. nr. | Karakteristisk bæreevne - Træelement på betondæk | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Udsømning |
Udsøm- nings nr. | Karakteristisk bæreevne - 1 beslag pr. samling [kN] | ||||||||
| Flig A | Flig B | R1,k | R2.k = R3.k | R4,k | R5,k | R6,k | ||||
| Antal | Type | Antal | Type | |||||||
| AKR285LZ | 2 | Ø12 | 1 | Ø10 | 22 | 6.1 | 0.4 | 5.4 | 0.6 | 1,4/kmod |
