ACFET

Konsolbeslag til montage af lette elementer

Beslagene anvendes i toppen af de lette vægelementer til fastholdelse til beton- eller letklinkerbeton vægelementer.

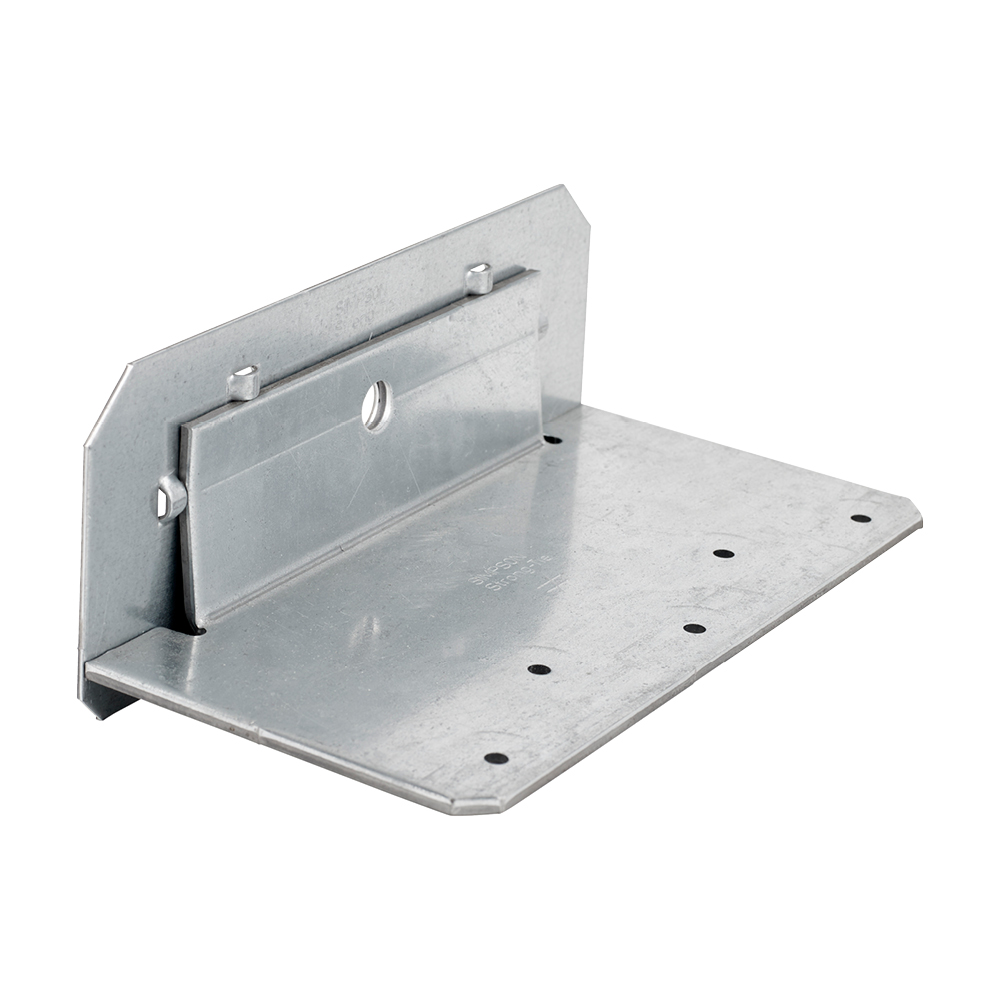

Ved fastgørelse til betonelementer anvendes ACFET200 vinkelbeslaget og ved elementer i letklinkerbeton anvendes ACFET200PP vinkelbeslaget.

CE mærket
Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Applikationer

Samlinger

  • Træ-beton samlinger

Anvendelsesområder

  • Anvendes i toppen af de lette vægelementer til fastholdeslse til beton- eller letklinkerbeton vægelementer.

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller, flig A Huller, flig B
A B C t Ø12 Ø5
ACFET200168556249100200415

Karakteristisk bæreevne

Art. nr. Karakteristisk bæreevne - Træ-betonsamling - 1 beslag
Udsømning Karakteristisk bæreevne [kN] Nedbøjning [mm]
Antal Type
ACFET2001M10*Gk = 185 kNmm / (e-5 mm)uinit = Gk x (e-5)² / 2400

1) Betonskrue/bolt er belastet af følgende laster:

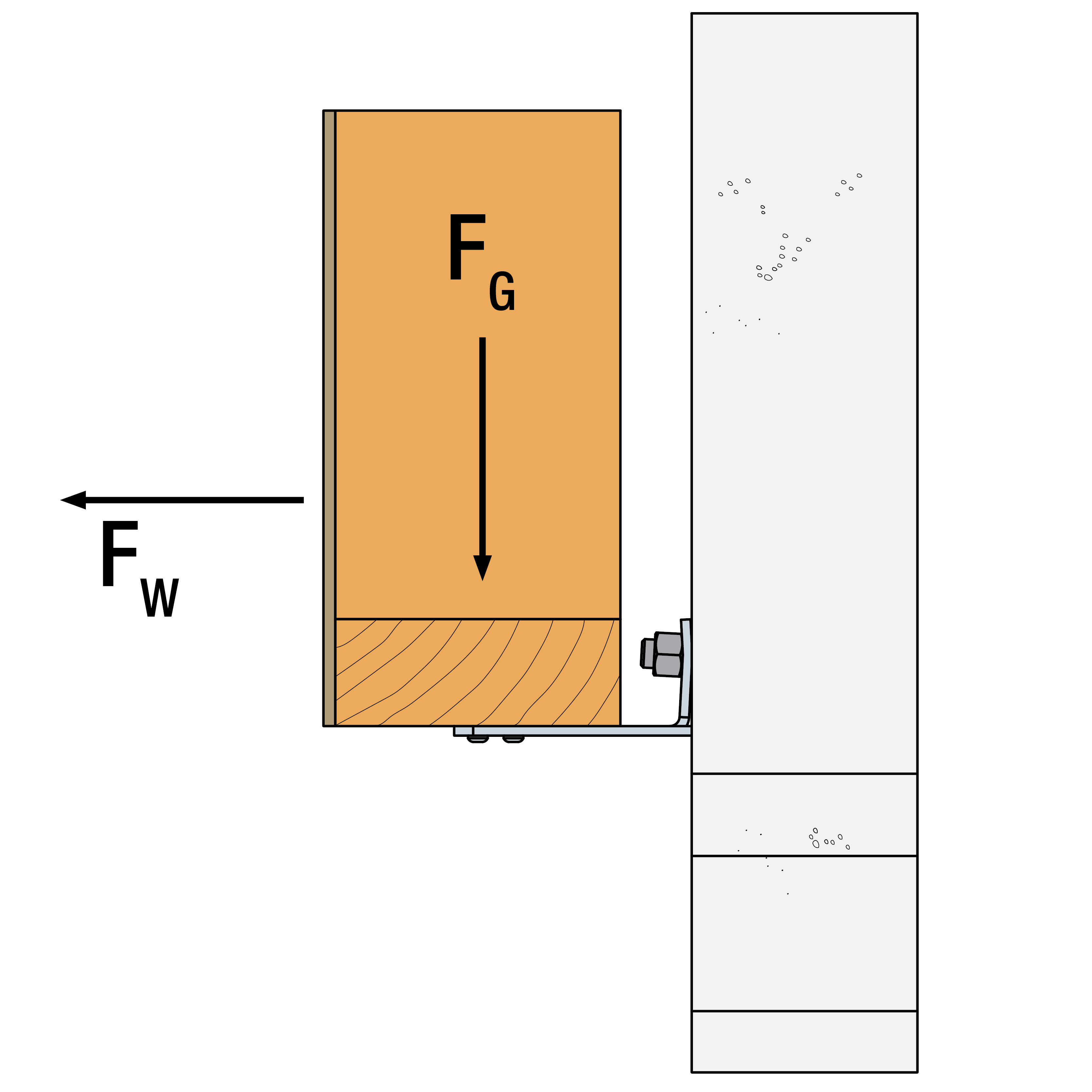

Forskydning: Fv,k = Gk og en træklast: Fax,k = Gk x e / 30

Installation

Installation

Fastgørelse

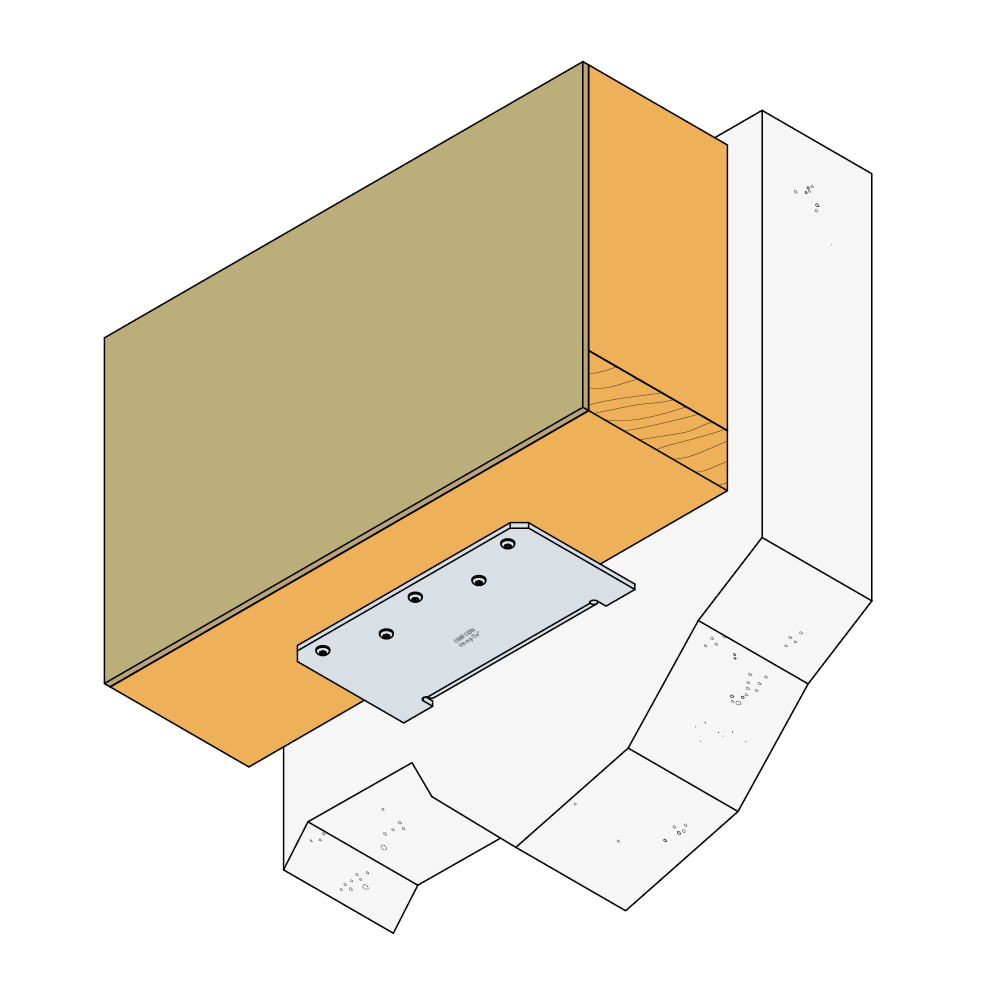

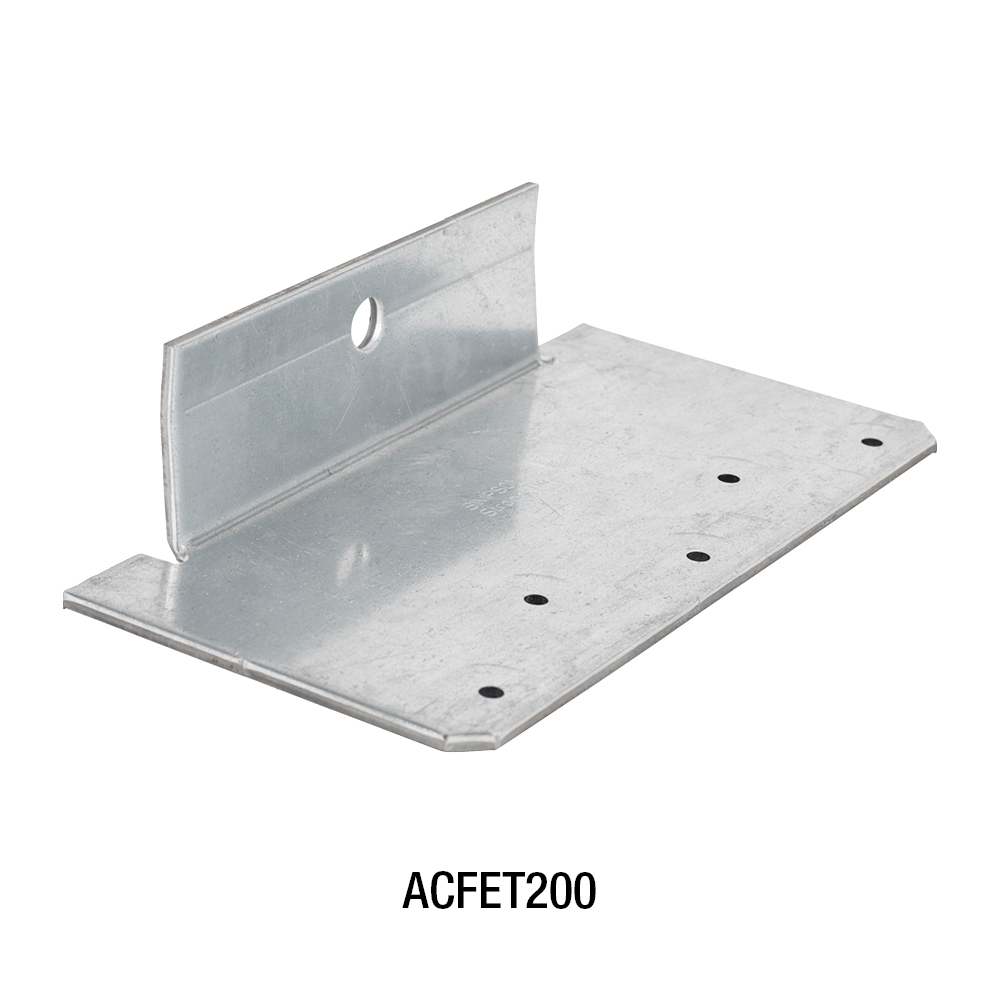

  • Til fastgørelse til betonelementer anvendes ACFET200

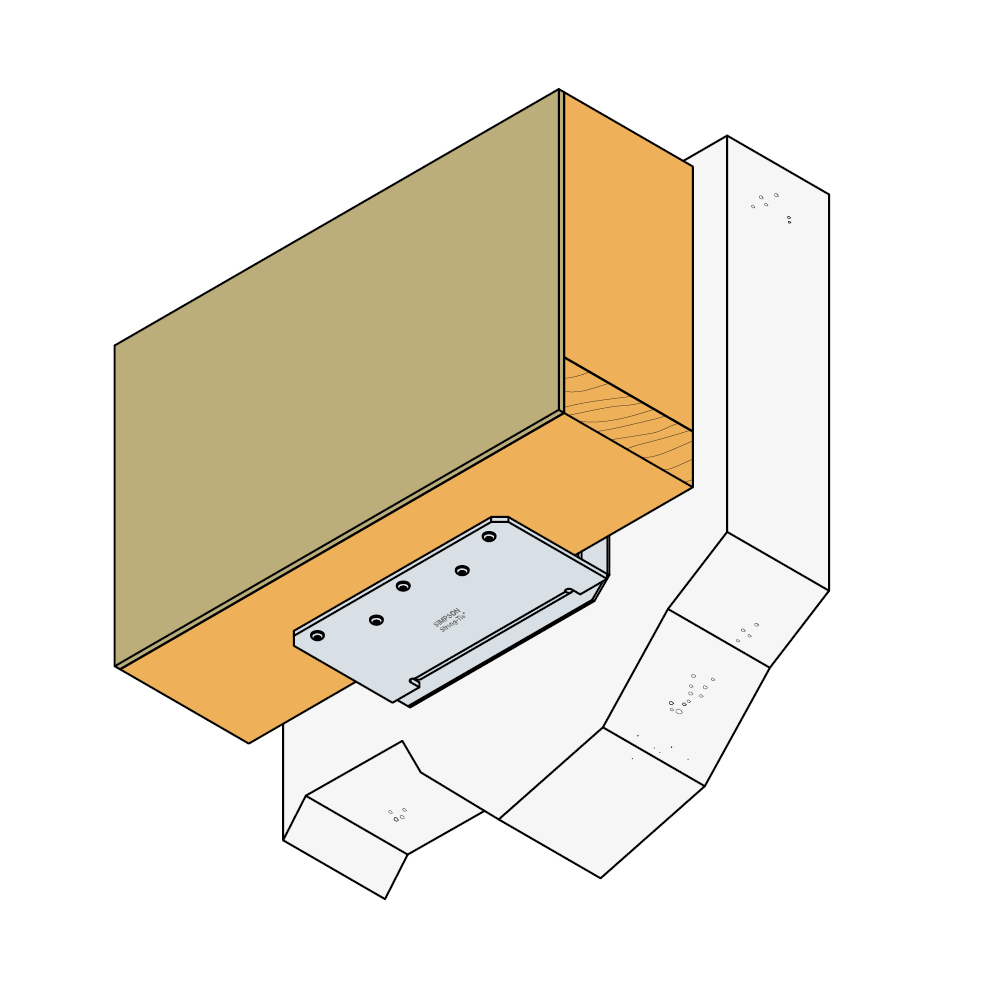

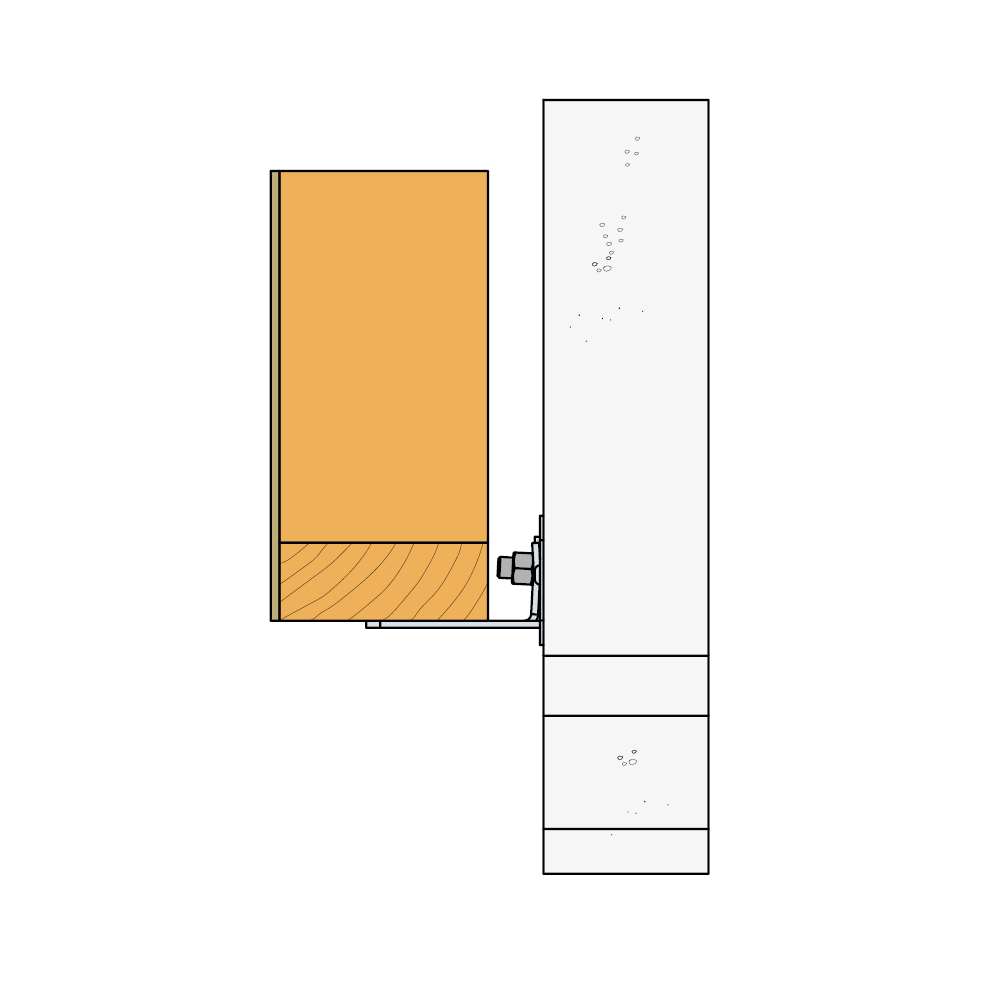

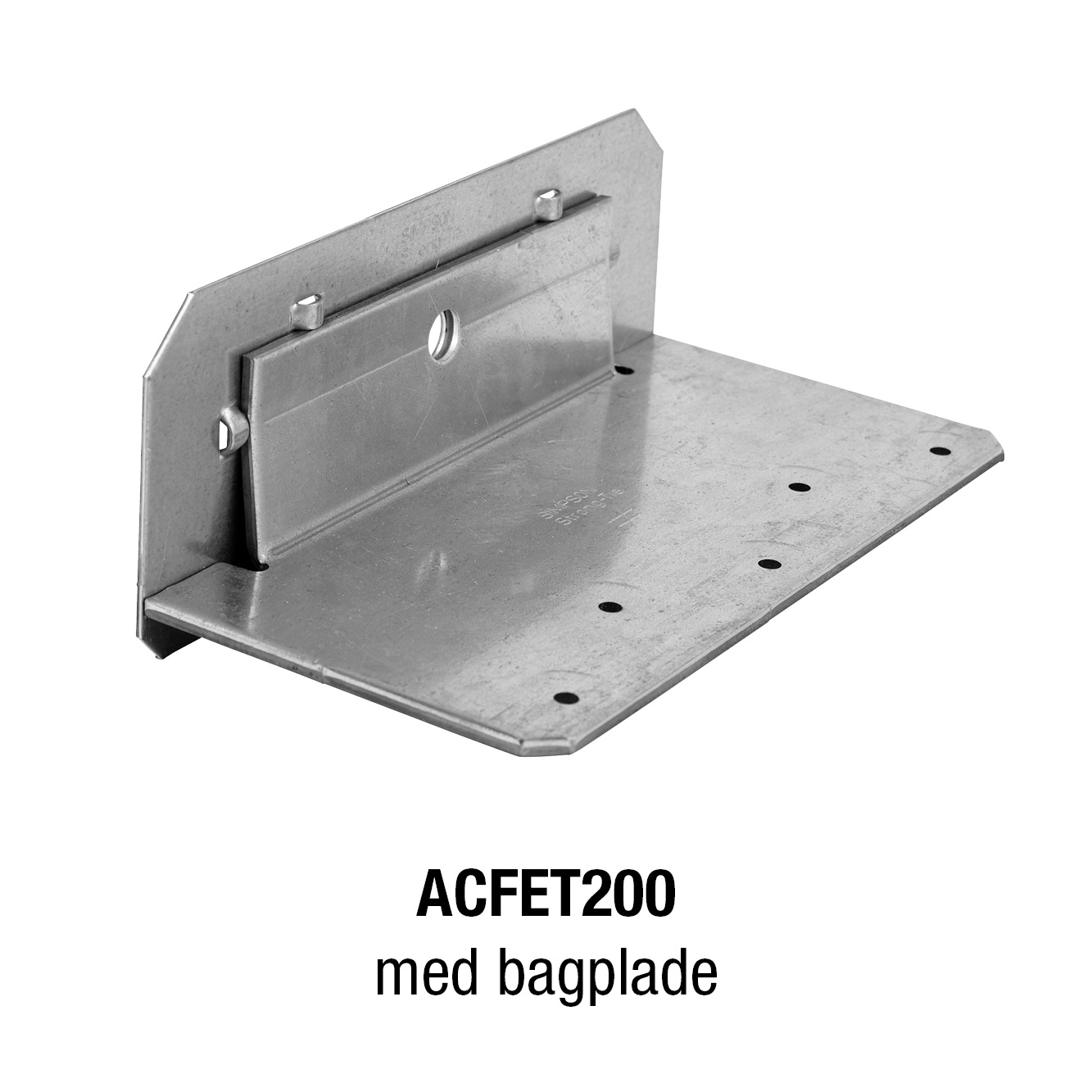

  • Til fastgørelse til letklinkerbetonelementer anvendes ACFET200PP

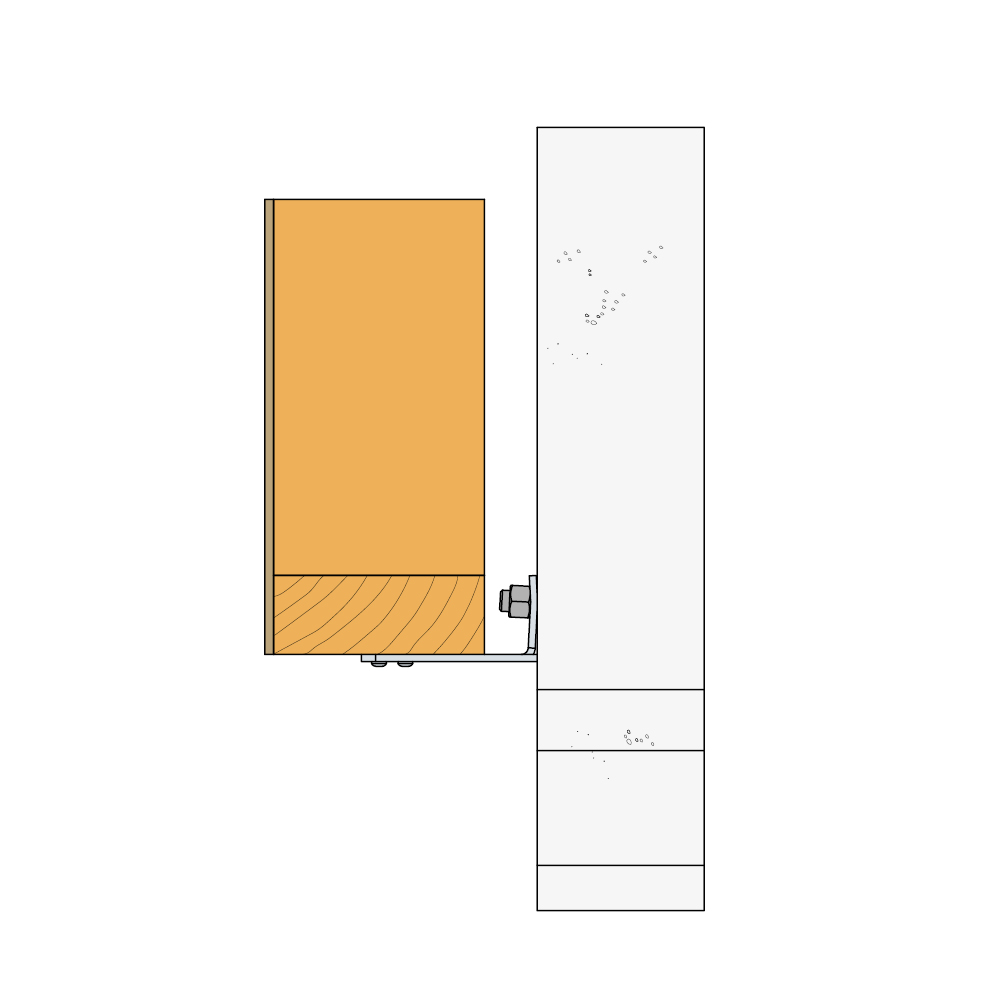

  • Til fastgørelse i træelement anvendes CSA5,0xℓ beslagskruer og til fastgørelse i betonelementet anvendes en M10 betonskrue
