ACW
Konsolbeslag til montage af vægelementer med høje laster
Konsolbeslag som er udviklet til at montere træ-elementer på betonvægge og sokler. Beslagets udformning betyder, at det kan optage store kræfter på meget lidt plads. Desuden kan beslaget med fordel gemmes væk bag træ-elementerne.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Varmforzinket stål Z275
Produktinformationer
Billeder

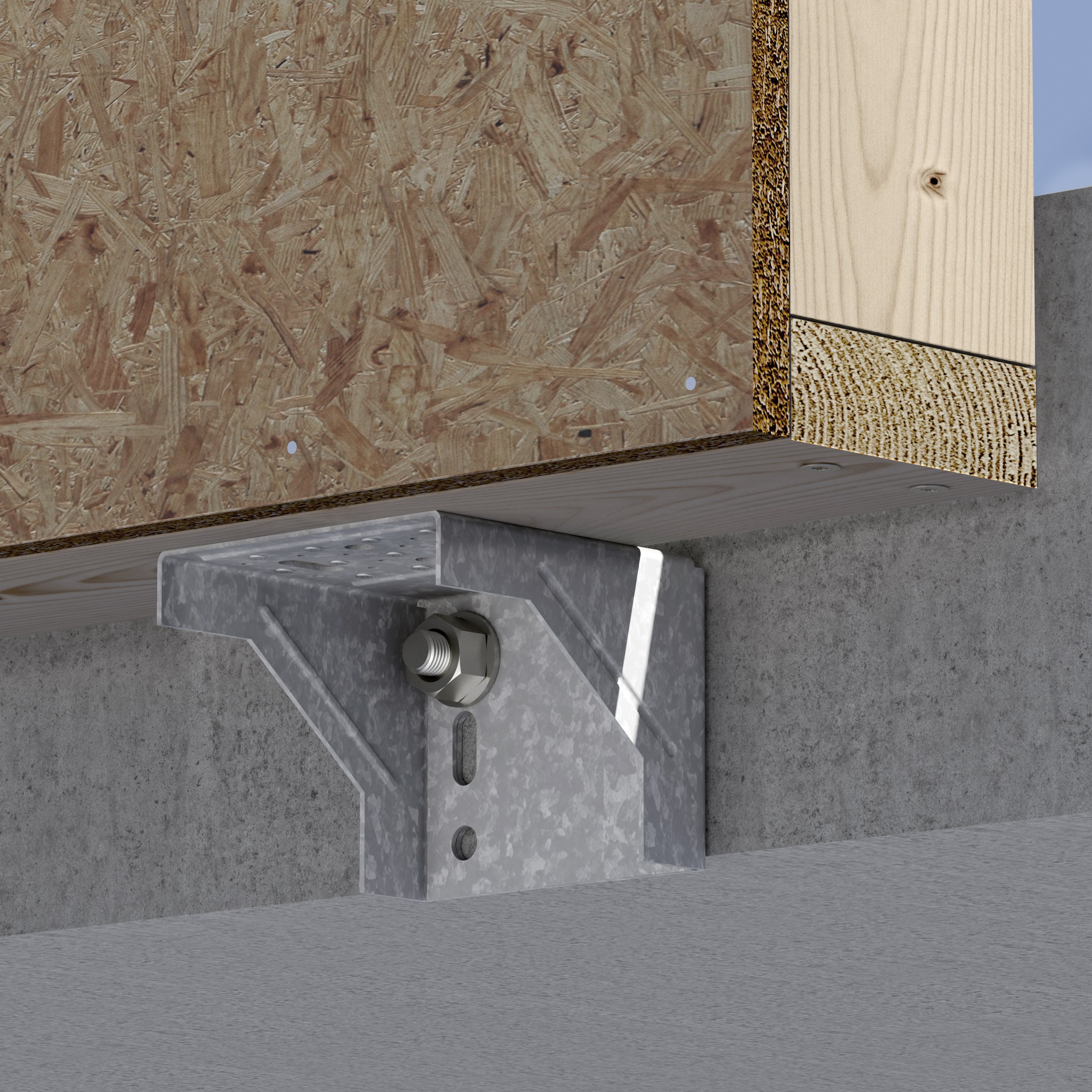

Montering af træelement ved bolte i toppen. Lastretning F5 = 5 kN

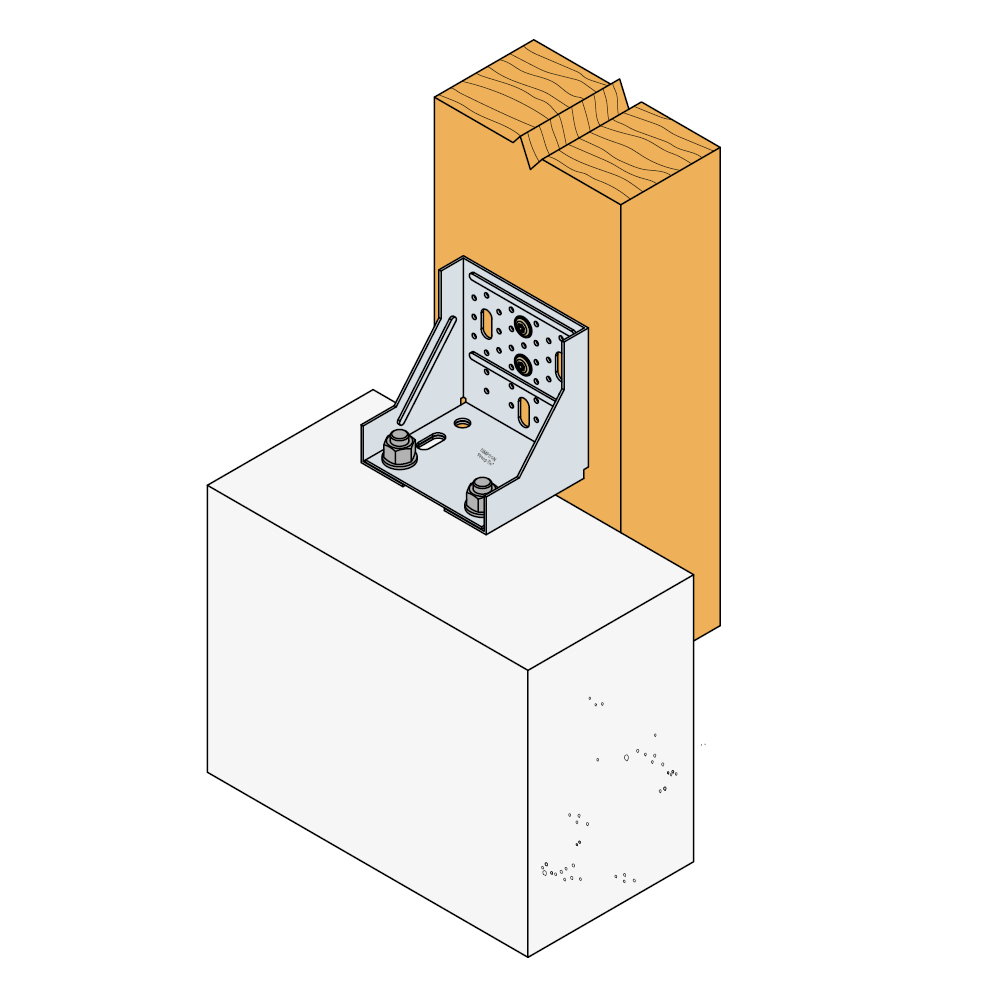

Montering i bunden af træelement
Montering mellem to træelementer
Egenskaber
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | DB nr. | Dimensioner [mm] | Huller flig A | Huller flig B | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø9 | Ø13x30 | Ø14 | Ø14x30 | ||
| ACW155 | 1863947 | 154 | 123 | 150 | 2.5 | 33 | 2 | 1 | 4 | 2 |

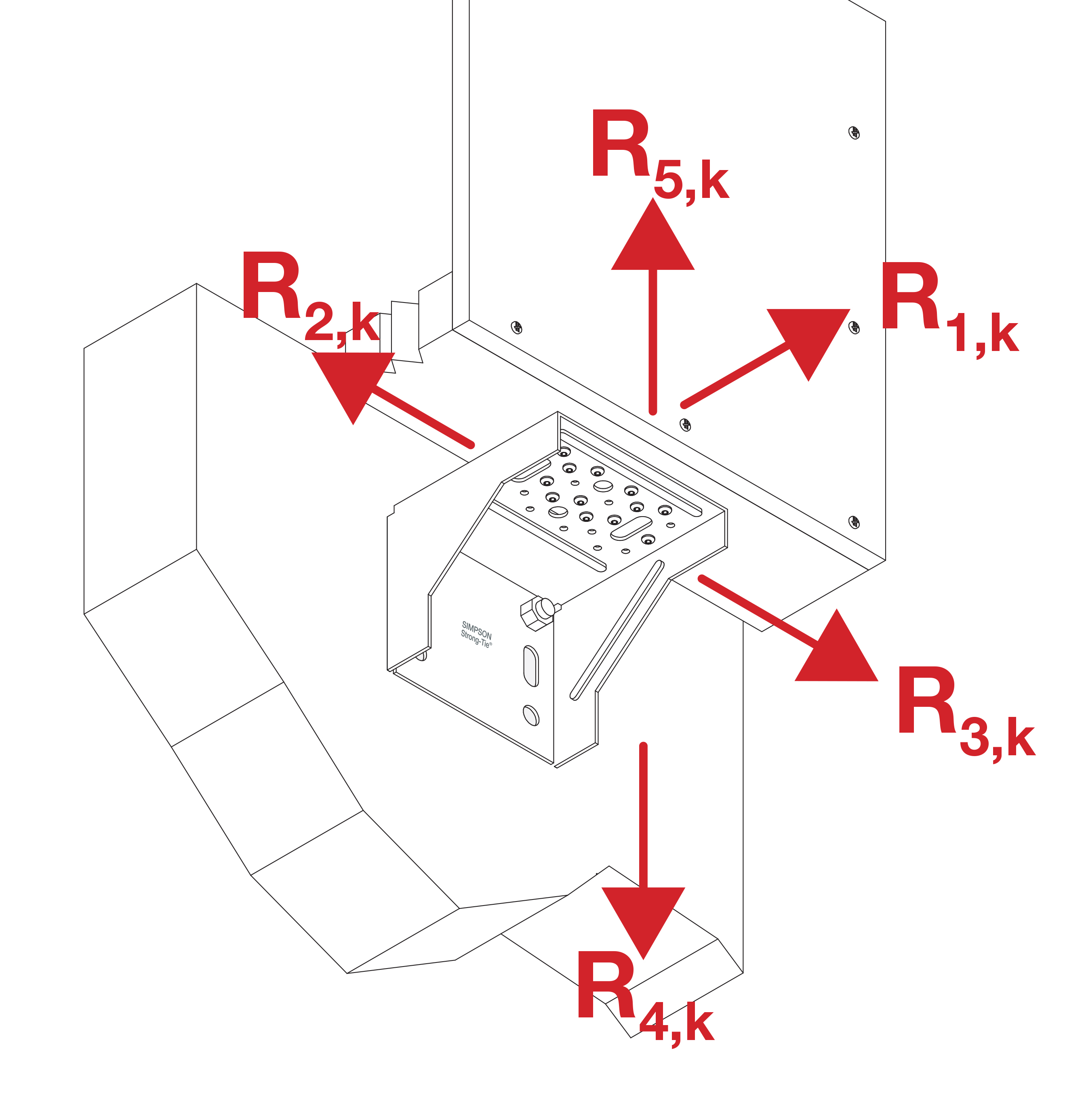

Karakteristisk bæreevne - Midt på beton
| Art. nr. | Karakteristisk bæreevne - Bjælke-betonsamling | |||||||
|---|---|---|---|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne - Midt på beton [kN] | |||||||
| Flig A | Flig B | R1.k | R2.k = R3.k | R4.k | R5.k | |||
| Antal | Type | Antal | Type | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
| ACW155 | 13 | CNA4.0x35 | 2 | Ø12 | 16.3 | 15.3 | 21.1 | 5 |
Bemærk venligst, at værdierne i denne tabel er de maksimale værdier. Hvis ankrene ikke overholder disse værdier, skal de reduceres.
Belastningen angivet for flig A er for træelementer, der ikke kan rotere.
Karakteristisk bæreevne - Ved betonkant
| Art. nr. | Karakteristisk bæreevne - Bjælke-betonsamling | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne - Ved betonkant [kN] | ||||||||
| Flig A | Flig B | R1.k | R2.k = R3.k | R4.k | R5.k | R6.k | |||
| Antal | Type | Antal | Type | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
| ACW155 | 13 | CNA4.0x35 | 2 | Ø12 | 8.8 | 8.9 | 6 | 11.4 | 21.2 |
Bemærk venligst, at værdierne i denne tabel er de maksimale værdier. Hvis ankrene ikke overholder disse værdier, skal de reduceres.
Belastningen angivet for flig A er for træelementer, der ikke kan rotere.
Installation
Installation

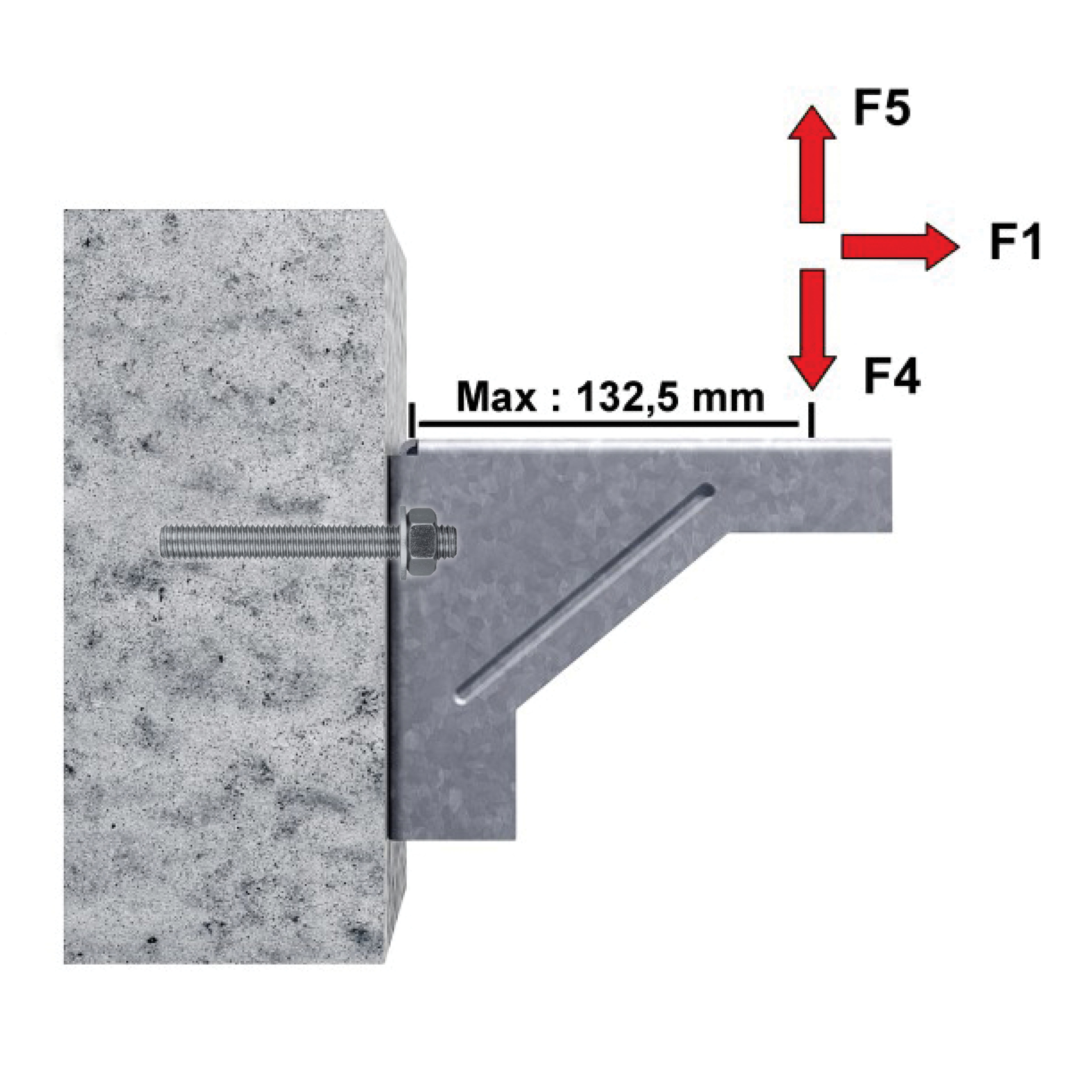

Lastretninger monteret midt på beton F1-F4-F5

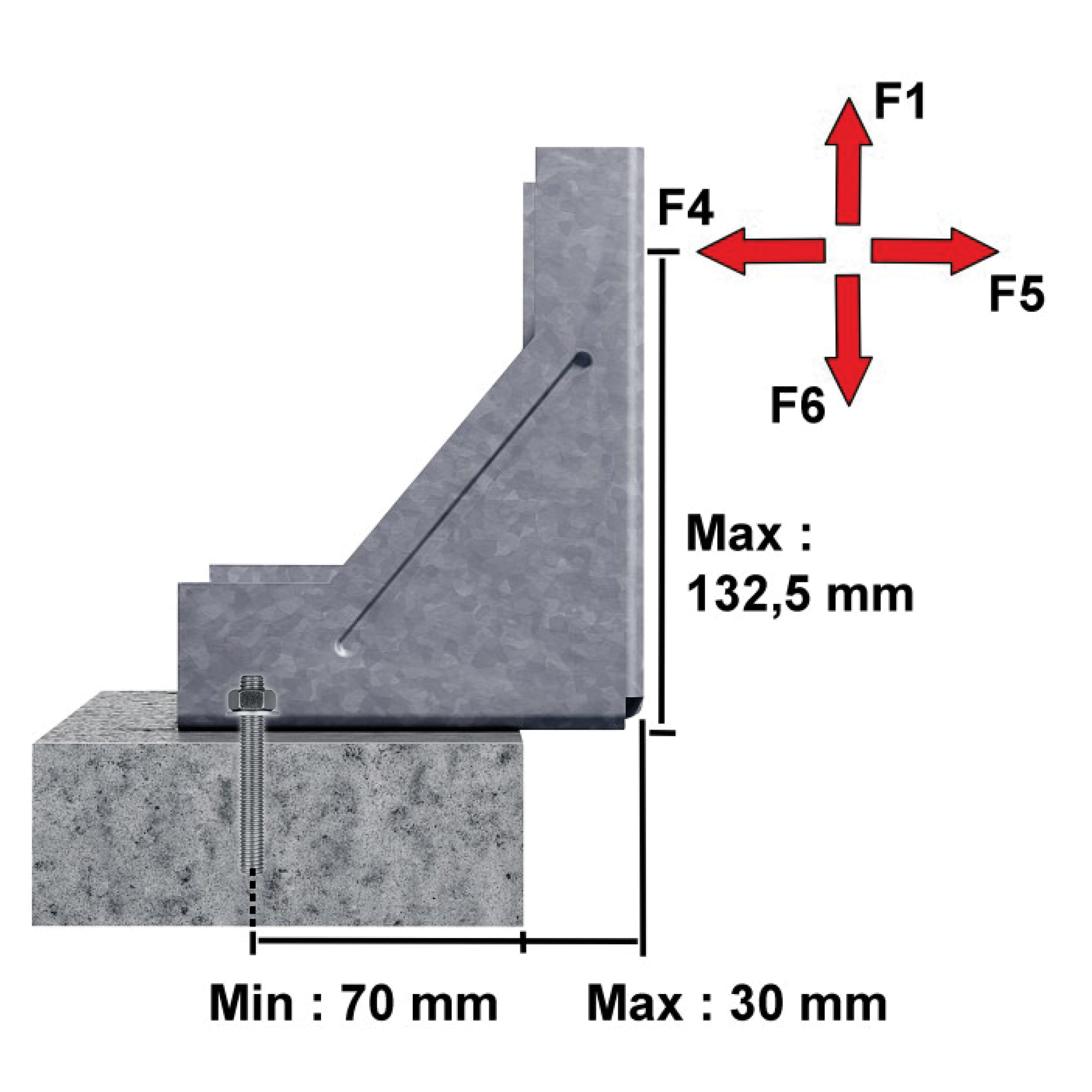

Lastretninger monteret ved kant af beton F1-F4-F5-F6

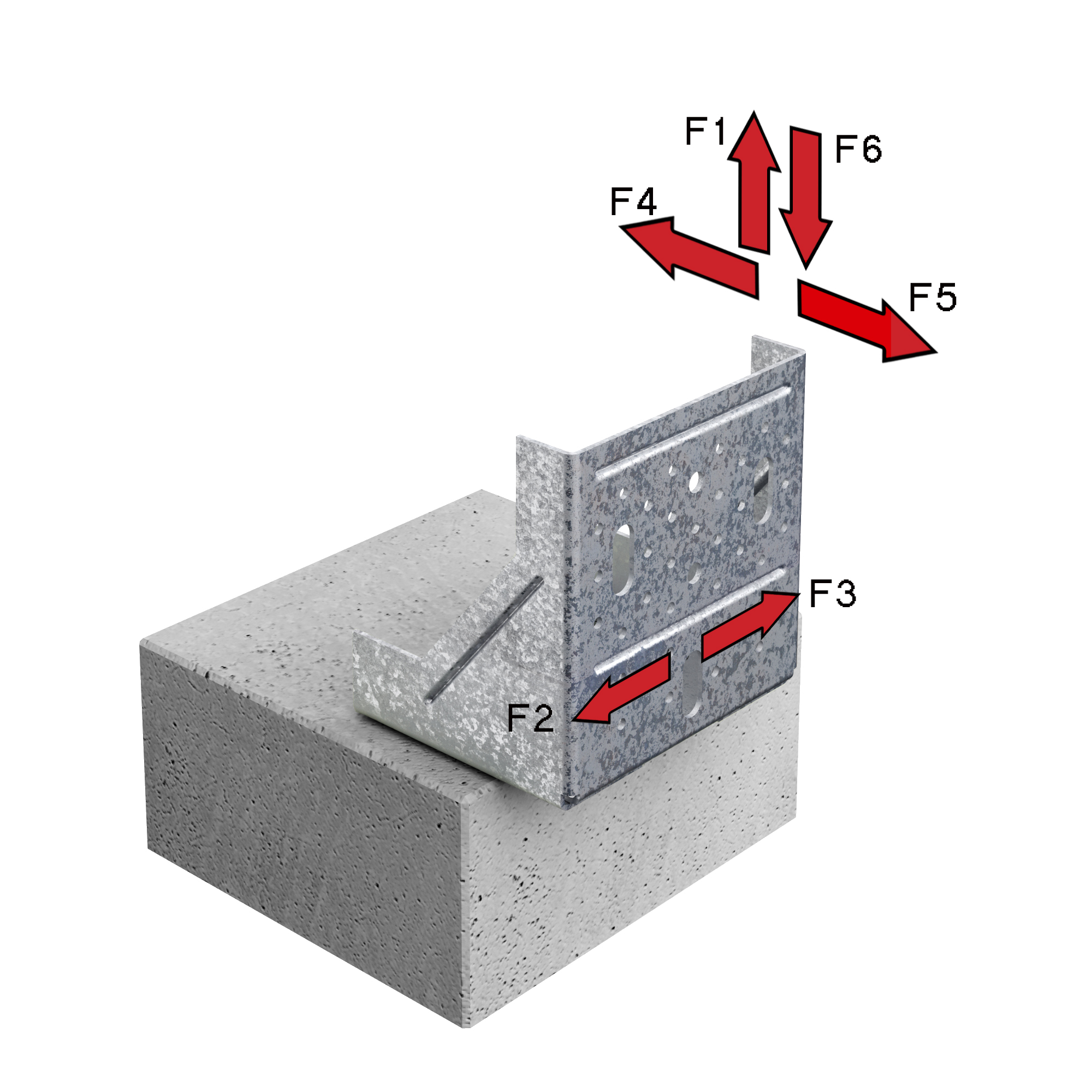

Lastretninger monteret ved kant af beton F1-F2-F3-F4-F5-F6

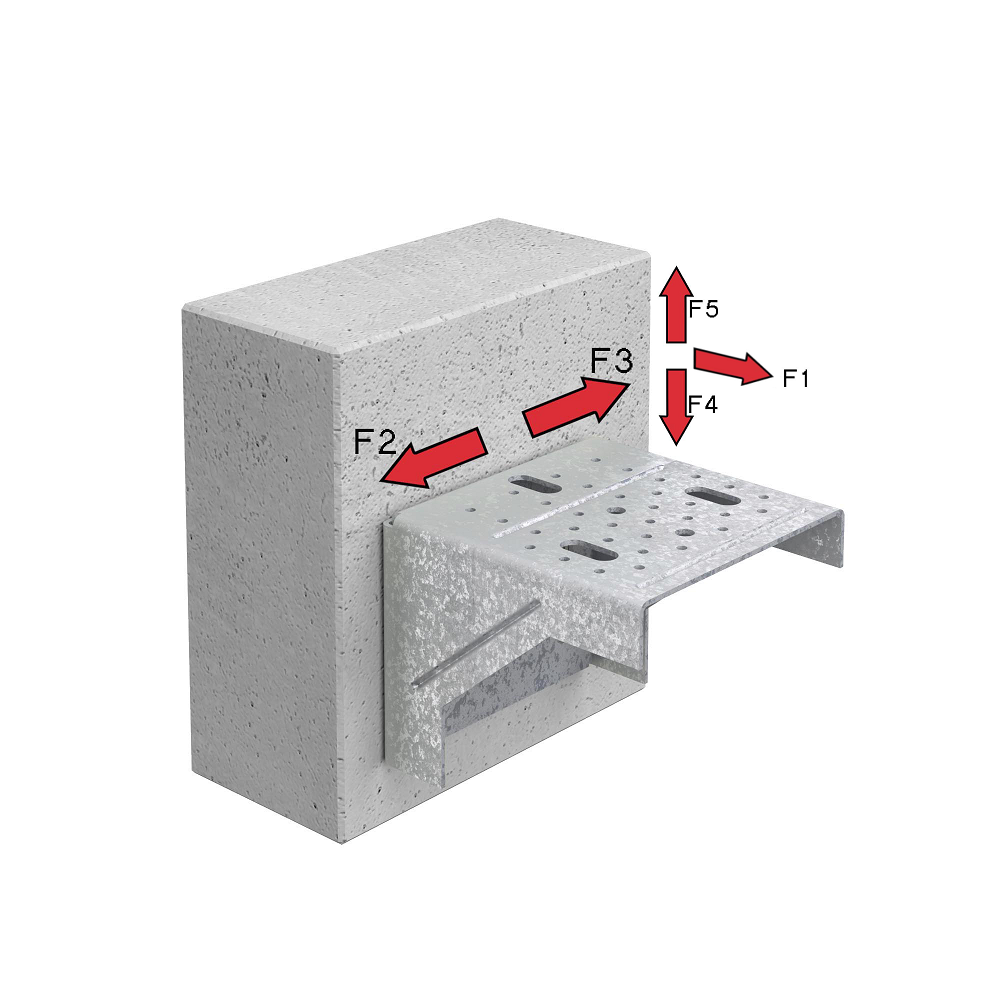

Lastretninger monteret midt på beton F1-F2-F3-F4-F5
Montering af træelement ved bolte i toppen. Lastretning F5 = 5 kN
Montering i bunden af træelement
Montering mellem to træelementer

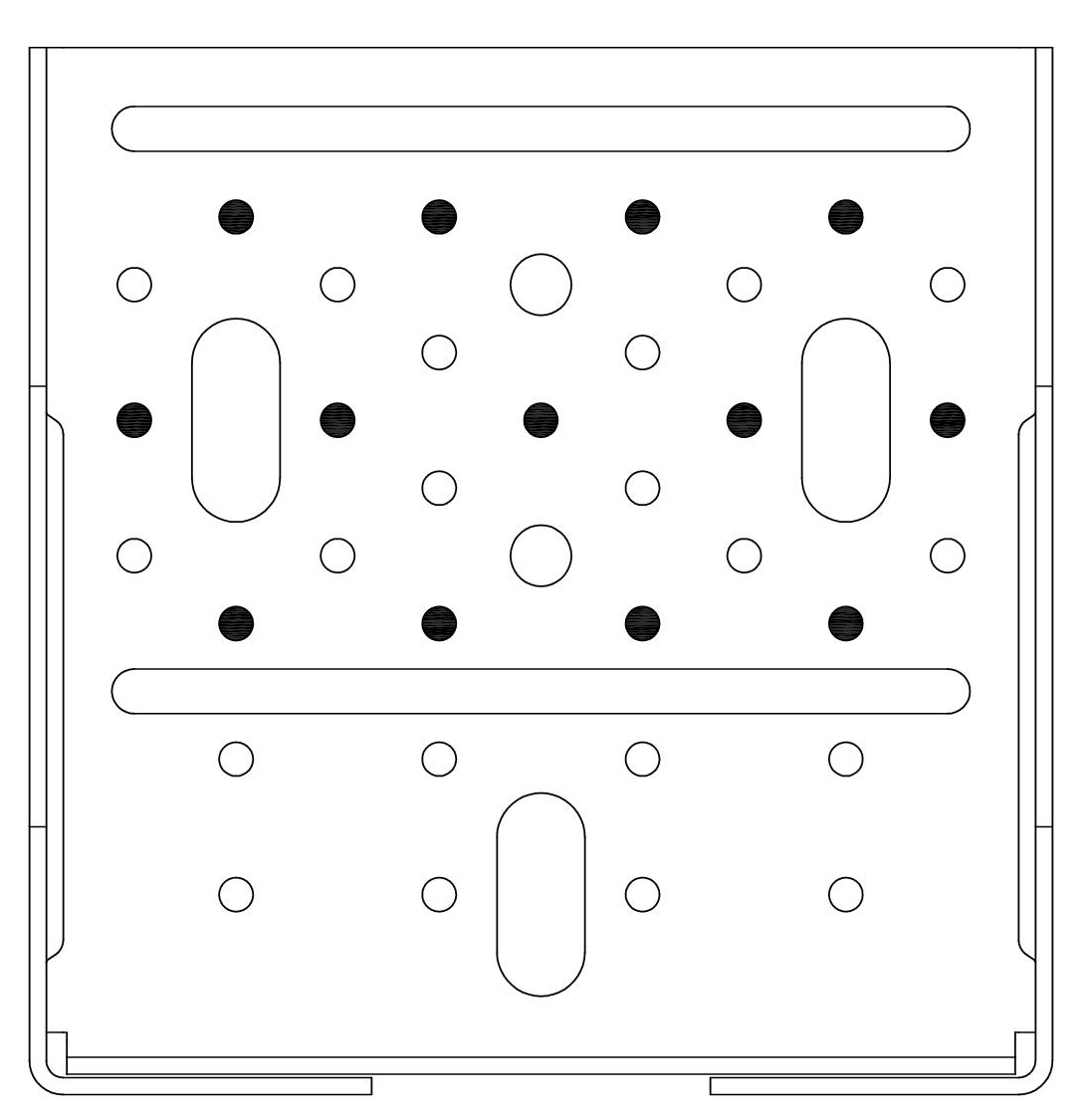

ACW - Udsømning på CLT væg
