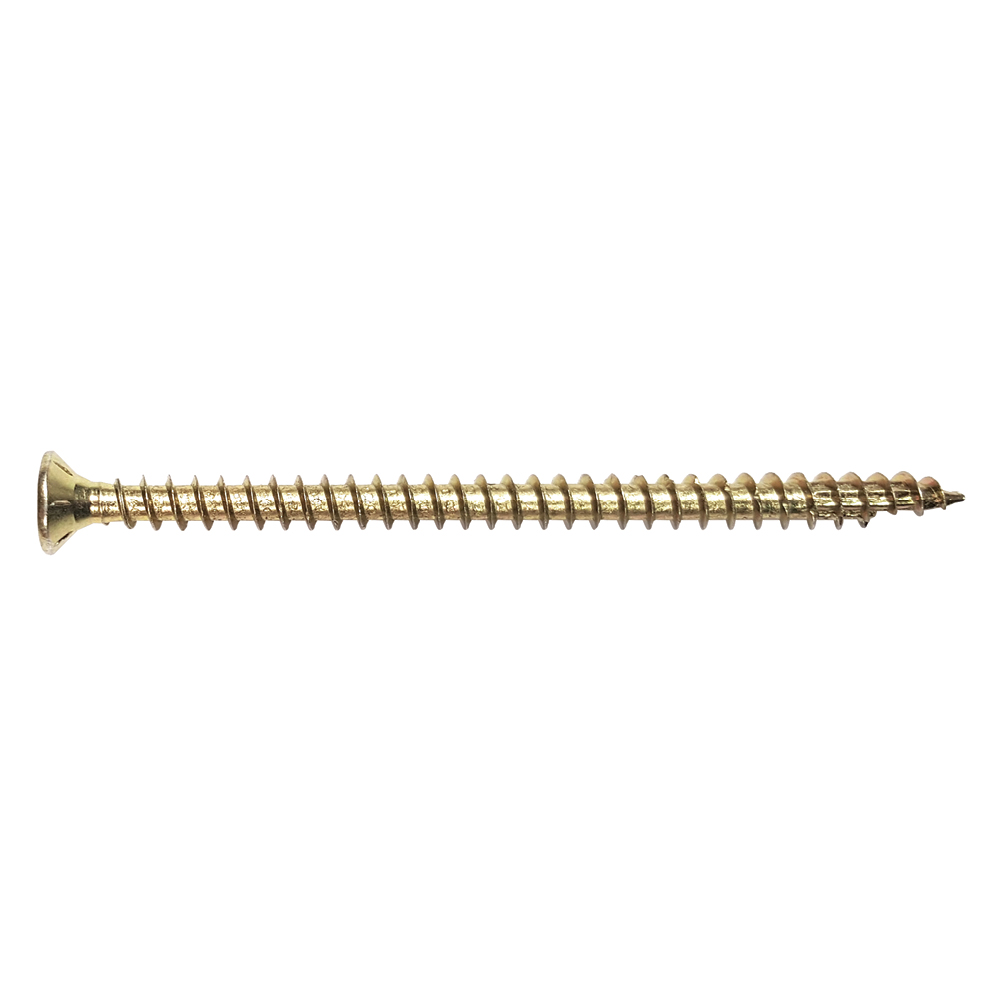

ESCRFTC

Konstruktionsskruer, fuldgevind - undersænket hoved

Selvborende skruer med fuldgevind til brug i trækonstruktioner samt armering
af træ iht. ETA13/0796.
Det undersænkede hoved er ideelt for skjulte træsamlinger og montage af stålemner.

CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Gulkromatiseret
Indoor

Produktinformationer

Billeder

Egenskaber

Materiale

  • Hærdet kulstofstål
  • Gulkromatiseret

Fordele

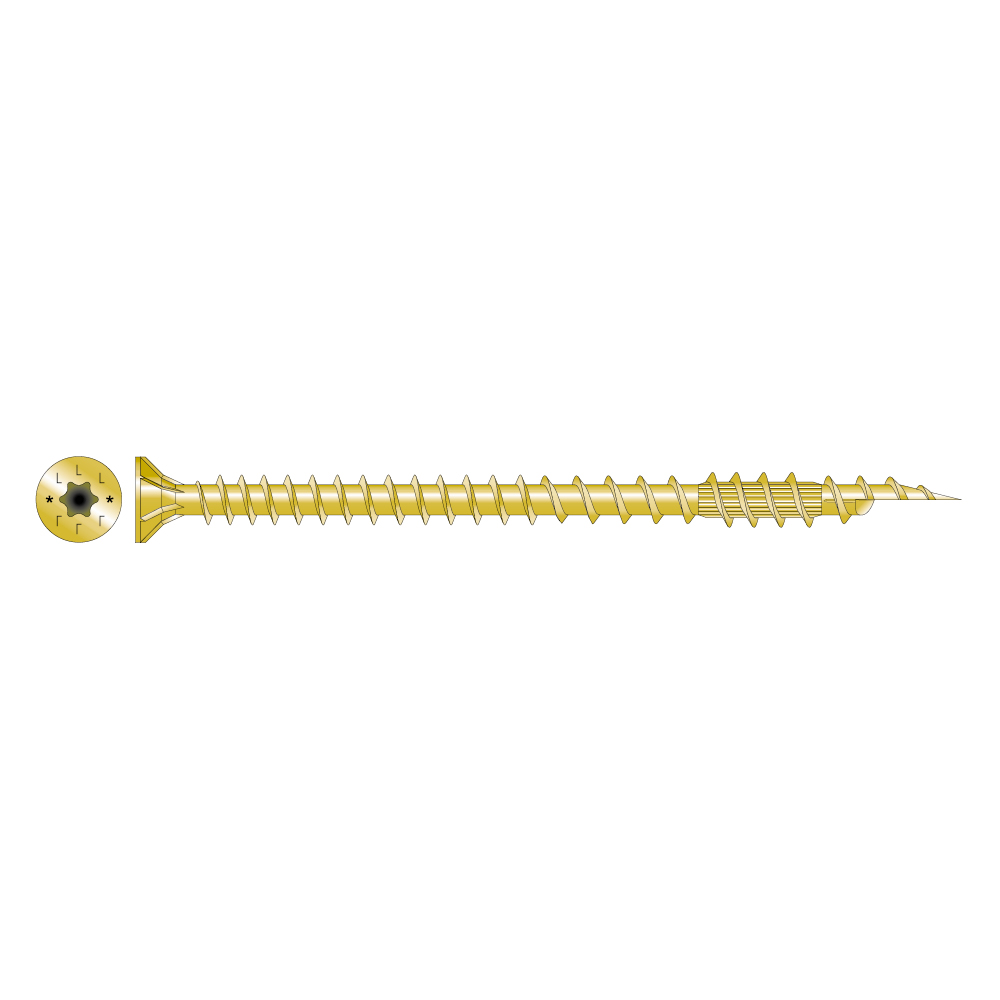

  • Undersænket hoved: Ideelt til træ/træ eller stål/trækonstruktioner hvor hovedet skal være glat med overfladen
  • Fuld asymetrisk gevind til maksimal udtrækningskapacitet, muliggør trykbelastning
  • Halv cut spids: reducerer flæking og giver mindre indbyrdes afstande og kantafstande.
  • Ingen forudboring nødvendig, lettere installation

Applikationer

Anvendelsesområder

  • Konstruktionstræ, limtræ, CLT
  • Forboret stålplade

Samlinger

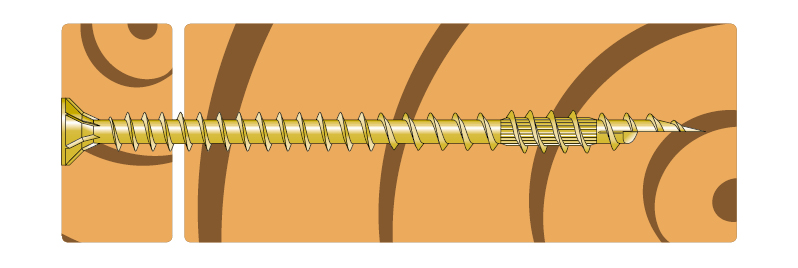

  • Træ-træ samling
  • Armering af træ mod flækning
  • Forstærkning af træ for koncenteret last
  • Stål-træ samling

Teknisk data

Dimensioner

Dimensioner

Art. nr. Dimensioner [mm]
l lg d1 d dh Bit Box Quantity
ESCRFTC8.0X120 120 110 5.2 8 15 T-40 50
ESCRFTC8.0X140 140 130 5.2 8 15 T-40 50
ESCRFTC8.0X160 160 150 5.2 8 15 T-40 50
ESCRFTC8.0X180 180 170 5.2 8 15 T-40 50
ESCRFTC8.0X200 200 190 5.2 8 15 T-40 50
ESCRFTC8.0X240 240 230 5.2 8 15 T-40 50

Produktkarakteristiske egenskaber

Art. nr. Yield Moment – My,k [Nm] Karakteristisk udtræknings parameter - fax,k,90° [N/mm²] Karakteristisk gennemtræks parameter - fhead,k [N/mm²] Karakteristisk trækstyrke - ftens,k [kN] Torsional Strength ftor, k [kN]
ESCRFTC8.0 20.3 13.1 12.4 24.1 25.8

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Ingen tilgængelige items.
Ingen tilgængelige items.
Ingen tilgængelige items.
