Heavy duty træk- og forskydningsvinkel til CLT

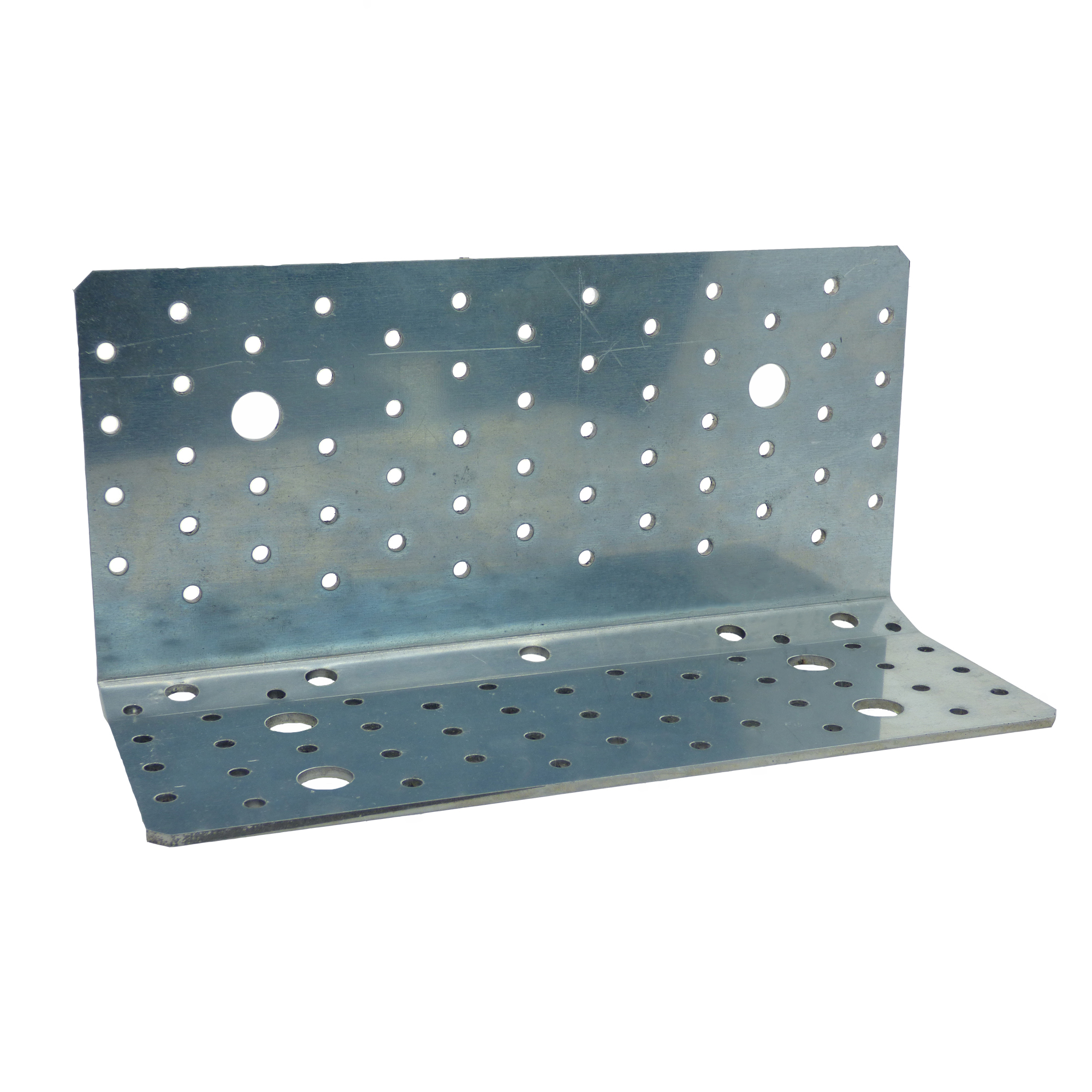

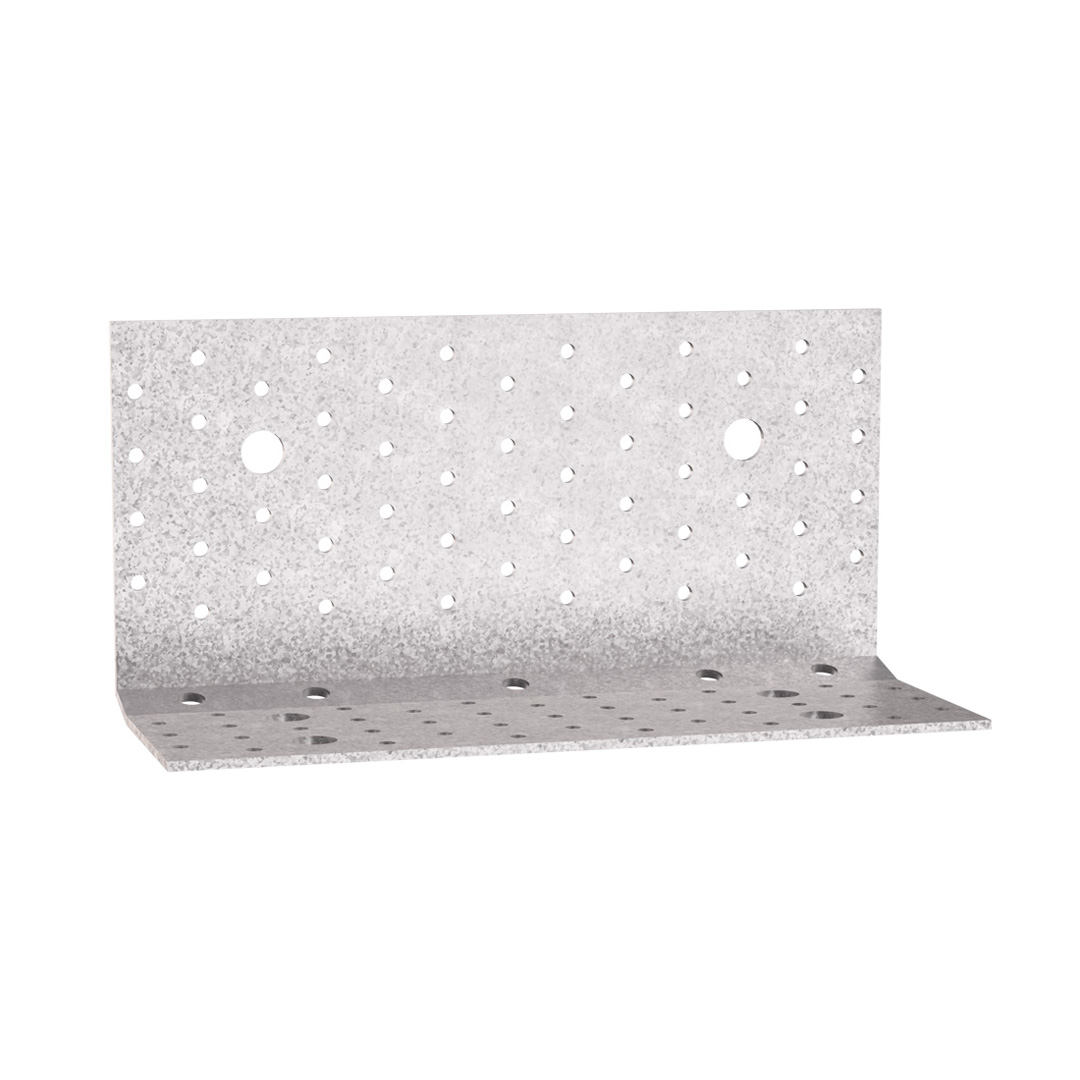

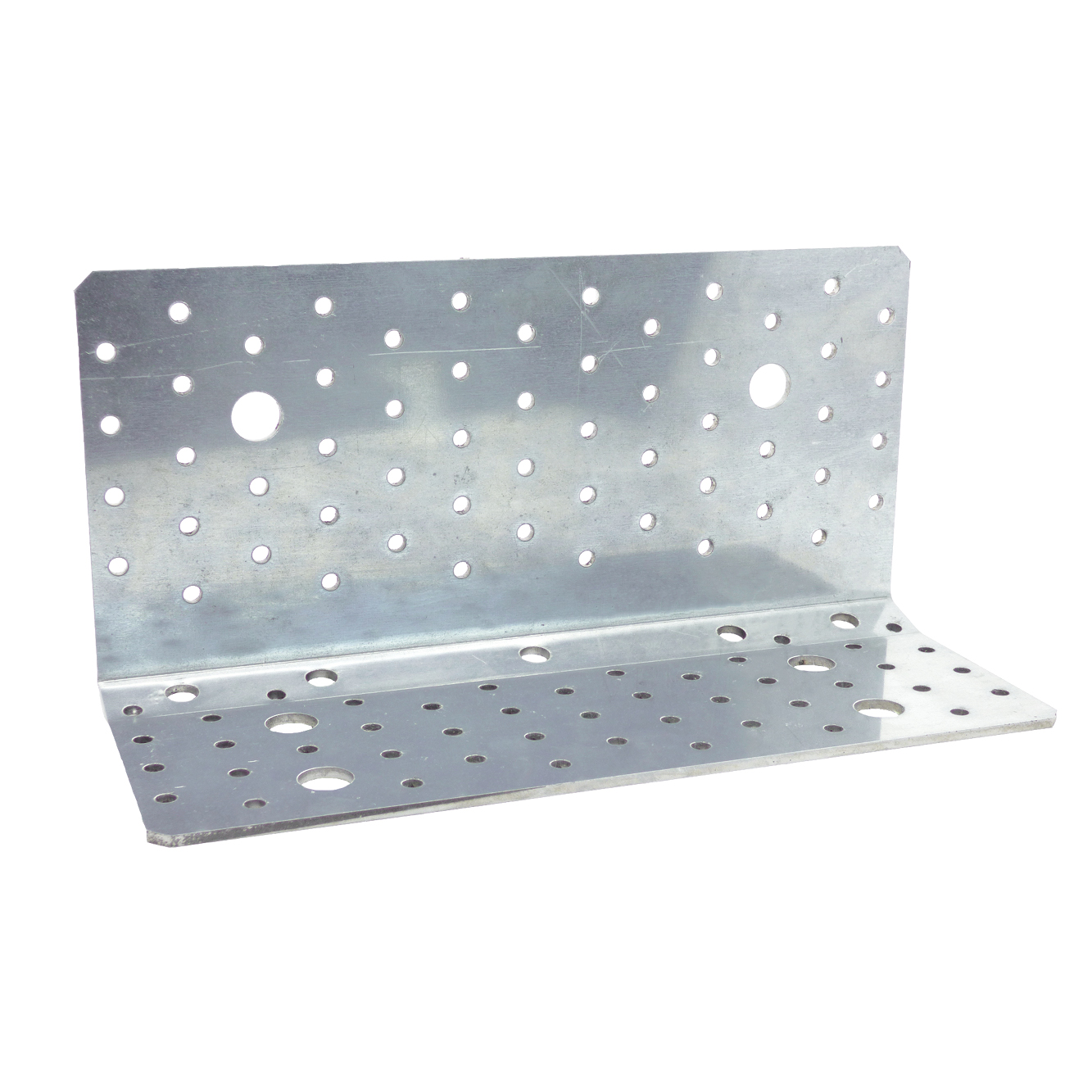

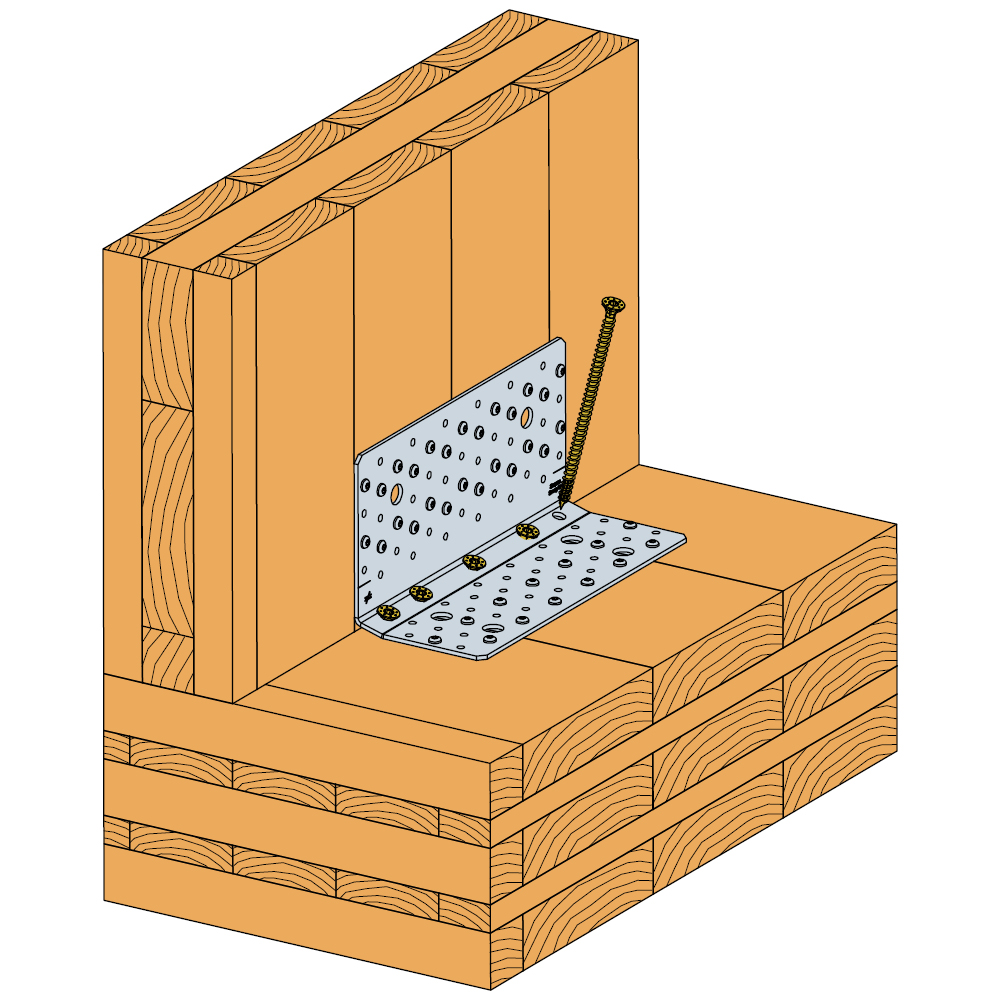

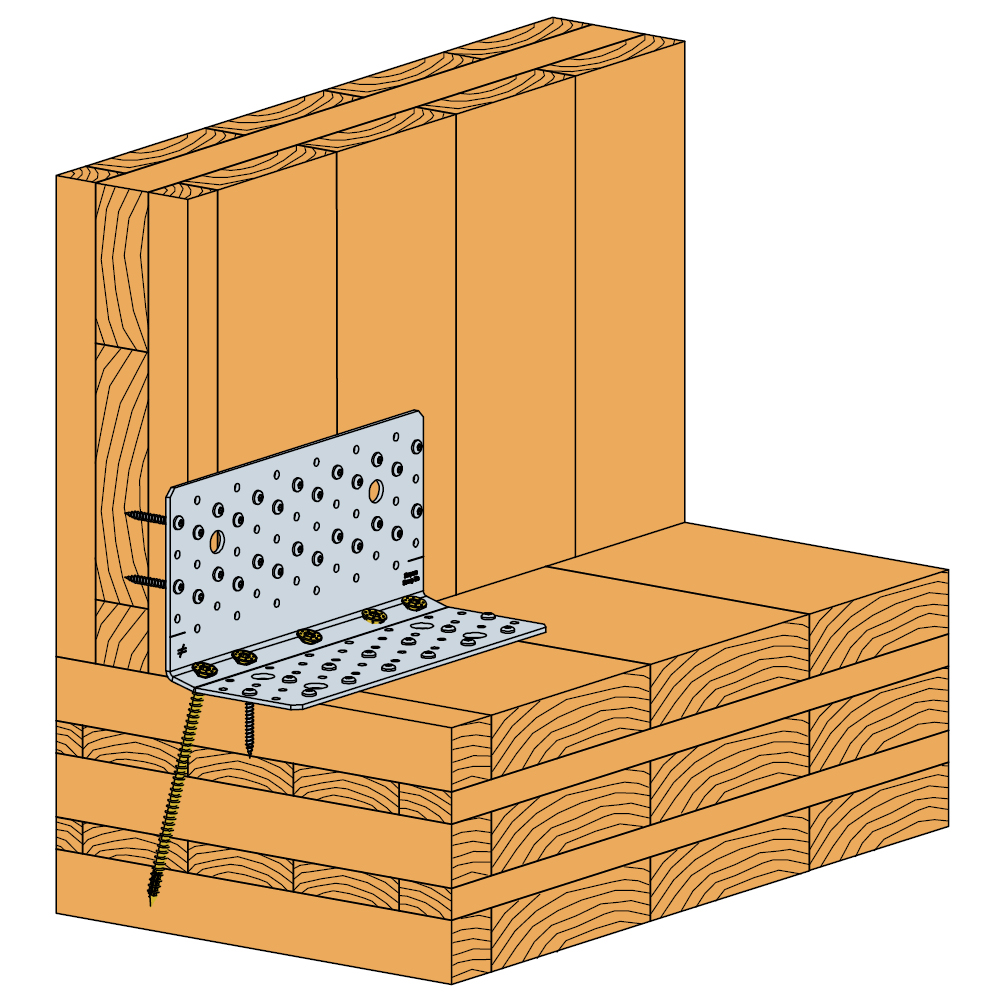

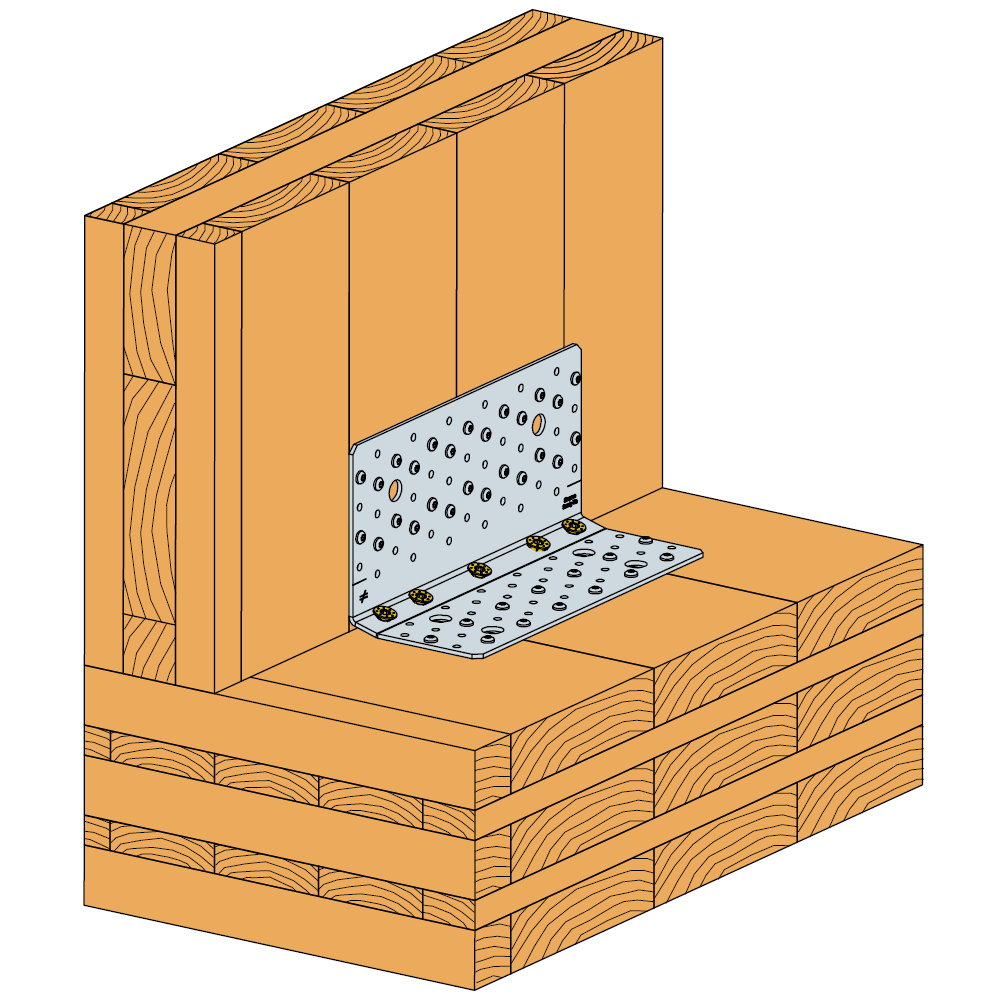

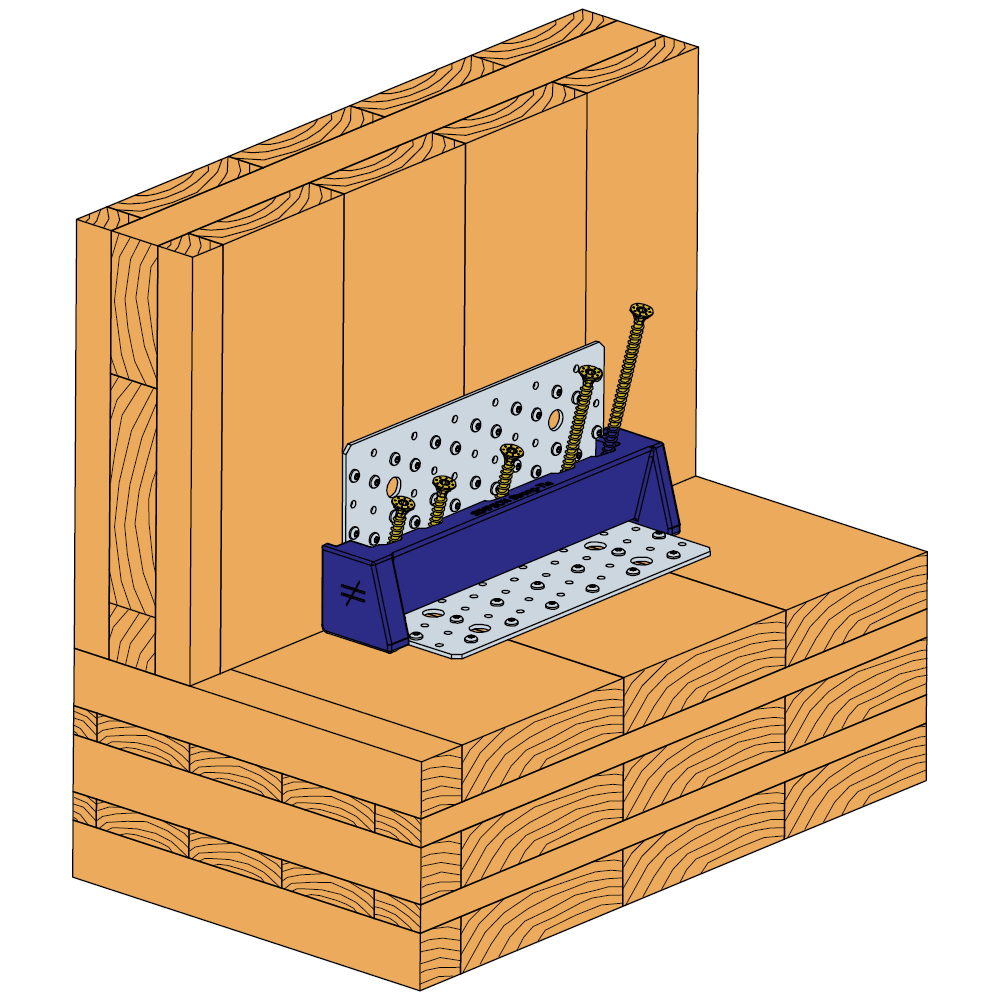

AB255HD vinkelbeslaget er udviklet til CLT-konstruktioner. Det fleksible vinkelbeslag er designet til både forskydning og lodret belastning. Forstærkning med fuldgevind konstruktionsskruer muliggør den meget høje lodrette styrke.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Indoor

Varmforzinket stål Z275

EPD

AB255HD_SSTBP_homepage_NO_no

AB255HD_SSTBP_homepage_SE_sv

AB255HD_SSTBP_homepage_DK_da

Produktinformationer

Billeder


Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider -svarende til en zink lagtykkelse på ca. 20 μm

Fordele

Velegnet til brug i CLT-konstruktioner
Meget høje bæreevner

Applikationer

Samlinger

CLT væg-, lofts- og gulvelementer

Anvendelsesområder

CLT elementer

Teknisk data

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]				Huller flig A[mm]		Huller flig B[mm]
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Rund		Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Ø5[mm]	Ø14[mm]	Ø5[mm]	Ø9	Ø14[mm]
AB255HD	2112421	10.0	1.2	123	100	255	3	56	2	41	5	4

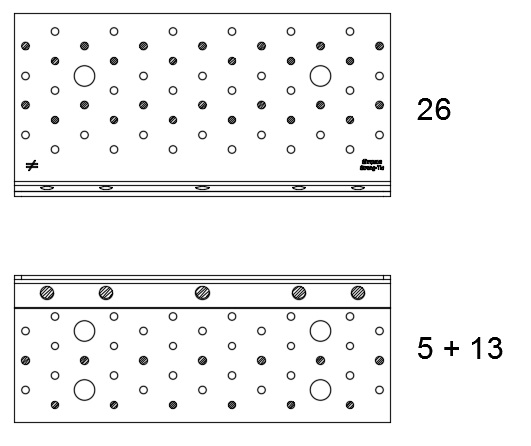

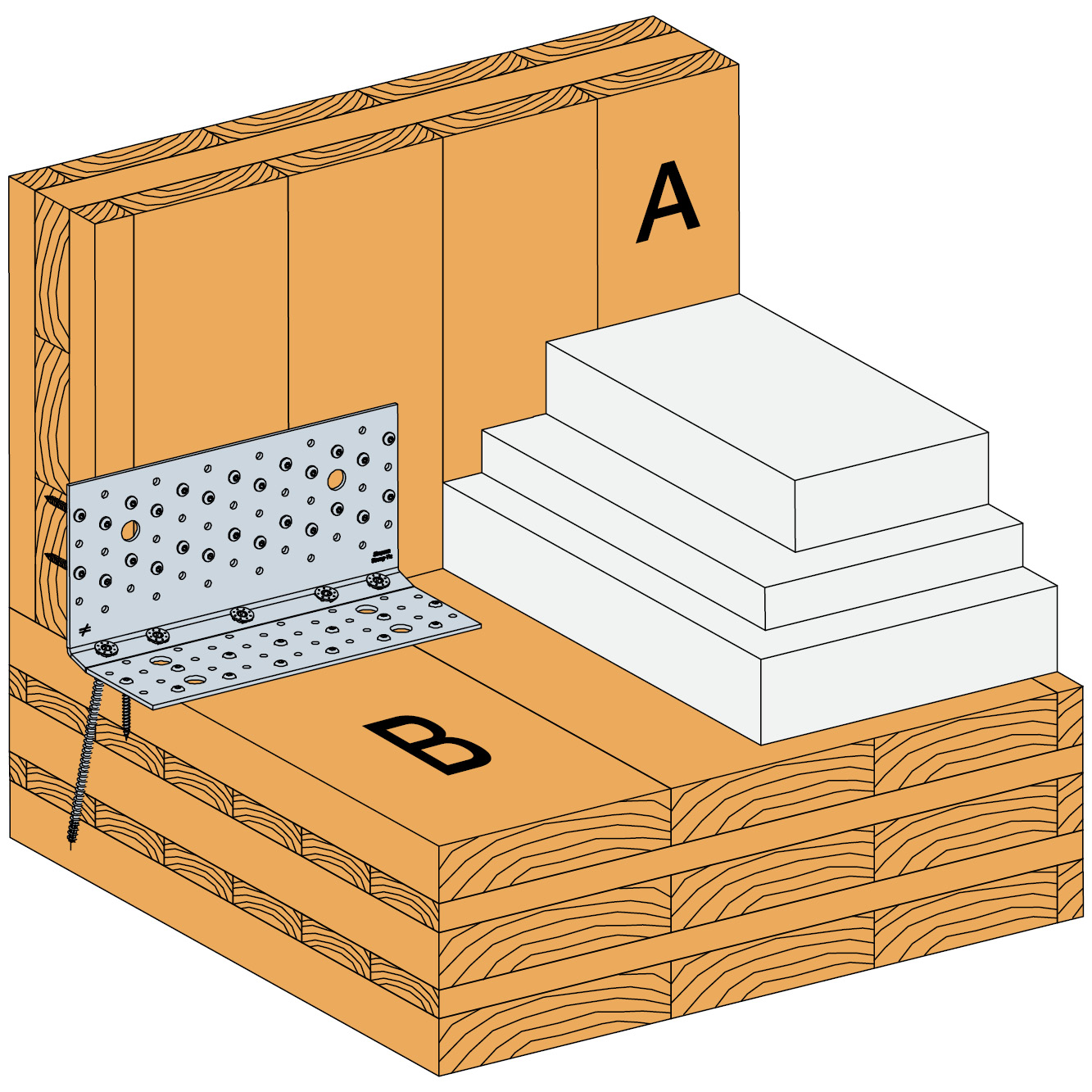

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Udsømning 1

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Udsømning 1
	Udsømning						Karakteristisk bæreevne - 1 vinkelbeslag pr. samling[kN]
	Flig A		Flig B				R₁,ₖ			R2,k = R3,k
	Antal	Type	Antal	Type	Antal	Type 2	CNA 4.0x40	CNA 4,0x60	CSA 5.0x50	CNA 4.0x40	CNA 4,0x60	CSA 5.0x50
AB255HD	26.0	CNA/CSA	5.0	ESCRFTC8.0x140	13.0	CNA/CSA	min (47.0 ; 56/kmod)	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	35	45.7	46

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.
R_1,k bæreevnerne er gældende uanset antallet af CNA/CSA i flig B.
Bæreevner med andre længder ESCRFTC er tilgængelige i ETA.

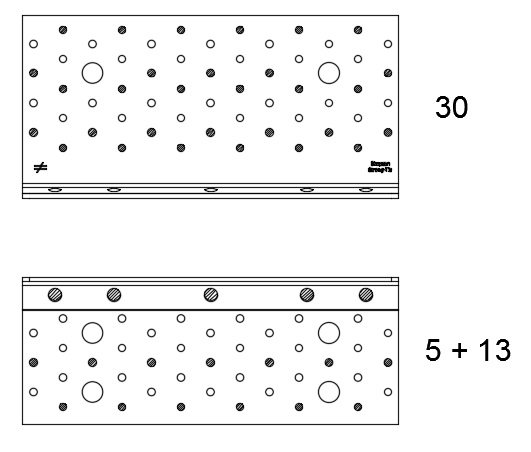

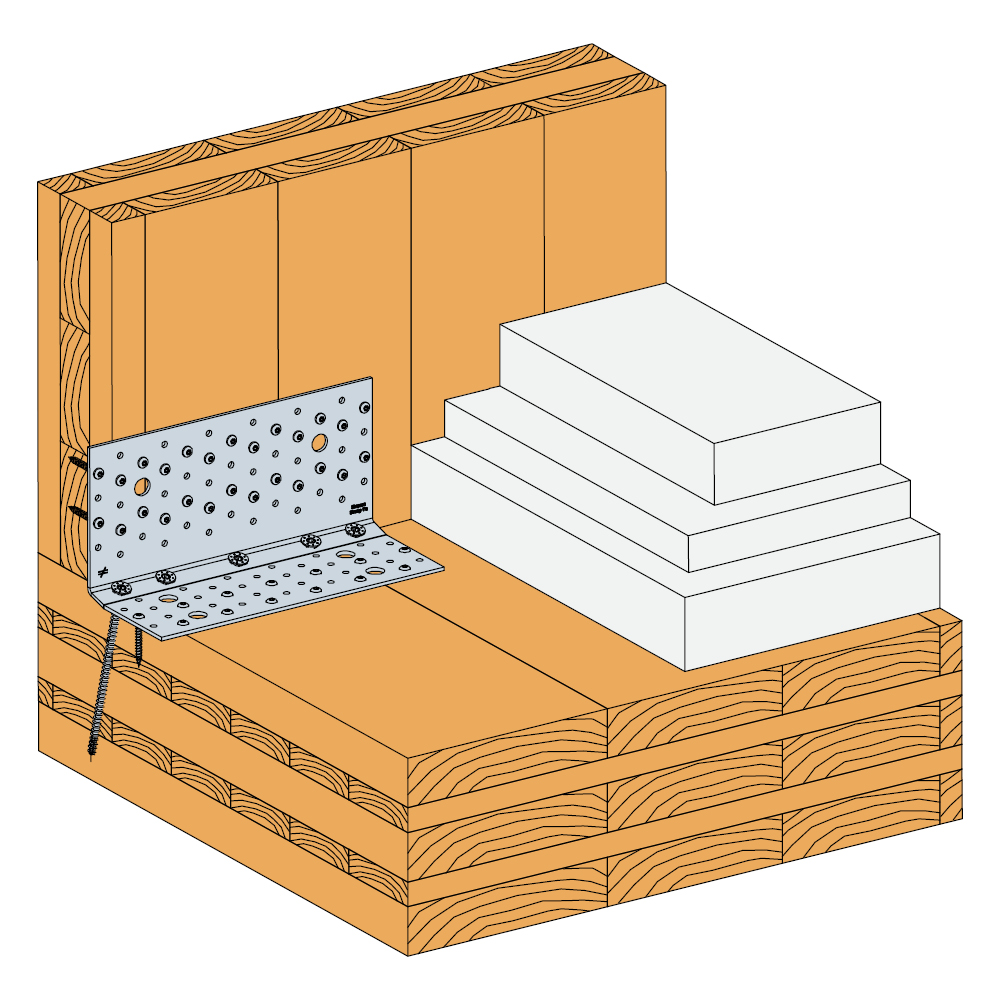

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Udsømning 2

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Udsømning 2
	Udsømning						Karakteristisk bæreevne - 1 vinkelbeslag pr. samling[kN]
	Flig A		Flig B				R₁,ₖ			R2,k = R3,k
	Antal	Type	Antal	Type	Antal	Type 2	CNA 4.0x40	CNA 4,0x60	CSA 5.0x50	CNA 4.0x40	CNA 4,0x60	CSA 5.0x50
AB255HD	30.0	CNA/CSA	5.0	ESCRFTC8.0x200	13.0	CNA/CSA	min (54.2 ; 56/kmod)	min (70.8 ; 56/kmod)	min (72.4 ; 56/kmod)	37.7	49.7	53.5

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Udsømning 3

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Udsømning 3
	Udsømning						Karakteristisk bæreevne - 1 vinkelbeslag pr. samling[kN]
	Flig A		Flig B				R₁,ₖ			R2,k = R3,k
	Antal	Type	Antal	Type	Antal	Type 2	CNA 4.0x40	CNA 4,0x60	CSA 5.0x50	CNA 4.0x40	CNA 4,0x60	CSA 5.0x50

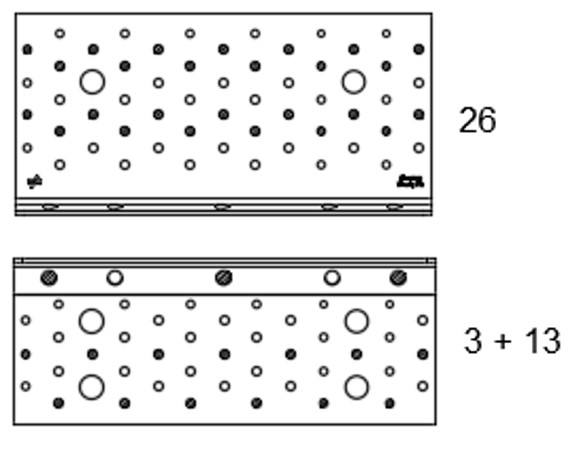

AB255HD	26.0	CNA/CSA	3.0	ESCRFTC8.0x200	13.0	CNA/CSA	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	28.3	32.4	43.4
