CLT

ABAI

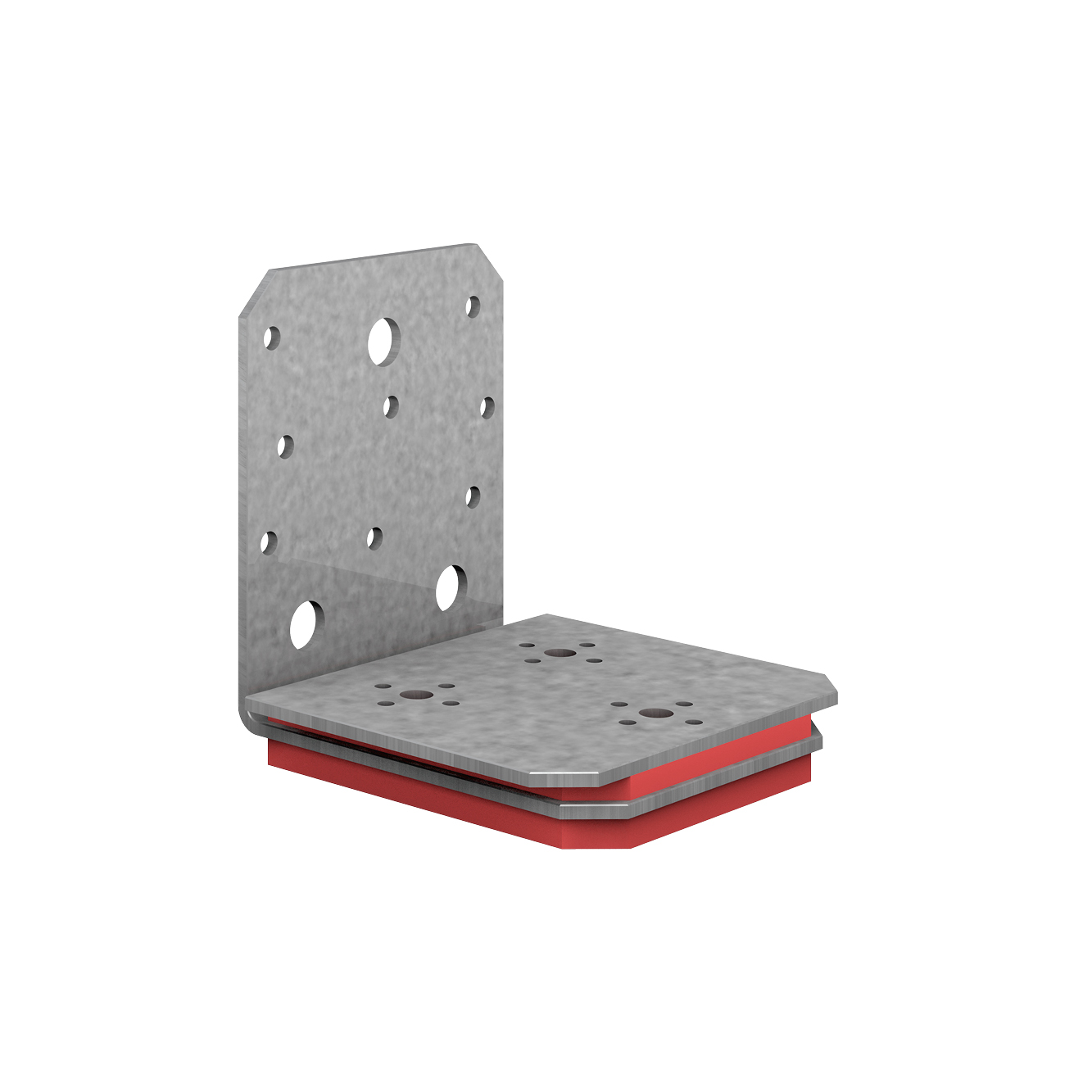

Lydabsorberende vinkelbeslag til CLT konstruktioner

ABAI105 er et nyudviklet bygningsbeslag som giver mulighed for en statisk bærende forbindelse mellem CLT gulv-, væg- & loftselementer, som er lydisoleret med et 12 mm lag af SIT.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Indoor

EPD

Varmforzinket stål Z275

ABAI_SSTBP_homepage_DE_de

Produktinformationer

Billeder

ABAI installation med SDS skruer

ABAI installation med MOABAI montageskabelon.

Installation

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
Isolering:
SIT: Polyurethane Syloer SR220

Fordele

Lydabsorberende

Applikationer

Samlinger

CLT-konstruktioner

Anvendelsesområder

Statisk bærende forbindelse mellem CLT gulv-, væg- & loftselementer, som er lydisoleret med et 12 mm lag af SIT.

Teknisk data

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]						Huller flig A[mm]		Huller flig B[mm]
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Tykkelse[mm]	Rund		Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Tykkelse[mm]	Ø5[mm]	Bolt[mm]	Ø7
ABAI105	1923004	20.0	0.81	113	103	90	106	18	3	8	3	3

Enkelt sidet samling med SITlydisoleringsstrimmel d = 12 mm mellem væg og loft

Karakteristisk bæreevne for ét stk. ABAI105 mellem CLT væg- og CLT gulvelement med 12 mm SIT mellemlæg

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning
	Udsømning				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling[kN]				Slip modulus Kₛₑᵣ for lastretning[kN/mm]
	Flig A		Flig B		R₁.ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁.ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Antal	Type	Antal	Type	R₁.ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁.ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

Fastgørelse til bundpladen sker med Simpson Strong-Tie^®'s specielle skruer (SDS25600). For at opnå en godkendt montage skal der bruges en MOABAI montageskabelon.

Installation

Monteringsvejledning

Fastgørelse til bundpladen sker med Simpson Strong-Tie's specielle skruer (SDS25600). For at opnå en godkendt montage skal der bruges en MOABAI montageskabelon.

ABAI installation med MOABAI montageskabelon.

ABAI installation med SDS skruer

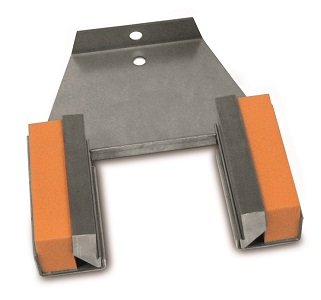

Montageskabelon MOABAI

Installation

Downloads

Lydabsorberende elementsamlinger

Når man bygger med store træelementer såsom CLT (Cross Laminated Timber) er det vigtigt at tage hensyn til træets naturlige resonans

Lydabsorberende elementsamlinger

Læs online bladre-PDF

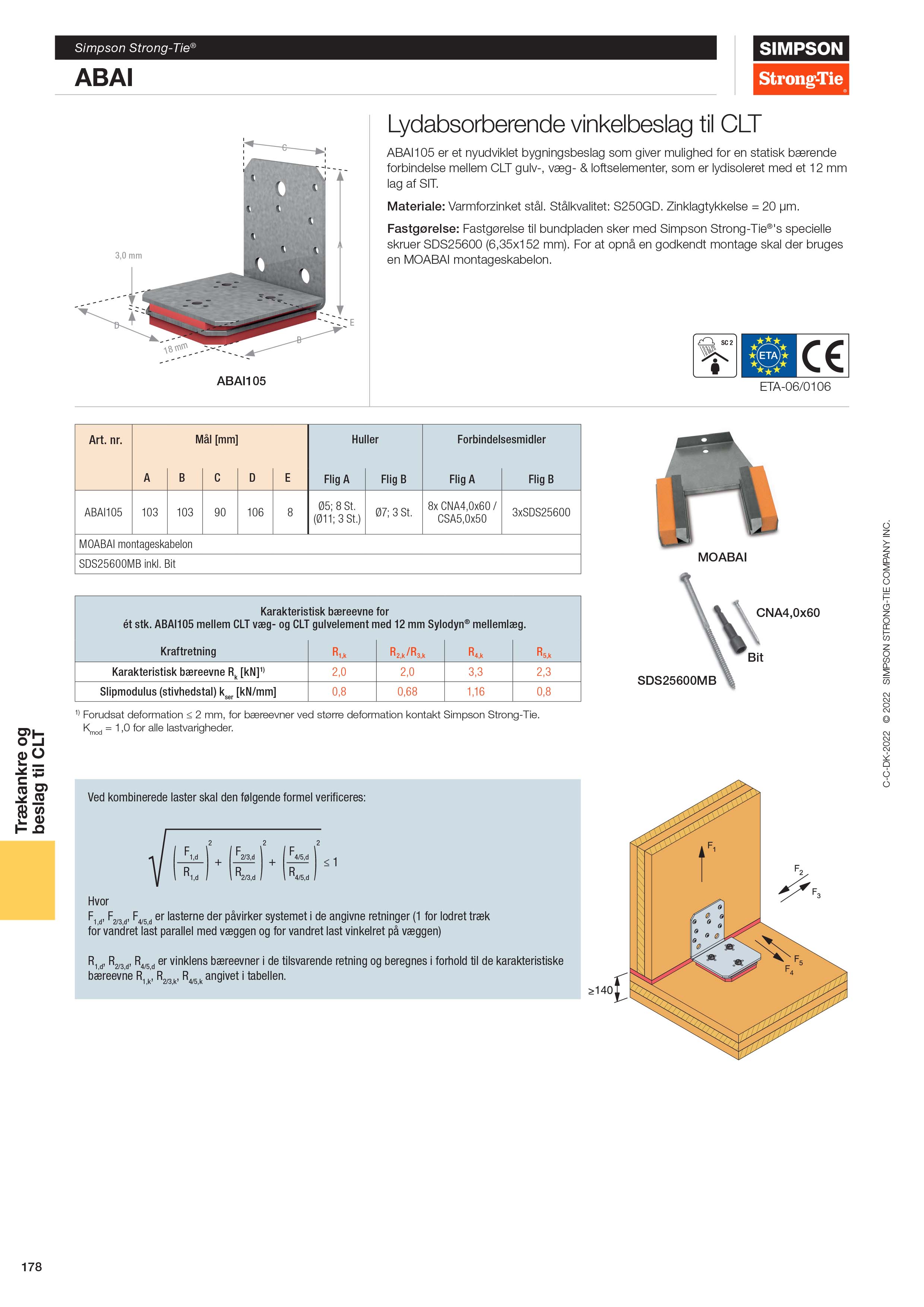

ABAI lydabsorberende vinkelbeslag til CLT

Katalog C-C-DK-2022, side 178
Akustik i træbygninger Vejledninger og anbefalinger

Download PDF

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP
