PBWS

Optimeret søjlesko til indstøbning

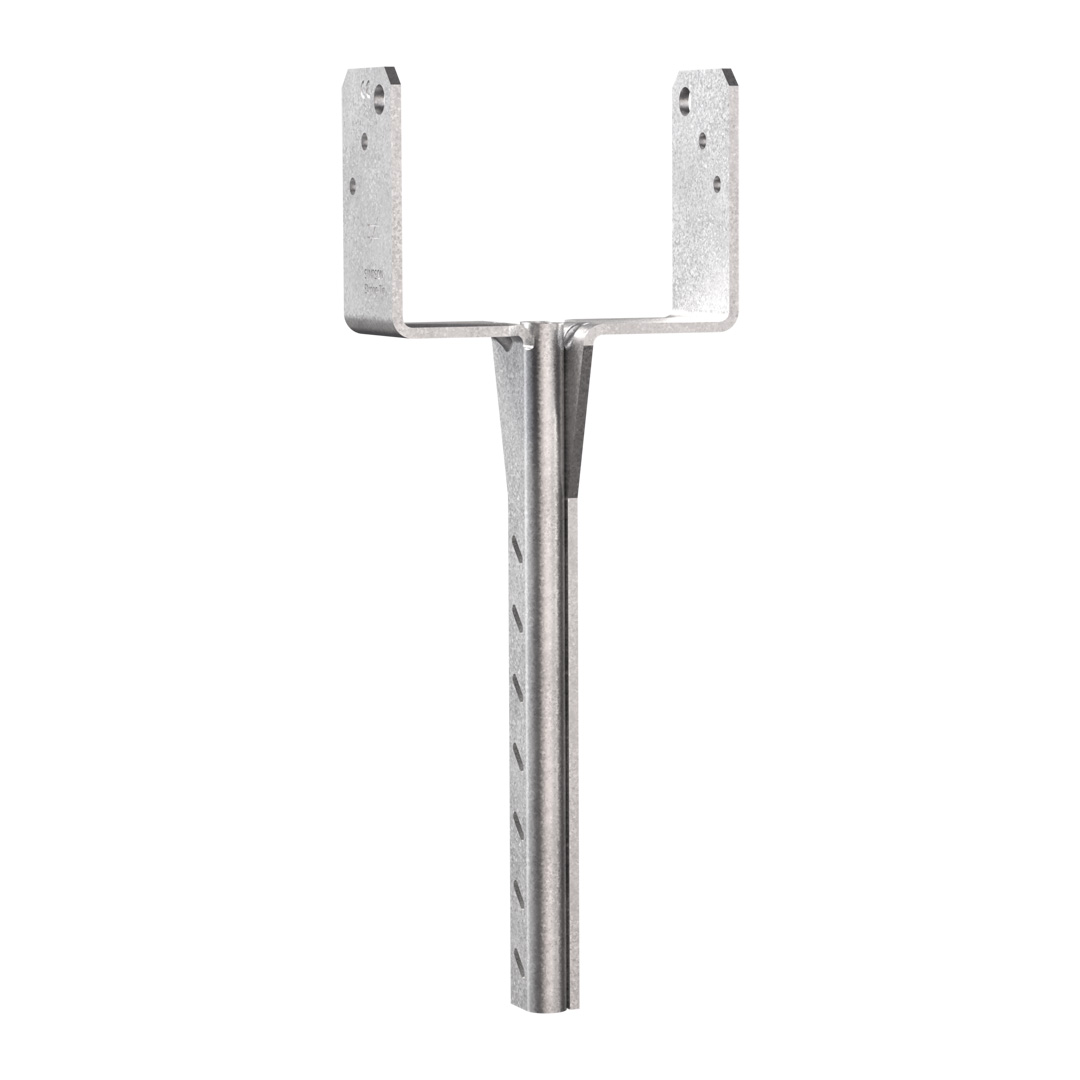

PBWS er en materialeoptimeret søjlesko der, på trods af sin lette vægt, yder dokumenteret bæreevne i søjle-til-beton applikationer. PBWS søjleskoen er designet ud fra et mål om, at sænke ressourceforbruget forbundet med produktionen af et sådant produkt mest muligt.

Dette har vi gjort ved:

Minimalt stålforbrug - op til 45% mindre stål ift. traditionelle søjlesko
Ingen svejsning - PBWS består af ét stykke foldet metal
Ingen "hot-dip" varmforzinkning - PBWS er pre-galvaniseret med den unikke ZPRO coating
Minimeret transport - PBWS er produceret på egen fabrik i Danmark

Sammenligner man PBWS med traditionelle søjlesko efterlades man med denne søjlesko et langt mindre CO₂ aftryk.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Outdoor

ZPRO

EPD

Produktinformationer

Billeder


Søjle installeret med 4 x CSA skruer

Søjle installeret med 2 x SSH skruer

Bjælke installeret

Egenskaber

Materiale:

Pre-galvaniseret stål S250GD + ZPRO coating

Fordele:

Dokumenteret lastbæreevne
Letvægt og nem at håndtere
Fleksibel fastgørelse
Reduceret CO₂ aftryk
Fremstillet i Danmark af Simpson Strong-Tie A/S
ZPRO coatingen tager ikke skade af slagene fra en sømpistol

Mindre aftryk på miljøet - Samme styrke og dokumentation

PBWS yder, på trods af sin lette vægt, gode bærevneværdier. Søjleskoen er ETA-godkendt og alle bærevneværdier kan findes på vores hjemmeside strongtie.dk.
ZPRO coatingen betyder at søjleskoen har en ren og flot korrosionbestandig metaloverflade og man undgår altså den typiske, mere "grove" overflade som traditionelle ekstra varmforzinkede søjlesko har.

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]							Huller i topplade		Antal pr. kasse	Vægt [kg]
Art. nr.	DB nr.	A	B	C	E	F	G	t	Ø5	Ø8,5	Antal pr. kasse	Vægt [kg]
PBWS45Z	2171209	45	40	99.5	50	150	22	3	4	2	20	0.5
PBWS48Z	-	48	40	98	50	150	22	3	4	2	20	0.5
PBWS70Z	2171210	70	40	87	50	150	22	3	4	2	20	0.5
PBWS73Z	2171211	73	40	85.5	50	150	22	3	4	2	20	0.5
PBWS90Z	2171212	90	40	77	50	150	22	3	4	2	20	0.5
PBWS98Z	-	98	40	73	50	150	22	3	4	2	20	0.5
PBWS100Z	2171194	100	40	72	50	150	22	3	4	2	20	0.5

Karakteristisk bæreevne

Art. nr.	Product capacities - Timber to Concrete
	Fasteners		Characteristic capacities - Timber C24 [kN]
	On post		R_1,k	R_2,k
	Qty	Type	R_1,k	R_2,k
PBWS45Z	4	CSA5,0x40Z	20.2	2.5
PBWS48Z	4	CSA5,0x40Z	20.2	2.5
PBWS70Z	4	CSA5,0x40Z	20.2	2.5
PBWS73Z	4	CSA5,0x40Z	20.2	2.5
PBWS90Z	4	CSA5,0x40Z	20.2	2.5
PBWS98Z	4	CSA5,0x40Z	20.2	2.5
PBWS100Z	4	CSA5,0x40Z	20.2	2.5

*Minimum concrete strengt C12/15

Produktkapaciteter - Ø8 forbindelsesskrue

Art. nr.	Produktkapaciteter - Træ til beton - Ø8 forbindelsesskrue
	Fasteners		Characteristic capacities - Timber C24 [kN]
	On post		R_1,k	R_2,k
	Qty	Type	R_1,k	R_2,k
PBWS45Z	2	SSH8x40	20.2	2.5
PBWS48Z	2	SSH8x40	20.2	2.5
PBWS70Z	2	SSH8x40	20.2	2.5
PBWS73Z	2	SSH8x40	20.2	2.5
PBWS90Z	2	SSH8x40	20.2	2.5
PBWS98Z	2	SSH8x40	20.2	2.5
PBWS100Z	2	SSH8x40	20.2	2.5

*Minimum concrete strengt C12/15

Installation

Befæstigelse:

Søjleskoen indstøbes i frisk beton eller indlimes i et Ø24 mm hul med fx AT-HP
Søjlen kan fastgøres med 4 stk. CSA-Z beslagskruer eller 2 stk. SSF eller SSH skruer.

Søjle installeret med 4 x CSA skruer
