PPD

Søjlesko

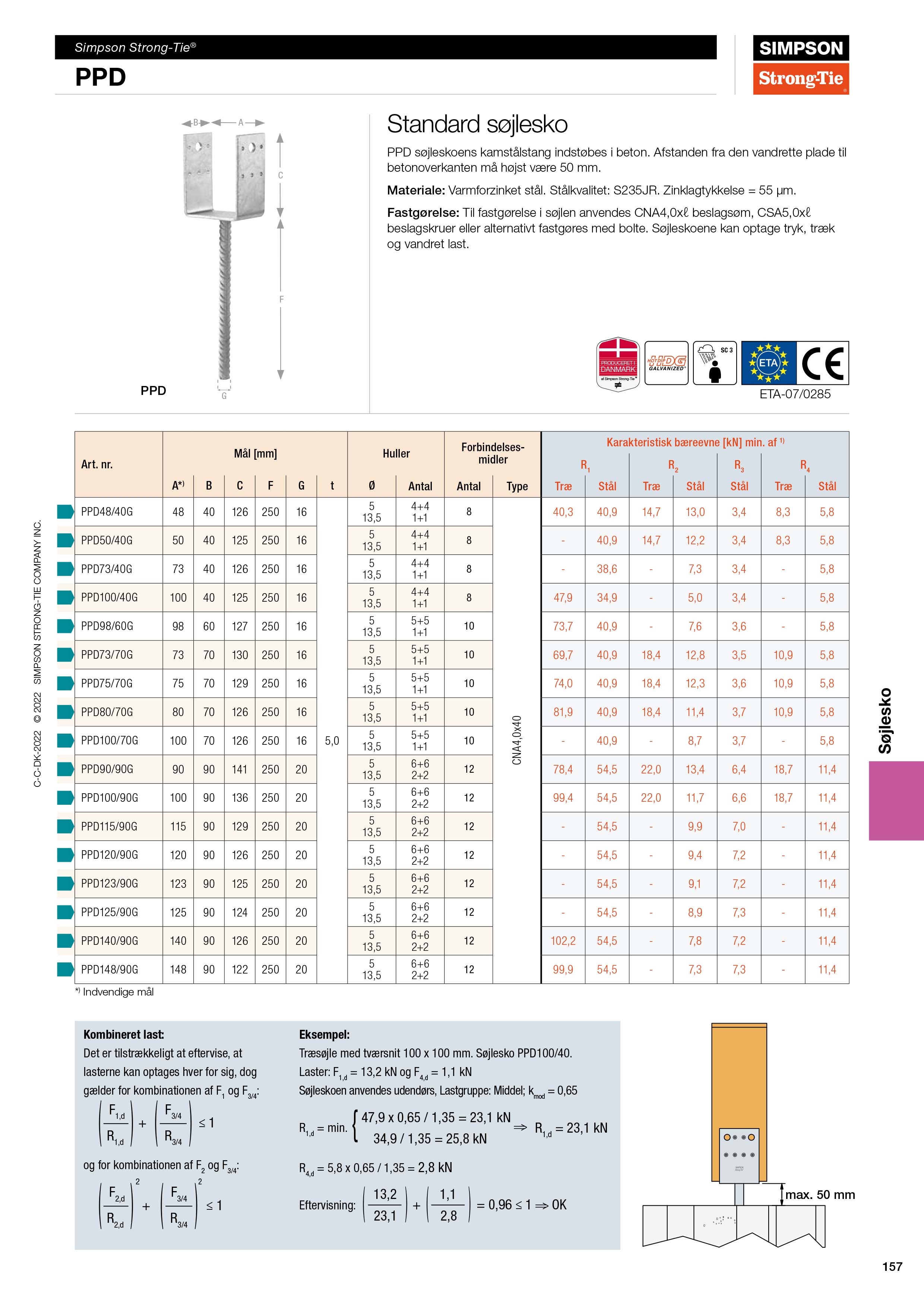

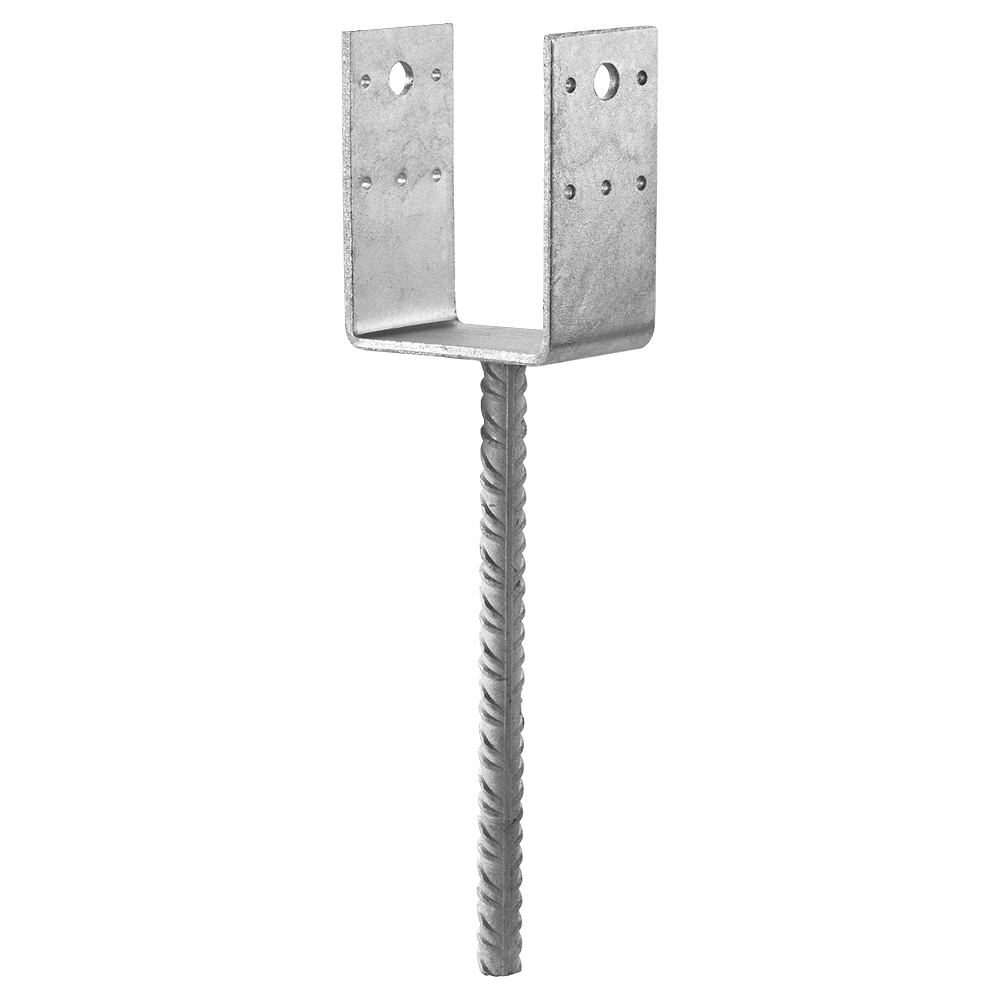

Disse beslag består af en U-formet plade med en tykkelse på 5 mm, der er påsvejst Ø16  eller Ø20 mm ribbestål med længde 250 mm. Beslagene er forsynes med Ø5 mm huller til kamsøm/beslagskruer og Ø13,5 mm huller til 12 mm bolte.

Beslagene er varmforzinkede efter bearbejdning.


CE mærket
Aftalegrundlag
Anvendelsesklasse 3
Acier galvanisé à chaud
Outdoor

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Stålplade: S235JR EN10025:2004
    Ribbestål: B550 BR+AC 10080:2006
  • Korrosion:
    Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

  • Endetræet bliver hævet over underlaget, hvilket modvirker opfugtning af træsøjlen

Applikationer

Samlinger

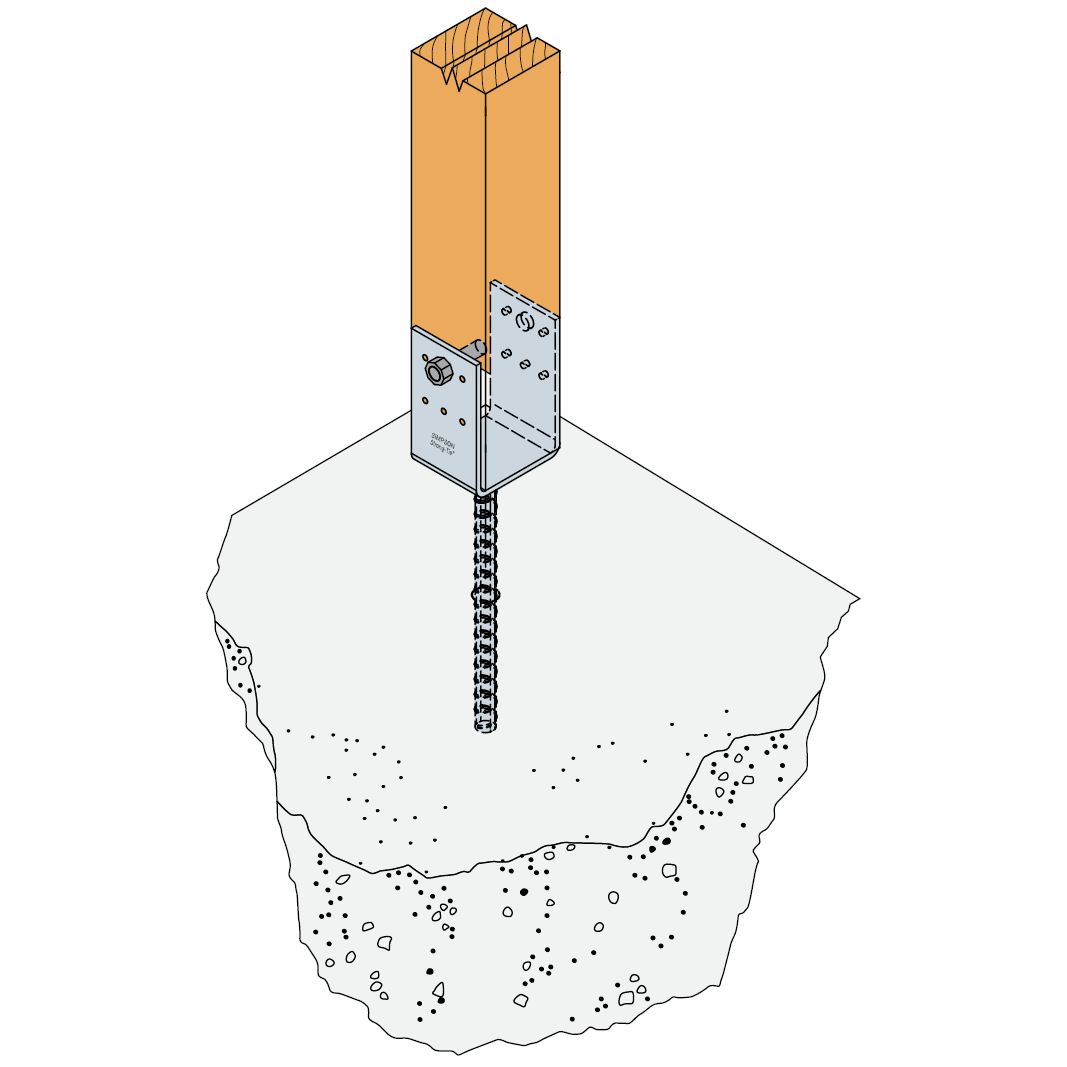

  • PPD søjleskoens ribbestål indstøbes i beton

Anvendelsesområder

  • Anvendes til understøtning af træsøjler f.eks. carporte, pergolaer og terrasser
  • Ved anvendelse af søjlesko opnås, at søjlens endetræ hæves over underlaget og herved modvirkes opfugtning af træsøjlen

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller i top
A B C F G t Ø5 Ø13,5
PPD48/40G 8978108 48 40 121.5 250 16 5 8 2
PPD50/40G 5653795 50 40 120.5 250 16 5 8 2
PPD73/40G 8978116 73 40 121.5 250 16 5 8 2
PPD100/40G 8978033 100 40 120.5 250 16 5 8 2
PPD98/60G 8978140 98 60 122.5 250 16 5 10 2
PPD73/70G 8978124 73 70 125 250 16 5 10 2
PPD75/70G 5653803 75 70 124 250 16 5 10 2
PPD100/70G 8978041 100 70 121.5 250 16 5 10 2
PPD90/90G 8978132 90 90 136.5 250 20 5 12 4
PPD100/90G 8978058 100 90 131.5 250 20 5 12 4
PPD115/90G 8978066 115 90 124 250 20 5 12 4
PPD120/90G 5104553 120 90 121.5 250 20 5 12 4
PPD125/90G 2856805 125 90 119 250 20 5 12 4
PPD140/90G 8978082 140 90 121.5 250 20 5 12 4
PPD148/90G 8978090 148 90 117.5 250 20 5 12 4

Karakteristisk bæreevne

Art. nr. Karakteristisk bæreevne - Bjælke-betonsamling
Udsømning Karakteristisk bæreevne [kN]
Søjle R1.k R2.k R3.k R4.k
Antal Type Betonstyrke
C12/15 C20/25
PPD48/40G 8 CNA Ø4,0x40 min (40.3 ; 28.0/kmod) min (40.3 ; 40.9/kmod) min (14.7 ; 13.0/kmod) 3.4/kmod min (8.3 ; 5.8/kmod)
PPD50/40G 8 CNA Ø4,0x40 min (42.0 ; 28.0/kmod) 40.9/kmod min (14.7 ; 12.2/kmod) 3.4/kmod min (8.3 ; 5.8/kmod)
PPD73/40G 8 CNA Ø4,0x40 min (50.8 ; 28.0/kmod) 38.6/kmod 7.3/kmod 3.4/kmod 5.8/kmod
PPD100/40G 8 CNA Ø4,0x40 min (47.9 ; 28.0/kmod) min (47.9 ; 34.9/kmod) 5.0/kmod 3.4/kmod 5.8/kmod
PPD98/60G 10 CNA Ø4,0x40 28.0/kmod min (73.7 ; 40.9/kmod) 7.6/kmod 3.6/kmod 5.8/kmod
PPD73/70G 10 CNA Ø4,0x40 28.0/kmod min (69.7 ; 40.9/kmod) min (18.4 ; 12.8/kmod) 3.5/kmod min (10.9 ; 5.8/kmod)
PPD75/70G 10 CNA Ø4,0x40 28.0/kmod min (74.0 ; 40.9/kmod) min (18.4 ; 12.3/kmod) 3.6/kmod min (10.9 ; 5.8/kmod)
PPD100/70G 10 CNA Ø4,0x40 28.0/kmod 40.9/kmod 8.7/kmod 3.7/kmod 5.8/kmod
PPD90/90G 12 CNA Ø4,0x40 36.9/kmod min (78.4; 54.5/kmod) min (22.0 ; 13.4/kmod) 6.4/kmod min (18.7 ; 11.4/kmod)
PPD100/90G 12 CNA Ø4,0x40 36.9/kmod min (99.4 ; 54.5/kmod) min (22.0 ; 11.7/kmod) 6.6/kmod min (18.7 ; 11.4/kmod)
PPD115/90G 12 CNA Ø4,0x40 36.9/kmod 54.5/kmod 9.9/kmod 7.0/kmod 11.4/kmod
PPD120/90G 12 CNA Ø4,0x40 36.9/kmod 54.5/kmod 9.4/kmod 7.2/kmod 11.4/kmod
PPD125/90G 12 CNA Ø4,0x40 36.9/kmod 54.5/kmod 8.9/kmod 7.3/kmod 11.4/kmod
PPD140/90G 12 CNA Ø4,0x40 36.9/kmod min (102.2 ; 54.5/kmod) 7.8/kmod 7.2/kmod 11.4/kmod
PPD148/90G 12 CNA Ø4,0x40 36.9/kmod min (99.9 ; 54.5/kmod) 7.3/kmod 7.3/kmod 11.4/kmod

Kombineret last:


eller

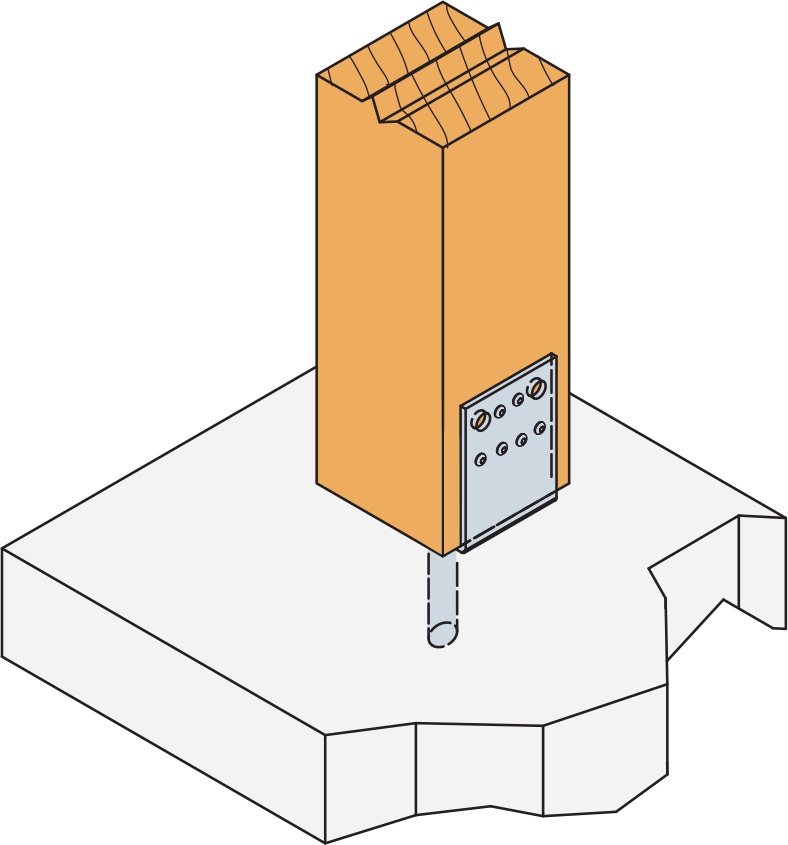

Installation

Installation

Fastgørelse

  • Til fastgørelse i søjlen anvendes CNA4,0xℓ kamsøm, CSA5,0xℓ beslagskruer eller alternativt fastgøres med bolte. Søjleskoene kan optage tryk, træk og vandret last

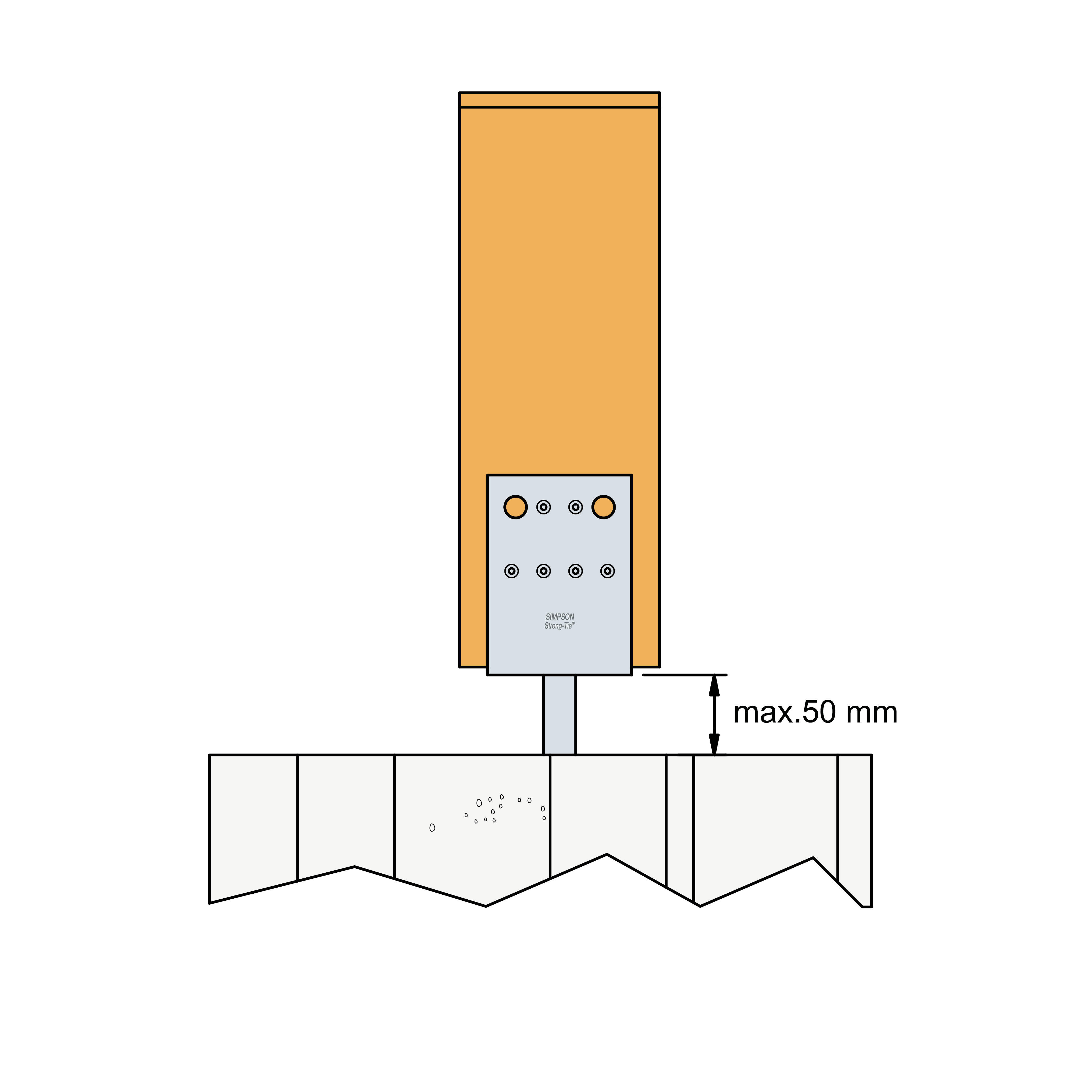

  • Afstanden fra den vandrette plade til betonoverkanten må max. være 50 mm

Monteringsvejledning



Certificeringer

ETA godkendelse (European Technical Assessment)

Relaterede produkter

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
