PP
Søjlesko

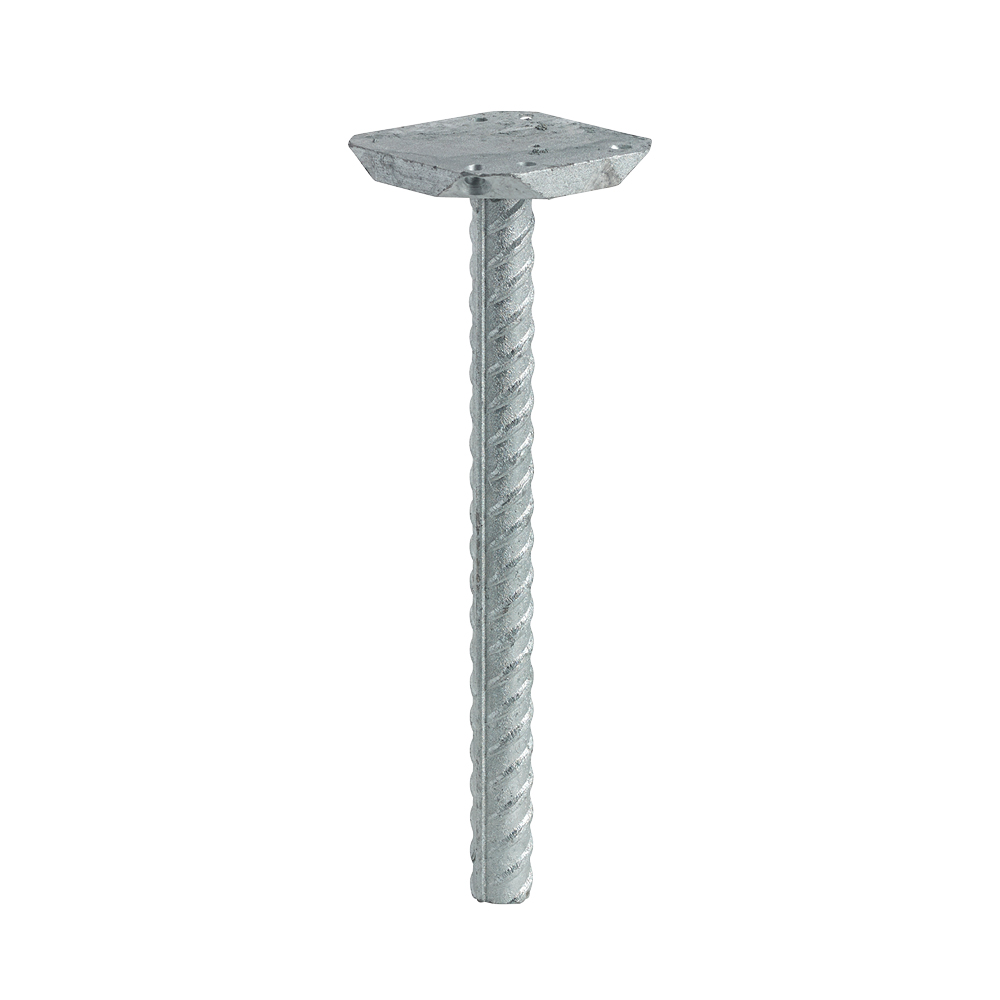

PP søjleskoene anvendes til understøtning af træsøjler med bredde eller diameter fra 100 mm og opefter. Søjleskoens kamstålstang indstøbes i beton. Afstanden fra den vandrette plade til betonoverkanten må ikke være større end 60 mm.
CE mærket
Aftalegrundlag
Anvendelsesklasse 3
EPD
Tilgængelig i Connector Selector
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | DB nr. | Dimensioner [mm] | Huller, topplade | Antal pr. kasse | Vægt [kg] | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø6,5 | ||||
| PP80G | 5089436 | 80 | 80 | 260 | 20 | 10 | 6 | 15 | 1.1 |
Karakteristisk bæreevne
| Art. nr. | Udsømning | Karakteristisk bæreevne [kN] | |||
|---|---|---|---|---|---|
| Søjle | R1.k | R2.k | R3.k = R4.k | ||
| Antal | Type | ||||
| PP80G | 4 | Ø6.0x60 | 31.6/kmod | 7.6 | 2.7 |
Dimensionering:
Ved kombineret last skal følgende undersøges:
ved samvirkende last F1 og F3/F4
og
og
ved samvirkende last F2 og F3/F4

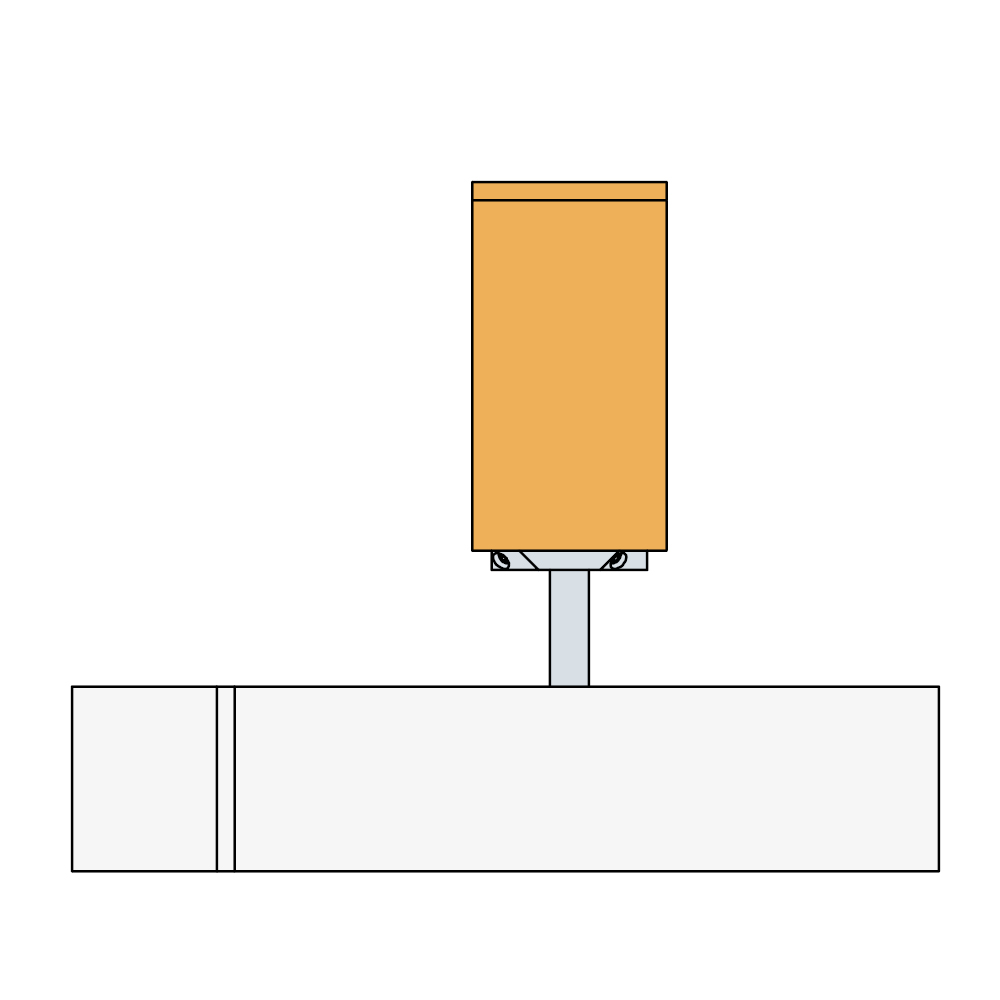

Installation
Installation
