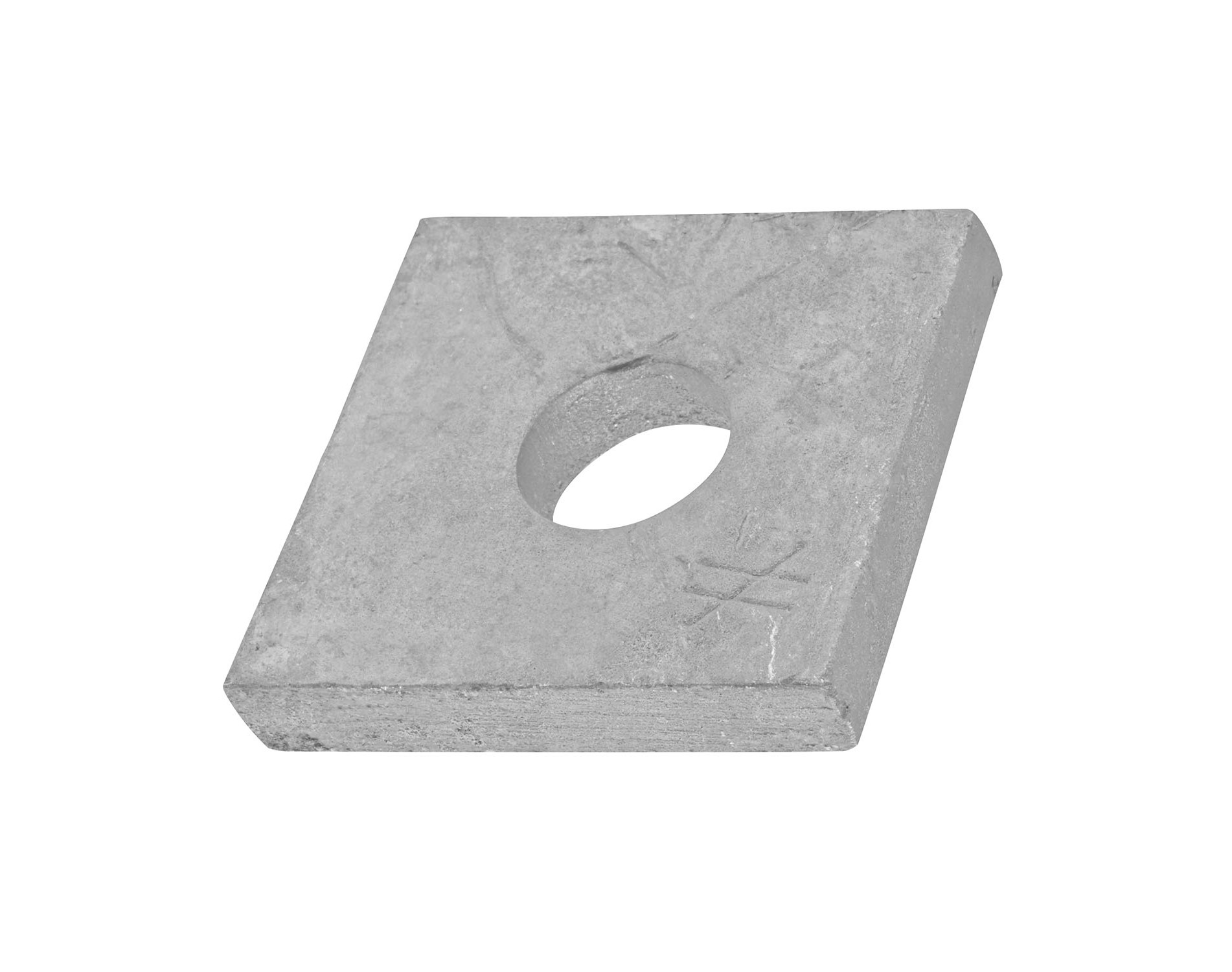

Underlagsskive
Underlagsskiver er tilpasset en række Simpson Strong-Tie® beslag og anvendes, hvor afstivning af de tynde plader i beslagene er nødvendige. Det er vigtigt, at underlagsskiverne vælges og vendes således, at én kant af skiven er tæt på beslagets bukkelinie.
Anvendelsesklasse 3
Outdoor
Hot Dip Galvanized
Produktinformationer
Billeder
Fig. 1: Installation med 1 plade i bunden, 45 mm
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | DB nr. | Dimensioner [mm] | |||
|---|---|---|---|---|---|
| A | B | Tykkelse | Huller | ||
| US40/40/10G-B | 7742570 | 40 | 40 | 10 | 13.5 |
| US40/50/10G-B | 7742588 | 40 | 50 | 10 | 13,5x25 |
| US50/50/8G-B | 5104727 | 50 | 50 | 8 | 17.5 |
| US60/60/6G-B | 5104728 | 60 | 60 | 6 | 14 |
Installation
Installation

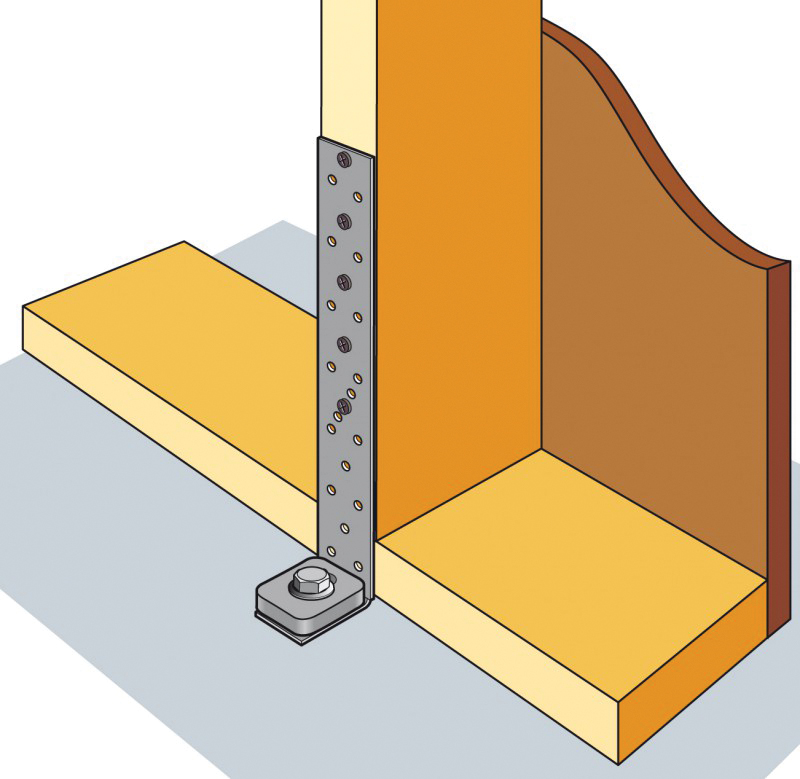

Fig. 1: Installation med 1 plade i bunden, 45 mm

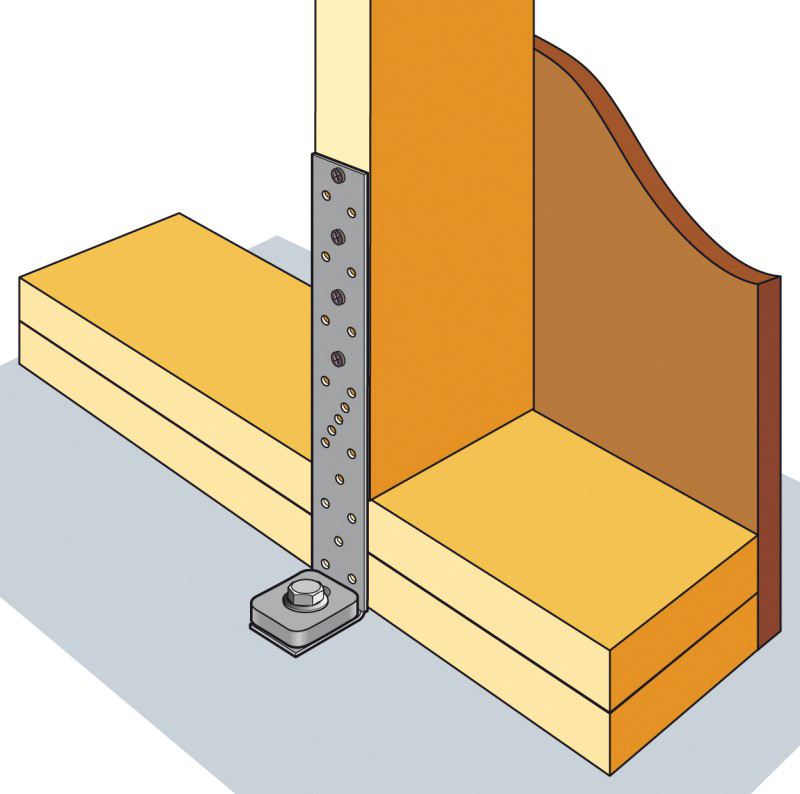

Fig. 2: Installation med 2 plader i bunden, 45 mm

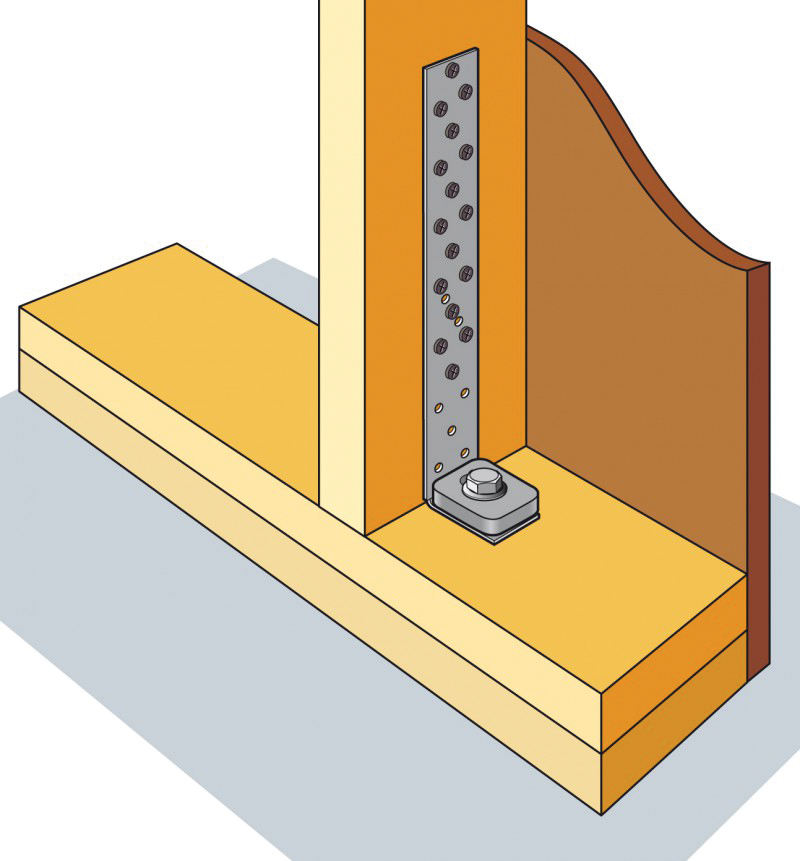

Fig. 3: Installation af indvendig væg
