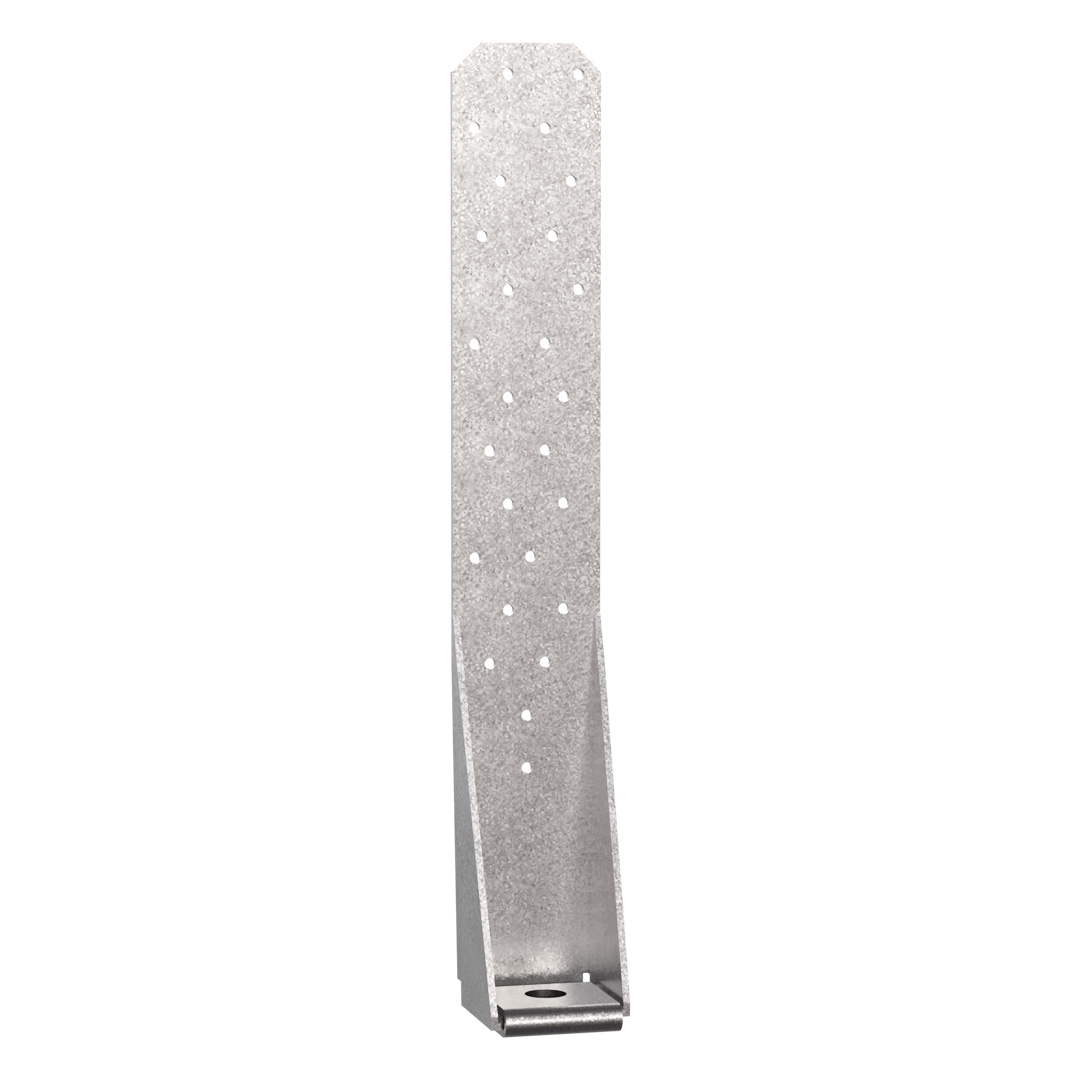

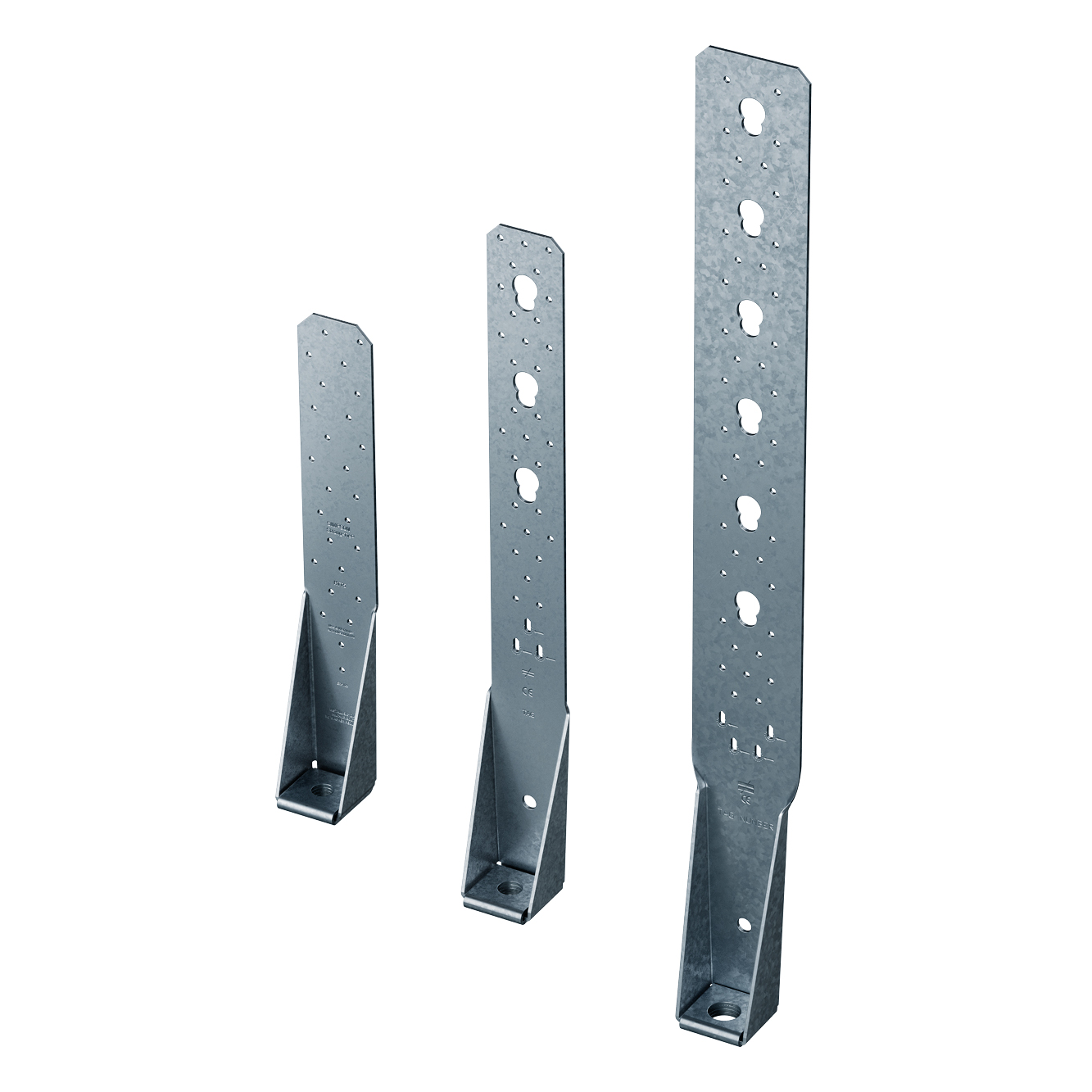

Trækankre

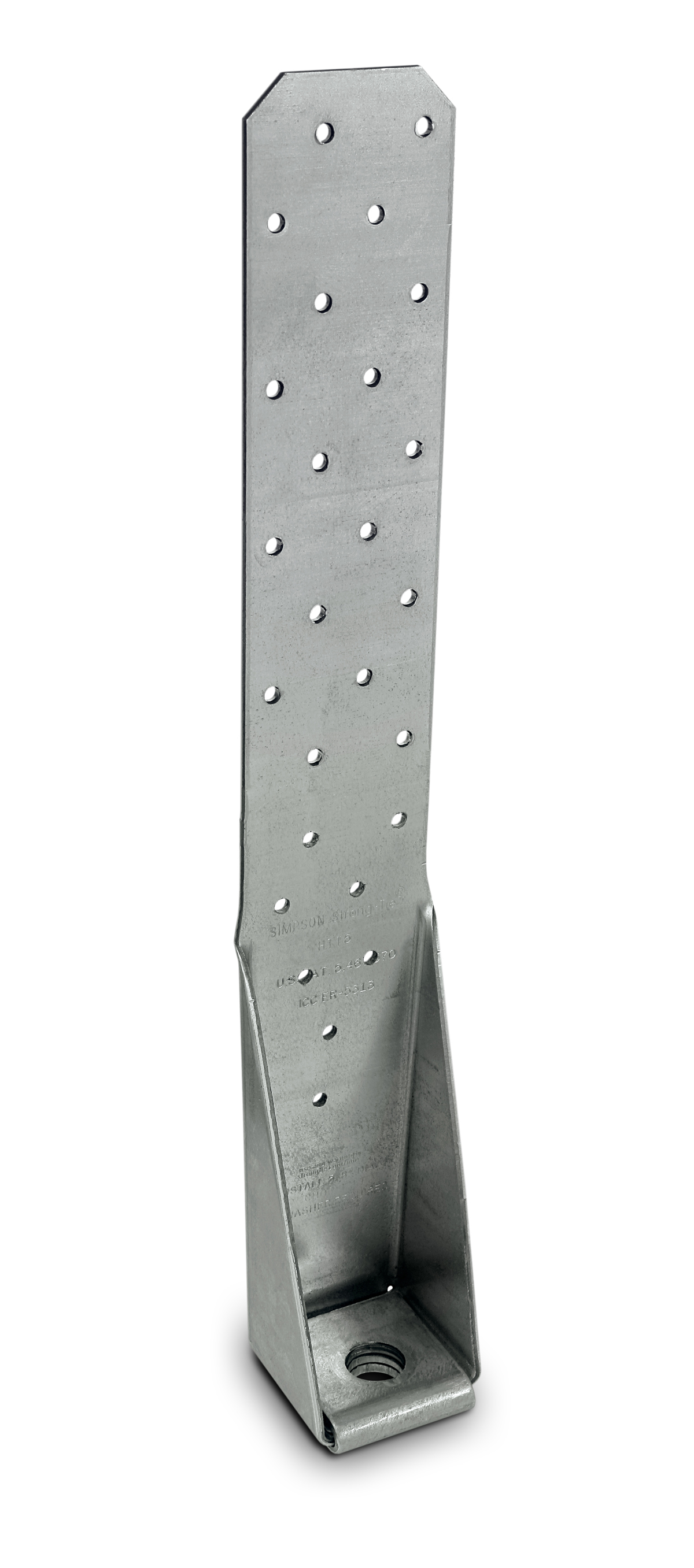

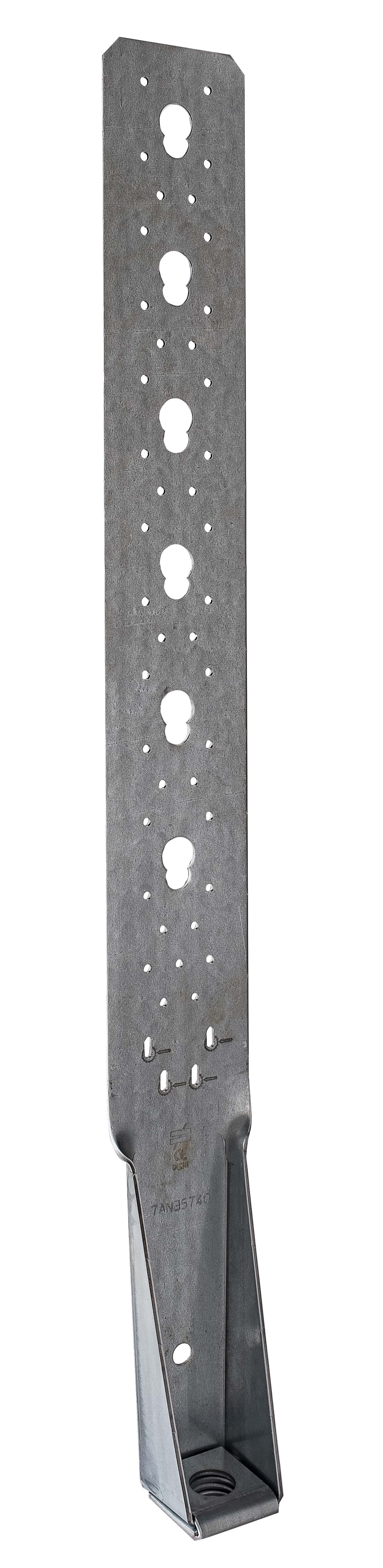

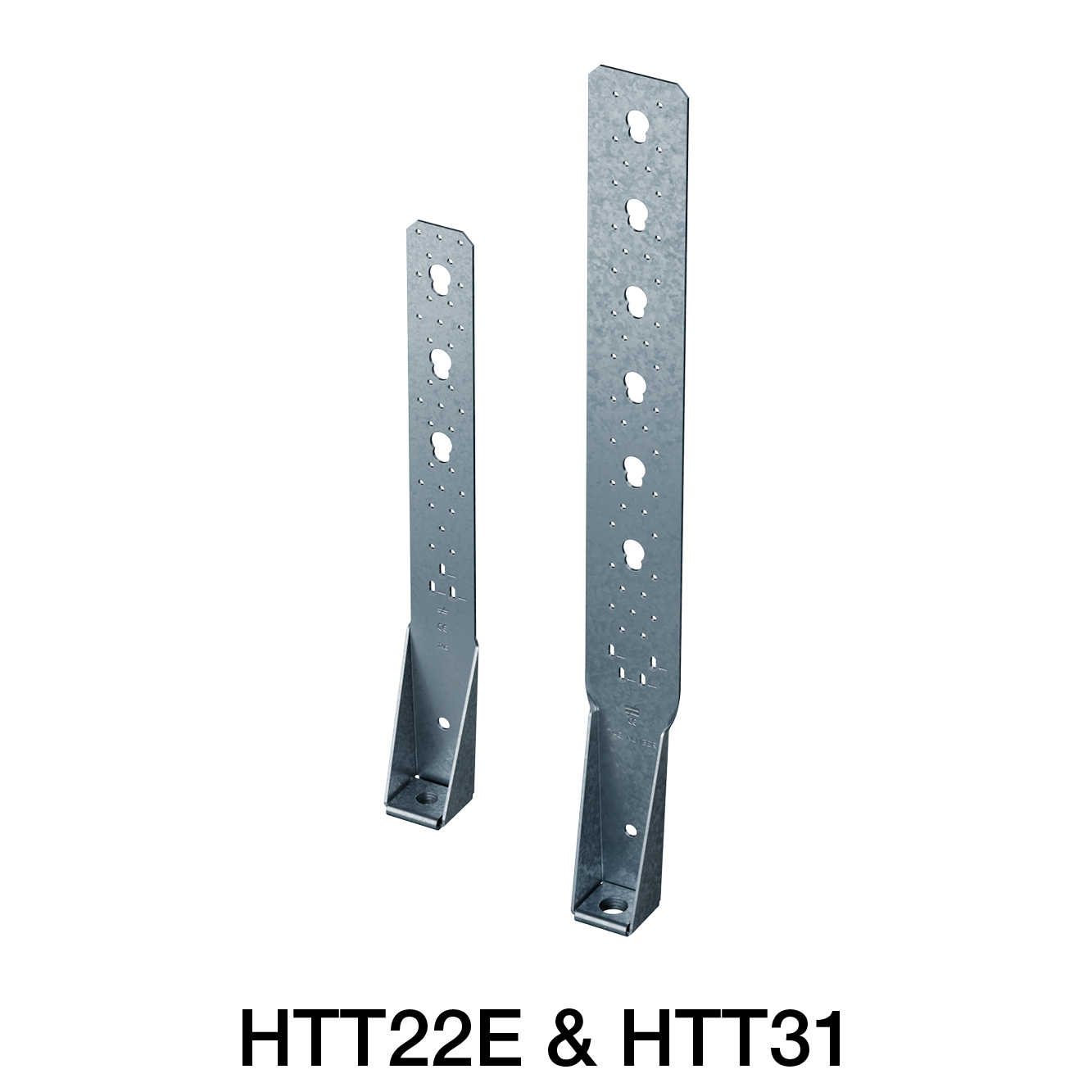

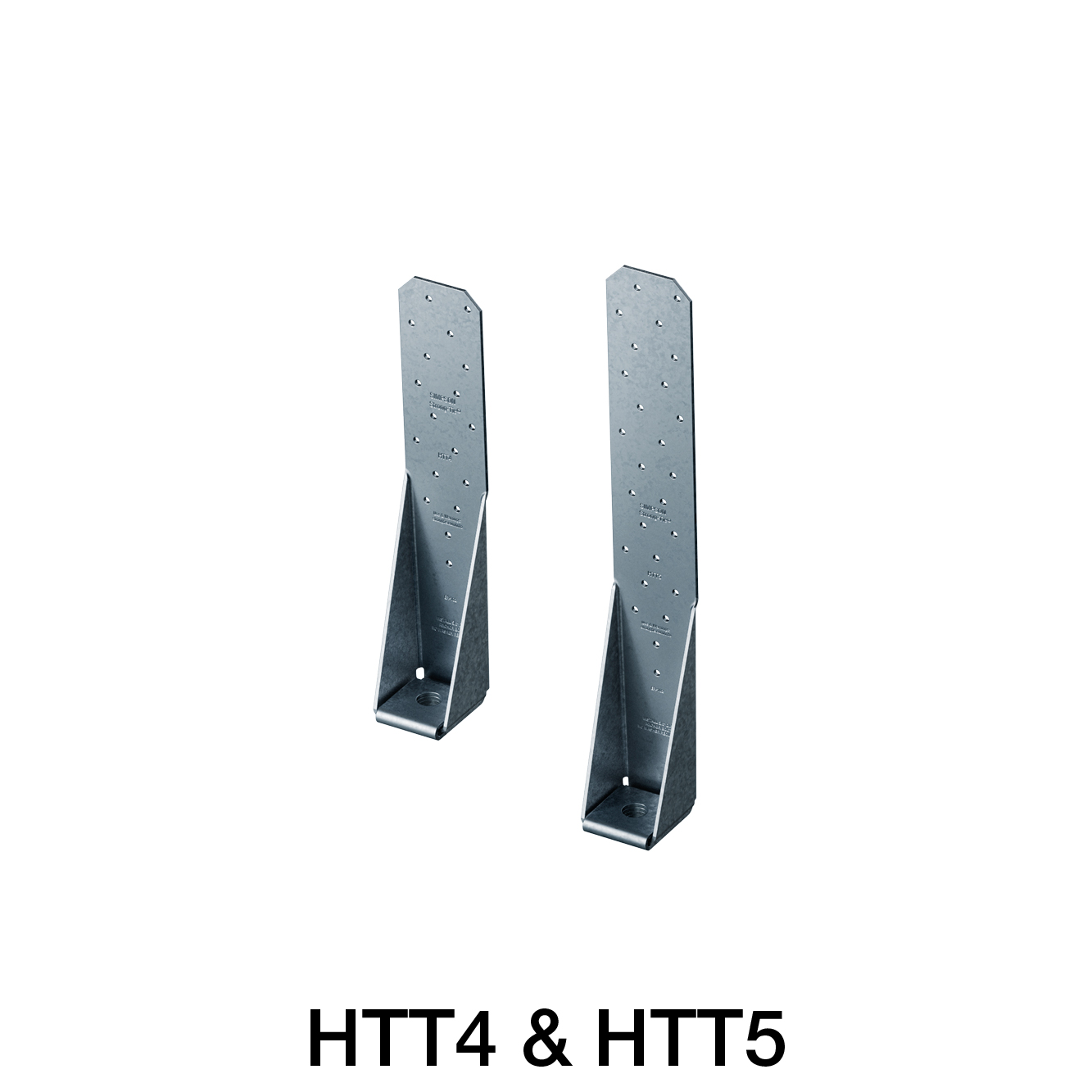

HTT4 og HHT5 er fremstillet af varmforzinket plade med tykkelse 2,8 mm, HTT22E samt HTT31 i 3,0 mm stål.
I trækanker HTT4+5 er den lange flig forsynet med Ø 4,7 mm huller mens HTT22+31 er forsynet med Ø 5,0 mm huller. Den korte flig med et Ø 17, 18 eller 25 mm hul. Beslaget er udformet således, at der er 4 pladetykkelser under boltehovedet i den korte flig. Beslaget er desuden forstærket af pladefelterne i siderne ved den korte flig.
Der er indlagt en forstærkningsplade over boltehullet i den korte flig.

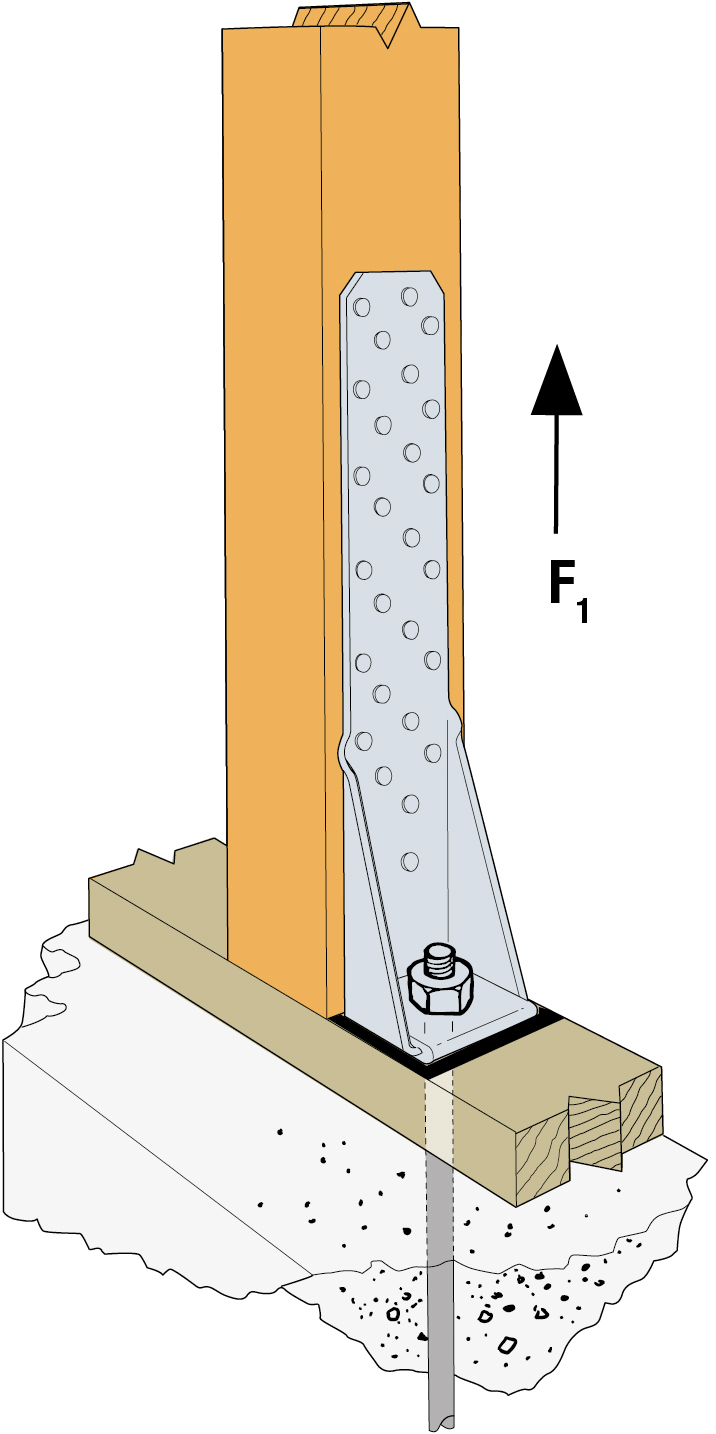

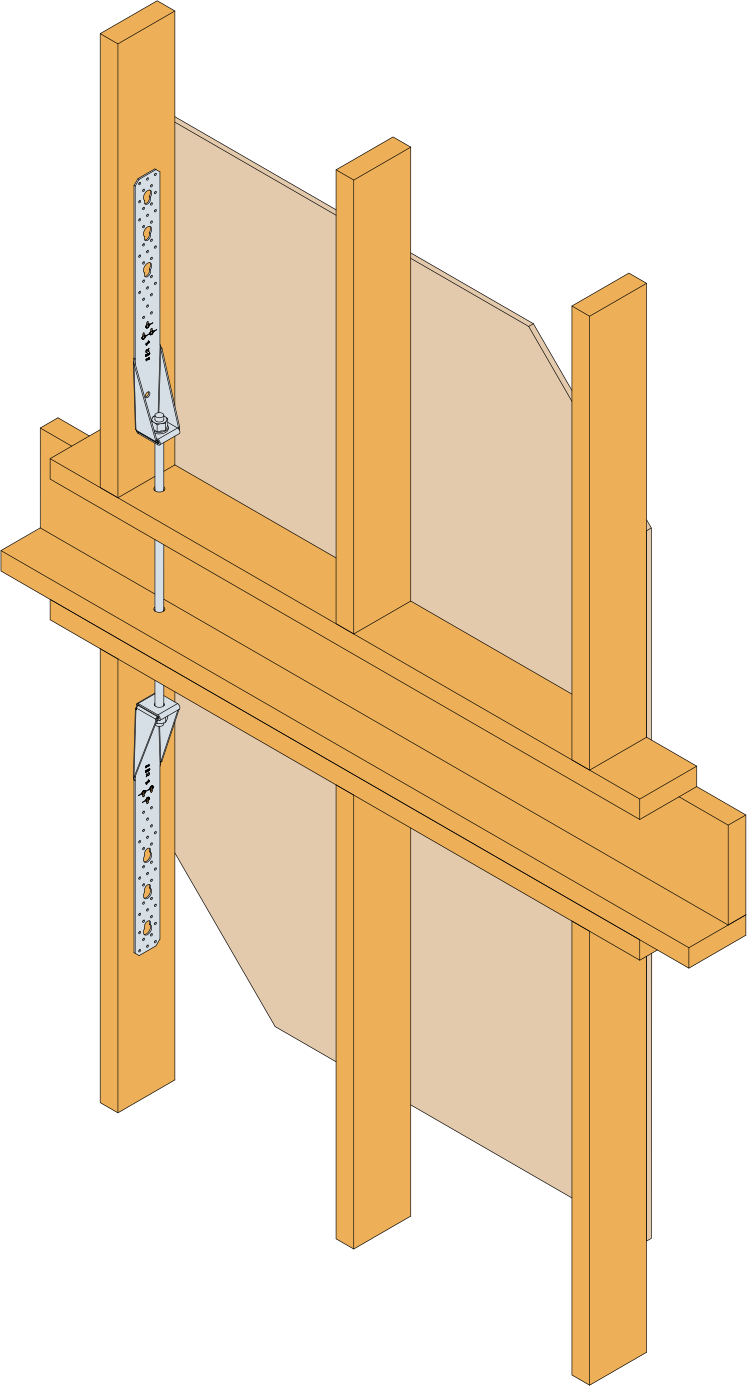

Trækonstruktioner, der er udsat for løftende kræfter kan befæstiges til betonkonstruktion med trækankrene. Den lange lodrette flig gør det muligt at placere det nødvendige antal kamsøm med overholdelse af normkrav til sømplacering i en lodret stolpe - også når der ligger en vandret rem under denne.
Bemærk at til HTT4 samt HTT5 kan der ikke benyttes 5 mm beslagskruer.





Produktinformationer
Egenskaber
Materiale
- Stålkvalitet:
Grade 33 iht. ASTM A-653 svarende til egenskaberne i S235JR - Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
Fordele
- Muliggør befæstigelse til betonkonstruktioner
Applikationer
Samlinger
- Træ-søjle samlinger
Anvendelsesområder
- Trækonstruktioner der er udsat god løftende kræfter kan befæstiges til betonkonstruktion med trækankrene. Den lange lodrette flig gør det muligt at placere det nødvendige antal kamsøm med overholdelse af normkrav til sømplacering i en lodret stolpe - også når der ligger en vandret rem under denne
Teknisk data
Dimensioner
| Reference | Mål | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Dimensioner[mm] | Huller flig A | Huller flig B | ||||||||||
| DB nr. | Antal pr. kasse | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t[mm] | Rund | Rund | ||||
| Ø4,7 | Ø5[mm] | Ø21 | Ø17,5 | Ø18[mm] | |||||||||
| HTT4 | 1388657 | 16.0 | 314 | 60 | 64 | 11.4 | 35 | 2.8 | 18 | - | - | 1 | - |
| HTT5 | 1388655 | 10.0 | 403 | 56 | 64 | 11.4 | 35 | 2.8 | 26 | - | - | 1 | - |
| HTT22E | 2049836 | 10.0 | 558 | 60 | 63 | 12 | 33 | 3 | - | 31 | 3 | - | 1 |
| HTT31 | 2151752 | 5.0 | 790 | 60 | 90 | 12 | 33 | 3 | - | 41 | 6 | - | - |
Karakteristisk bæreevne
| Reference | Holdowns capacity | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Bjælke-betonsamling | ||||||||||||||||||
| Udsømning | Karakteristisk bæreevne - Bjælke-betonsamling[kN] | |||||||||||||||||
| Flig A | Flig B | R₁.ₖ (uden US50/50/8 underlagsskive) | R₁.ₖ (med US50/50/8 underlagsskive) | |||||||||||||||
| Antal | Type | Antal | Type 2 | Antal | Type | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x50 | CNA 4,0x60 | CSA5,0x35 | CSA5,0x40 | CSA5,0x50 | CSA5,0x80 | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x50 | CNA 4,0x60 | |
| HTT4 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.66; 15.4; 43/kmod] | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | - | - | min [(n-3.5)*1.66; 19.7] | min [(n-3.5)*1.83; 23.9] | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT5 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.66; 15.4; 43/kmod] | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | - | - | min [(n-3.5)*1.66; 19.7] | min [(n-3.5)*1.83; 23.9] | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT22E | n (1) | CNA/CSA | - | - | 1.0 | M16 | min [(n-3,5)*1,66; 32,6; 57,5/kmod] | min [(n-3,5)*1,83; 39,6; 57,5/kmod] | min [(n-3,5)*2,22; 42,3; 57,5/kmod] | min [(n-3,5)*2,36; 53,1; 57,5/kmod] | min [(n-3.5)*1,99; 91,1; 57,5/kmod] | min [(n-3.5)*2,25; 106,7; 57,5/kmod] | min [(n-3.5)*2,63; 138,2; 57,5/kmod] | min [(n-3.5)*3,5; 232,4; 57,5/kmod] | - | - | - | - |
| HTT31 | n (2) | CNA/CSA | - | - | 1.0 | M24 | min [(n-4)*1,66; 144,1; 85,1/kmod) | min [(n-4)*1,83; 144,1; 85,1/kmod) | min [(n-4)*2,22; 144,1; 85,1/kmod) | min [(n-4)*2,36; 144,1; 85,1/kmod) | min [(n-4)*1,99; 144,1; 85,1/kmod) | min [(n-4)*2,25; 144,1; 85,1/kmod) | min [(n-4)*2,63; 144,1; 85,1/kmod) | min [(n-4)*3,5; 144,1; 85,1/kmod) | - | - | - | - |
n = antal og type af forbindelsesmidler vælges af brugeren.
(1) Ovenstående bæreevner for HTT22E forudsætter at der altid monteres forbindelsesmidler i de nederste 5 huller på beslaget. Disse medtages i beregningen af bæreevnen.
(2) Ovenstående bæreevner for HTT31 forudsætter at der monteres 4 stk. CSA5,0x80 i de nederste ovale huller. Hvis der benyttes andre forbindelsesmidler end CSA5x80 i de nederste fire huller så skal bæreevnen beregnes iht. ETA-07/0285. Disse medtages i beregningen af bæreevnen.
Bemærk - der kan opnåes højere bæreevner ved at benytte US-underlagsskive sammen med HTT4 og HTT5, denne skal tilkøbes seperat. Der kan IKKE benyttes 5,0 mm beslagskruer til HTT4 og HTT5.
Installation
Installation
Fastgørelse
- Fastgørelse på søjlen foretages med min. 4 stk. CNA4,0xℓ kamsøm
- Til HTT4+5 kan der benyttes CNA4,0xℓ
- Til HTT22E+31 kan der benyttes CNA4,0xℓ samt CSA5,0xℓ
- Samlingen på betonfundamentet udføres med M16 bolt i HTT

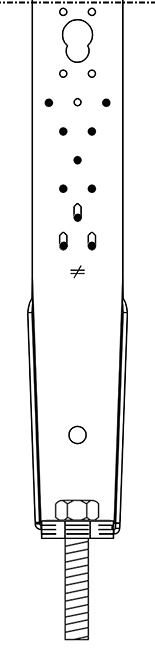

- Udsømning med underlagsskive, se udsømningsbillede 1
- Udsømning uden underlagsskive, se udsømningsbillede 2
Fastgørelse til beton:
- Mekansik ankre: WA M16-151/30
- Kemisk ankre: injektionslim AT-HP + gevindstang LMAS M16-170/20
Monteringsvejledning
- Beslaget monteres med velegnet bolt i beton. Den lodrette flig i beslaget fastgøres med CNA kamsøm eller CSA beslagskruer
