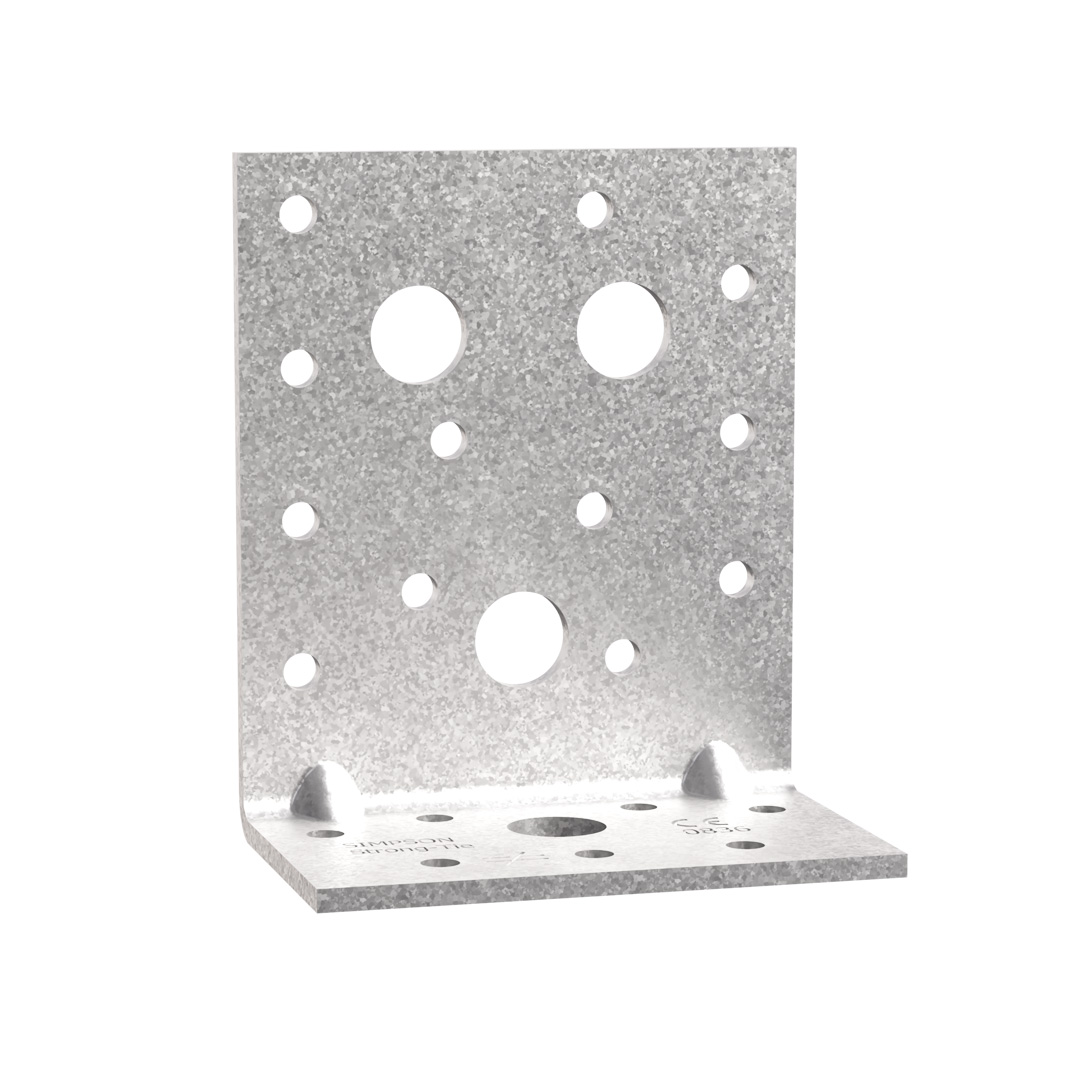

Vinkelbeslag

AE vinkelbeslag anvendes til bjælke-bjælkesamlinger eller samlinger på beton i bærende konstruktioner. AE116 kan anvendes til samling af bjælkespær på kiprem.

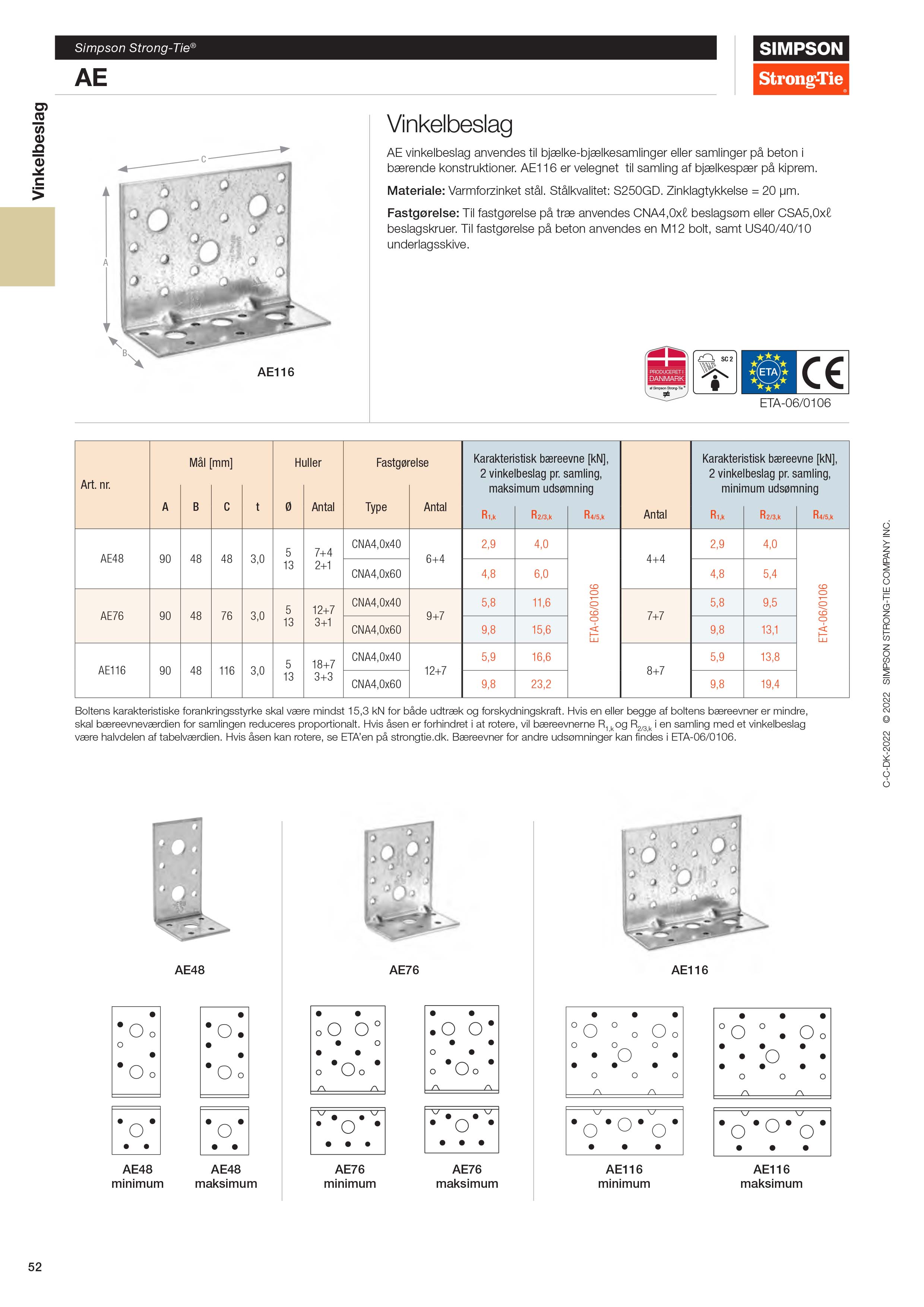

Teknisk datablad

CE mærket

Aftalegrundlag

EPD

Anvendelsesklasse 2

Indoor

Varmforzinket stål Z275

Tilgængelig i Connector Selector

Produktinformationer

Billeder



Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m² på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Kan både anvendes til samlinger med træ-træ og træ-beton

Applikationer

Samlinger

Træ-træ samling
Træ-beton samling

Anvendelsesområder

Anvendes til træ-træ samlinger eller samlinger på beton i bærende konstruktioner

Teknisk data

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]				Huller flig A[mm]		Huller flig B[mm]
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Rund		Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Ø5[mm]	Ø13	Ø5[mm]	Ø13[mm]

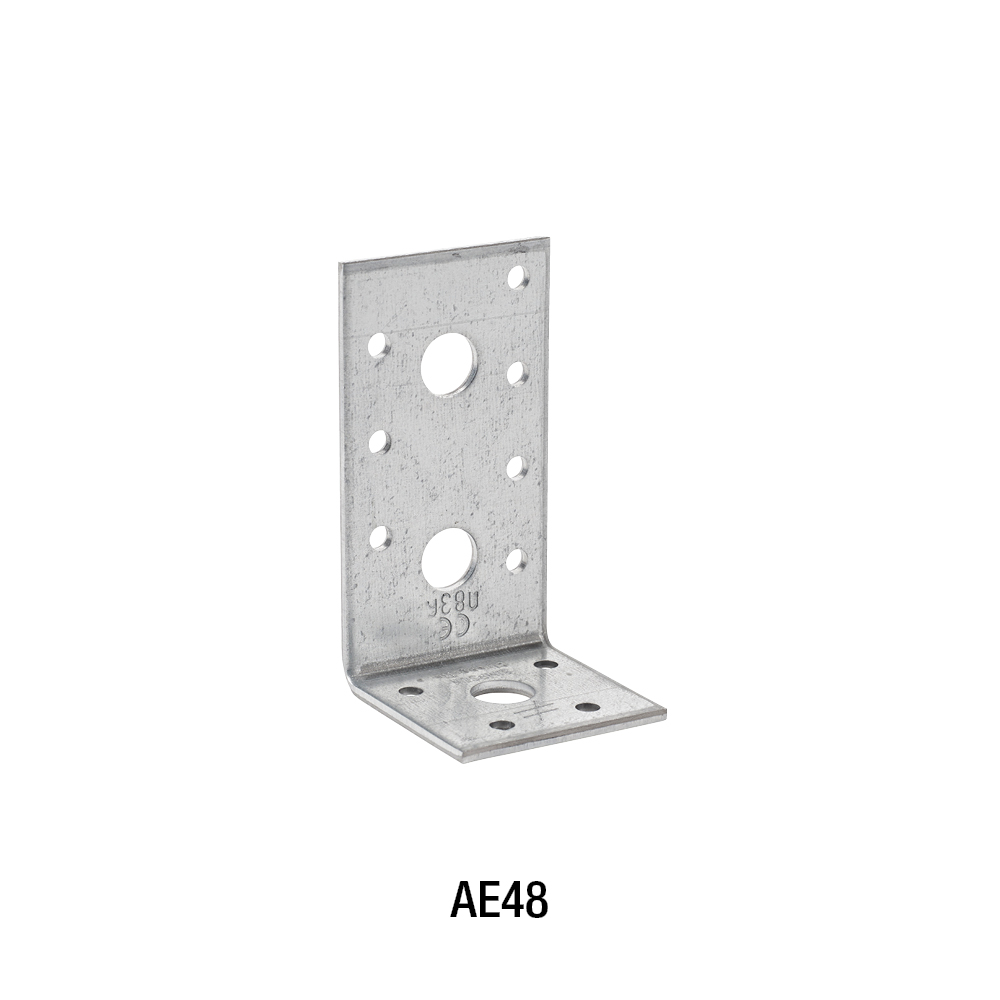

AE48	3779212	100.0	0.13	90	48	48	3	7	2	4	1

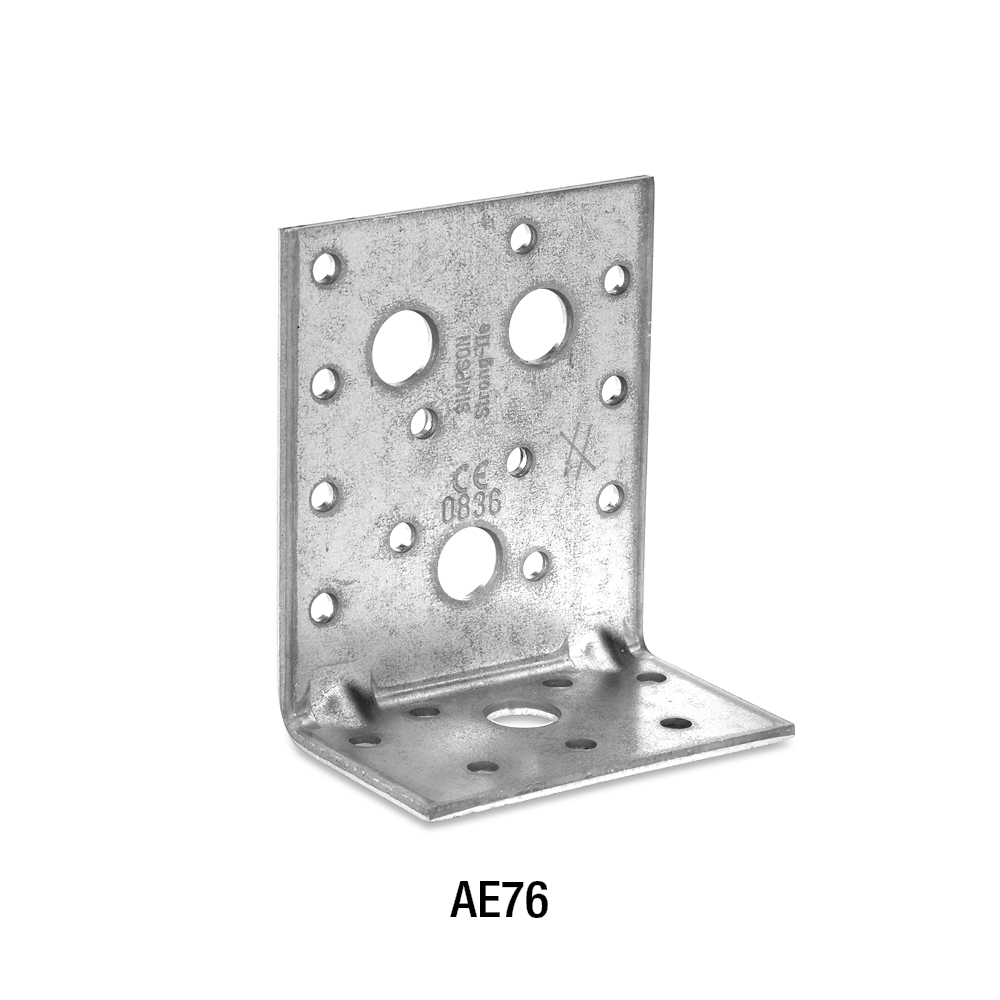

AE76	-	100.0	0.21	90	48	76	3	12	3	7	1

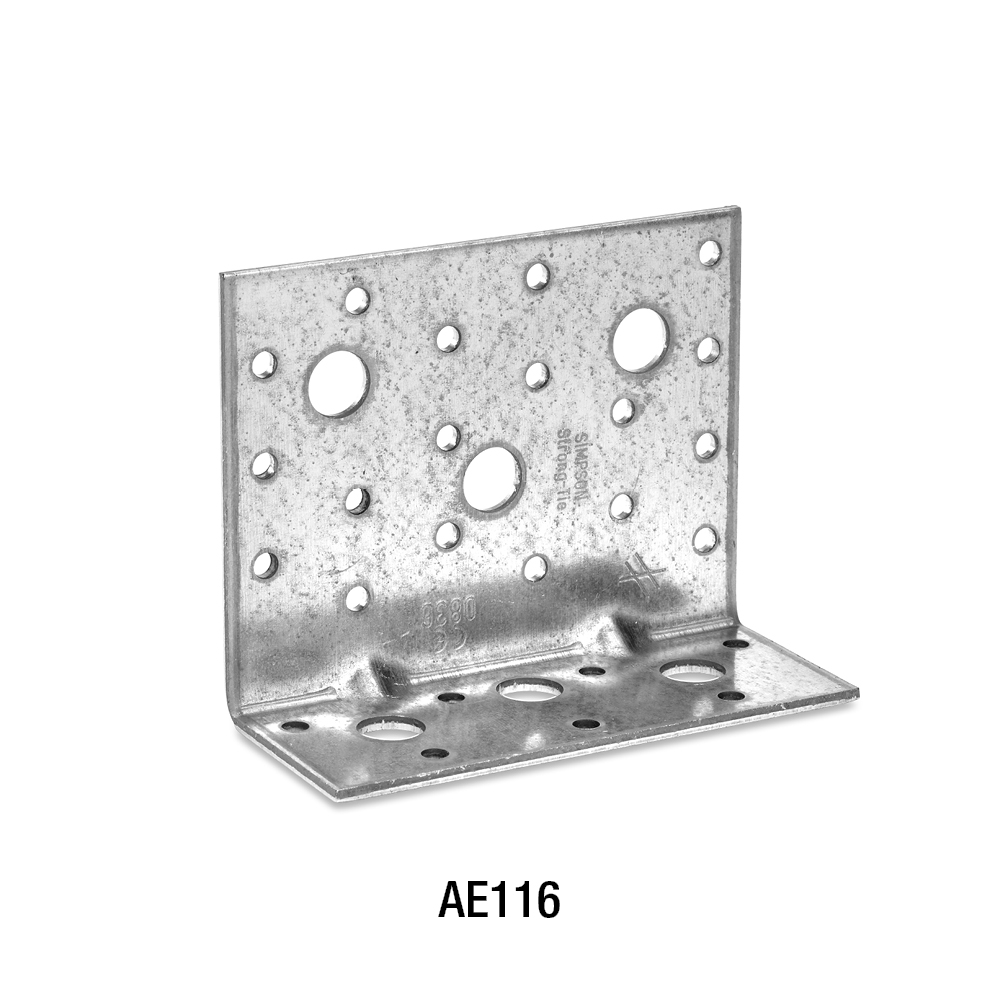

AE116	7742216	50.0	0.34	90	48	116	3	18	3	7	3

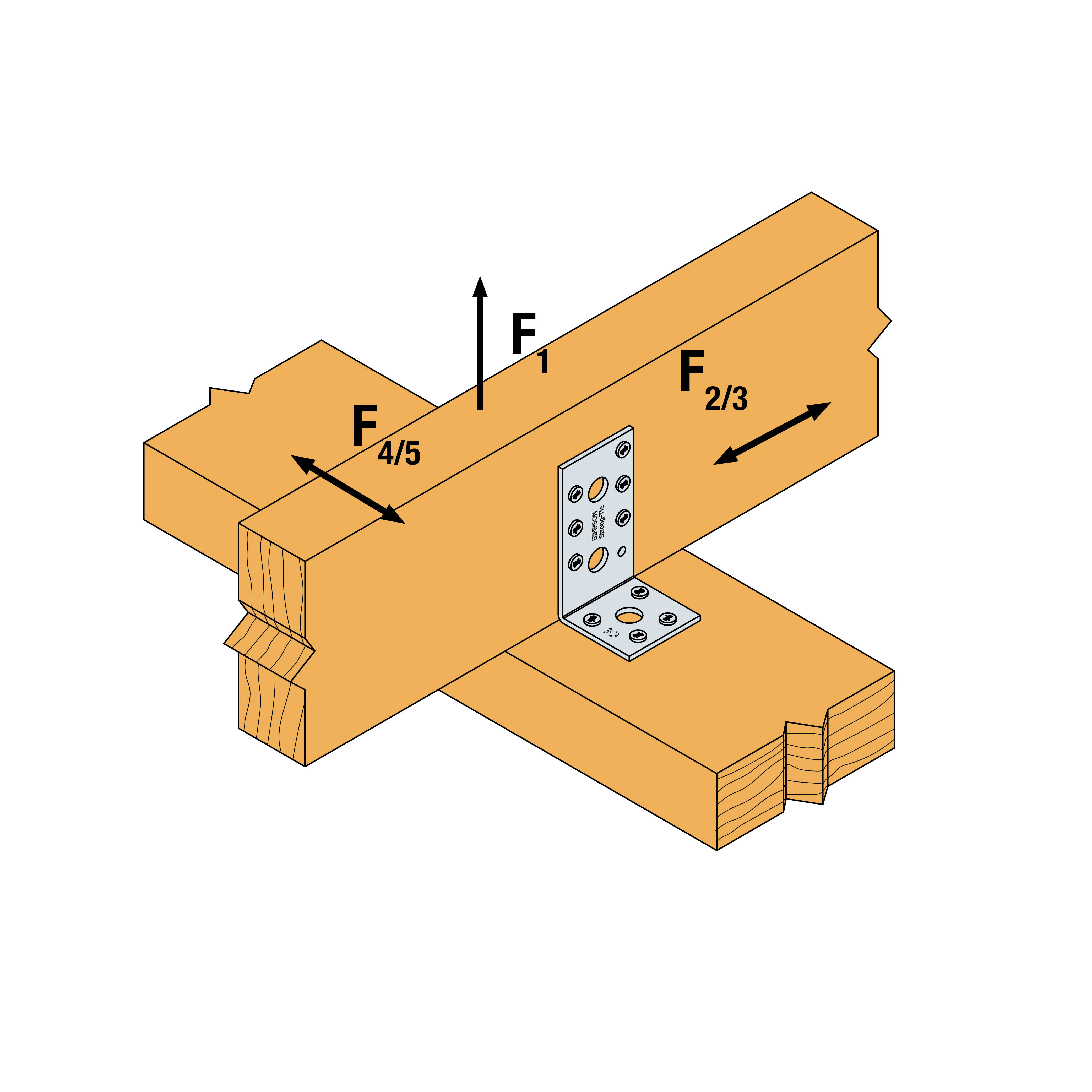

Karakteristisk bæreevne - Bjælke-bjælkesamling - Maksimum udsømning

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A	Flig B	R1,k			R2,k = R3,k[kN]			R4/5,k
	Antal	Antal	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
AE48	6	4	2.5	3	4.9	3.5	4	6	1.1/kmod^0.25	1.3/kmod^0.25	2.0/kmod^0.25
AE76	9	7	5.1	5.9	9.8	10.4	11.6	15.7	2.5/kmod^0.25	2.9/kmod^0.25	4.2/kmod^0.25
AE116	12	7	5.1	5.9	9.8	14.7	16.5	23	2.8/kmod^0.25	3.2/kmod^0.25	4.7/kmod^0.25

1) R_4/5 er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm.
k_mod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører.
Hvis åsen er forhindret i at rotere, vil bæreevnerne R_1,k og R_2/3,k i en samling med et vinkelbeslag være halvdelen af tabelværdien.

* For højere F_2/F3 bæreevner, lastkombinationer og andre udsømninger se ETA-06/0106

Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A	Flig B	R1,k			R2,k = R3,k			R4,k = R5,k(1)
	Antal	Antal	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
AE48	4.0	4.0	2.5	2.9	4.9	3.4	3.9	5.4	1.1/kmod^0.25	1.3/kmod^0.25	2.0/kmod^0.25
AE76	7.0	7.0	5.1	5.8	9.8	8.2	9.5	13.1	2.5/kmod^0.25	2.9/kmod^0.25	4.2/kmod^0.25
AE116	8.0	7.0	5.1	5.8	9.8	11.9	13.8	19.4	2.8/kmod^0.25	3.2/kmod^0.25	4.7/kmod^0.25

* For højere F_2/F3 bæreevner, lastkombinationer og andre udsømninger se ETA-06/0106

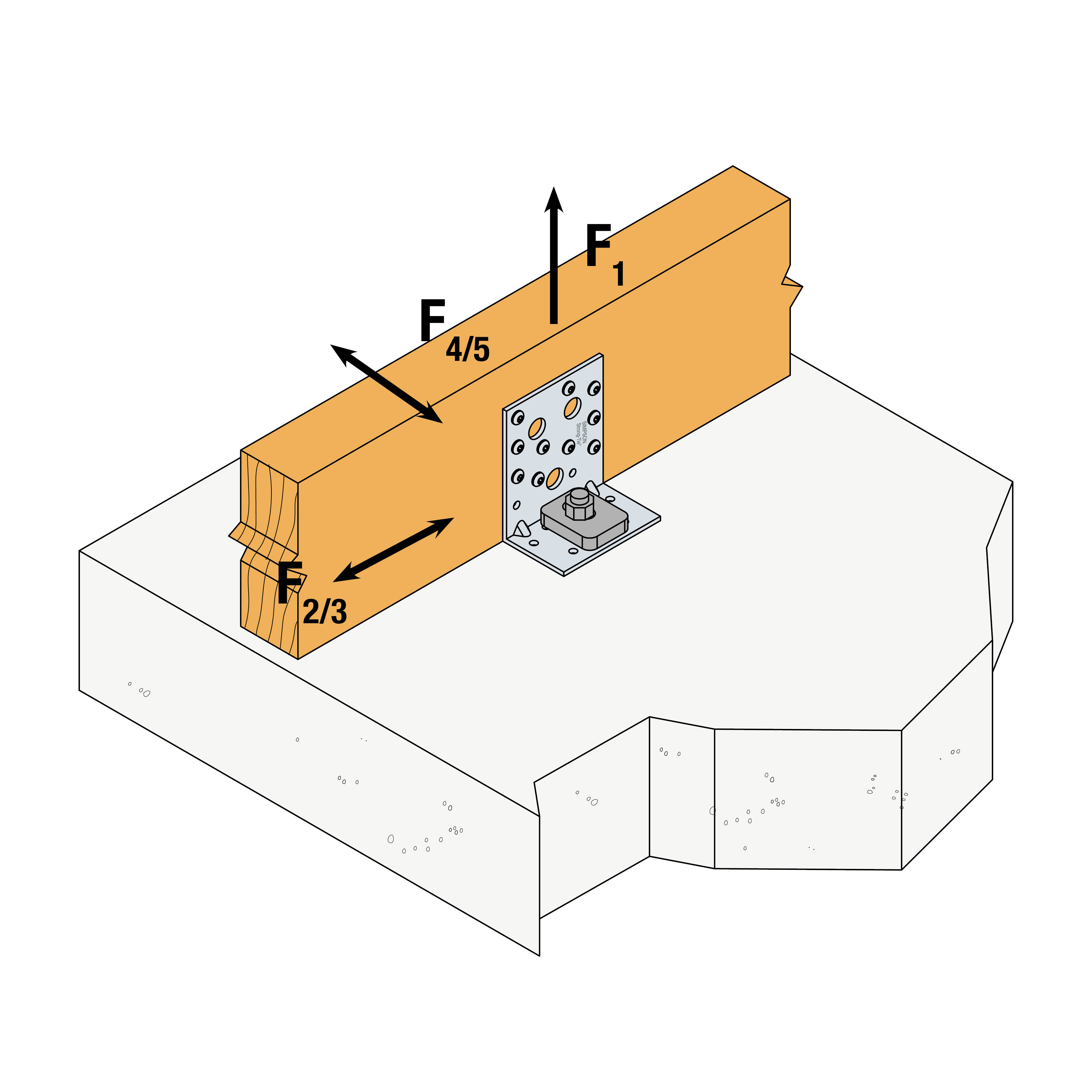

Karakteristisk bæreevne - Bjælke-betonsamling

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Bjælke-betonsamling
	Udsømning				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A		Flig B		R1,k			R2,k = R3,k			R4/5,k
	Antal	Type	Antal	Type	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
AE48	6	CNA*	1	M12	min: 12.3 ; 12.6/kmod	min: 14.9 ; 12.6/kmod	12.6/kmod	1.9	2.1	3.5	-	min: 5.2 ; 4.2/kmod^0.7	4.2/kmod^0.7
AE76	9	CNA*	1	M12	min: 18.7 ; 16.8/kmod	min: 22.7 ; 16.8/kmod	16.8/kmod	6.7	7.5	11.2	-	min: 8.5 ; 6.1/kmod	6.1 / kmod
AE116	12	CNA*	2	M12	20.7	25.1	min: 38.1 ; 28.1/kmod	23	25.8	27.7	-	9,1 / kmod^0.2	min: 14 ; 10/kmod

1) R_4/5,k er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm.
k_mod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører. Boltens karakteristiske forankringsstyrke skal være mindst 15,3 kN for både udtræk og forskydningskraft. Hvis en eller begge af boltens bæreevner er mindre, skal bæreevneværdien for samlingen reduceres proportionalt.
Hvis åsen er forhindret i at rotere, vil bæreevnerne R_1,k og R_2/3,k i en samling med et vinkelbeslag være halvdelen af tabelværdien.

* For højere F_2/F3 bæreevner, lastkombinationer og andre udsømninger se ETA-06/0106

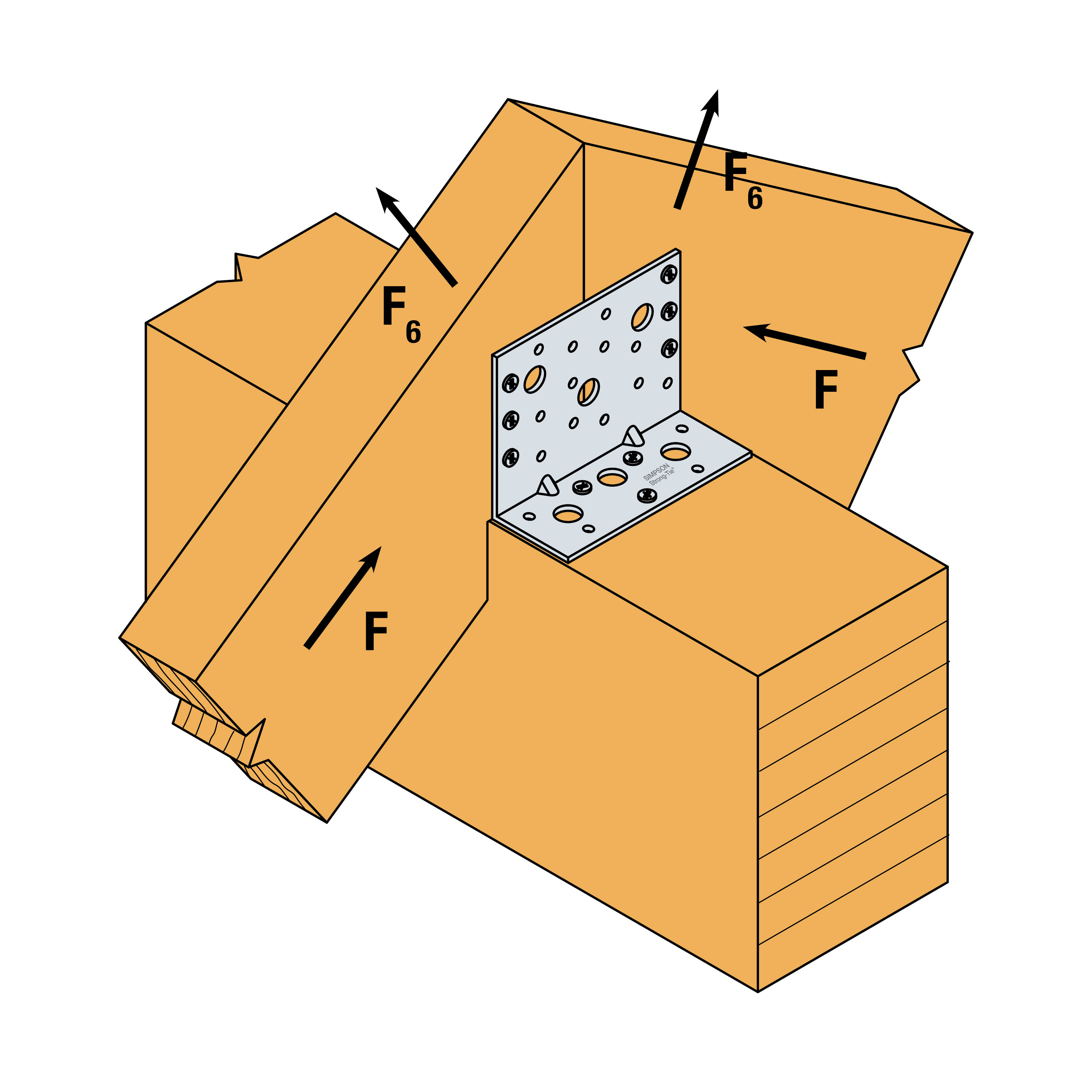

Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 2 vinkelbeslag - Ø12 beslagskruer

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 2 vinkelbeslag - Ø12 beslagskruer
	Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]		Udsømning
	R1,k	R2,k = R3,k	Flig A		Flig B
	SSH12x80	SSH12x80	Antal	Type	Antal	Type
AE48	-	-	-	-	-	-
AE116	33	29.5	3.0	SSH	3.0	SSH

Installation

Fastgørelse

Til fastgørelse i træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer

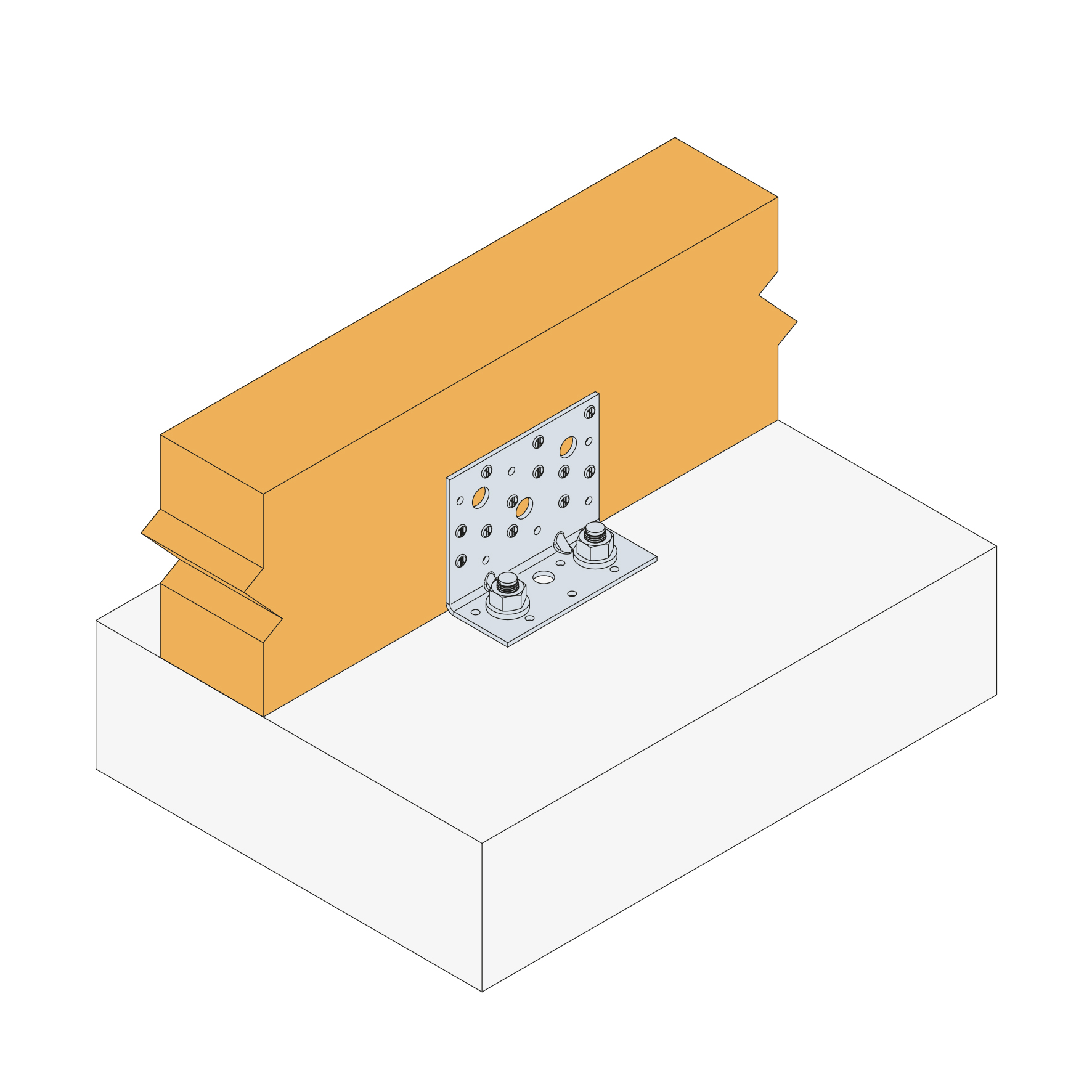

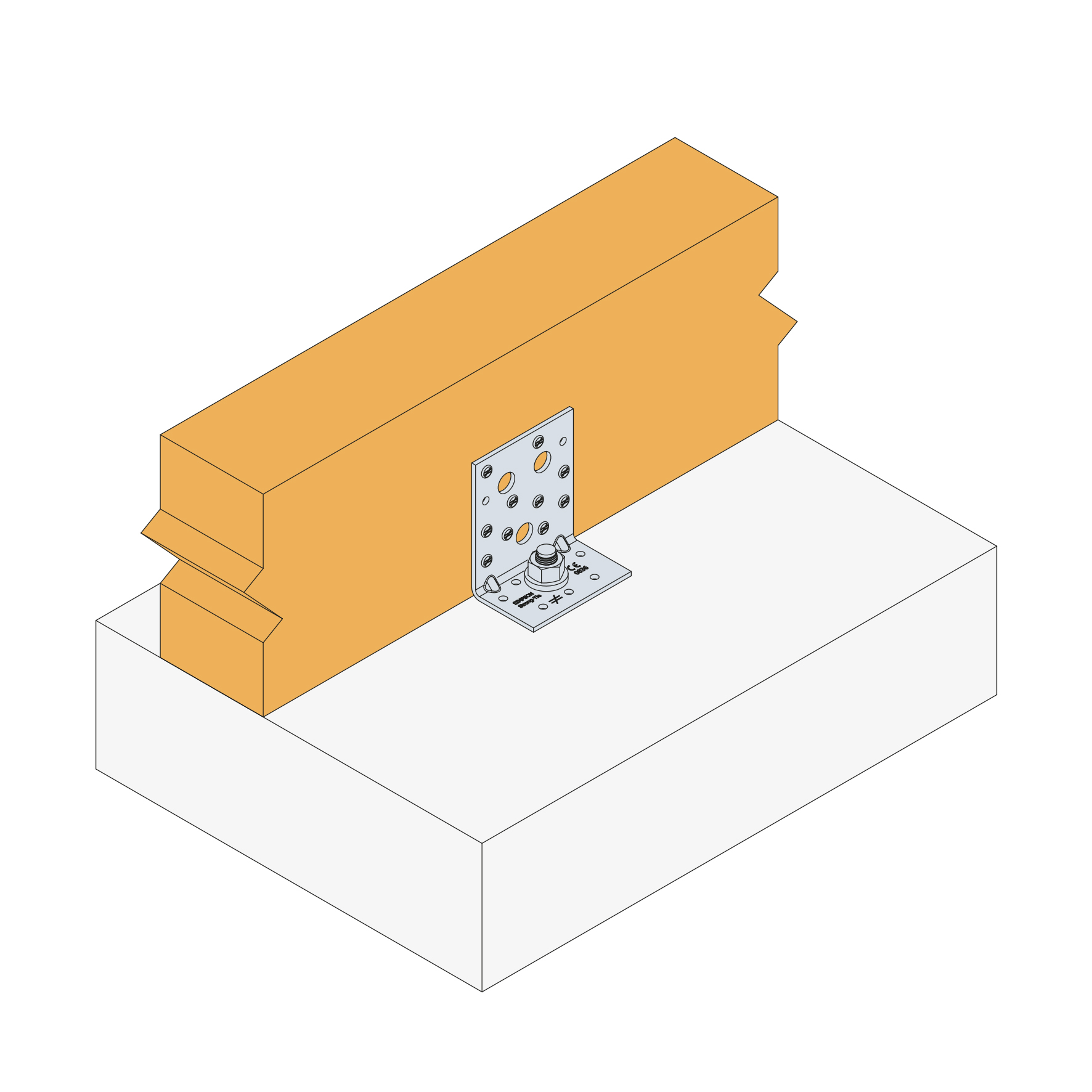

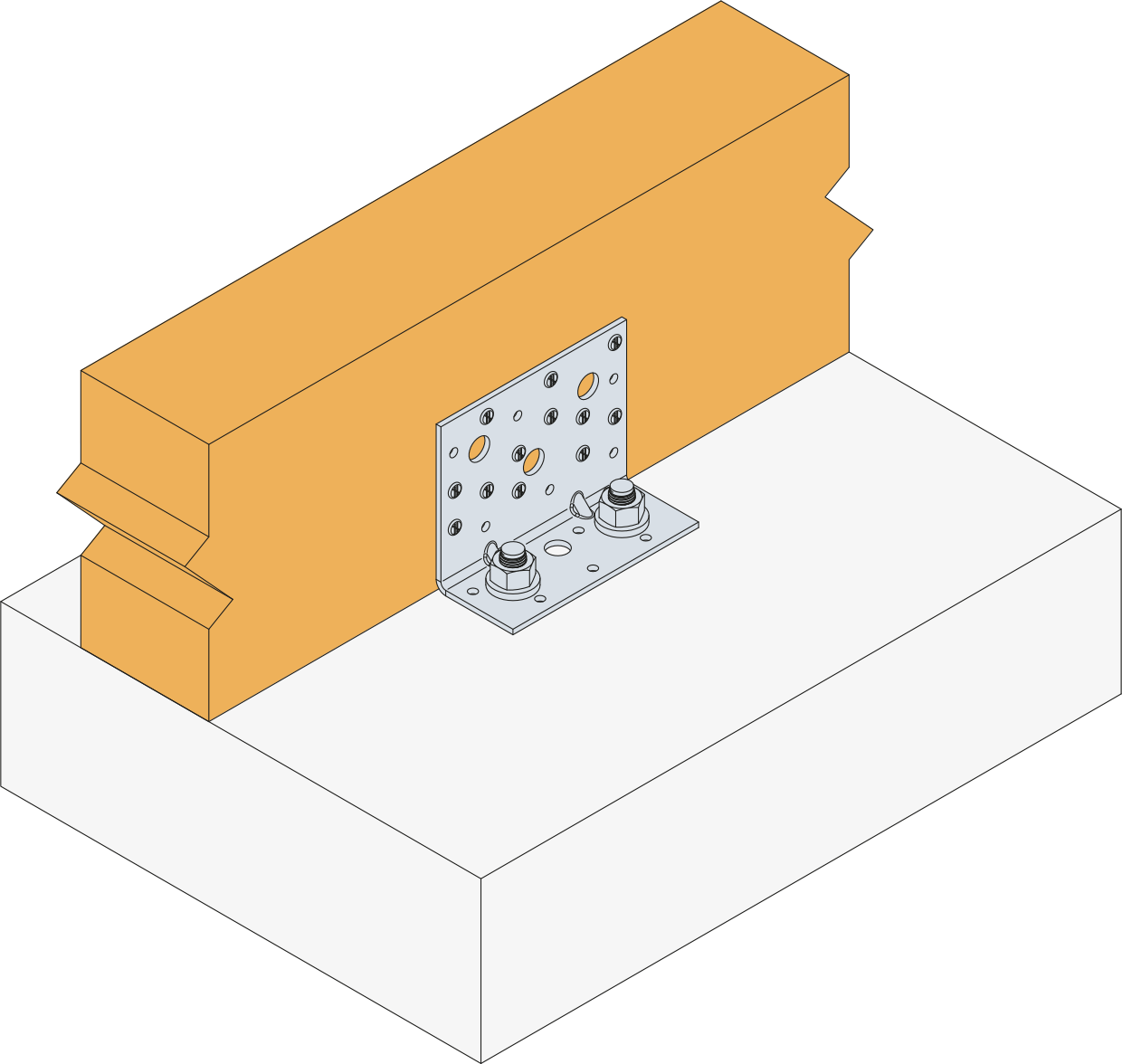

Til fastgørelse i beton skal vinkelbeslaget fastgøres med en eller to M12 bolte med underlagsskiver US40/40/10G
Til fastgørelse af CLT bjælke til CLT bjælke: SSH Ø12,0x80 mm (gælder for AE116)
