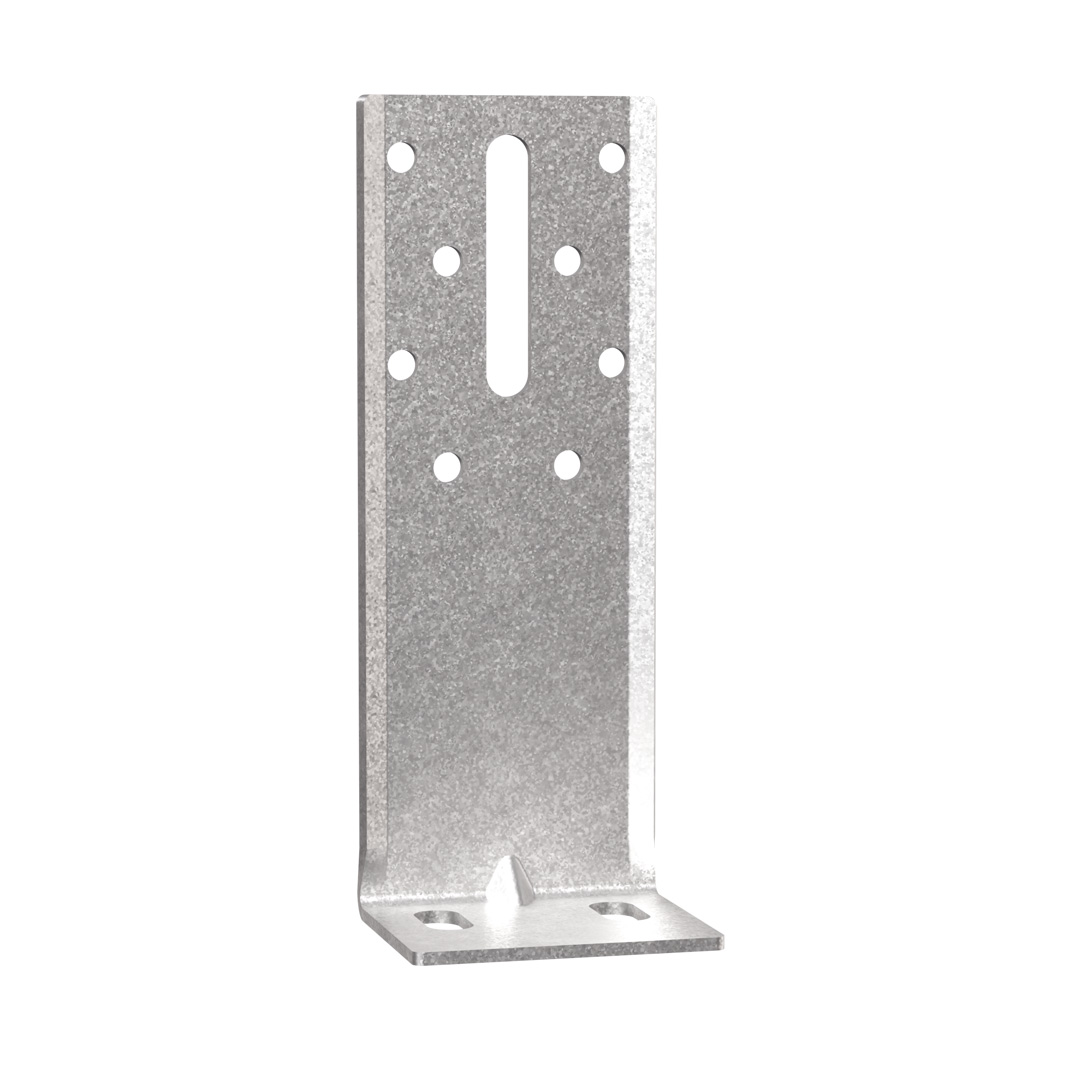

EBCN
Vinkelbeslag til letvægsopbygning
EBCN (tidligere EBC) beslagene er designet til at opfylde de generelle regler for konstruktion og installation af udvendig termisk isolering og trærammebeklædning. De overholder CSTB specifikationerne 3194, 3316 og 3422 samt ETAG034.
Anvendelsesklasse 2
Acier galvanisé Z450
Produktinformationer
Egenskaber
Materiale
- Varmforzinket stål. Stålkvalitet: S250GD + Z450.
- 2,5 mm ståltykkelse
Fordele
- Aflange bolthuller giver fleksibilitet in montagen
- Kan lave hulrumsdybder til isolering på mellem 50 - 145 mm
- Hurtig og nem installation
- Z450 coating gøre beslaget brugtbart udendørs med beskyttelse fra direkte regn, i ventilerede område med en afstand på >200 m fra kyst
Applikationer
Samlinger
- Primær bygningsdel (den bærende del):
Beton, murværk, CLT eller lign. - Sekundær bygningsdel (den del der skal bæres):
Konstruktionstræ, LVL, stål eller lign.
Anvendelsesområder

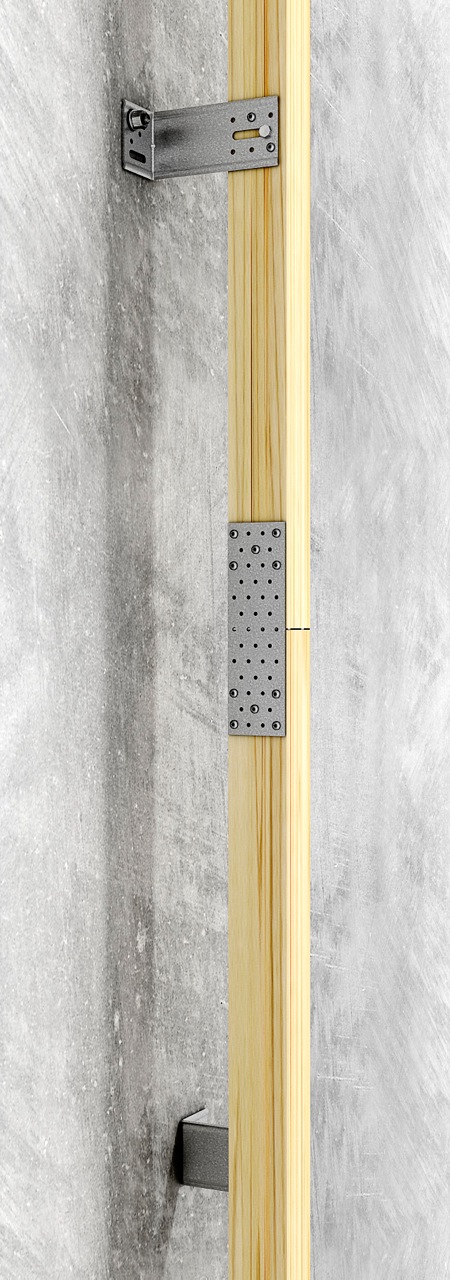

- Til montage af skeletopbygning på facade
Teknisk data
Dimensioner
Art. nr. | DB nr. | Dimensioner [mm] | Huller flange A | Huller flange B | ||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø6 | Dim. aflange huller | Ø9.0x20 [mm] | ||
EBCN100/2.5 | 2408465 | 100 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN110/2.5 | 2408467 | 110 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN120/2.5 | 2408469 | 120 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN130/2.5 | 2408470 | 130 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN140/2.5 | 2408471 | 140 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN150/2.5 | 2408472 | 150 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN160/2.5 | 2408473 | 160 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN170/2.5 | 2408475 | 170 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN180/2.5 | 2408476 | 180 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN190/2.5 | 2408477 | 190 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN200/2.5 | 2408478 | 200 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN210/2.5 | 2408479 | 210 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN220/2.5 | 2408480 | 220 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN230/2.5 | 2408481 | 230 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN240/2.5 | 2408483 | 240 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |
EBCN250/2.5 | 2408484 | 250 | 50 | 60 | 2.5 | 8 | 9.0x51 | 2 |

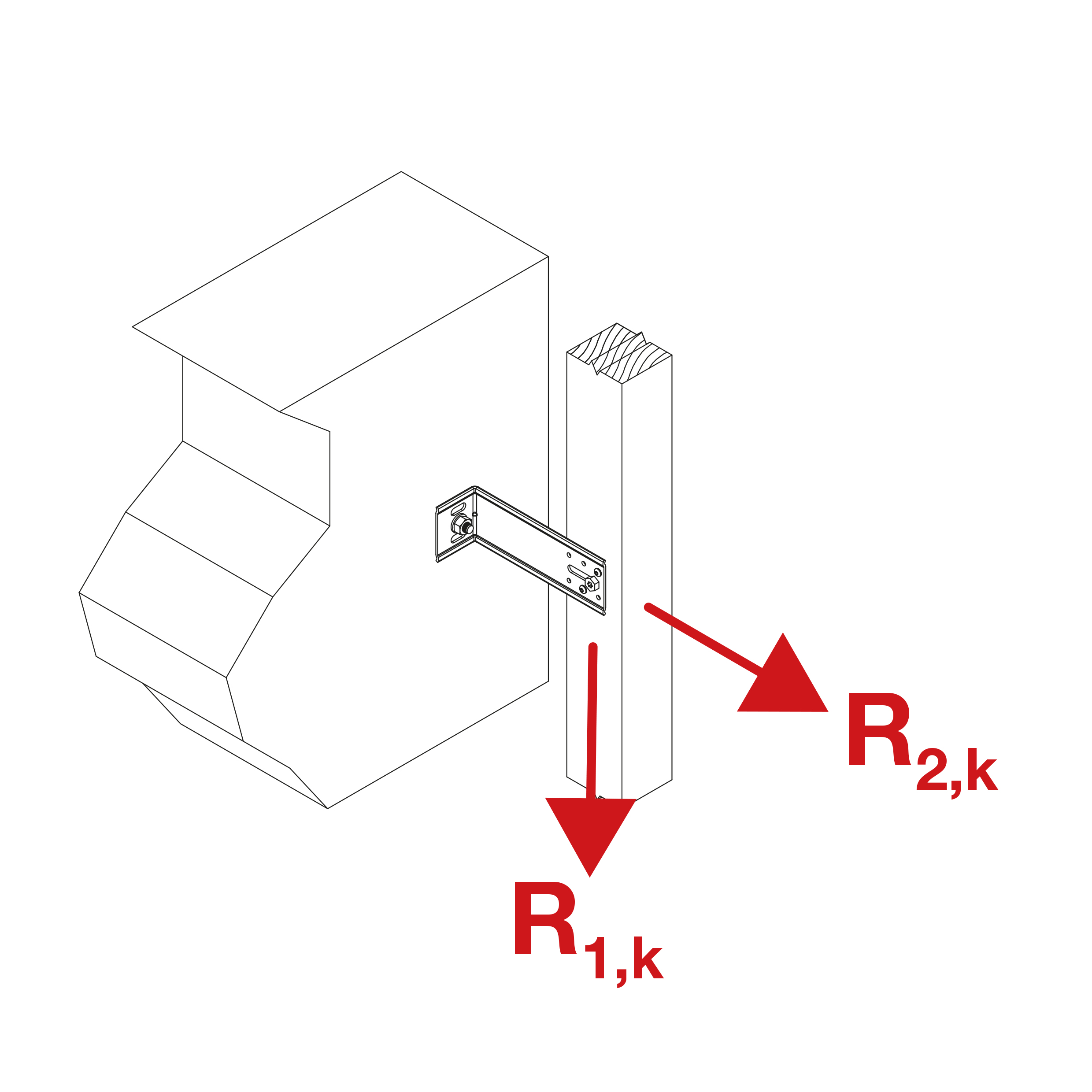

Karakteristisk bæreevne - træ-beton - 1 beslag
Art. nr. | Karakteristisk bæreevne - Træ-betonsamling - 1 beslag pr. samling | ||||||||
---|---|---|---|---|---|---|---|---|---|
Udsømning | Karakteristisk bæreevne - 1 beslag pr. samling [kN] | ||||||||
Flange A [kN] | Flange B | R1,k [kN] | R2,k [kN] | ||||||
Antal | Type | Antal | Type | Antal | Type | 1 mm deformation | 3 mm deformation | ||
EBCN100/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.75 | 0.75 | 2.3 |
EBCN110/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.65 | 0.72 | 2.3 |
EBCN120/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.54 | 0.69 | 2.3 |
EBCN130/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.47 | 0.67 | 2.3 |
EBCN140/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.44 | 0.63 | 2.3 |
EBCN150/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.38 | 0.58 | 2.3 |
EBCN160/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.35 | 0.55 | 2.3 |
EBCN170/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.3 | 0.51 | 2.3 |
EBCN180/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.26 | 0.48 | 2.3 |
EBCN190/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.24 | 0.46 | 2.3 |
EBCN200/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.2 | 0.42 | 2.3 |
EBCN210/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.19 | 0.41 | 2.3 |
EBCN220/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.17 | 0.38 | 2.3 |
EBCN230/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.15 | 0.36 | 2.3 |
EBCN240/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.14 | 0.33 | 2.3 |
EBCN250/2.5 | 1 | Screw Ø8.0x40 | 2 | Screw Ø5.0x40 | 1 | Ø8 | 0.13 | 0.31 | 2.3 |
Note - Deformation er målt ved beslagets yderkant
Installation
Installation
Fastgørelse
- EBCN beslag fastgøres til beton med indlimede gevindstænger og til træ med CNA4,0xℓ beslagsøm eller CSA5,0xℓ beslagskruer
Monteringsveiledning
- Tegn placeringen af beslagene, forskudt på hver side af lægtens/profilets placering. Min. 3 beslag pr. lægte/profil. For lægter/profiler under 80 cm: min. 2 beslag. Afstanden mellem beslagene afhænger af beslagets og ankerets kapacitet, med et maksimum på 1 m ved brug af "L"-profiler eller i henhold til seismiske specifikationer, og med et maksimum på 1,35 m i andre tilfælde. Hvis beslagene ikke kan placeres forskudt, er den maksimale afstand 0,8 m. Udhænget af lægte/profil må ikke overstige 0,25 m.
- Fastgør beslaget på understøtningen med det passende anker, der placeres gennem det øverste aflange hul.
- Sæt isoleringslaget på plads
- Fastgør lægten/profilen med en Ø8 mm skrue i det aflange hul, juster lægtens/profilens lodrethed, og sæt derefter yderligere 2 stk. Ø5 mm skruer i for at blokere positionen.
- Montér beklædningen/facaden med det passende befæstigelsesløsning.
