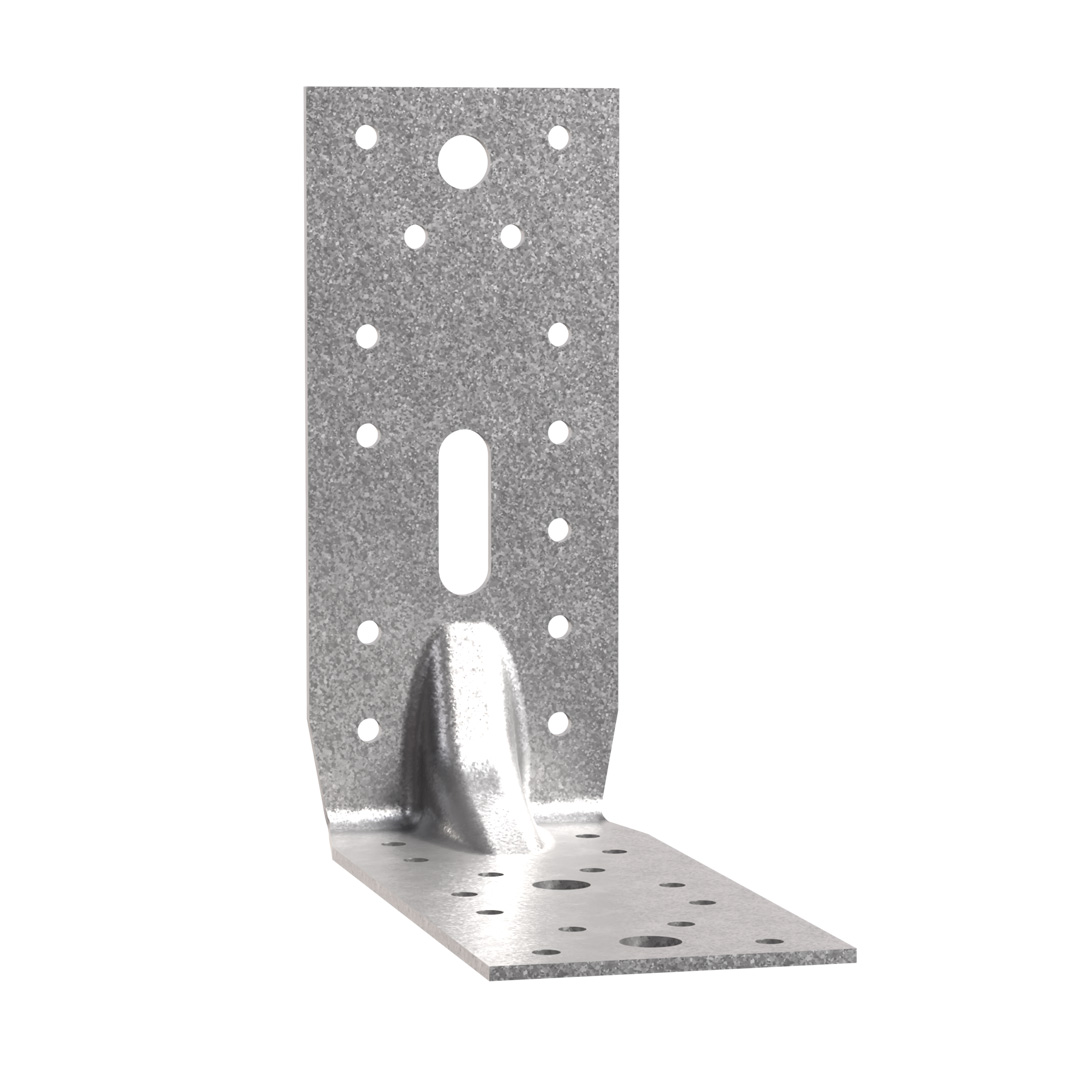

E9/2.5
Forstærket vinkelbeslag
E9/2,5 forstærkede beslag er designet til strukturelle anvendelser i trærammebygninger.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
EPD
Varmforzinket stål Z275
Indoor
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Mål | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Huller flig A[mm] | Huller flig B[mm] | Andre | ||||||||
| A[mm] | B[mm] | C[mm] | Tykkelse[mm] | Rund | Aflang | Rund | Antal pr. kasse | Vægt[kg] | |||
| Ø5[mm] | Bolt[mm] | Ø11x34 | Ø5[mm] | Bolt[mm] | |||||||
| E9/2.5 | 154 | 152.5 | 65 | 2.5 | 14 | 1 | 1 | 14 | 2 | 50.0 | 0.35 |
Karakteristisk bæreevne - Bjælke-bjælkesamling - Maks udsømning
Dimensioner
| Reference | Vinkelbeslagets bæreevne | |||||
|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning | ||||||
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN] | |||||
| Flig A | Flig B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | |||
| Antal | Antal | CNA4.0x35 | CNA 4,0x50 | CNA4.0x35 | CNA 4,0x50 | |
| E9/2.5 | 12 | 14 | 5.1 / kmod^(-0.1) | 8.5 / kmod^(-0.1) | 9.5 | 13 |
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.
Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning
Dimensioner
| Reference | Vinkelbeslagets bæreevne | |||||
|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning | ||||||
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN] | |||||
| Flig A | Flig B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||
| Antal | Antal | CNA4.0x35 | CNA 4,0x50 | CNA4.0x35 | CNA 4,0x50 | |
| E9/2.5 | 8.0 | 6.0 | 2.0 / kmod^(-0.2) | 3.4 / kmod^(-0.2) | 6.6 | 8.9 |
Karakteristisk bæreevne - Søjle-bjælkesamling - 2 vinkelbeslag pr. samling
Dimensioner
| Reference | Vinkelbeslagets bæreevne | |||||
|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Søjle-bjælkesamling | ||||||
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN] | |||||
| Flig A | Flig B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||
| Antal | Antal | CNA4.0x35 | CNA 4,0x50 | CNA4.0x35 | CNA 4,0x50 | |
| E9/2.5 | 10.0 | 14.0 | 3.1 | 5.1 | 6.7 | 8.6 |
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.
Karakteristisk bæreevne - Bjælke-betonsamling - 2 vinkelbeslag pr. samling
Dimensioner
| Reference | Vinkelbeslagets bæreevne | ||||
|---|---|---|---|---|---|
| Karakteristisk bæreevne - Bjælke-betonsamling | |||||
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN] | ||||
| Flig A | Flig B | R₁,ₖ | |||
| Antal | Type | Antal | Type | CNA4.0x35 | |
| E9/2.5 | 12 | CNA* | 1 | Ø10 | 6 |
* Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.
** Boltens regningsmæssige bæreevne R#,d er bestemt af (boltfaktor x regningsmæssig last i samlingen) for den aktuelle lastretning. Se Simpson Strong-Tie sortimentet for egnede ankre. Typiske produkter kan være MS-CM og AT-HP.
