SPR

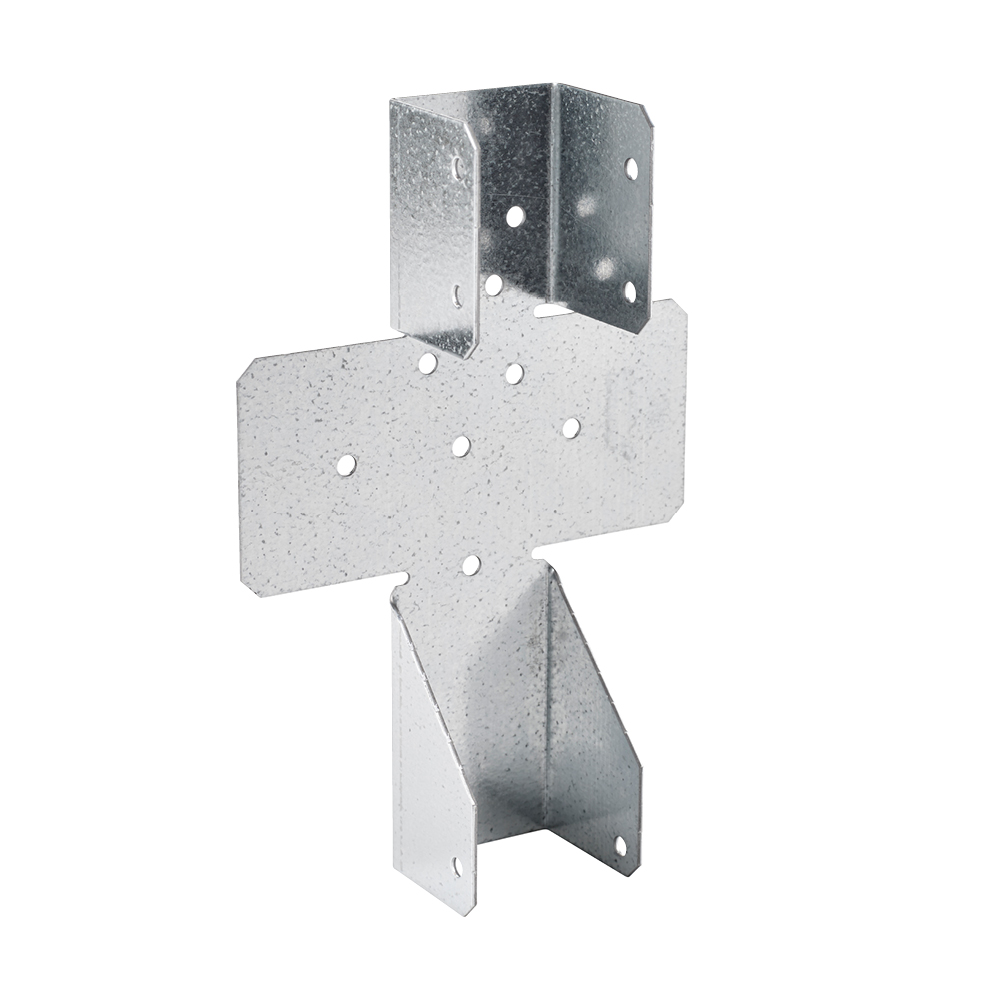

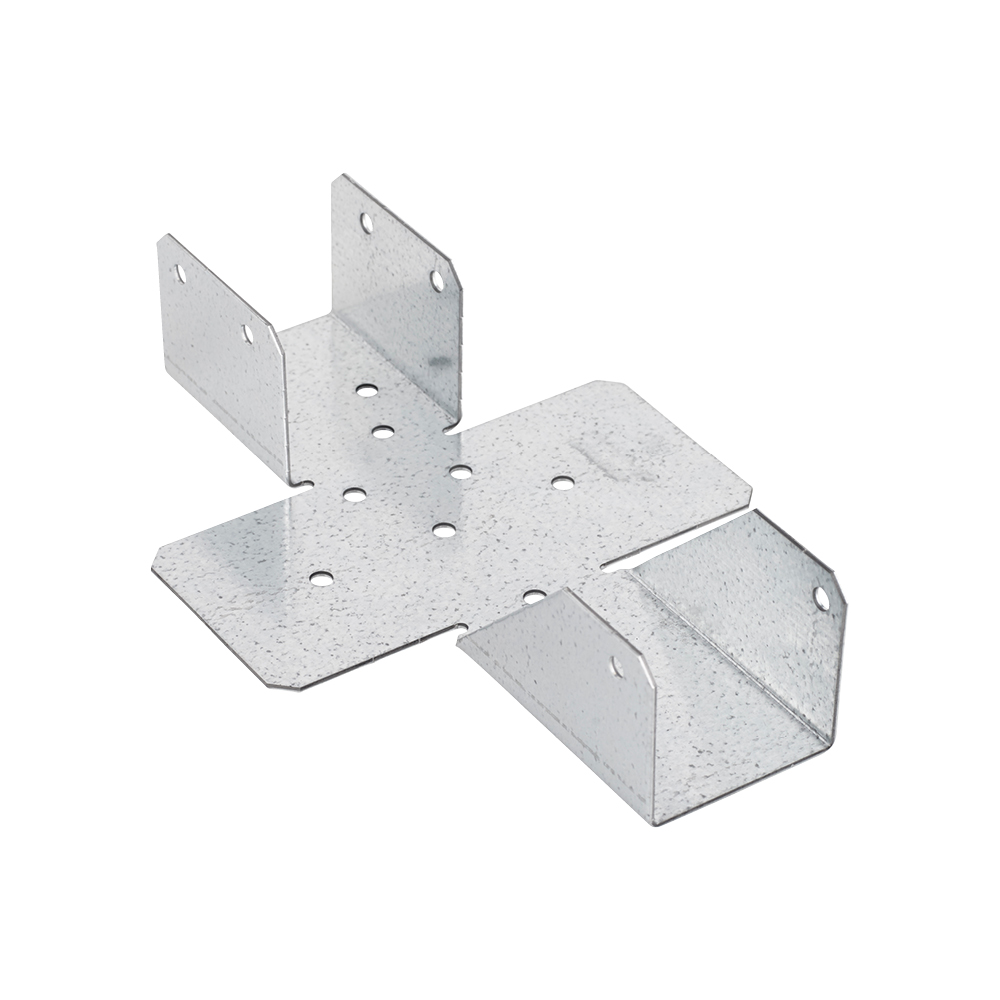

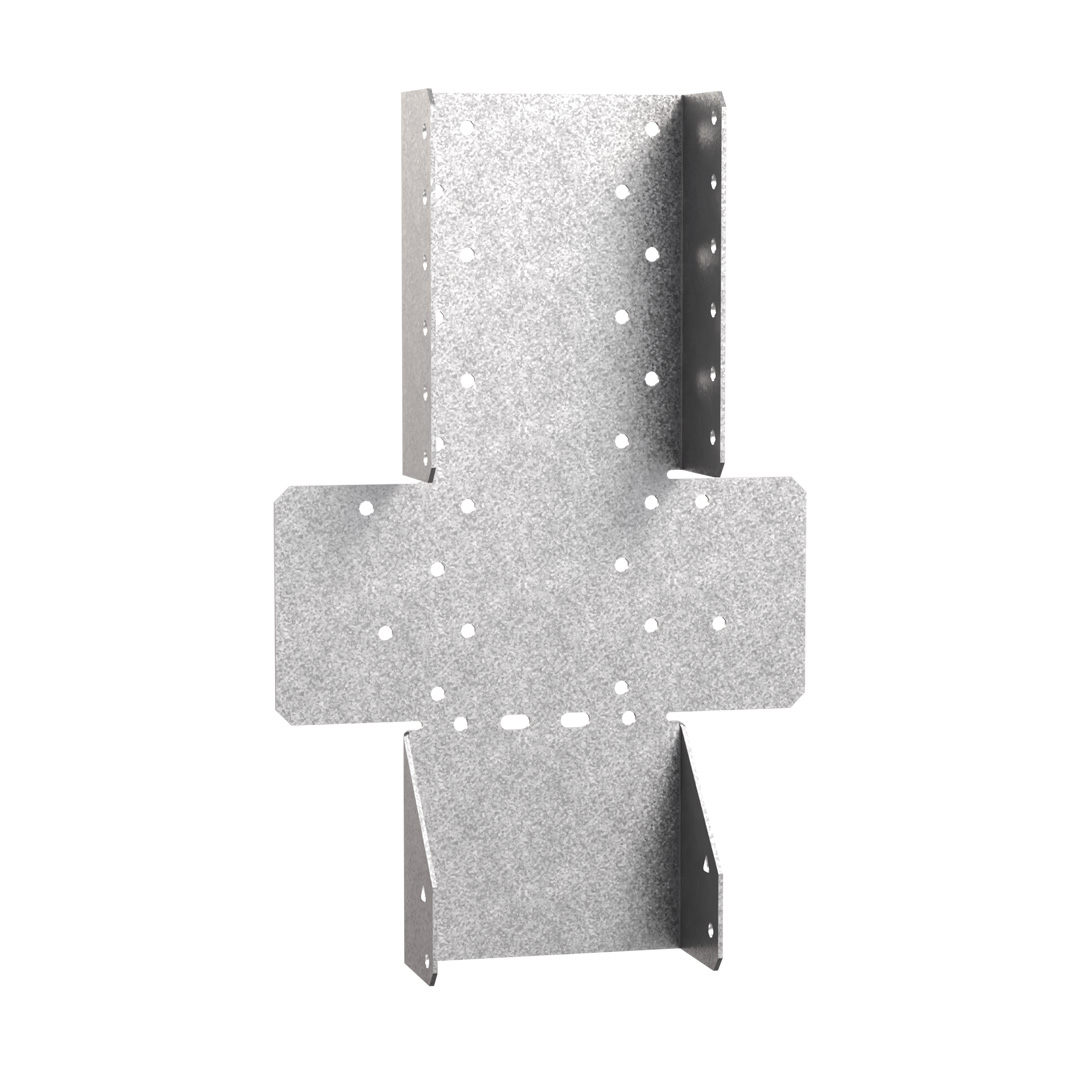

Justerbar bjælkesko

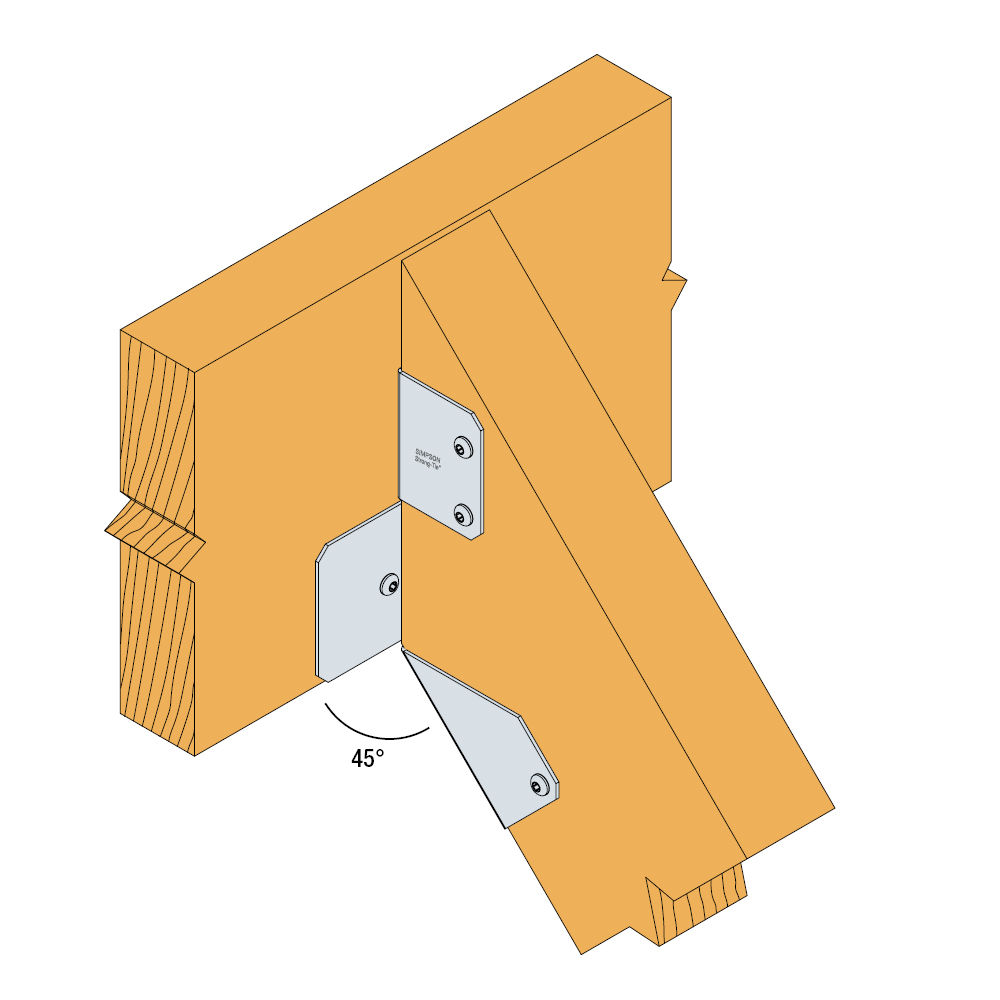

Denne justerbare bjælksko tillader fastgørelse af spær på træ eller beton. Hældningen kan justeres op til 45° nedad eller opad. Bemærk: denne justering bør kun foretages én gang i den ønskede retning.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Elgalvaniseret stål 20 µm

EPD

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346

Fordele

kan monteres med hældning på 0-45 grader
til plankespær
kan monteres med søm / bolte
øvrige størrelser efter forespørgesel
justérbar i forhold til taghældningen
kan monteres på træ og beton

Applikationer

Samlinger

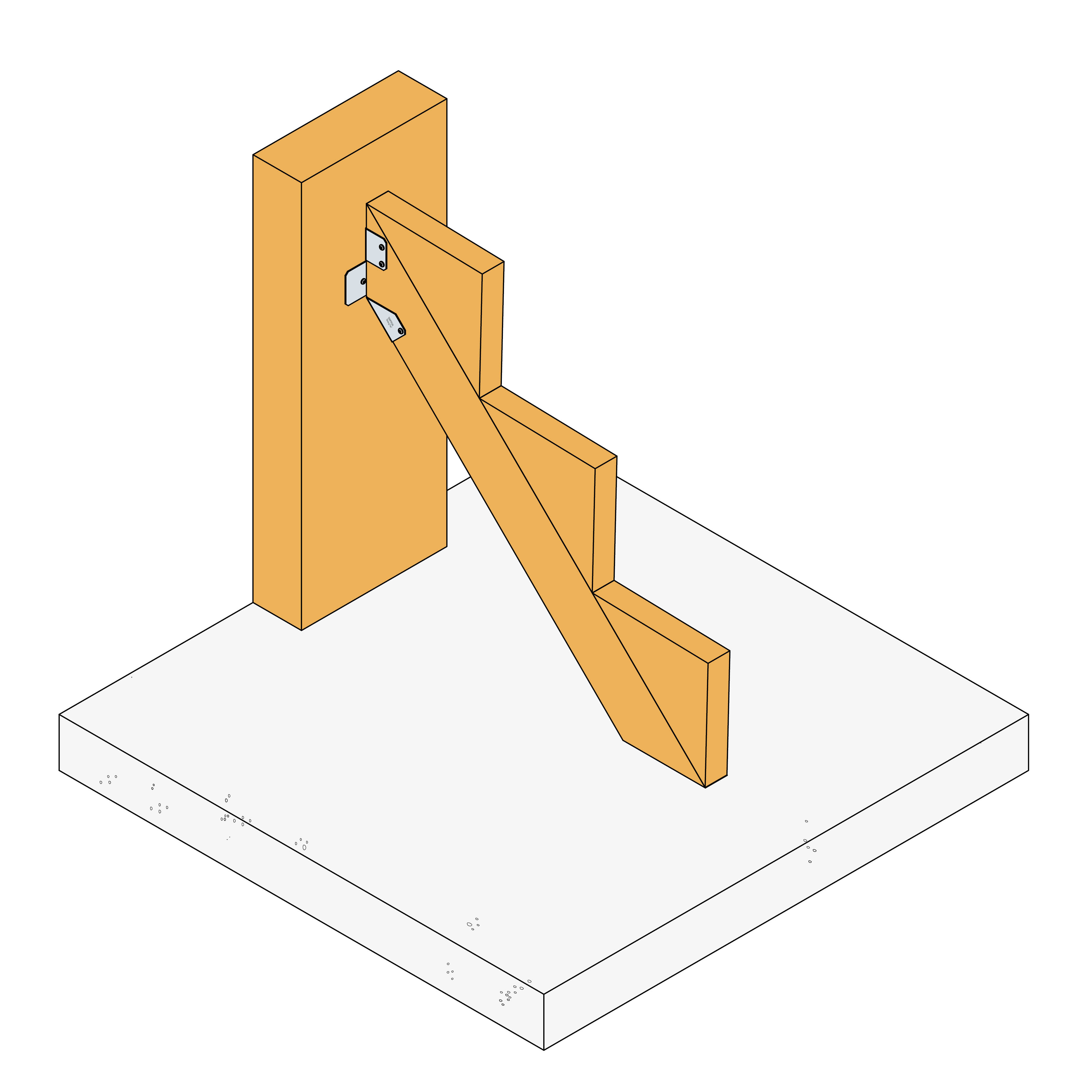

Anvendes til samling af træbjælker der ikke er i samme plan

Anvendelsesområder

til plankespær

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Sekundærbjælke størrelse [mm]				Dimensioner [mm]						Huller, HB	Huller, SB	Antal pr. kasse	Vægt [kg]
		Bredde		Højde		A	B	C	D	F	t	Ø5	Ø5
		Min.	Max.	Min.	Max.	A	B	C	D	F	t	Ø5	Ø5
SPR45/120	1863941	43	45	-	-	45	120	75	43	78	1.5	9	6	20	0.29

Den nederste del af bjælkebøjle må kun bøjes én gang langs den ønskede vinkel α.
HB = hovedbjælke; SB = sekundærbjælke

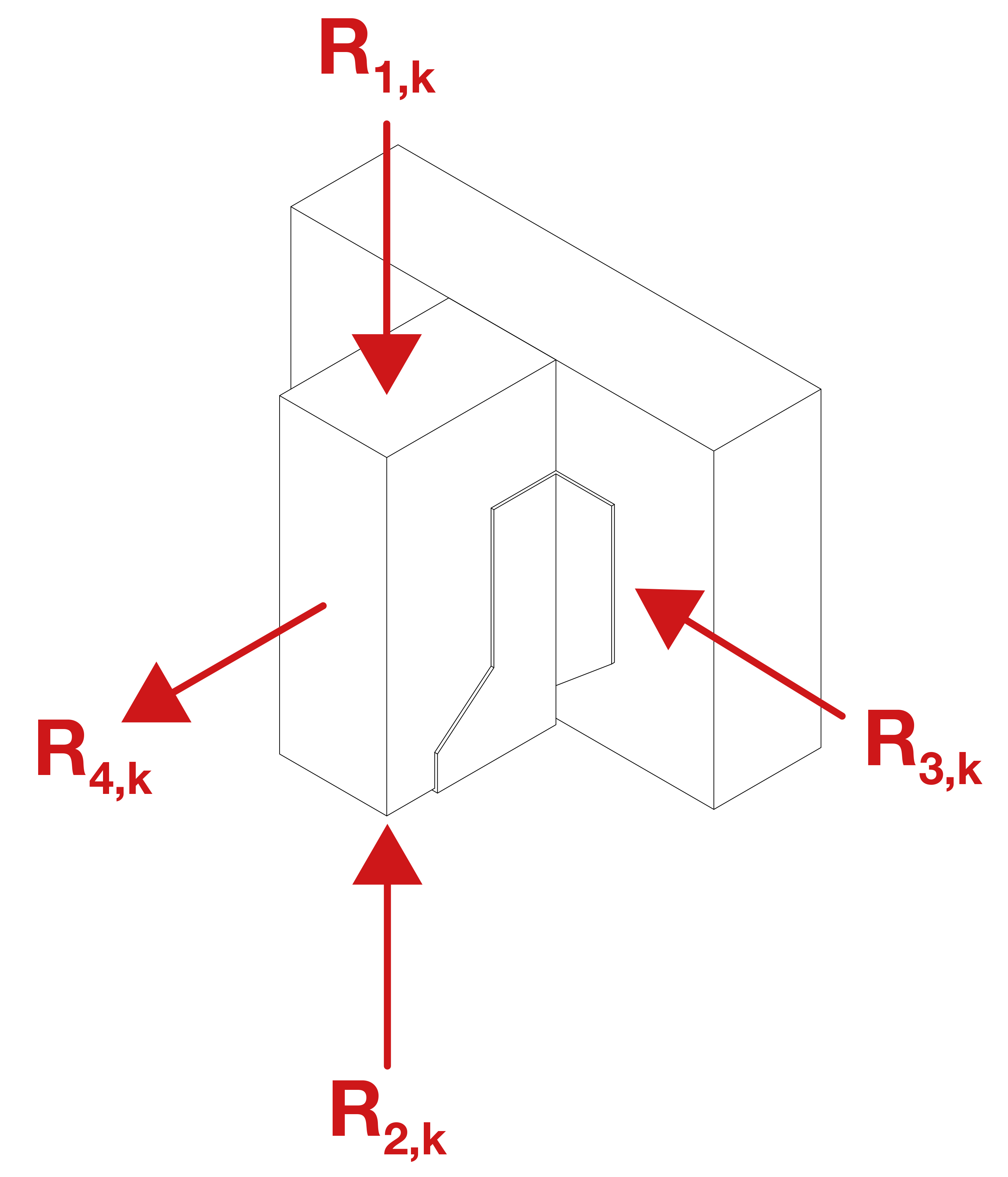

Karakteristisk bæreevne - Bjælke-bjælkesamling

Art. nr.	Udsømning		Karakteristisk bæreevne [kN]
	HB	SB	R_1.k	R_2,k
	Antal	Antal	CNA 4.0x40	CNA 4.0x40
SPR45/120	9	6	5.4	3.3

Installation

Befæstigelsesmidler

Hovedbjælken:
Træ: CNA beslagsøm 4,0x40 mm

På sekundærbjælken:
CNA beslagsøm 4,0x40 mm

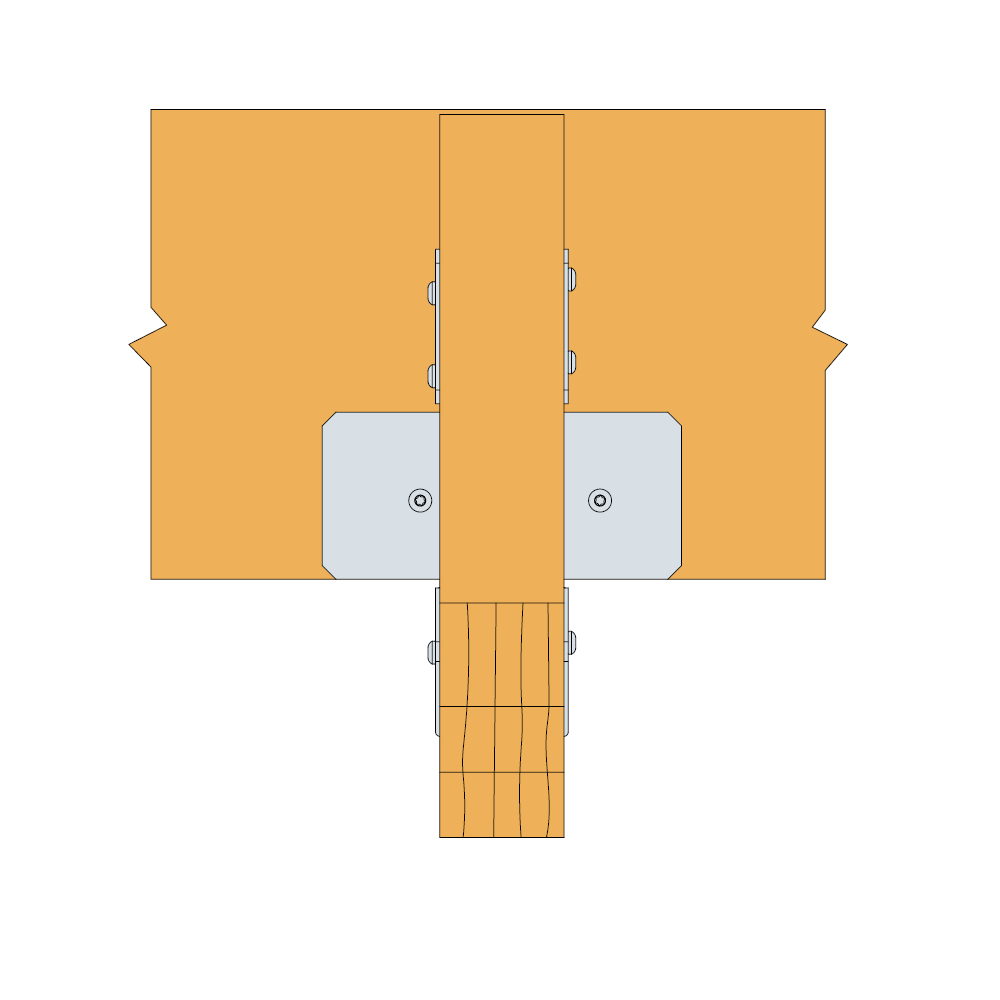

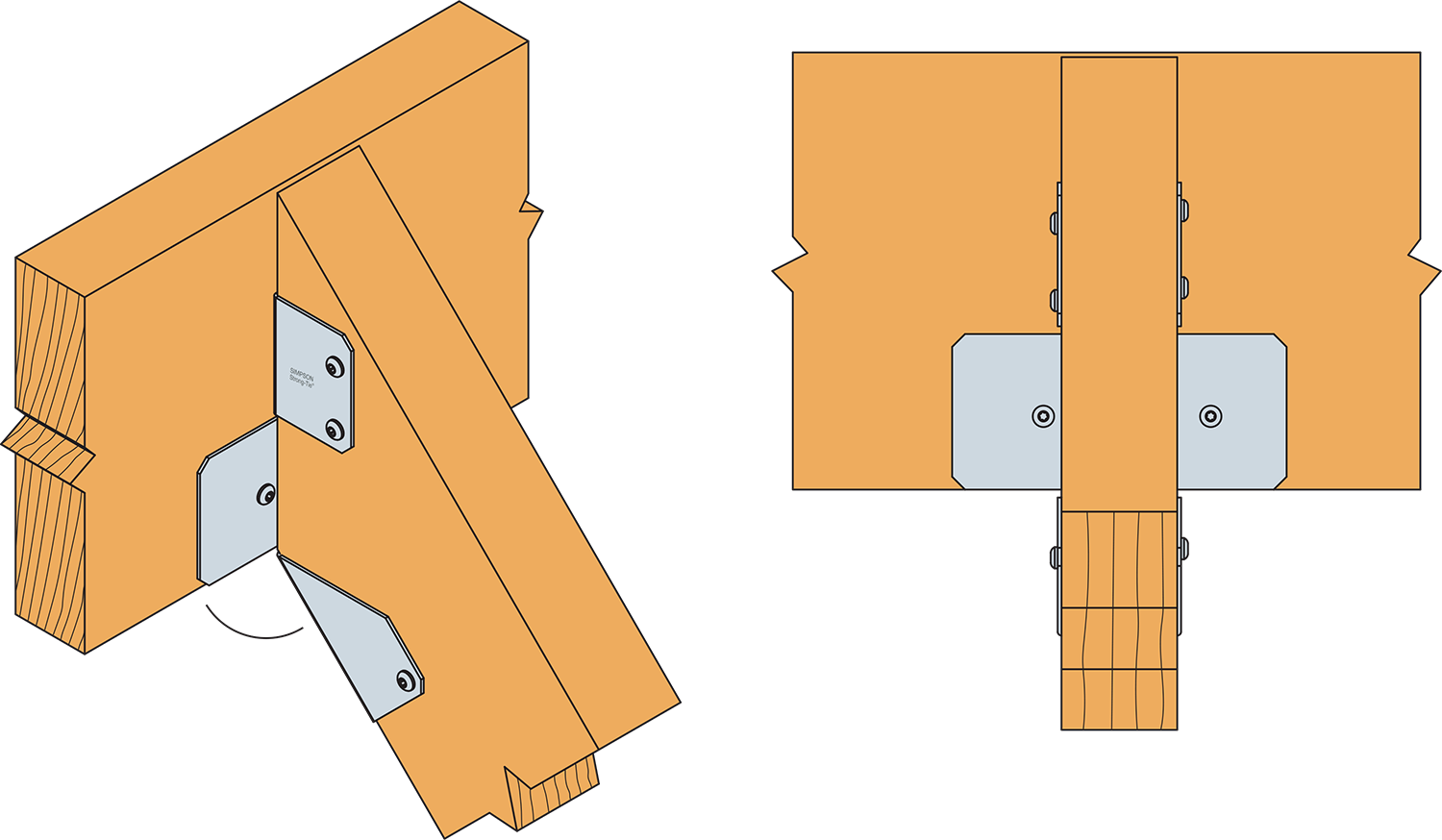

Monteringsvejledning

Brug alle angivne fastgørelseselementer.
Bøj kun én gang.

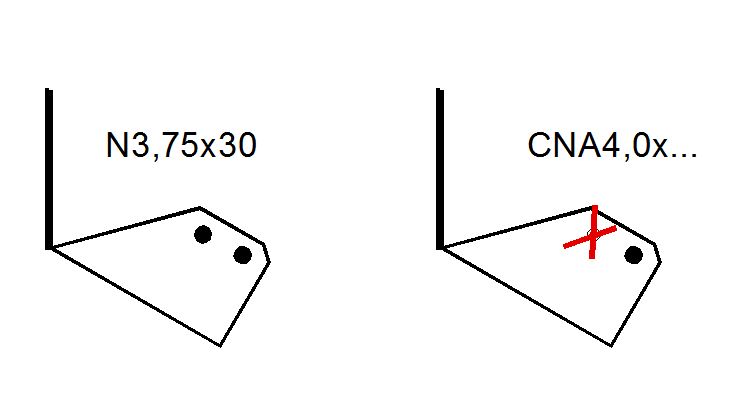

For at sikre korrekt montering af sædet skal de nederste søm fastgøres før sidesømmene.
Fastgør den skrå bjælke i begge ender, så den vandrette kraft, der opstår ved hældningen, understøttes fuldt ud af de bærende elementer.
