Vinkelbeslag - AG | Simpson Strong-Tie

Vinkelbeslagene anvendes til bjælke-bjælkesamlinger, bjælke-søjlesamlinger og samlinger på beton i bærende konstruktioner.

Teknisk datablad

CE mærket

Aftalegrundlag

Varmforzinket stål Z275

Anvendelsesklasse 2

EPD

Indoor

Tilgængelig i Connector Selector

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m² på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Alsidig vinkel til bærende og strukturelle formål

Applikationer

Samlinger

Træ, beton, stål

Anvendelsesområder

Træ-træ samling
Træ-beton samling

Teknisk data

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]				Huller flig A[mm]			Huller flig B[mm]
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Rund			Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Ø5[mm]	Ø8,5[mm]	Bolt[mm]	Ø5[mm]	Ø8,5[mm]	Bolt[mm]
AG40312	1680602	100.0	0.18	119	91	40	3	10	1	2	6	1	1
AG40412	8977720	50.0	0.24	120	92	40	4	10	1	2	6	1	1
AG40314	5653563	50.0	0.21	141	91	40	3	12	1	2	6	1	1
AG40414	5653589	50.0	0.28	142	92	40	4	12	1	2	6	1	1

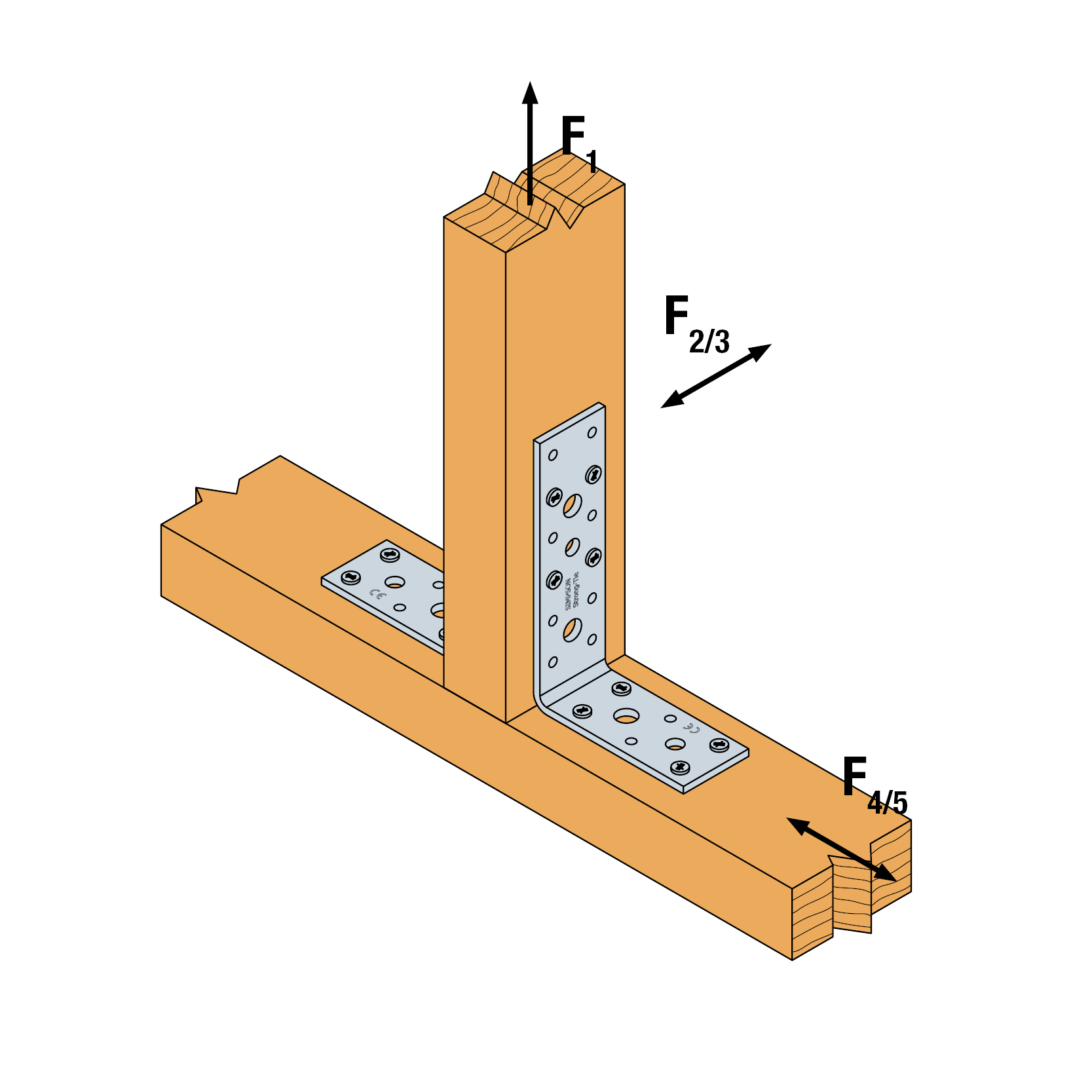

Karakteristisk bæreevne - Bjælke-bjælke- og Bjælke-søjlesamling

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A	Flig B	R₁,ₖ		R₂,ₖ=R₃,ₖ[kN]		R4/5,k
	Antal	Antal	CNA 4,0x40	CNA 4,0x60	CNA 4,0x40	CNA 4,0x60	CNA 4,0x40	CNA 4,0x60
AG40312	4	4	3	4,2/kmod^0,3	3.3	5	1,3/kmod^0,25	1,8/kmod^0,25
AG40412	4	4	3	4.9	3.2	4.4	1,4/kmod^0,25	2,2/kmod^0,25
AG40314	4	4	3	4,2/kmod^0,3	3.3	5	1,3/kmod^0,25	1,8/kmod^0,25
AG40414	4	4	3	4.9	3.2	4.4	1,4/kmod^0,25	2,2/kmod^0,25

R_4/5,k er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm. For andre værdier af b og e, se ETA.
k_mod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører. Hvis åsen er forhindret i at rotere, vil bæreevnerne i en samling med et vinkelbeslag være halvdelen af tabelværdien. Hvis åsen kan rotere, se ETA’en.

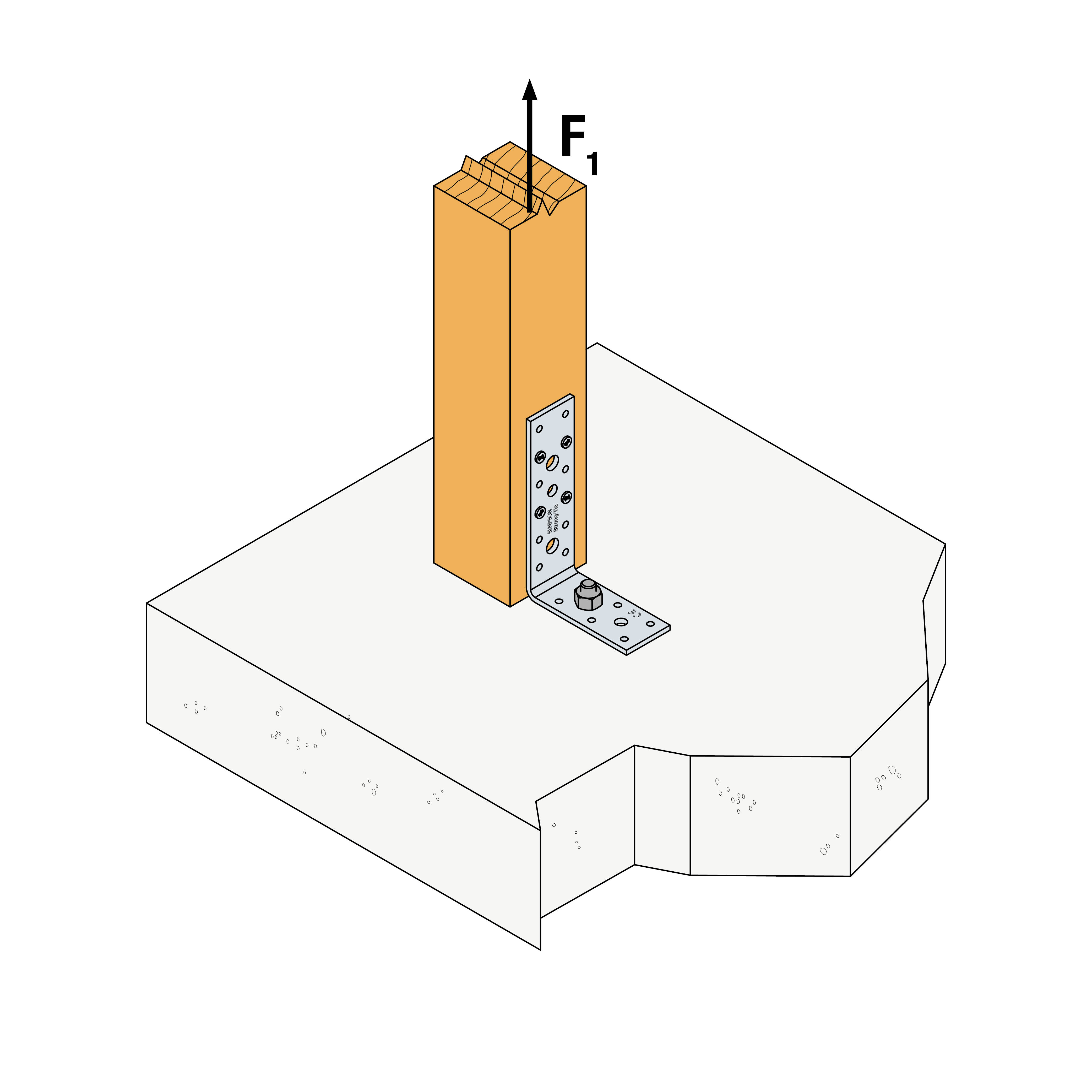

Karakteristisk bæreevne - Bjælke-søjle på beton

Dimensioner

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Bjælke-betonsamling
	Udsømning				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A		Flig B		R₁,ₖ		R₂,ₖ=R₃,ₖ		R4/5,k
	Antal	Type	Antal	Type	CNA 4,0x40	CNA 4,0x60	CNA 4,0x40	CNA 4,0x60	CNA 4,0x40	CNA 4,0x60
AG40412	4	CNA	1	M10 Bolt	min (10,5 ; 8,1/kmod)	8,1/kmod	min (1,0 ; 1,0/kmod)	1,0/kmod	min (4,3 x kmod^0,5 ; 2,9/kmod)	min (4,3 ; 2,9/kmod)
AG40414	4	CNA	1	M10 Bolt	min (10,5 ; 8,1/kmod)	8,1/kmod	min (1,0 ; 1,0/kmod)	1,0/kmod	min (4,3 x kmod^0,5 ; 2,9/kmod)	min (4,3 ; 2,9/kmod)

R_4/5,k er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm. For andre værdier af b og e, se ETA.
k_mod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører. Den karakteristiske forankringsstyrke for bolten skal være mindst 10 kN og bolten skal være forsynet med underlagsskive US60/60/6. Er boltens bæreevne mindre skal bæreevnen af samlingen justeres forholdsmæssigt. Hvis åsen er forhindret i at rotere, vil bæreevnerne i en samling med et vinkelbeslag være halvdelen af tabelværdien. Hvis åsen kan rotere, se ETA’en.

Eksempel
Et vinkelbeslag AG40412 i en samling med en bjælke på beton, lastgruppe: kort; k_mod = 0,9. Udsømning med CNA4,0x40 kamsøm. Last: F_1,d = 1,1 kN virkende med ekscentricitet f = 15 mm. Da ekscentriciteten f er forskellig fra den, der en anvendt i tabellen, skal bæreevnen findes i ETA.

R_1,d = min. ((47 / (15+7) / 1,35 = 1,6); (148 / (15+67) / 1,35 = 1,3)) = 1,3 kN > 1,1 kN » OK

Installation

Fastgørelse

Til fastgørelse i træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
Til fastgørelse i beton skal vinkelbeslagene fastgøres med en M10 bolt med US60x60x6 underlagsskive
