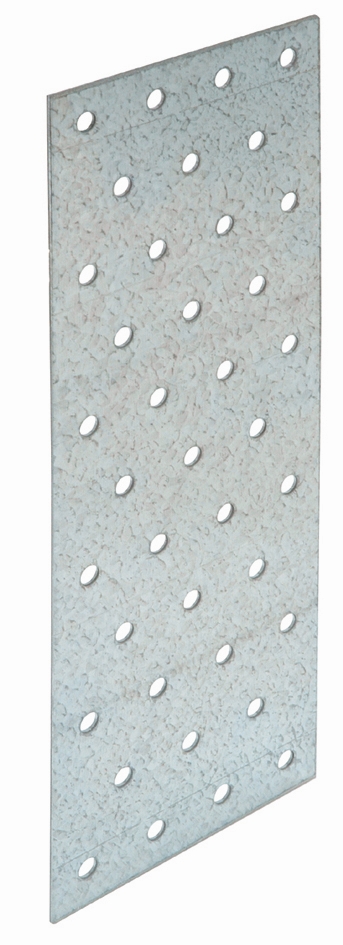

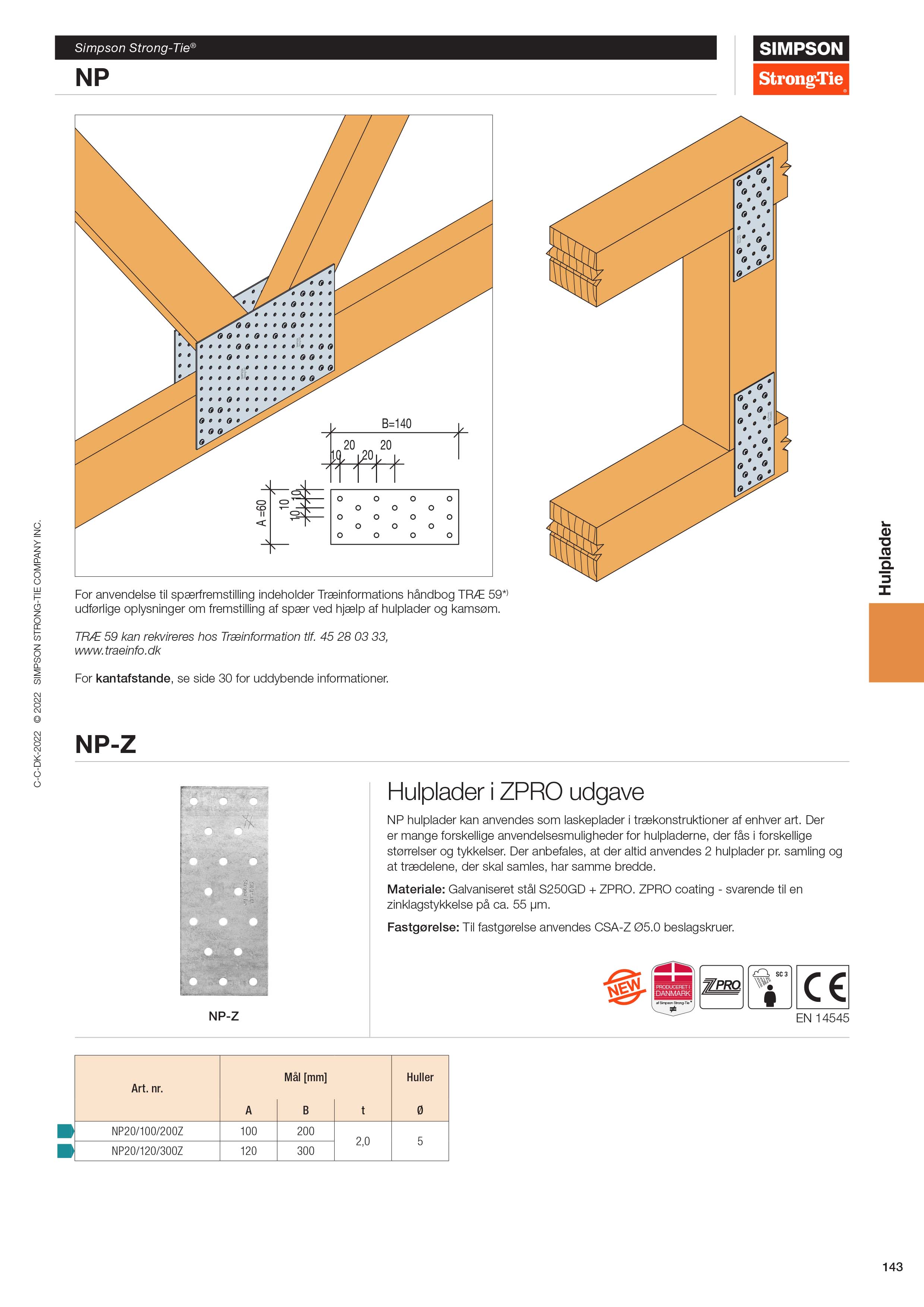

NP-Z

ZPRO hulplader til udendørs brug

ZPRO coatede NP-Z hulplader kan anvendes som laskeplader til udendørs trækonstruktioner. Det anbefales at der altid anvendes 2 hulplader pr. samling, en på hver side, og at trædelene, der skal samles, har samme bredde.

NB: sælges kun i hele kasser!

CE mærket
Anvendelsesklasse 3
Outdoor
ZPRO

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + ZPRO
  • Korrosionsbeskyttelse:
    ZPRO coating - svarende til en zinklagstykkelse på ca. 55 μm
  • Til udendørs konstruktionser i særligt korrosive miljøer, som f.eks. tæt ved havet, anbefales det at man anvender A4 rustfri hulplader.

Fordele

  • Til udendørs brug
  • ZPRO coatingen tager ikke skade af slagene fra en sømpistol

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • NP hulpladerne anvendes som laskeplader i trækonstruktioner af enhver art
  • Anvendes især til fremstilling af gitterspær og hanebåndsspær. TRÆ 28 giver detaljerede anvisninger angående dette emne
  • Der skal altid anvendes 2 hulplader pr. samling

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller Karakteristisk bæreevne [kN]
A B t Antal Ø R1,k

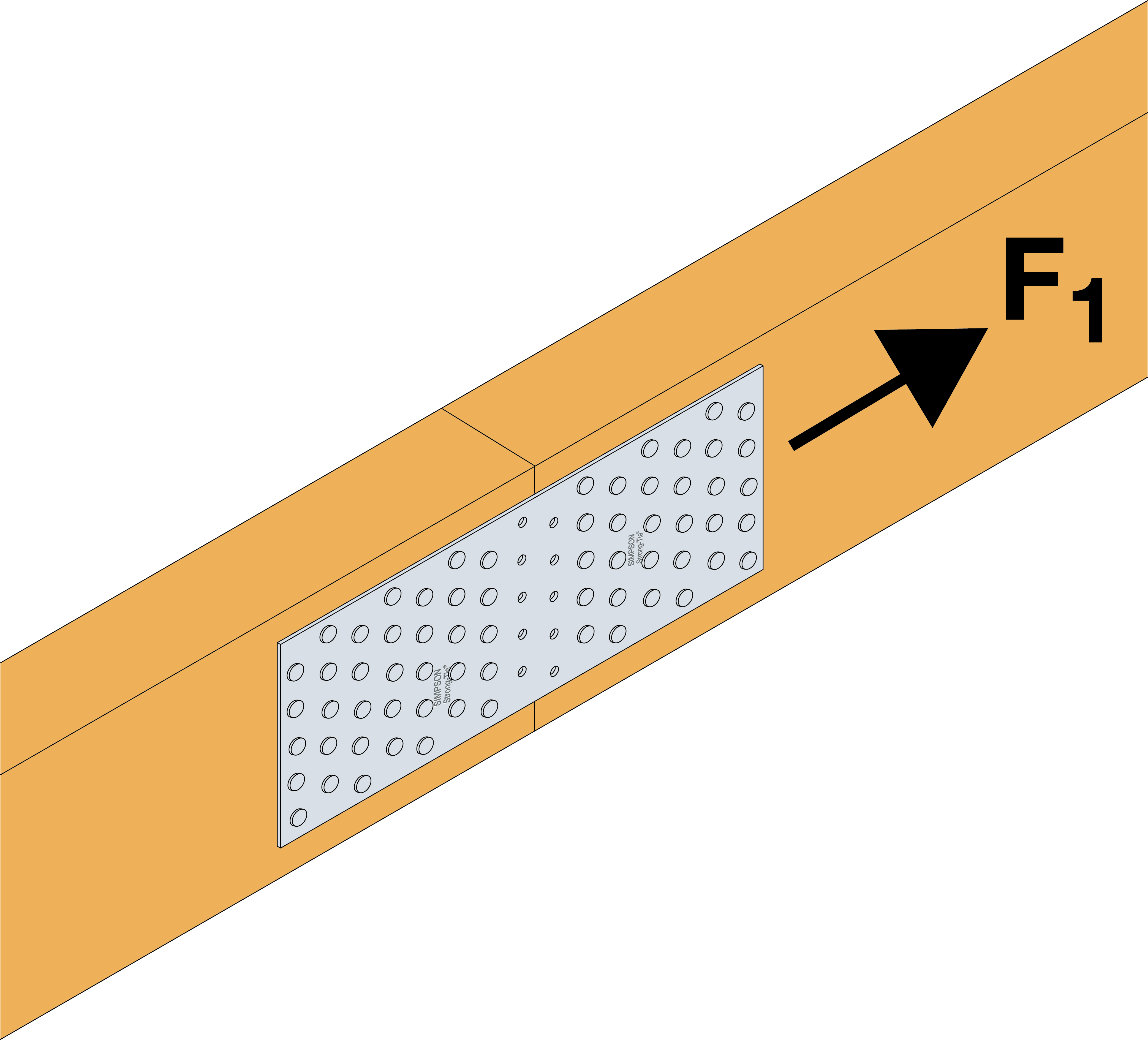

NP20/100/200Z2152522100200245Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/120/300Z2152523120300283Ø5min (n x Rlat,k ; 53.5/kmod)

n: antal af søm/skruer

Rlat,k : Forskydningsstyrke af søm/skruer

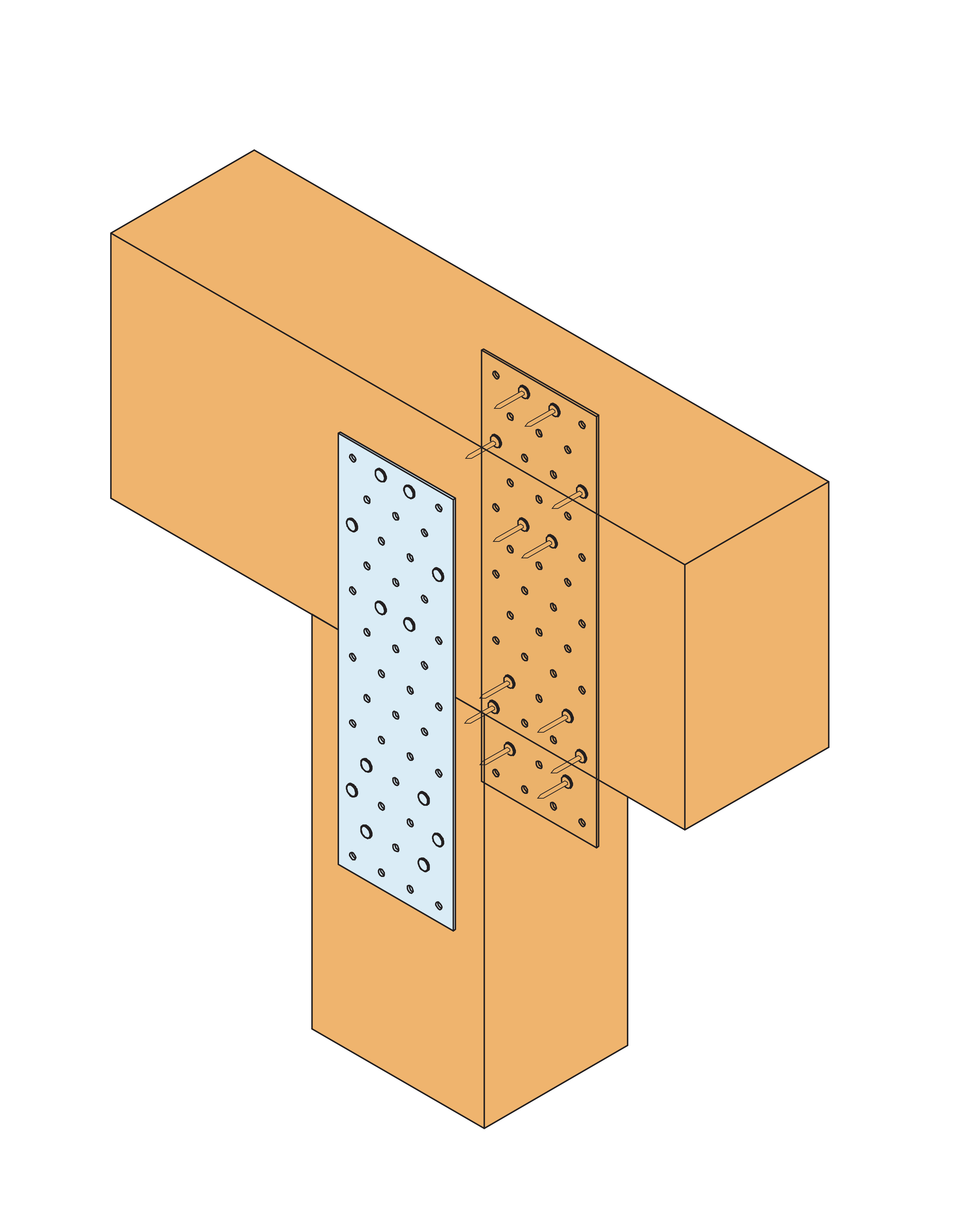

Installation

Installation

Befæstigelse

  • CSA-Z Ø5.0 beslagskruer

Certificeringer

Ydeevnedeklaration (DoP)
