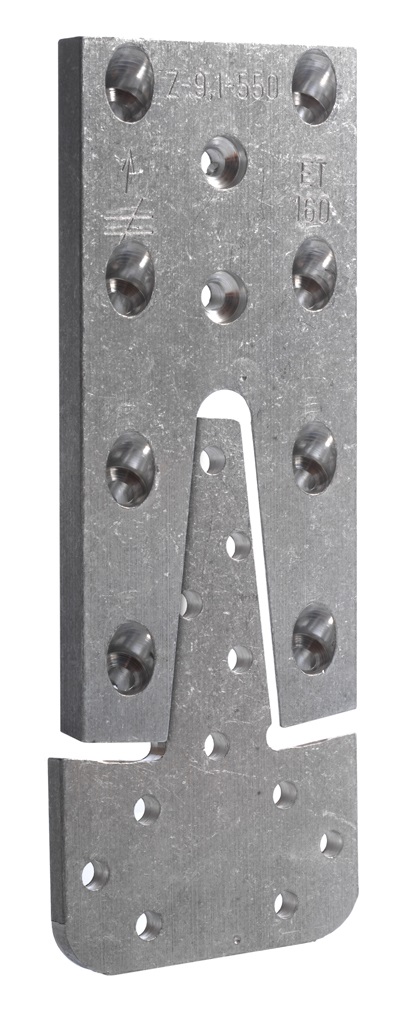

ETB
Endetræsbeslag

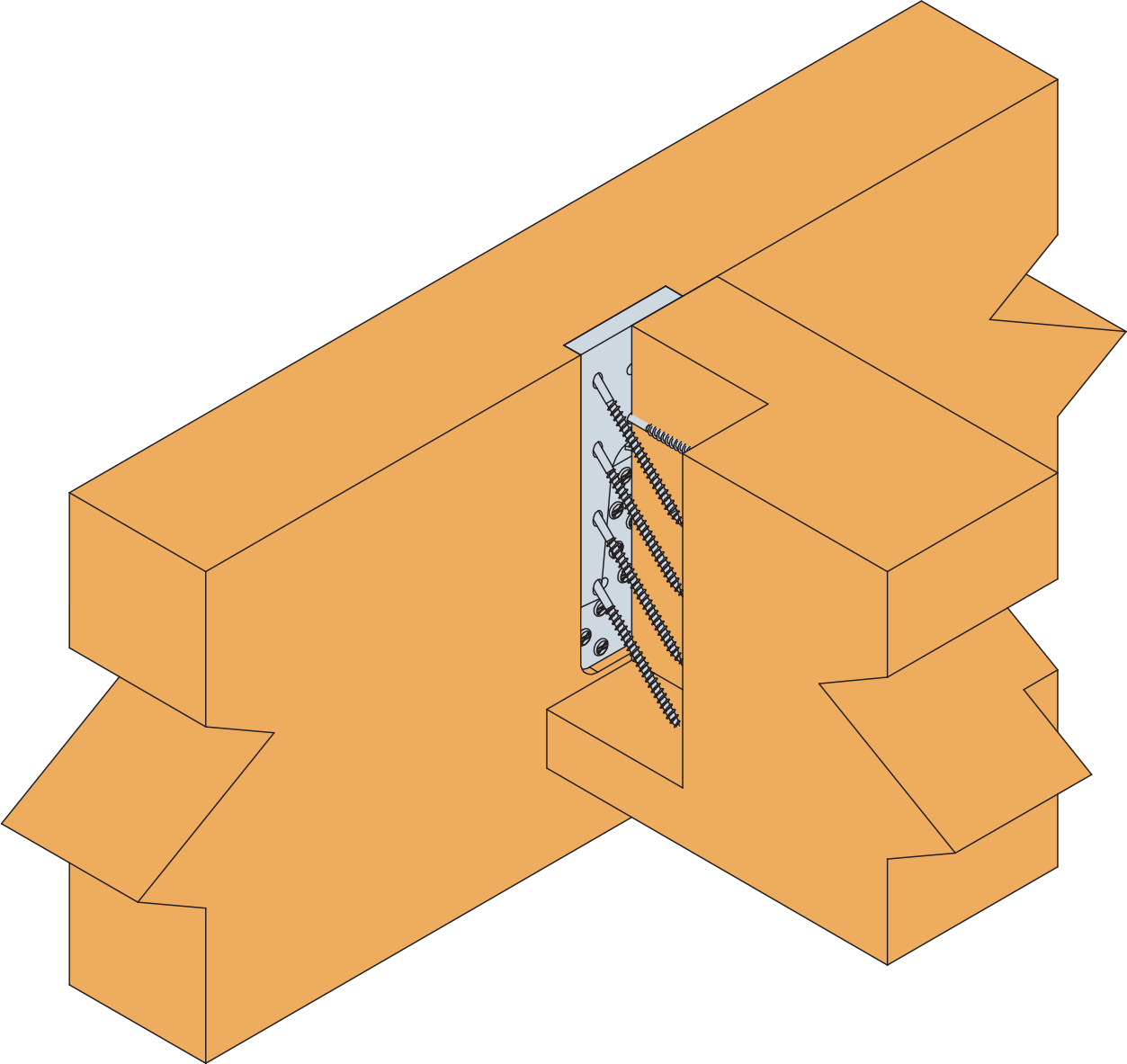

ETB Endetræsbeslag anvendes til skjulte samlinger ved både bjælke-bjælkesamlinger og til søjle-bjælkesamlinger.

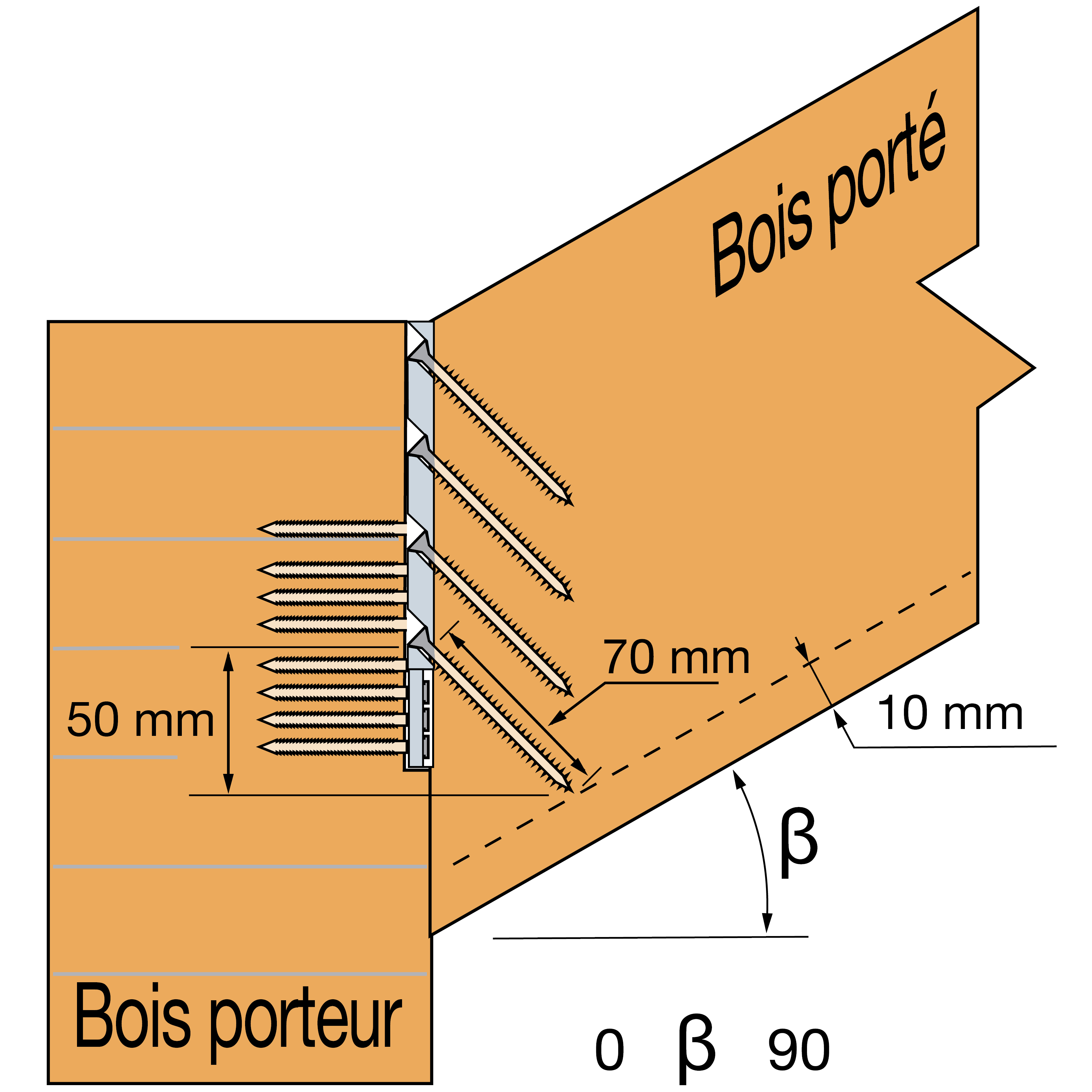

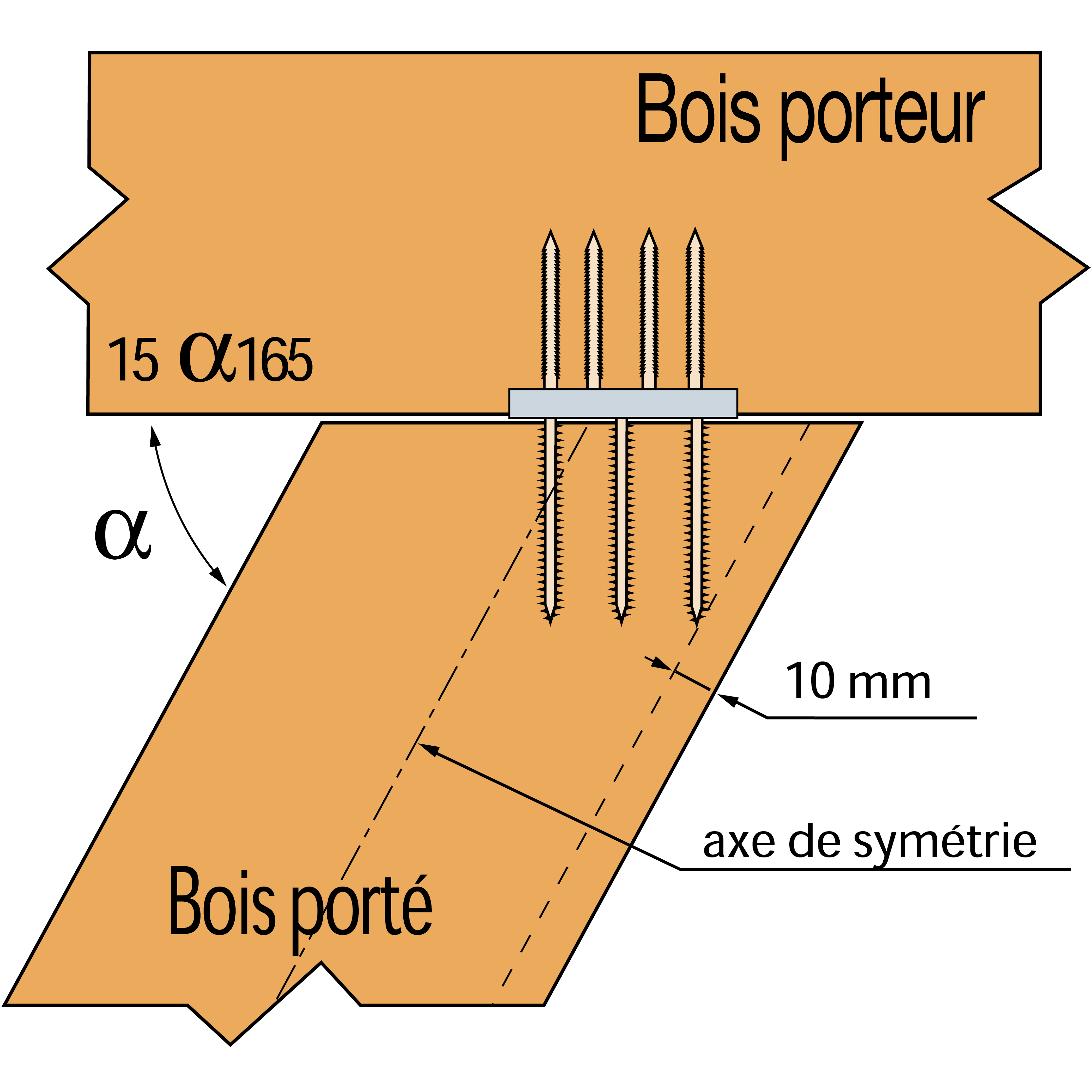

Der kan laves samlinger med en hældning på op til 90° og ved skrå tilslutninger må vinklen være fra 15° til 165°.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Brandmodstandsdygtig 30 min
Aluminium
Produktinformationer
Egenskaber
Materiale
- Aluminium EN AW-6082 T6, i henhold til EN 755
Fordele
- Usynlig samling
Applikationer
Samlinger
- Hovedbjælke: massivt træ, komposittræ, limtræ
- Sekundærbjælke: massivt træ, komposittræ, limtræ
Anvendelsesområder
- Bjælke-bjælkesamlinger
- Bjælke-søjlesamlinger
Kun til anvendelse i træ-træ samlinger indendørs (Anv.kl. 1 og 2)
Teknisk data

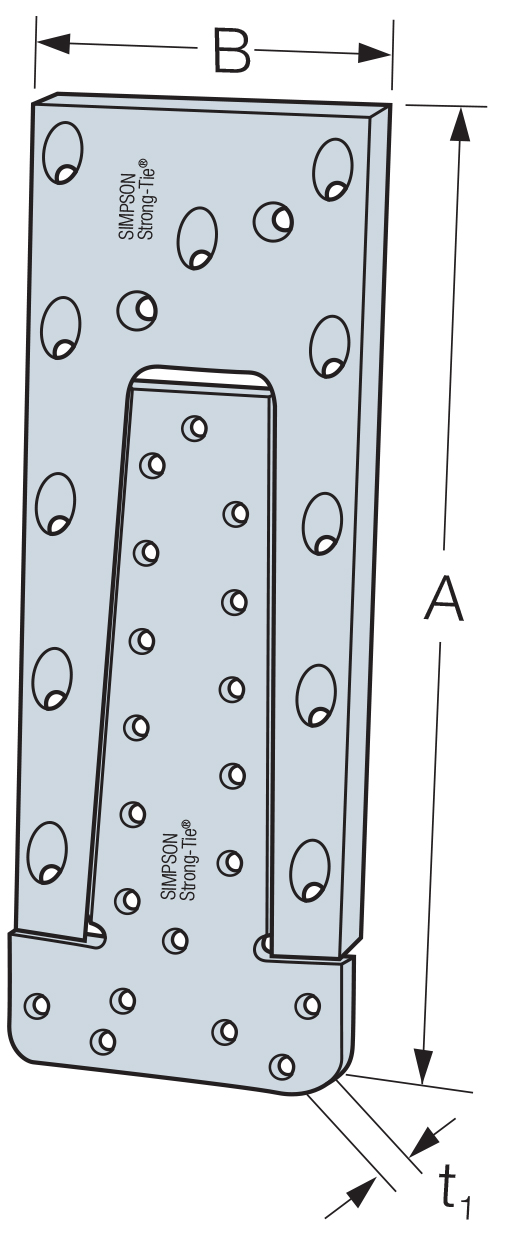

Dimensioner
Art. nr. | DB nr. | Sekundærbjælke størrelse [mm] | Dimensioner [mm] | Huller, HB | Huller, SB | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Bredde | Højde | A | B | C | D | t1 | t2 | Ø5 | Ø5.4 | |||
Min. | Min. | Max. | ||||||||||
ETB90-B | 5688246 | 70 | 115 | 150 | 90 | 60 | 58 | 69 | 6 | 10 | 6 | 4 |
ETB120-B | 5804558 | 70 | 150 | 200 | 121 | 60 | 85 | 95 | 6 | 10 | 9 | 6 |
ETB160-B | 5804559 | 70 | 185 | 250 | 166 | 60 | 95 | 130 | 6 | 10 | 11 | 8 |
ETB190-B | 5804560 | 90 | 220 | 300 | 195 | 75 | 138 | 165 | 6 | 10 | 19 | 11 |
ETB230-B | 5804561 | 90 | 255 | 350 | 230 | 75 | 138 | 200 | 6 | 10 | 19 | 14 |
HB: hovedbjælken; SB: sekundærbjælken

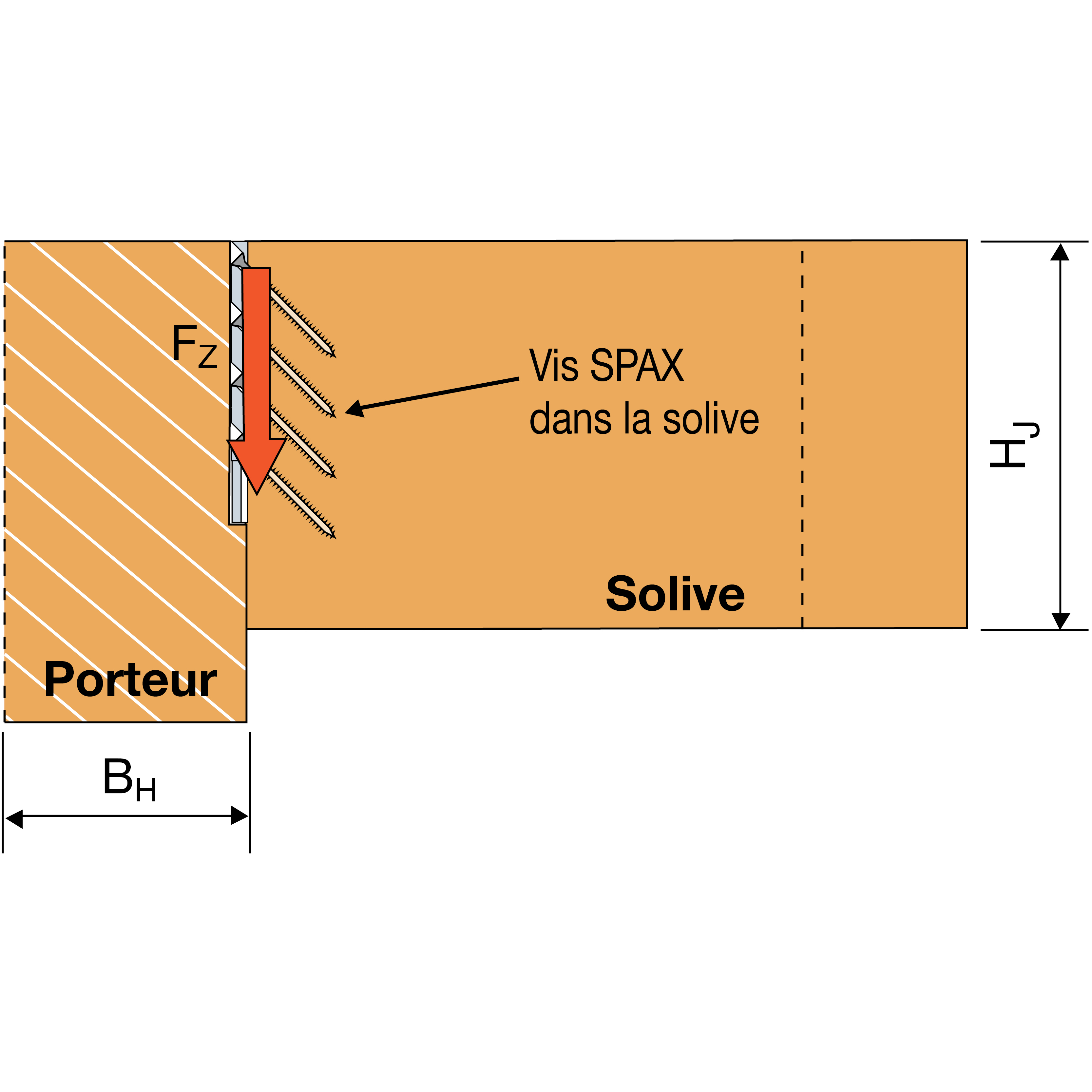

Karakteristisk bæreevne - Bjælke-bjælkesamling
Art. nr. | Karakteristisk bæreevne - Bjælke-bjælkesamling | |||||
---|---|---|---|---|---|---|
Udsømning | Karakteristisk bæreevne [kN] | |||||
HB | SB | R1,k | ||||
Antal | Type | Antal | TTUFS5,0x70 | TTUFS5,0x100 | CSFT5,0x70 | |
ETB90-B | 6 | CNA4,0x40 | 4 | 5.9 | 8.9 | 11.1 |
ETB120-B | 9 | CNA4,0x40 | 6 | 8.5 | 12.8 | 16.7 |
ETB160-B | 11 | CNA4,0x40 | 8 | 11 | 16.5 | 20.4 |
ETB190-B | 19 | CNA4,0x40 | 11 | 14.7 | 22 | 29.7 |
ETB230-B | 19 | CNA4,0x40 | 14 | 18.2 | 27.4 | 35.2 |
HB: hovedbjælken; SB: sekundærbjælken
Karakteristisk bæreevne - Bjælke-søjlesamling
Art. nr. | Karakteristisk bæreevne - Bjælke-søjlesamling | |||||
---|---|---|---|---|---|---|
Udsømning | Karakteristisk bæreevne [kN] | |||||
HB | SB | R1,k | ||||
Antal | Type | Antal | TTUFS5,0x70 | TTUFS5,0x100 | CSFT5,0x70 | |
ETB90-B | 6 | CNA4,0x40 | 4 | 5.9 | 8.9 | 11.1 |
ETB120-B | 9 | CNA4,0x40 | 6 | 8.5 | 12.8 | 16.7 |
ETB160-B | 11 | CNA4,0x40 | 8 | 11 | 16.5 | 20.4 |
ETB190-B | 12 | CNA4,0x40 | 9 | 12.3 | 18.4 | 22.2 |
ETB230-B | 12 | CNA4,0x40 | 10 | 13.5 | 20.2 | 22.2 |
HB: hovedbjælken; SB: sekundærbjælken

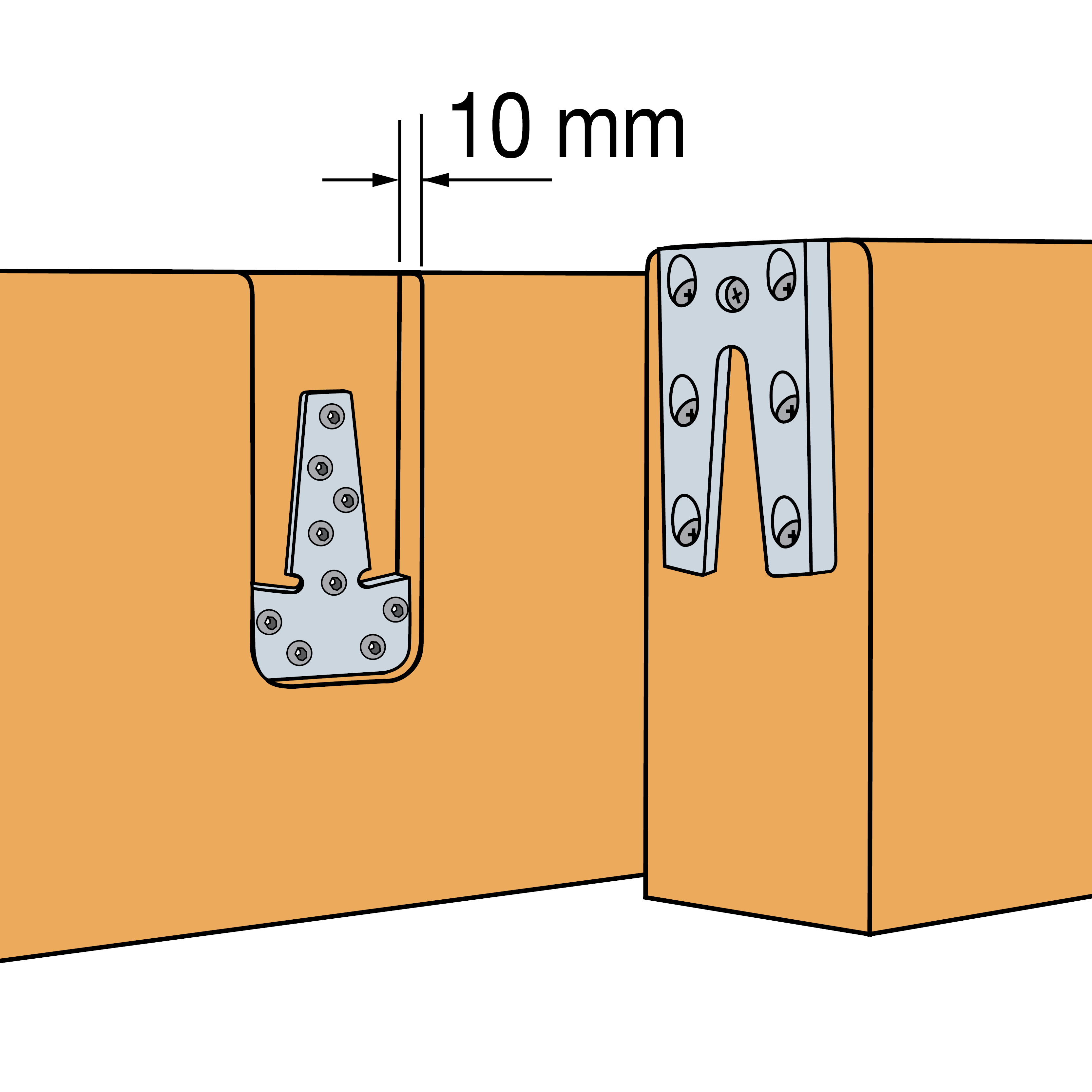

Installation
Installation
Fastgørelse
- Til fastgørelse på hovedbjælken/søjlen anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
- Til fastgørelse på sekundærbjælken anvendes 5,0xℓ træskruer, i længde fra 60 til 120 mm, iskruet endetræ under 45° nedad
Monteringsvejledning
- OBS: ETB beslag bør ikke anvendes til en samling med en negativ hældning
