CLT

AB255SSH

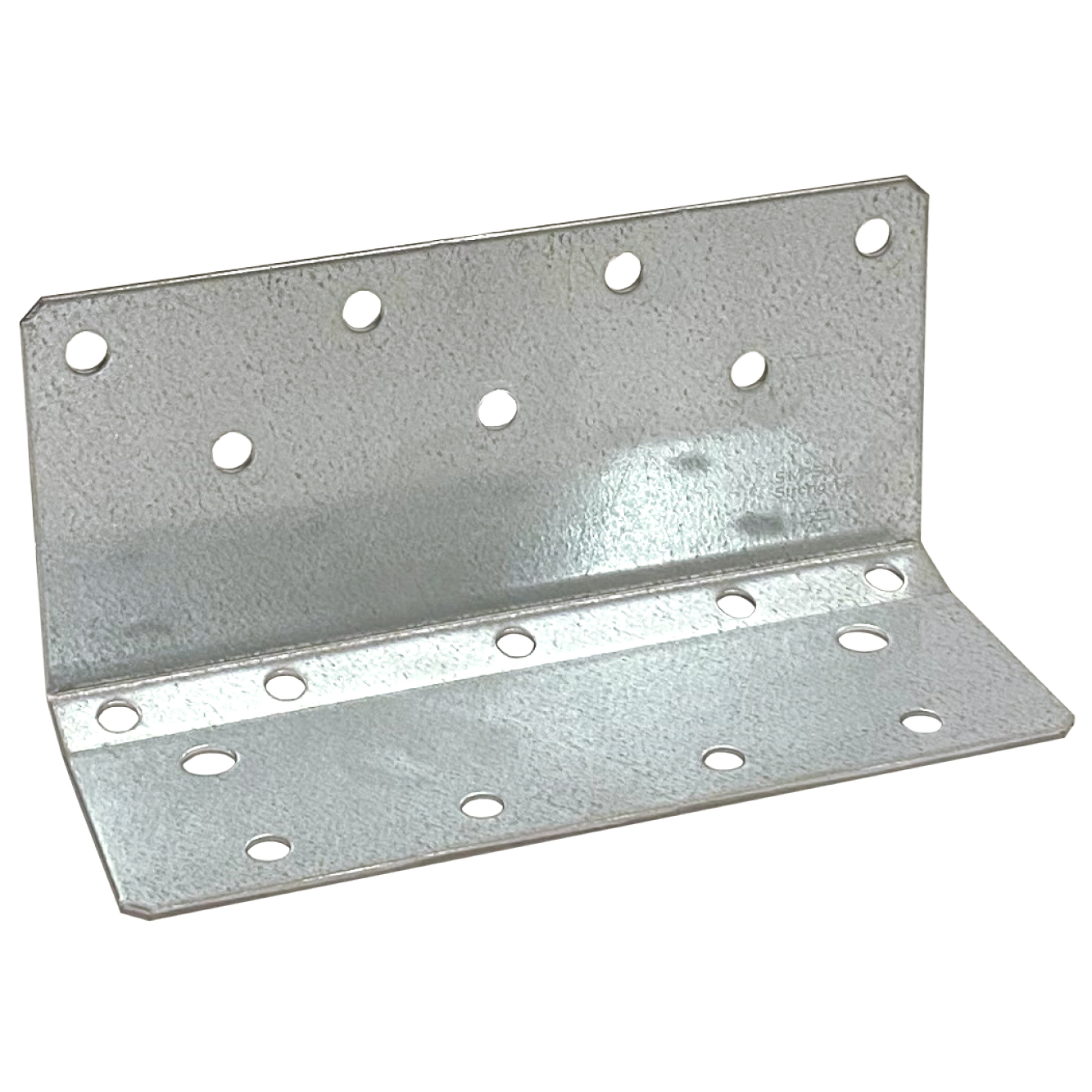

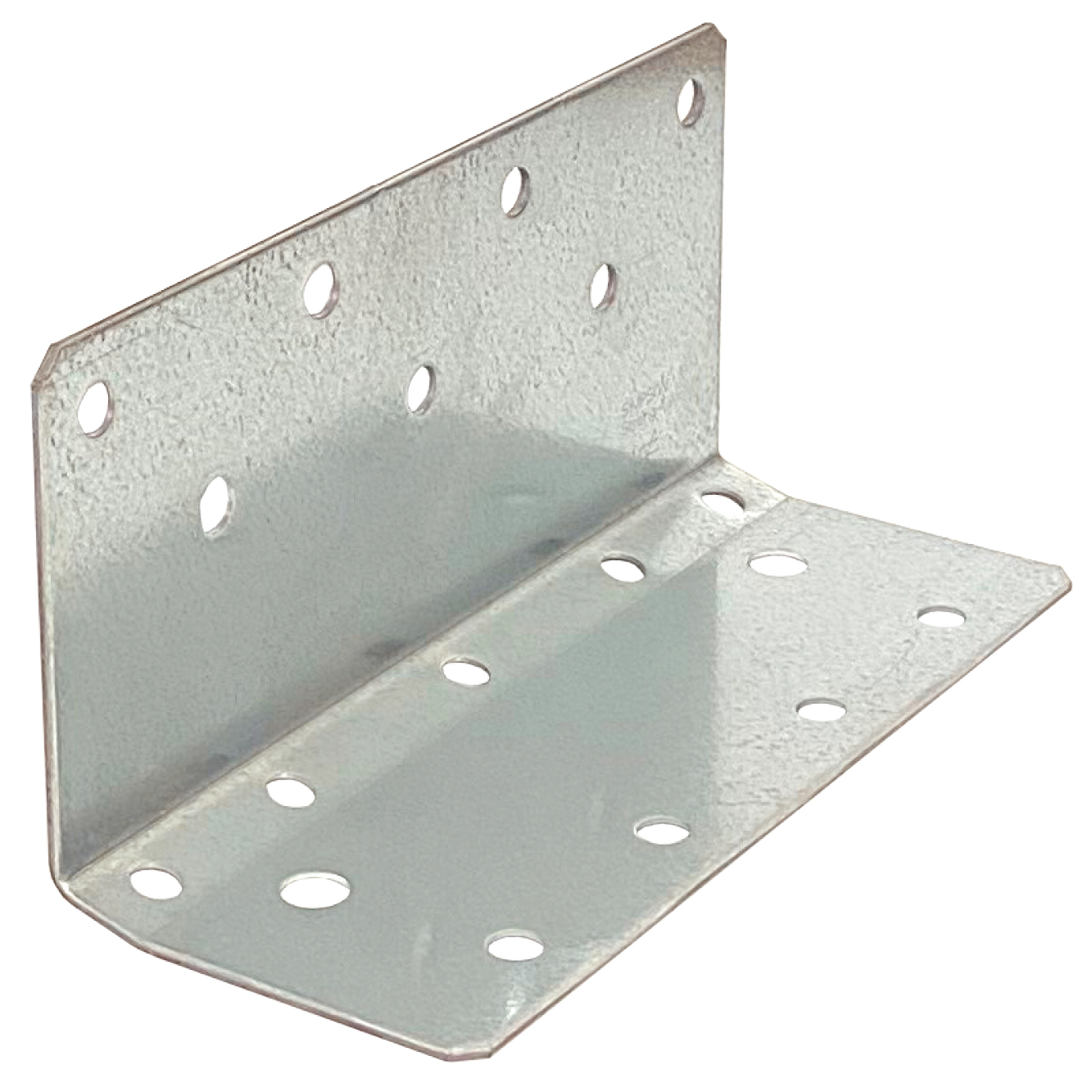

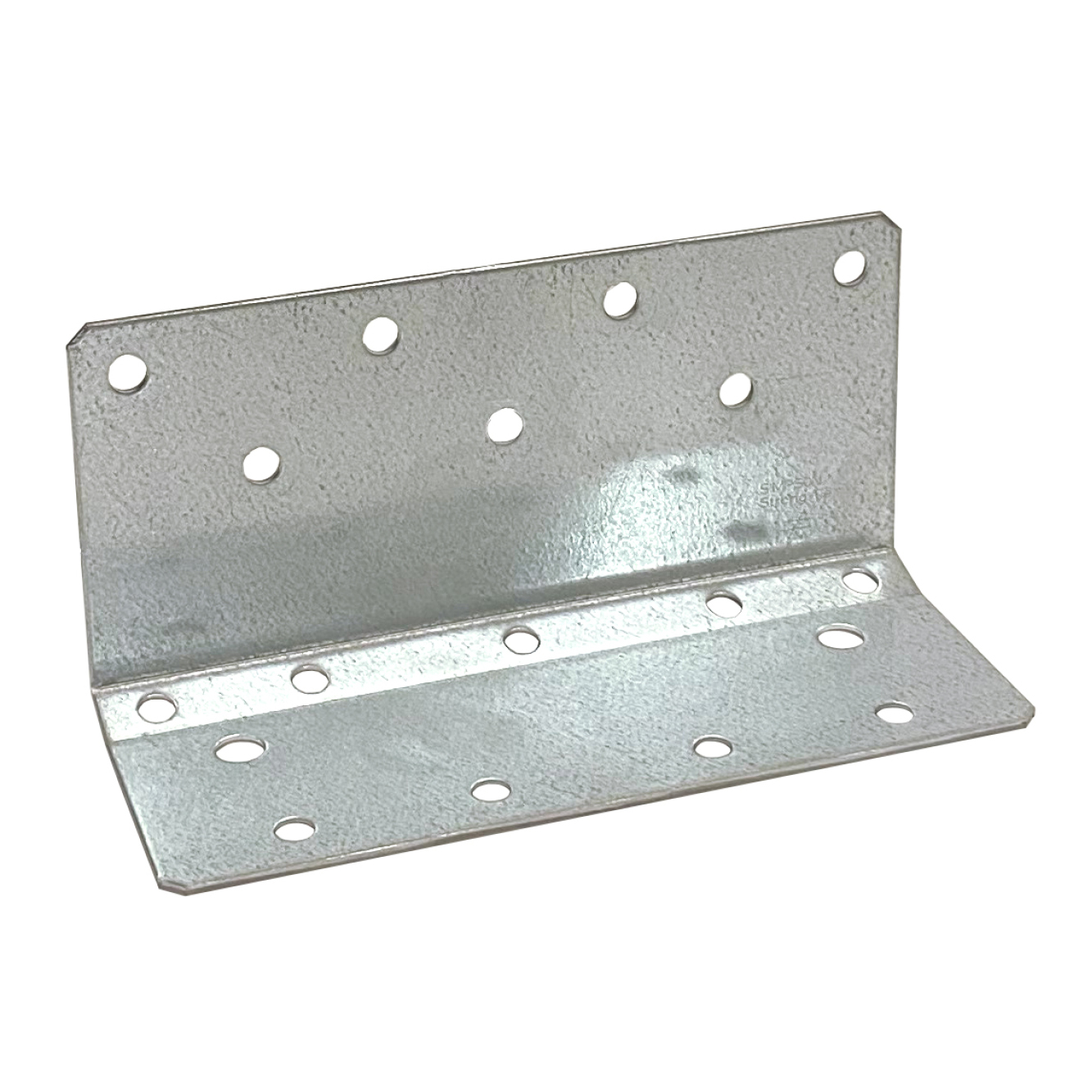

Heavy duty vinkelbeslag med SSH skruer til CLT

AB255SSH vinkelbeslaget er udviklet til CLT-konstruktioner. Det fleksible vinkelbeslag er designet til både forskydning og lodret belastning. Muligheden for montage med SSH skruer sikrer en god bæreevne og meget hurtig montage.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Varmforzinket stål Z275

Indoor

EPD

AB255SSH_SSTBP_homepage_FI_fi

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m² på begge sider -svarende til en zink lagtykkelse på ca. 20 μm

Fordele

Velegnet til brug i CLT-konstruktioner
Meget hurtig montage

Applikationer

Samlinger

CLT væg-, lofts- og gulvelementer

Anvendelsesområder

CLT elementer

Teknisk data

Dimensioner

Reference	Mål
	Andre		Dimensioner[mm]				Huller flig A[mm]	Huller flig B[mm]
	DB nr.	Antal pr. kasse	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Rund	Rund
	DB nr.	Antal pr. kasse	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Bolt[mm]	Bolt[mm]	Ø14[mm]
AB255SSH	2121743	10.0	123	100	255	3	7	9	2

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Fuld udsømning

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning
	Karakteristisk bæreevne - 1 vinkelbeslag pr. samling[kN]
	R2,k = R3,k					R1,k					R4,k (2)	R5,k
	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x160	10.0x160
AB255SSH	17.4	24.7	35	42.6	48.5	8.56 * kmod^0.25	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	13.9/kmod^0.76	5.32/kmod^0.24

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.
Bæreevner i F_4/5 retninger er tilgængelige i ETA.
Bæreevner med andre længder SSH skruer er tilgængelige i ETA.

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning

Reference	Vinkelbeslagets bæreevne
	Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
	Karakteristisk bæreevne - 1 vinkelbeslag pr. samling[kN]
	R1,k					R2,k = R3,k					R5,k	R4,k
	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x40	10.0x50	10.0x100	10.0x120	10.0x160	10.0x160	10.0x160
AB255SSH	4.12 * kmod^0.5	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	10.8	15.4	21.8	26.5	30.1	2.11/kmod^0.8	13.9/kmod^0.76

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.
Bæreevner i F_4/5 retninger er tilgængelige i ETA.
Bæreevner med andre længder SSH skruer er tilgængelige i ETA.

Installation

Fastgørelse

SSH10.0xℓ (flere længder skruer tilladt afhængigt af den ønskede kapacitet)

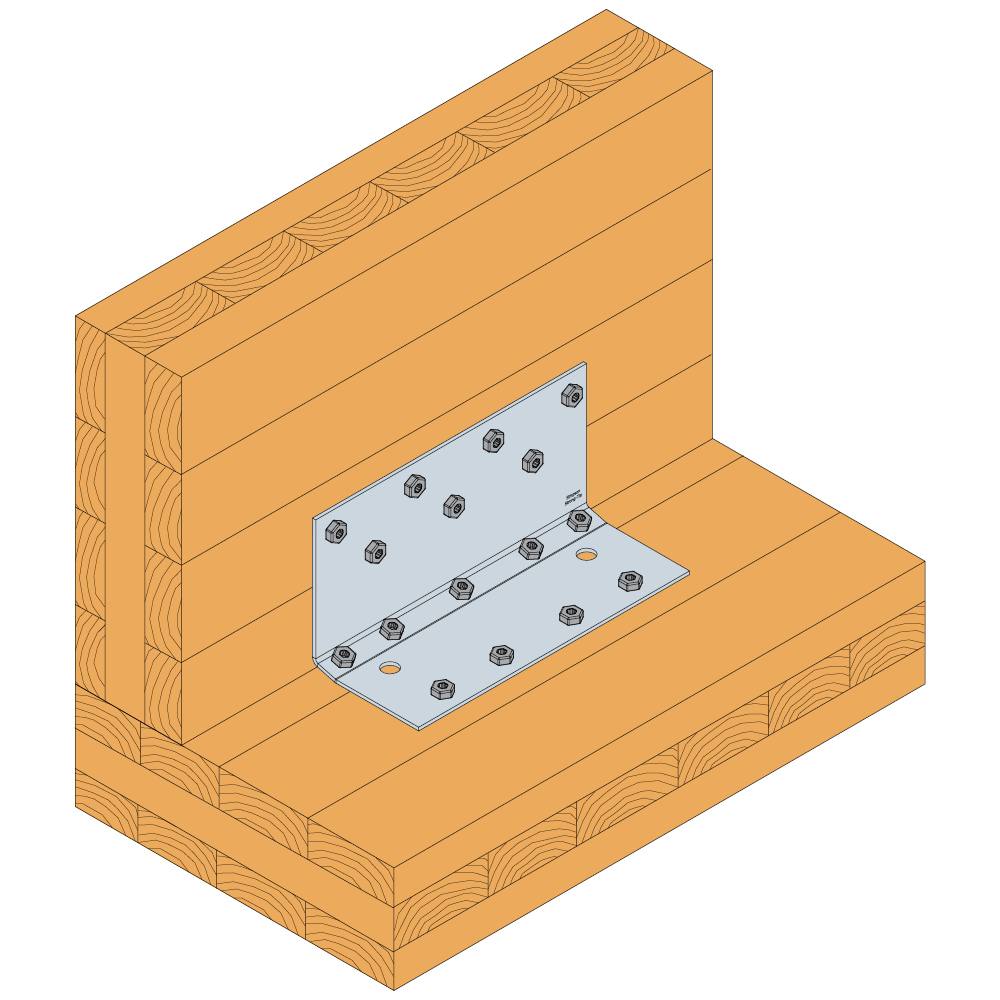

Monteringsvejledning

Start med at montere de horisontale og vertikale SSH skruer inden de skrå skruermonteres i en vinkel på ca. 70°

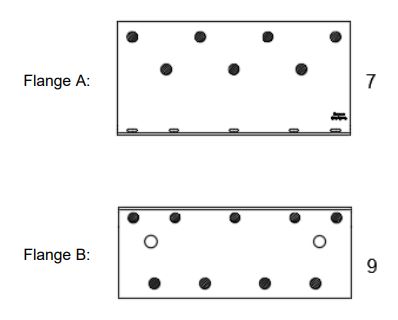

Fuld udsømning

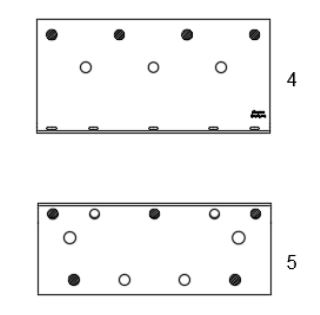

Delvis udsømning

Andre sites på dit sprog

Bygningsbeslag

Fastgørelsesmidler

Ankre og fastgørelser

Andet

Produktinformationer

Billeder

Egenskaber

Materiale

Fordele

Applikationer

Samlinger

Anvendelsesområder

Teknisk data

Dimensioner

Dimensioner

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Fuld udsømning

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning

Installation

Installation

Fastgørelse

Monteringsvejledning

Certificeringer

Ydeevneerklæring (DoP)

Europæisk teknisk vurdering (ETA)

Environmental Product Declarations (EPD)

Relaterede produkter

Forskydningsvinkel til CLT-konstruktioner

Heavy duty træk- og forskydningsvinkel til CLT

Hulplade til CLT konstruktioner

Beslagskrue Hex hoved, Impreg®+

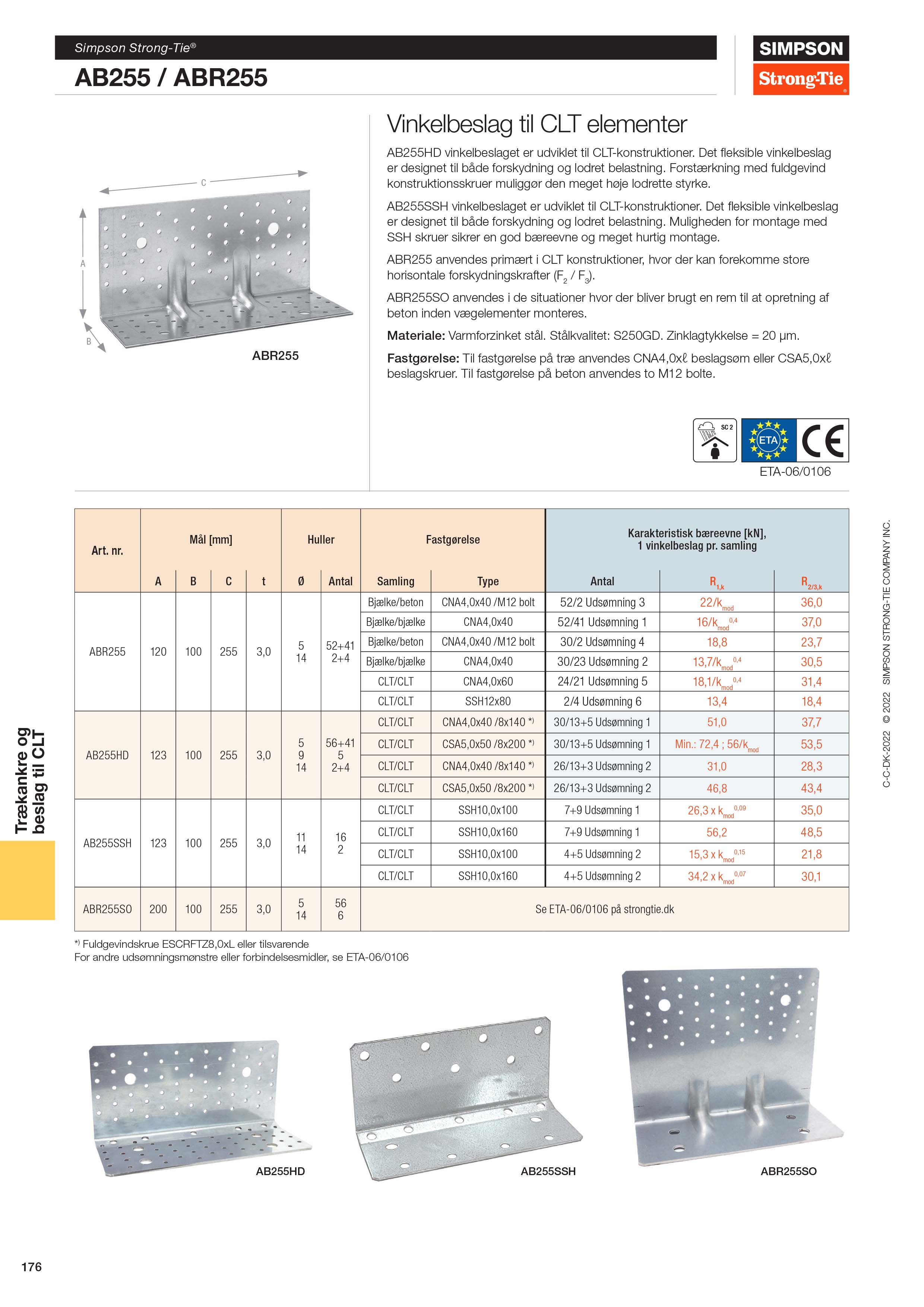

AB255 vinkelbeslag til CLT elementer
