Hulplader og bånd til CLT
NPB255

Hulplade til CLT konstruktioner

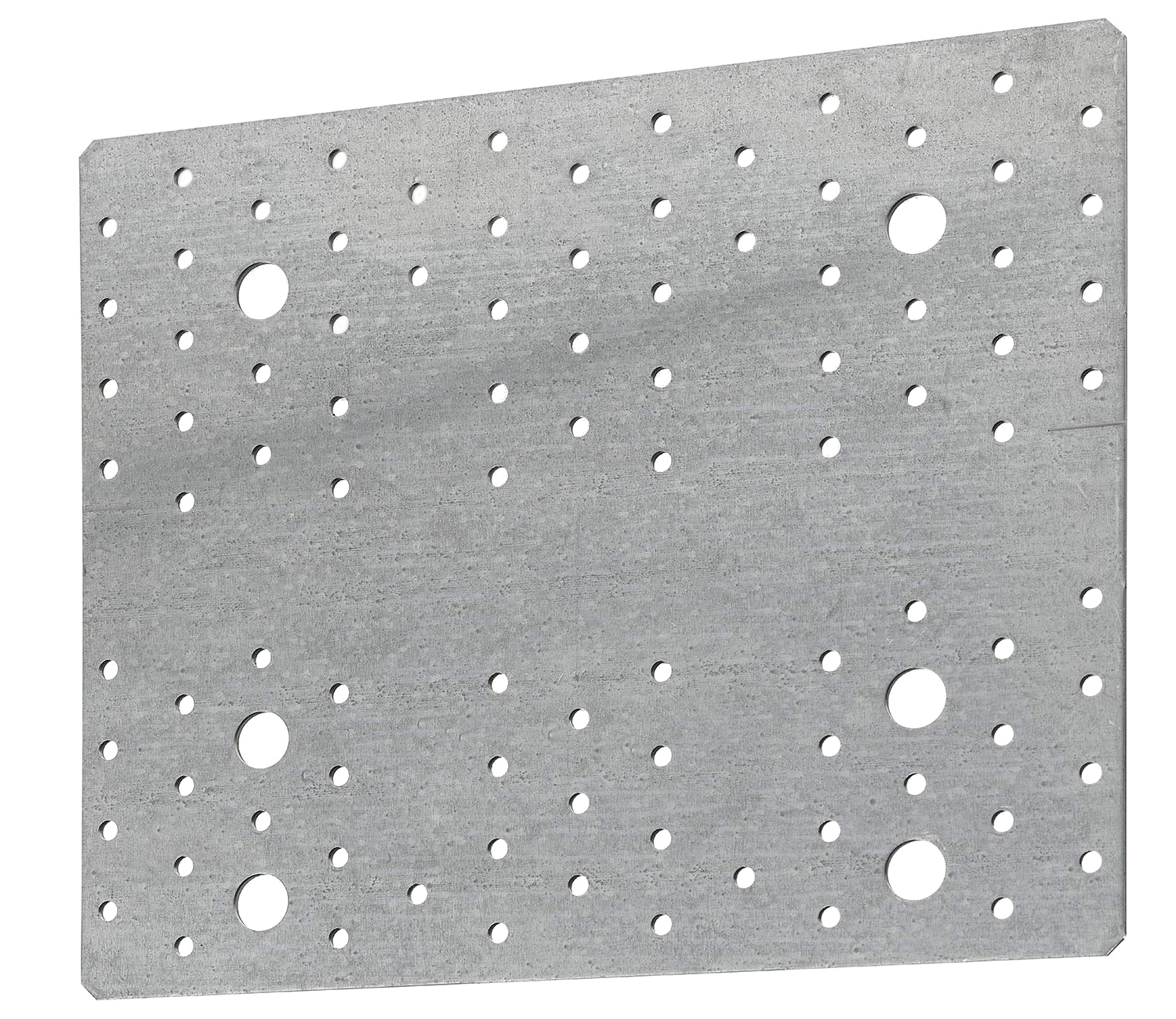

NPB255 hulplade er designet specielt til CLT konstruktioner. Korrekt installation sikres nemt af en hjælpelinje, der angiver, hvor pladen skal placeres.

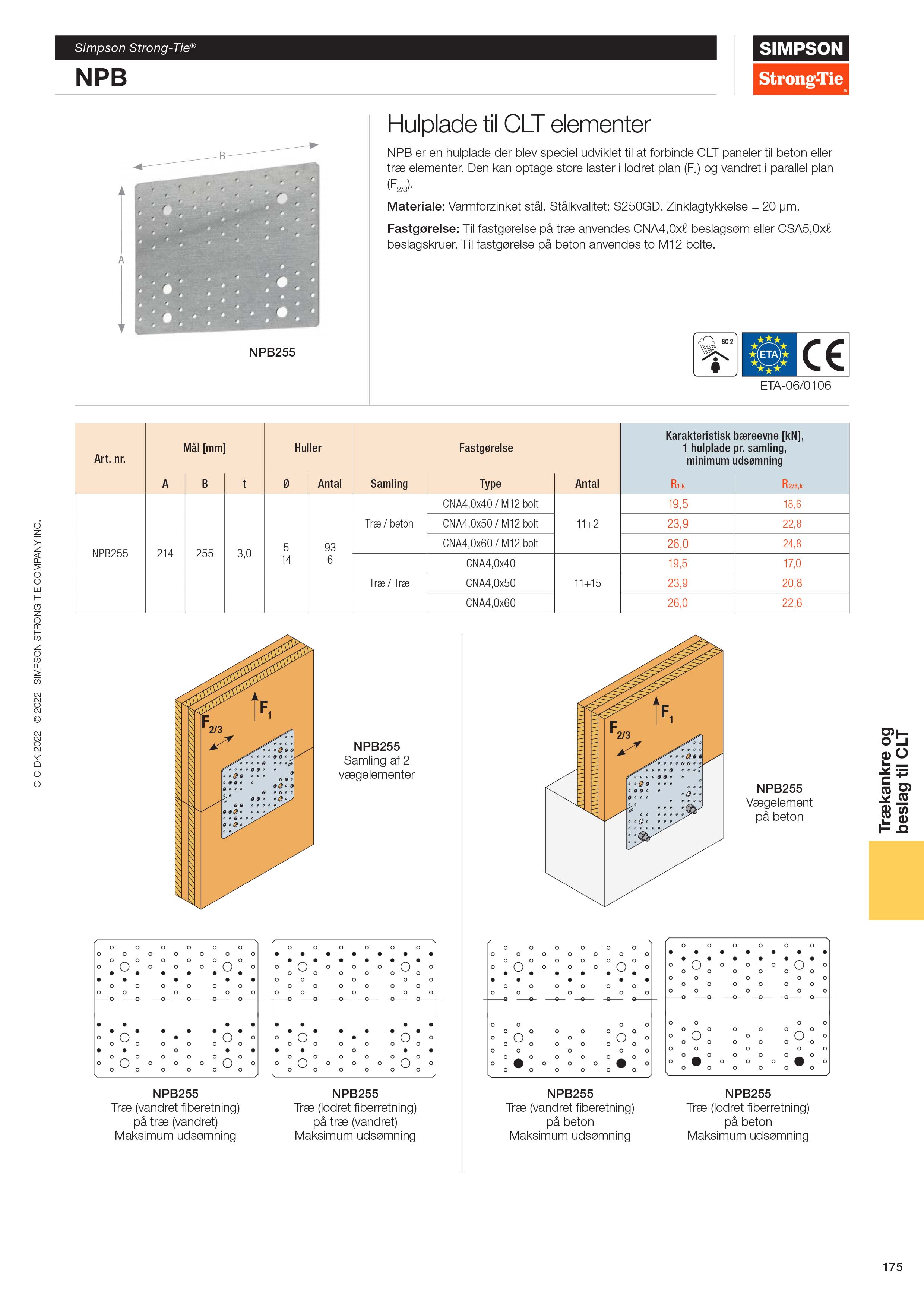

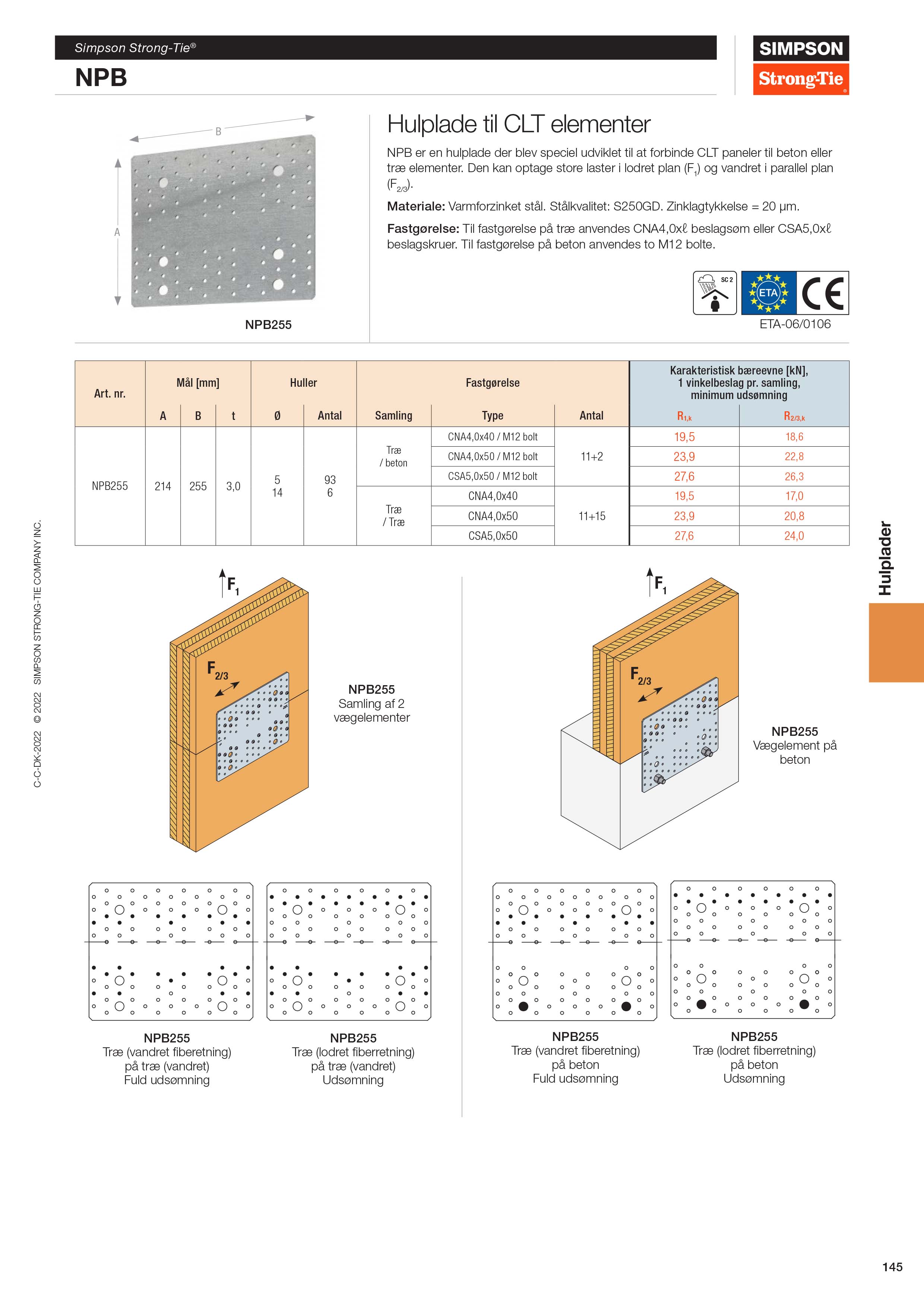

Teknisk datablad
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Elgalvaniseret stål 20 µm
Indoor
NPB 255 4.jpg

Produktinformationer

Billeder

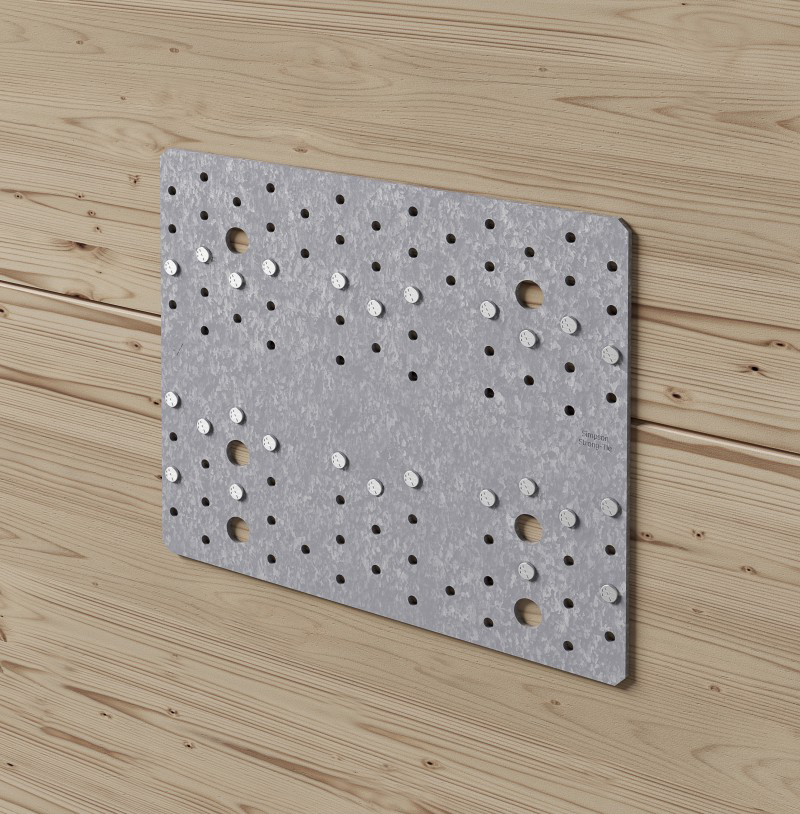

Træ på træ
C_NPB255_InstIll_Ill_Instld_Br46 CLT concrete_DK_EU_C0.jpg

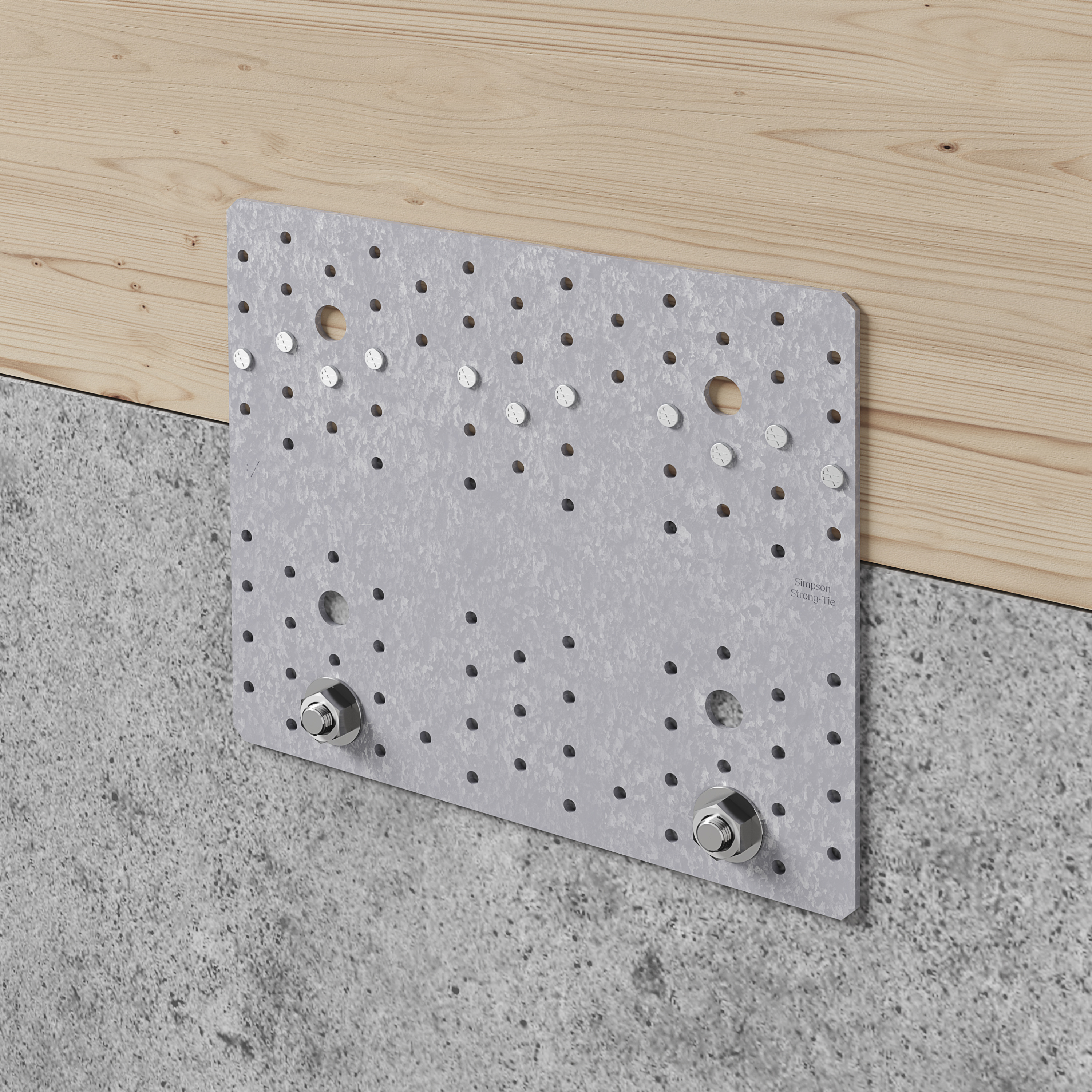

Træ på beton
NPB255 - bois/béton
NPB255 - bois-bois.jpg

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - svarende til en zink lagtykkelse på ca. 20 μm

Fordele

  • Ideel til CLT byggeri
  • Korrekt installation sikres nemt af en hjælpelinje
  • Stor alsidighed: Kan fastgøres på træ og betonunderlag

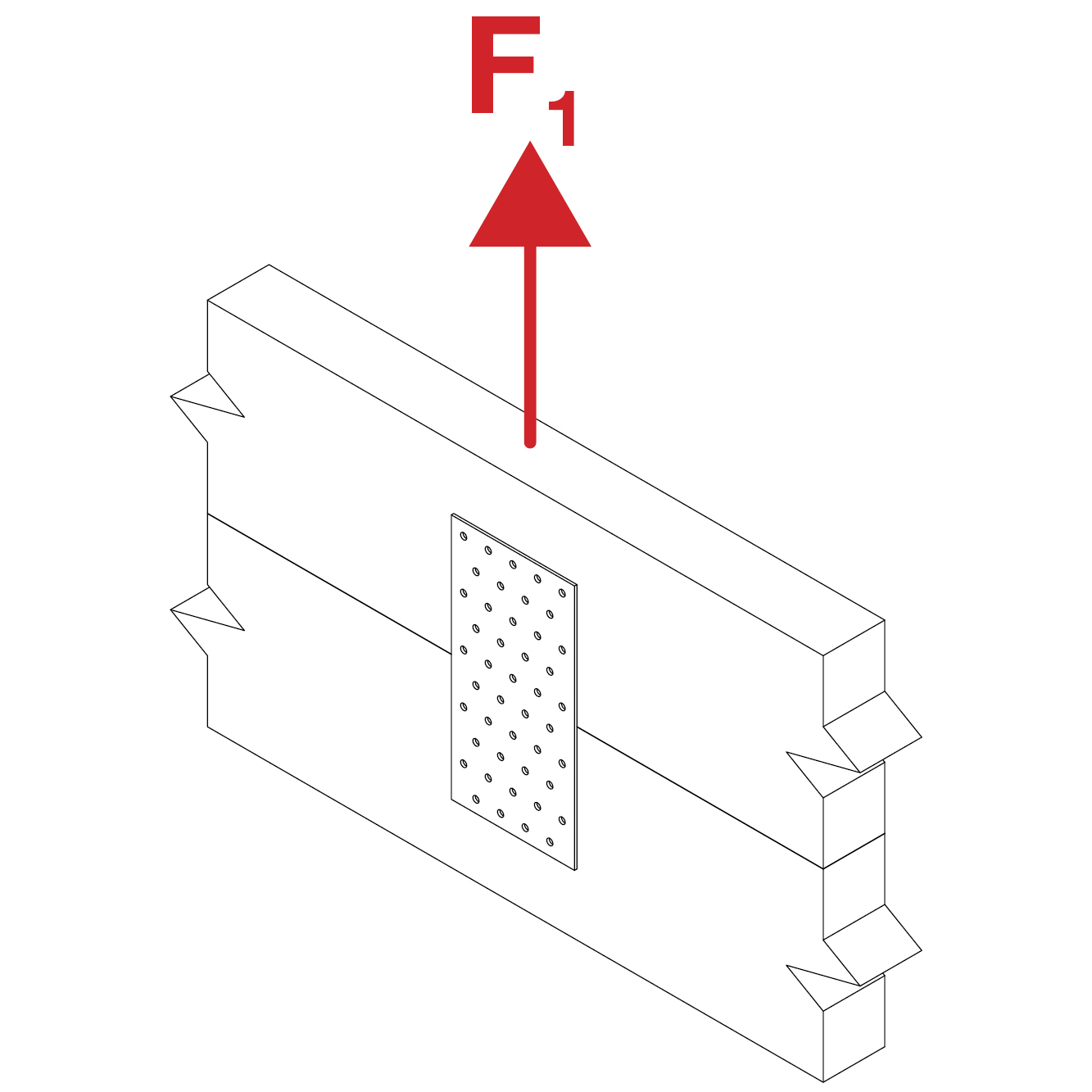

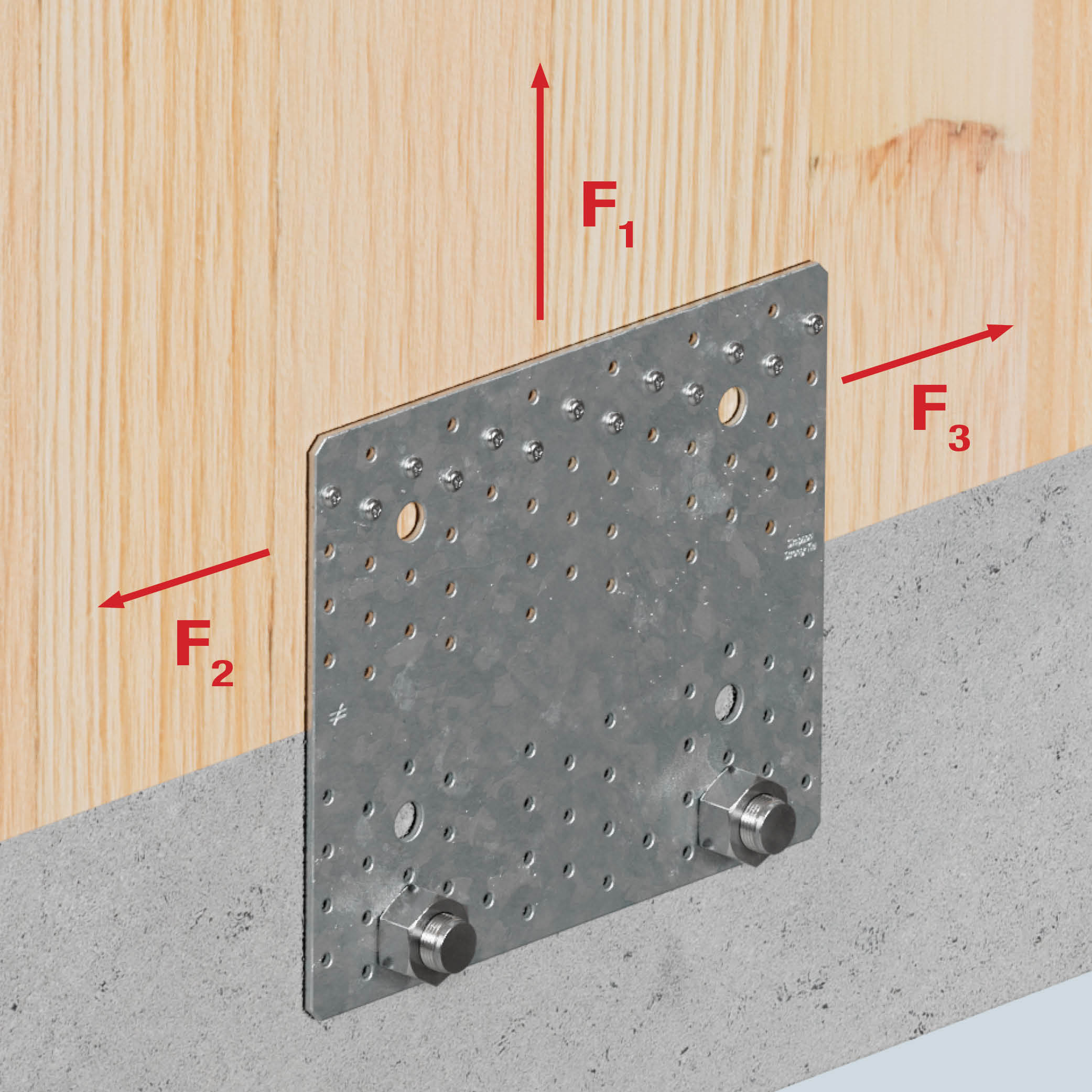

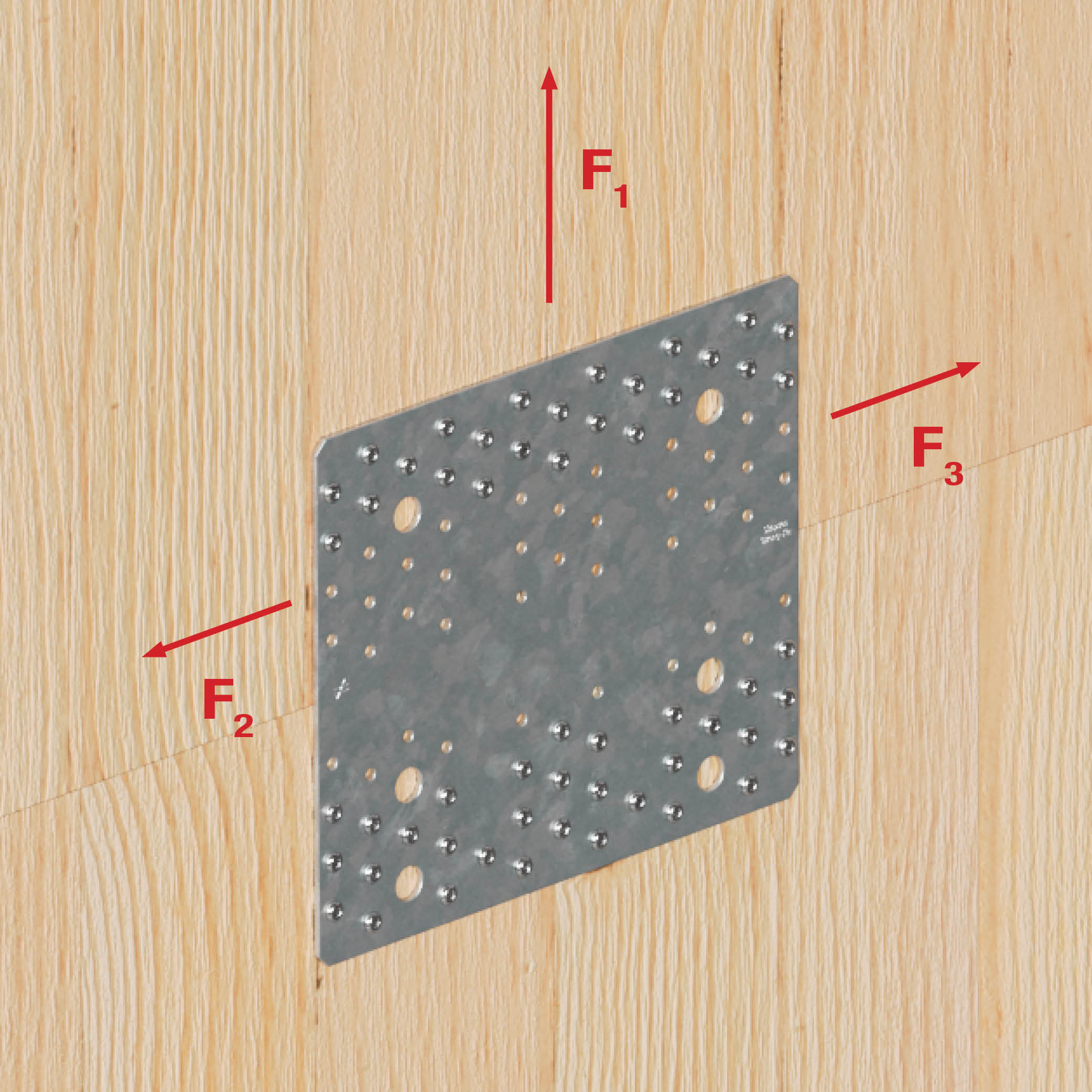

  • Høj bæreevnekapacitet for vandret (F2/F3) og lodret (F1) lastningsretning

Teknisk data

Dimensioner


Dimensioner

Art. nr. DB nr. Mål [mm] Huller
A B Tykkelse Ø5 Ø14
NPB25519672652142553936

Karakteristisk bæreevne - Træ/træ samling

Art. nr. Karakteristisk bæreevne - Træ/træ samling – Rlat,k
Udsømning Karakteristisk bæreevne [kN]
Top part Bund part R1.k F2
CNA4.0x50 CSA5.0x50 CNA4.0x50 CSA5.0x50
NPB255111523.927.620.824

Værdier er gældende hvis elementerne er forhindret i at rotere.

Karakteristisk bæreevne - Træ/beton samling

Art. nr. Karakteristisk bæreevne - Træ/beton samling - Rlat,k
Udsømning Karakteristisk bæreevne [kN]
Top part Bund part R1.k F2
CNA4.0x50 CSA5.0x50 CNA4.0x50 CSA5.0x50
NPB25511223.927.622.826.3

Værdier er gældende hvis elementerne er forhindret i at rotere.

Installation

Installation

Fastgørelse

  • Til fastgørelse på træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Til fastgørelse på beton anvendes to M12 bolte

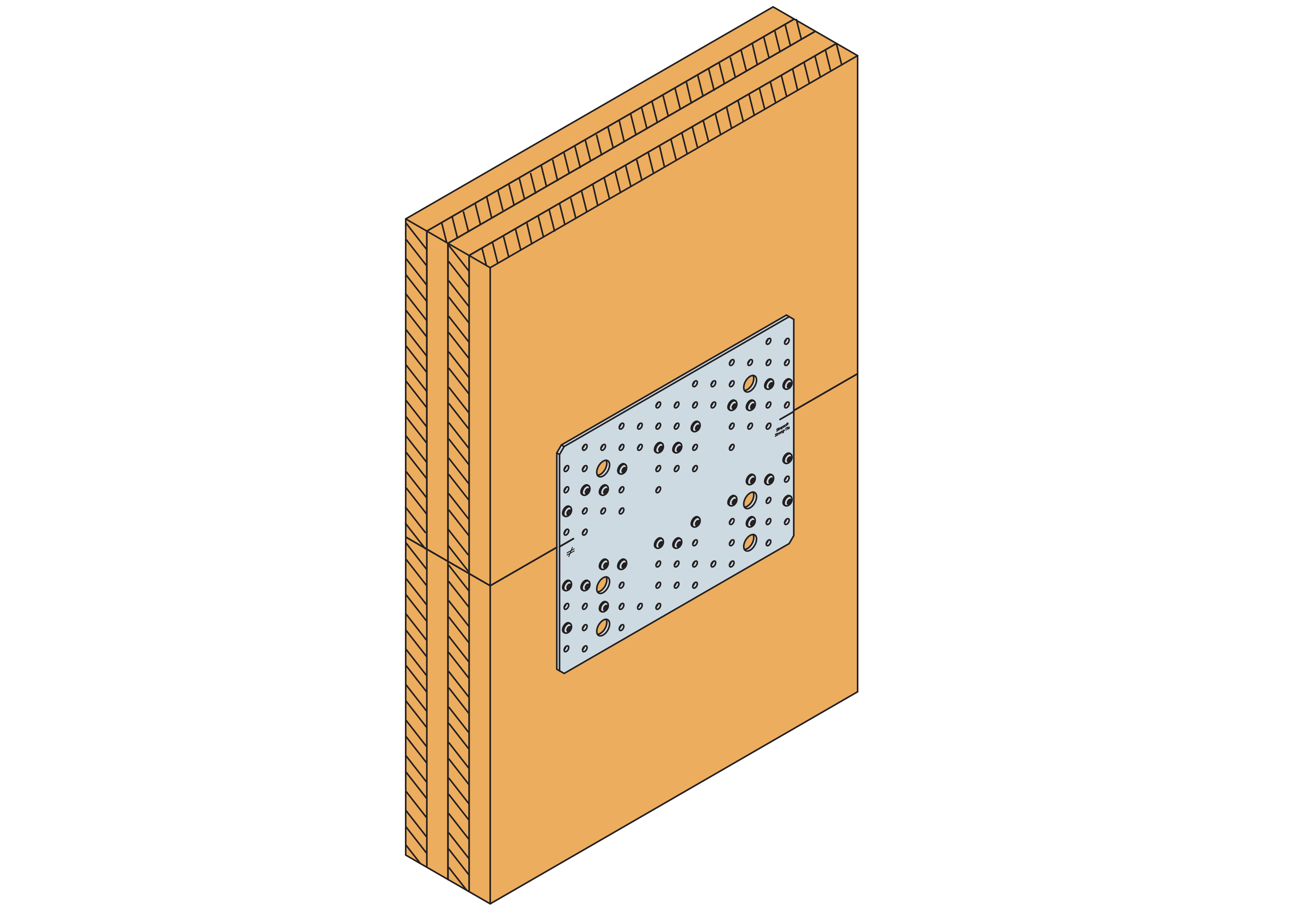

Træ på træ
C_NPB255_InstIll_Ill_Instld_Br46 CLT concrete_DK_EU_C0.jpg

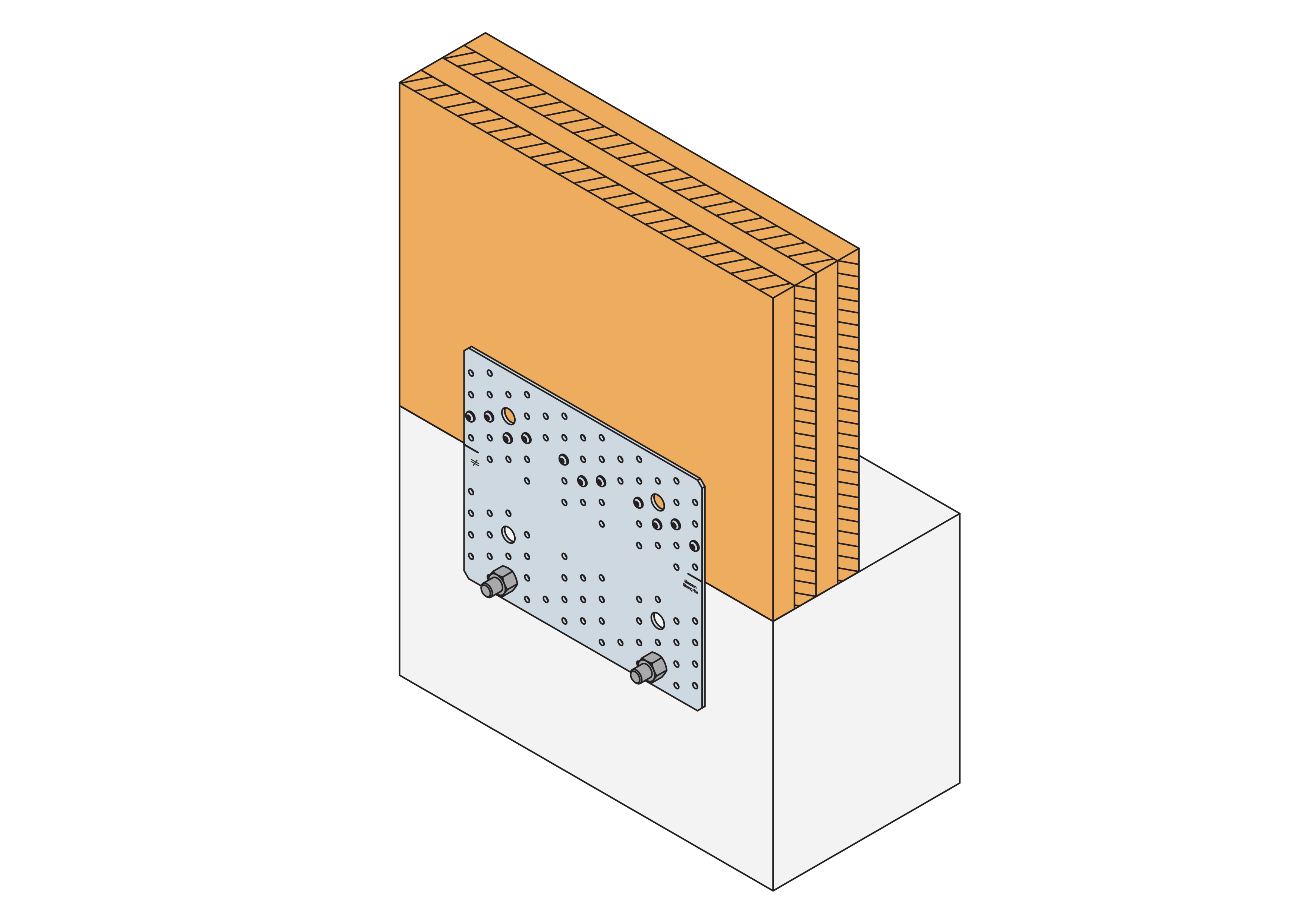

Træ på beton

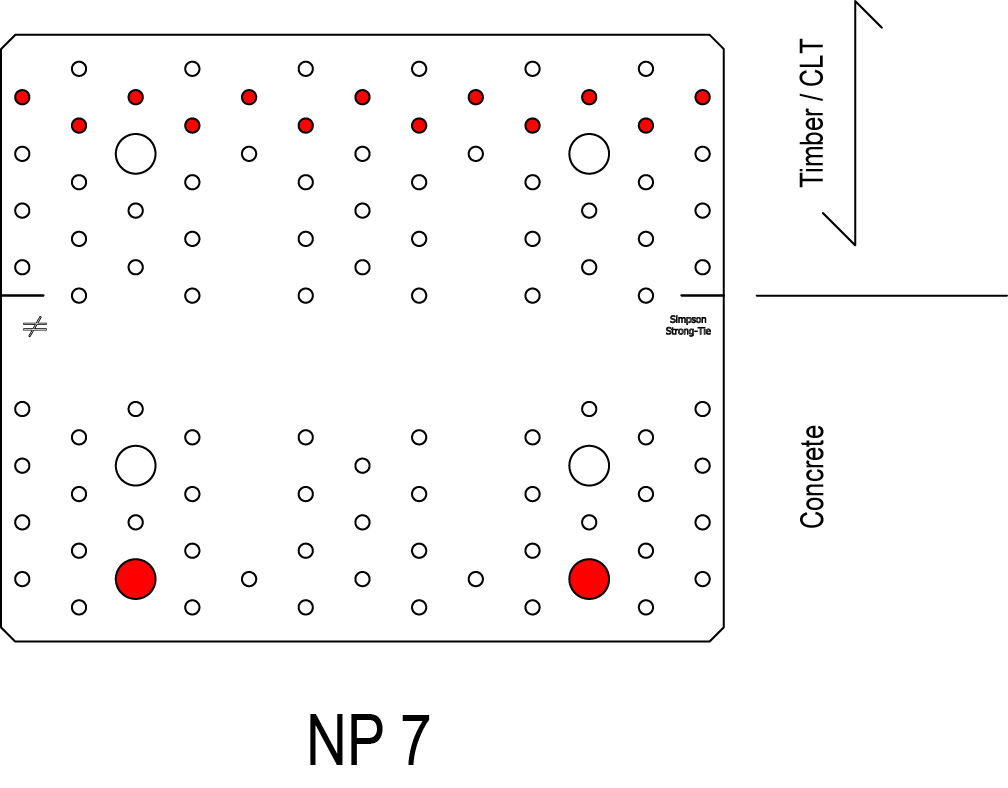

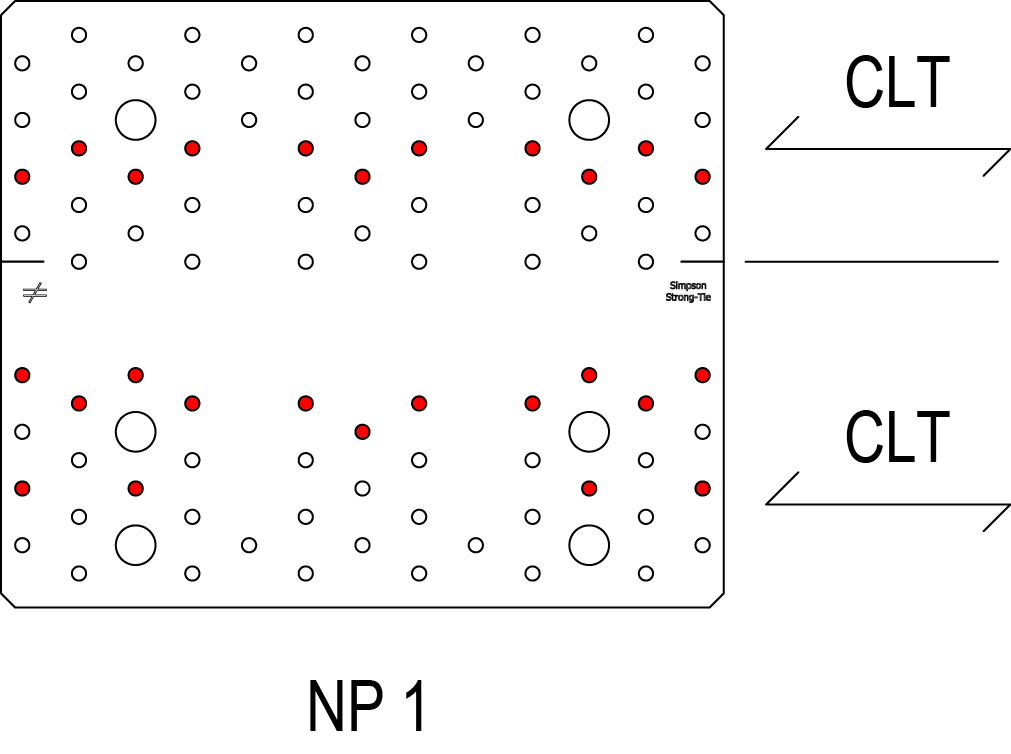

Nailing pattern

npb-nail-pattern-1-2.pdf (149.05 KB)

Certificeringer

Ydeevnedeklaration (DoP)

uk-dop-e06-0106-10.pdf (139.61 KB)
uk-dop-e06-0106-issue-9.pdf (99.15 KB)
uk-dop-e06-0106-issue-8.pdf (99.04 KB)
uk-dop-e06-0106-issue-7.pdf (99.61 KB)
uk-dop-e06-0106-issue-6.pdf (42.29 KB)
uk-dop-e06-0106-issue-5.pdf (27.77 KB)
d8a78e954cb524c170e5937a23c699b749e5f6c2-pdf.pdf (34.67 KB)
b3e3ef5e5492847232064e535a060b5bad7c05f4.pdf (34.53 KB)
df170b9bc1e51f91e61521449f22ab2e0dd9d847.pdf (34.35 KB)
a119f0b565c75b8261ec265b8c6055cbe68596fc.pdf (32.2 KB)

ETA godkendelse (European Technical Assessment)

eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)

Relaterede produkter

Downloads

CAD og BIM bibliotek

2D

NPB255

NPB255SO

3D

NPB255

NPB255SO

3D Simplified

NPB255

NPB255SO
