AB

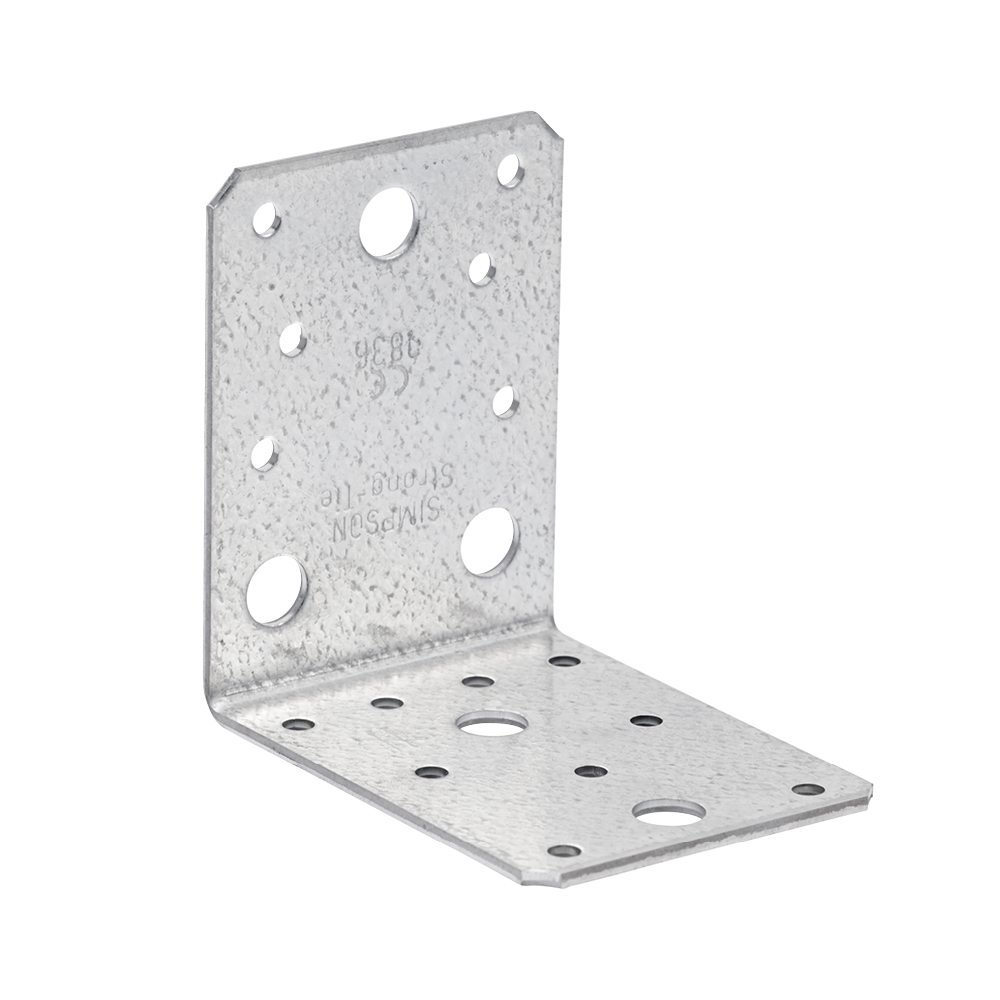

Vinkelbeslag uden ribbe

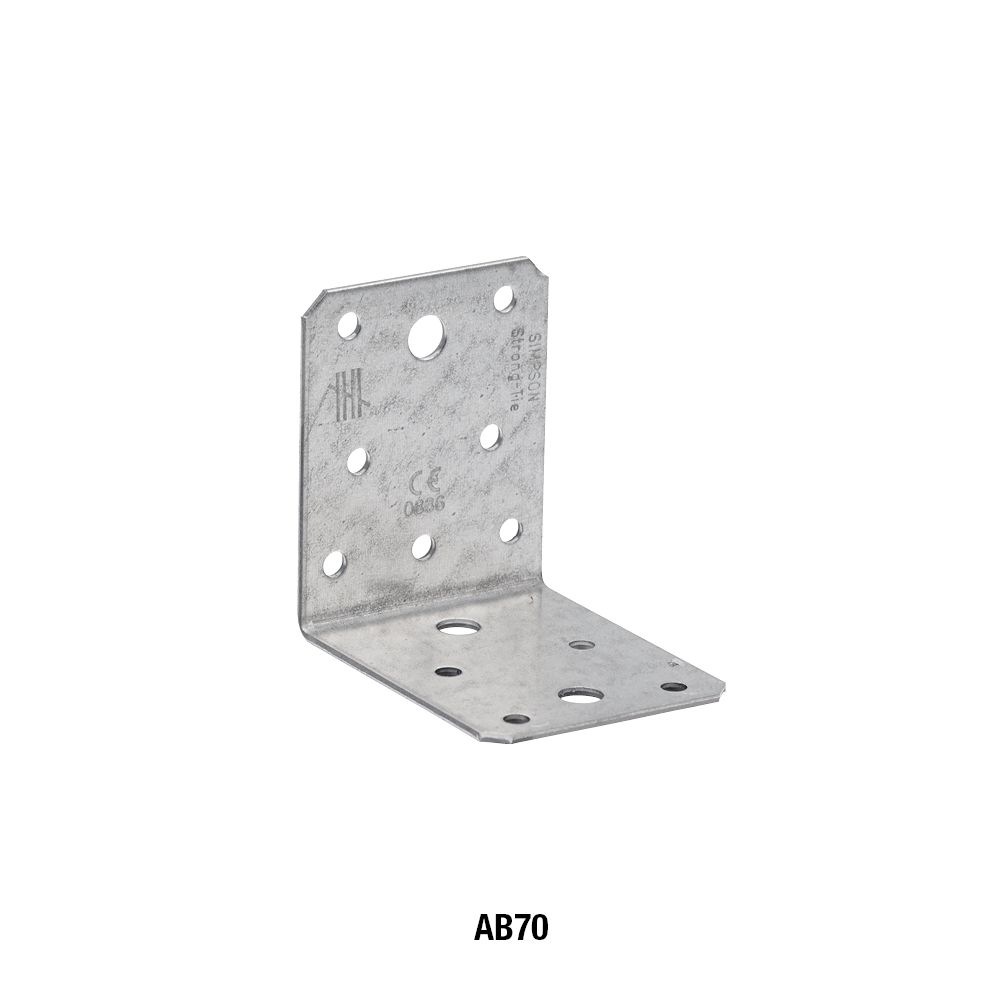

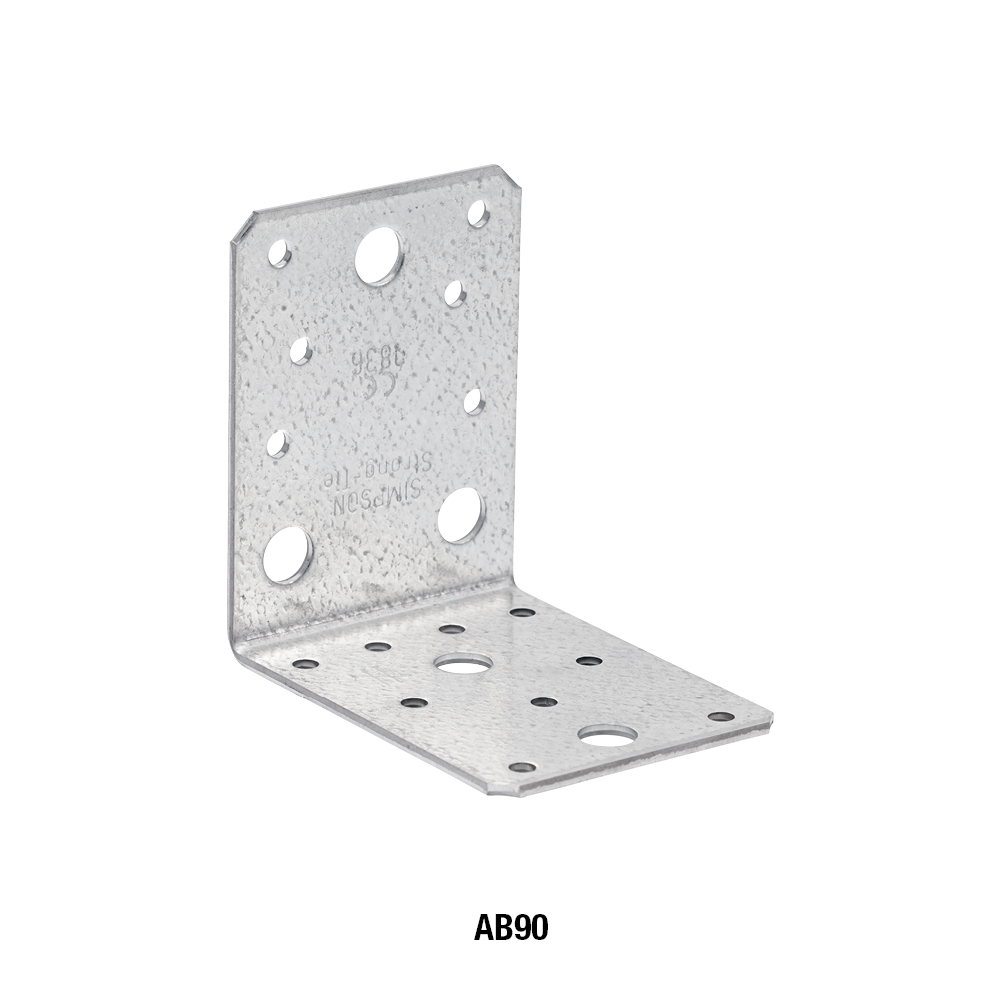

AB70, AB90 og AB105 er traditionelle vinkelbeslag uden ribbe. Beslagene anvendes der hvor der ikke stilles høje krav til bæreevnen men hvor der stadig ønskes en stærk beslagssamling.

CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Acier galvanisé Z275

Produktinformationer

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
  • Findes også i en rustfri udgave: AB90S, AB90S2, AB105S, AB105S2 og AB70S.

Fordele

  • Vinkelbeslag til bærende konstruktioner

Applikationer

Samlinger

  • Træ-træ samling

Anvendelsesområder

  • Anvendes ved træ-træ samlinger

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 Ø8.5 Ø11 Ø5 Ø8.5 Ø11
AB70 7742299 70 70 55 2 4 2 - 7 1 -
AB90 3779303 88 88 65 2.5 6 - 3 9 - 2
AB105 3779329 103 103 90 3 8 - 3 11 - 3

Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning

Art. nr. Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k R4.k = R5.k (1)
Antal Antal CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70 4 7 3.1/kmod^0.3 3.9/kmod^0.3 - 4.8 5.3 7.5 1.4/kmod^0.3 -
AB90 6 9 4.2/kmod^0.3 5.1/kmod^0.3 7.5/kmod^0.3, max: 6.9/kmod 6.8 7.1 10.4 1.9/kmod^0.3 2.5/kmod^0.5
AB105 8 11 7.0/kmod^0.3 8.5/kmod^0.3 12.7/kmod^0.3 12.2 13.3 18.1 3.3/kmod^0.3 4.7/kmod^0.3

kmod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører.
* R4/5,k er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm. For andre værdier af b og e, se ETA.
Hvis åsen er forhindret i at rotere, vil bæreevnerne R1,k og R2/3,k i en samling med kun et vinkelbeslag være halvdelen. Hvis åsen kan rotere, se ETA.

Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning

Art. nr. Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k R4.k = R5.k(1)
Antal Antal CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70 2 3 3.9/kmod^0.3 - 3.8 5.6 1.4/kmod^0.3 -
AB90 4 4 3.1/kmod^0.3 4.4/kmod^0.3 5.5 7.3 1.2/kmod^0.5 1.7/kmod^0.3
AB105 4 5 5.4/kmod^0.3 7.4/kmod^0.3 4 7.5 2.1/kmod^0.5 2.9/kmod^0.4

kmod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører.
1) R4/5,k er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm. For andre værdier af b og e, se ETA.
Hvis åsen er forhindret i at rotere, vil bæreevnerne R1,k og R2/3,k i en samling med kun et beslag være halvdelen af bæreevnen. Hvis åsen kan rotere, se ETA.

Karakteristisk bæreevne - Bjælke-betonsamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjælke-betonsamling
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Type Antal Type CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
AB90 5 CNA* 2 Ø10 5.4/kmod 5.4/kmod 5.4/kmod 4.73 5.03 6.66
AB105 5 CNA* 2 Ø10 min (12.3 ; 11.3/kmod) min (13.7 ; 11.3/kmod) min (19.7 ; 11.3/kmod) 4.8 5.1 6.8

* Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.
** Boltens regningsmæssige bæreevne R#,d  er bestemt af (boltfaktor x regningsmæssig last i samlingen) for den aktuelle lastretning. Se Simpson Strong-Tie sortimentet for egnede ankre. Typiske produkter kan være MT-CM og AT-HP.

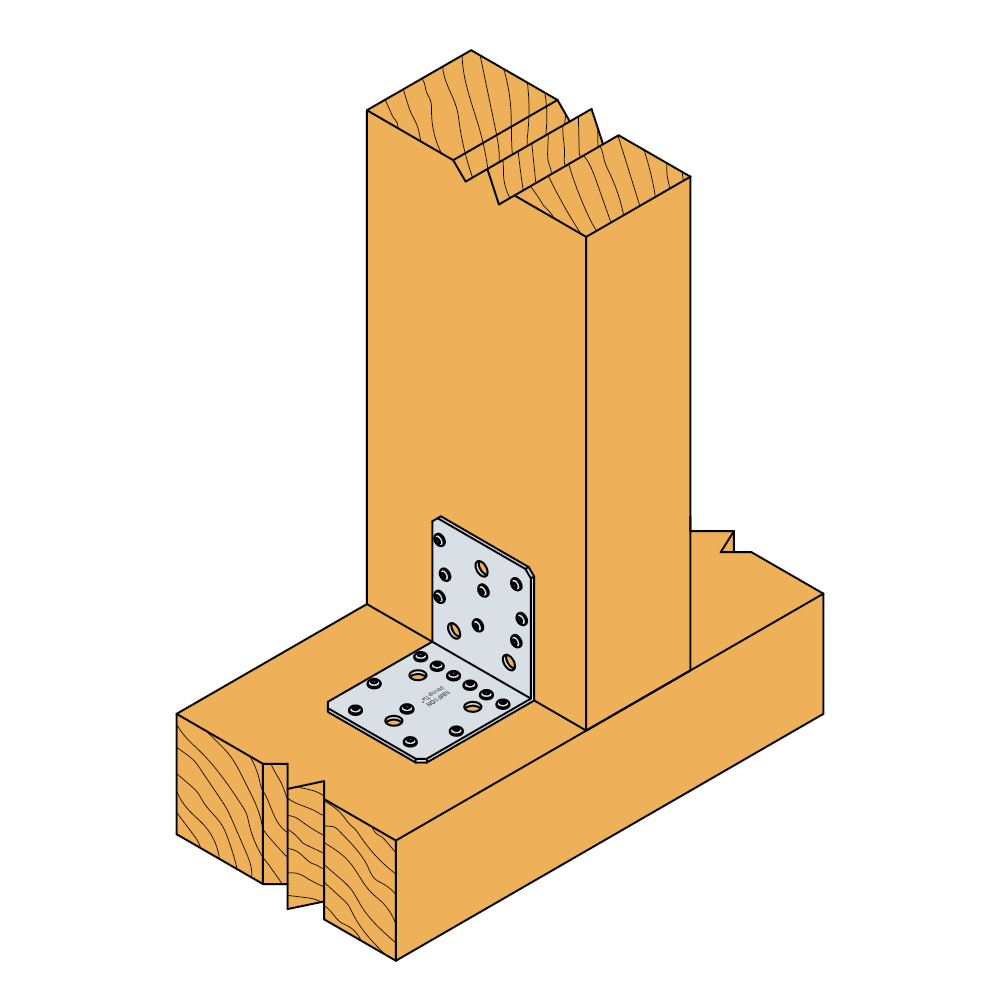

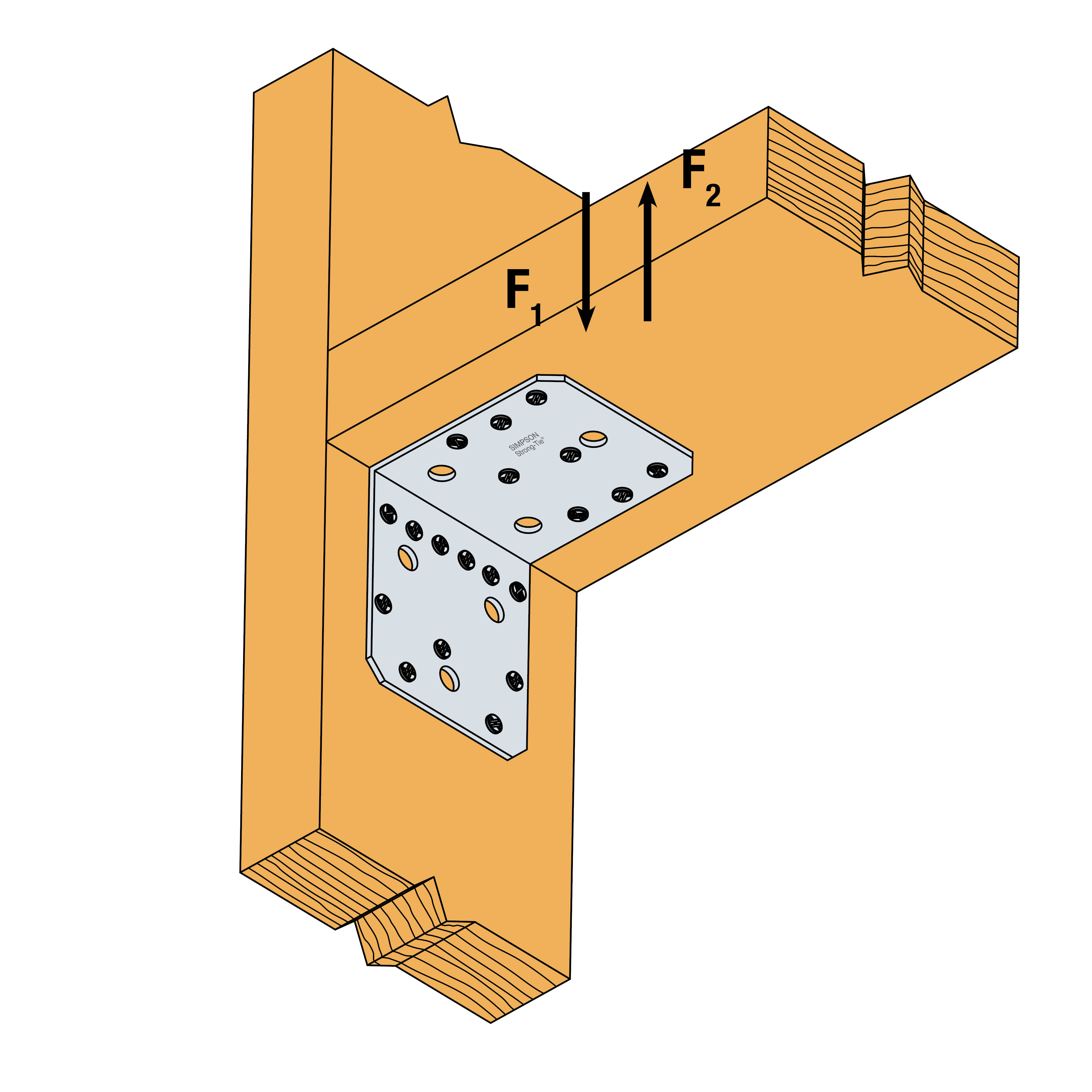

Karakteristisk bæreevne - Bjælke-søjlesamling - 1 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjælke-søjlesamling
Udsømning Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k
Antal Antal Flig nedadvendt Flig opadvendt CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 5.2/ kmod^0.55 5.2/ kmod^0.55 4.0/ kmod^0.5 4.0/ kmod^0.5 0.7/ kmod 0.7/ kmod
AB105 6 5 10,0; max:9,8/ kmod 9.4/ kmod^0.6 8.1/ kmod^0.75 8.1/ kmod^0.75 1.4/ kmod 1.4/ kmod

kmod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører.

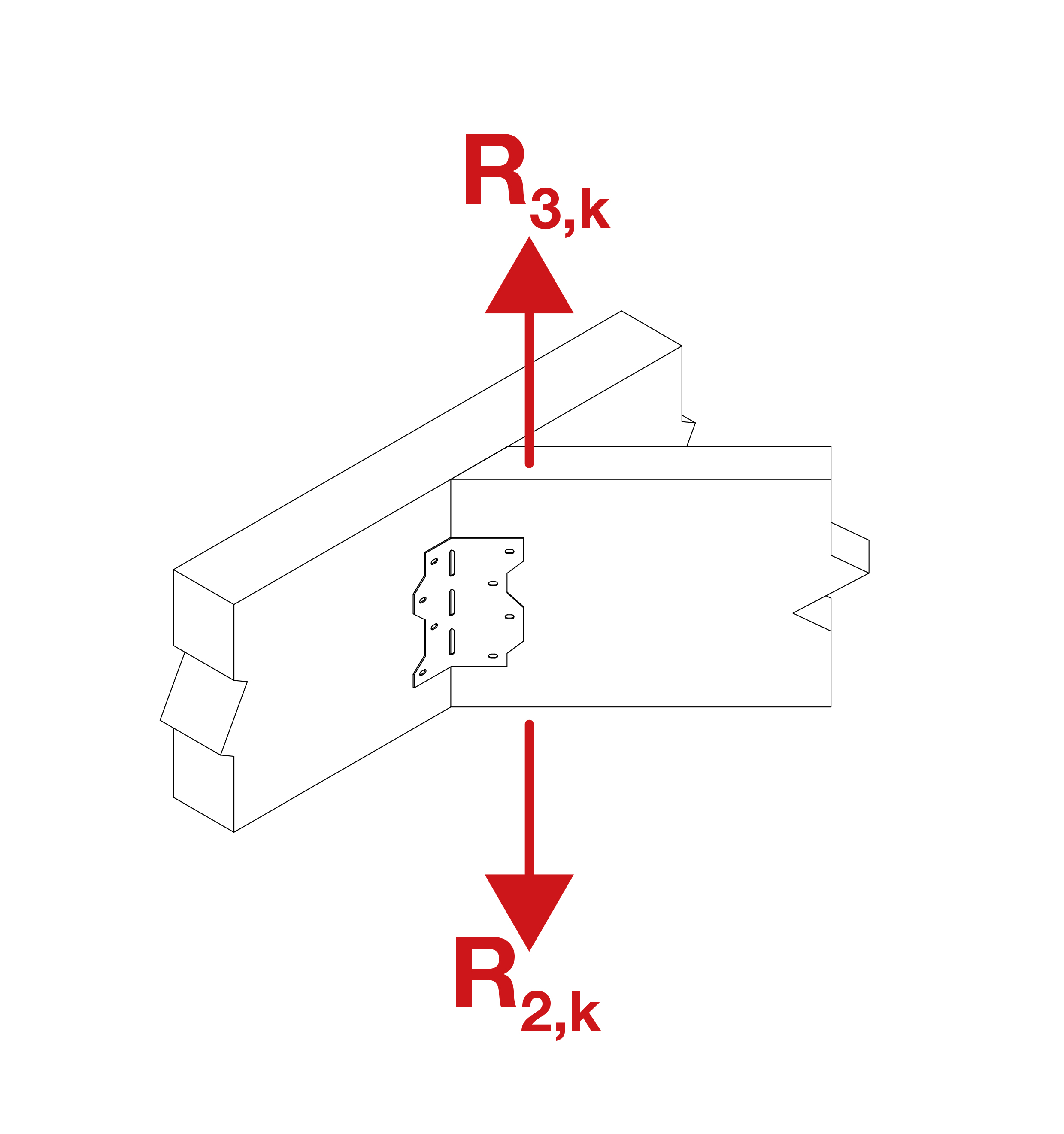

Karakteristisk bæreevne - Udveksling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjælke-bjælkesamling
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R2.k = R3.k
Antal Antal CNA4.0x40 CNA4.0x60
AB90 9 6 7.2 10.2
AB105 11 8 13.3 18.1

Eksempel:
2 vinkelbeslag AB105 i en bjælke-bjælke samling, lastgruppe: kort: kmod = 0,9. Minimum udsømning med CNA4,0x40 kamsøm. Åsens bredde b = 100 mm.
Laster: F1,d = 1,8 kN og F4,d = 1,1 kN virkende e = 105 mm over bjælken.
R1,d = tabel værdi x kmod / γM = 5,2 / 0,90,3 x 0,9 / 1,35 = 3,6 kN
Da åsens bredde b og afstanden e er forskellig fra værdierne, der er anvendt i tabel 2 må bæreevnen findes i ETA.
R4,d =  ((2,4 x 100 + 72) / (105 - 2,5) / 1,35 = 2,3 kN); (8,2 / 1,35 = 6,1 kN)) = 3,6 kN

Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer

Technical Notes

Teknisk information

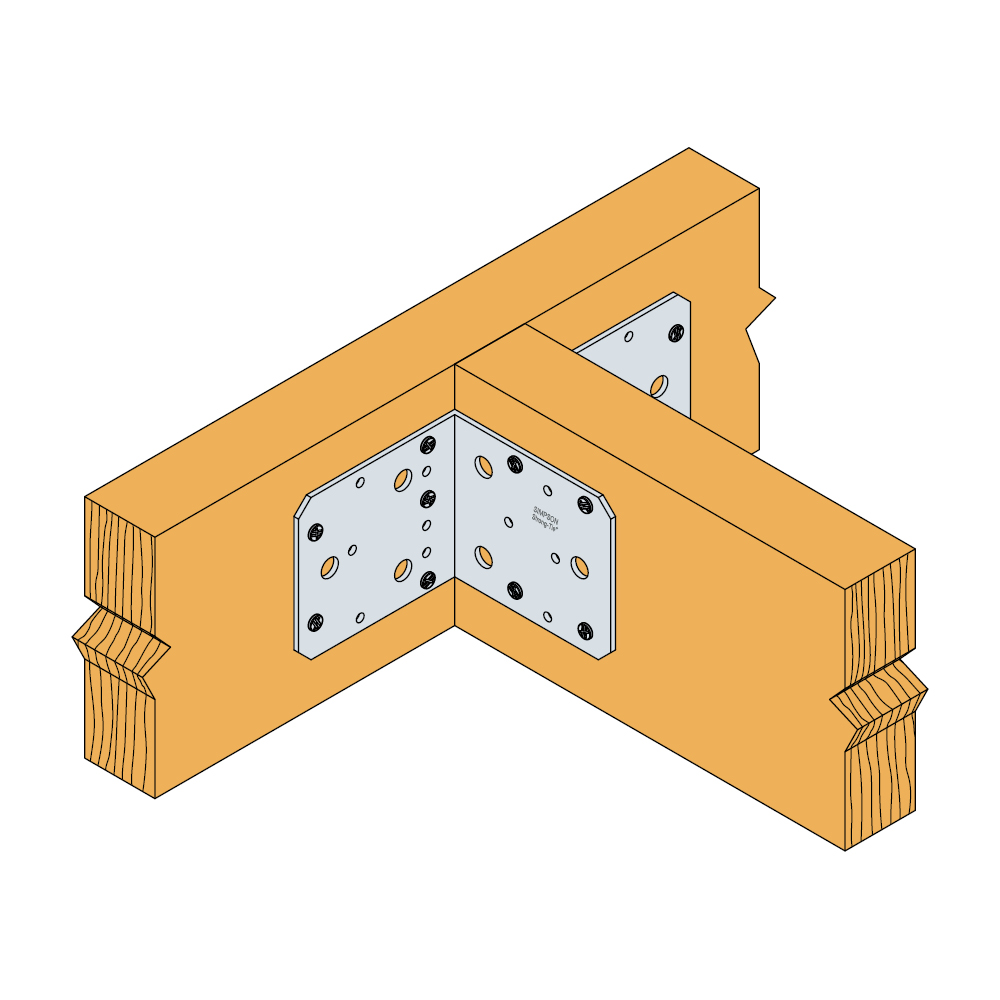

To vinkelbeslag pr. samling
Vinkelbeslagene forudsættes anbragt lige overfor hinanden.

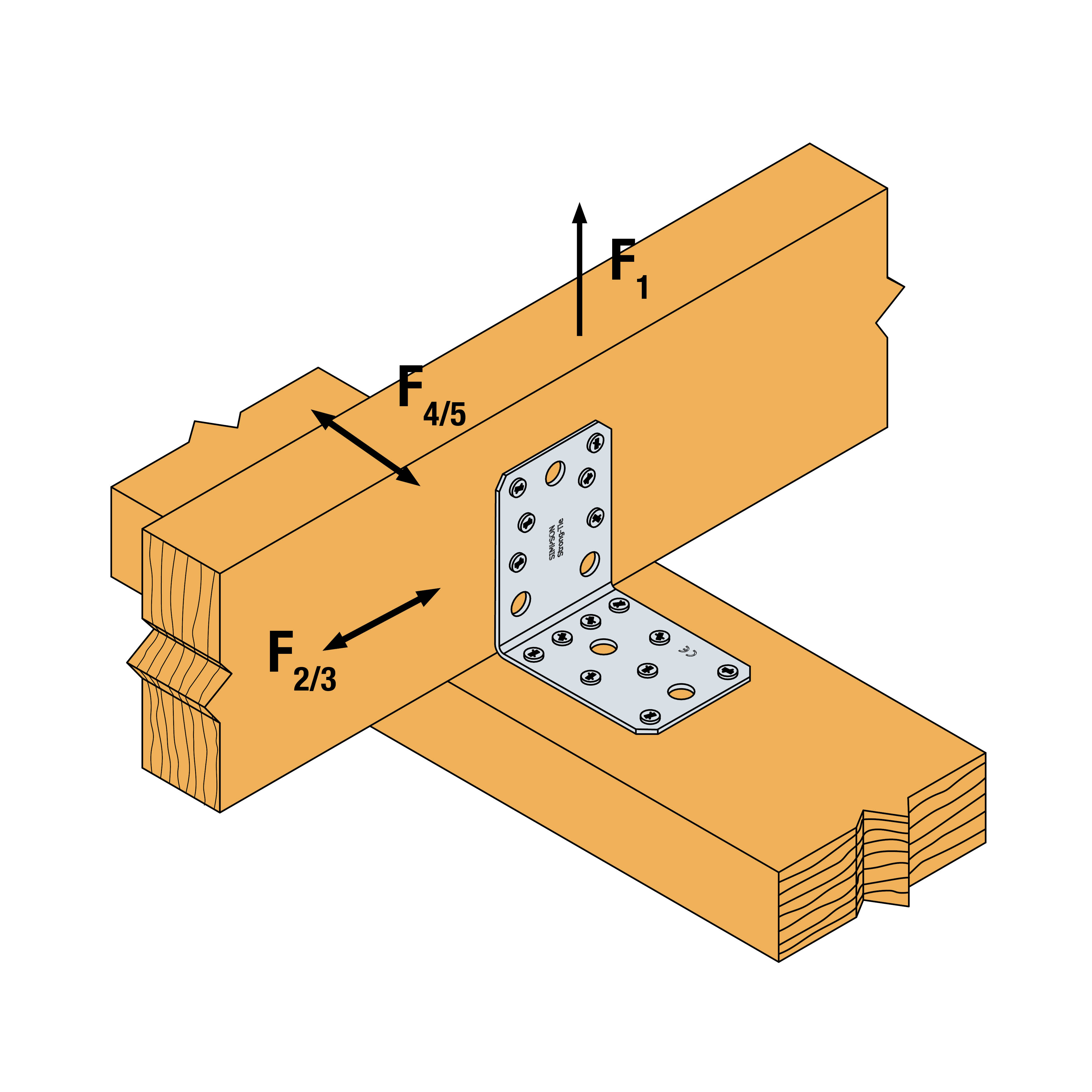

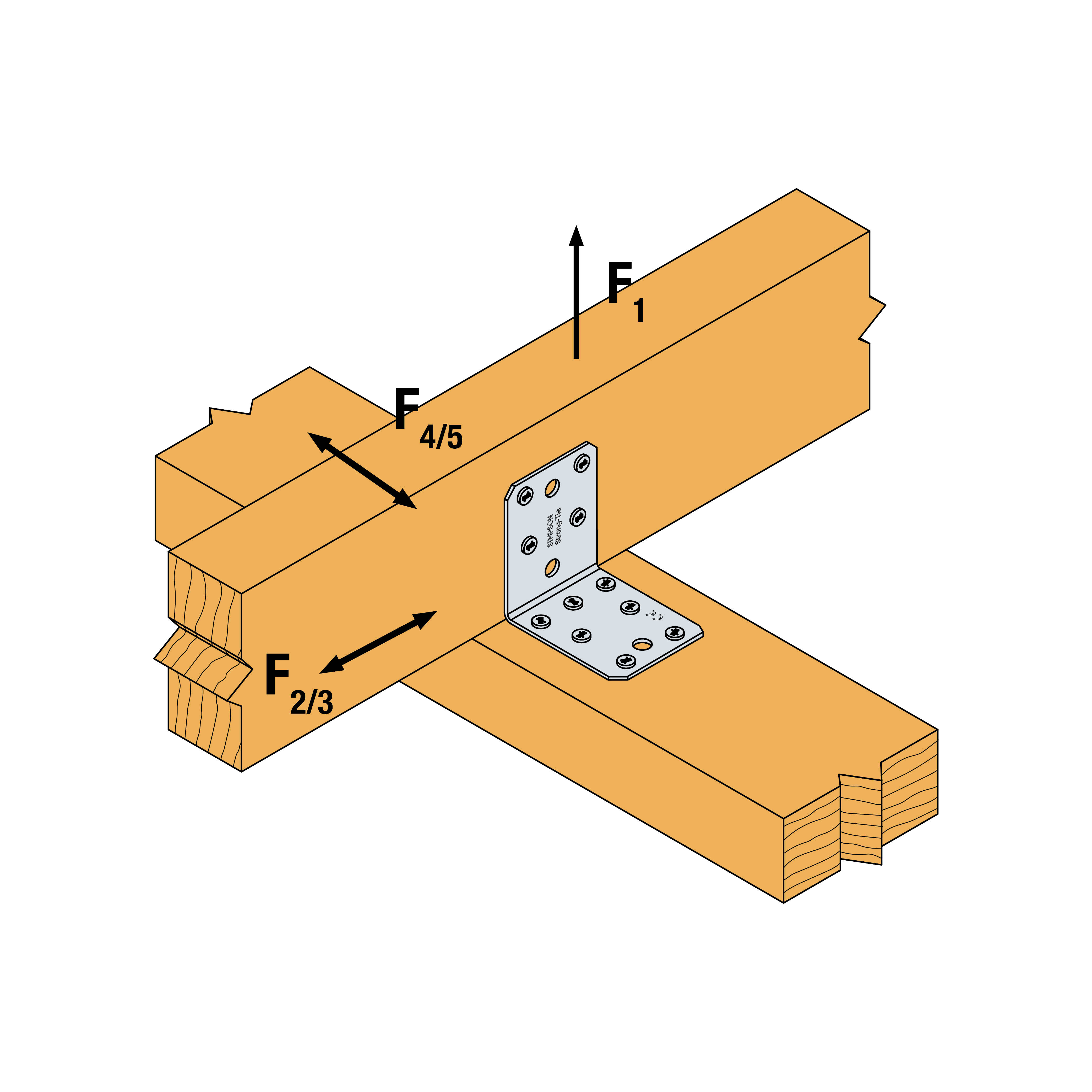

F1: Løftende kraft der virker midt i åsen.

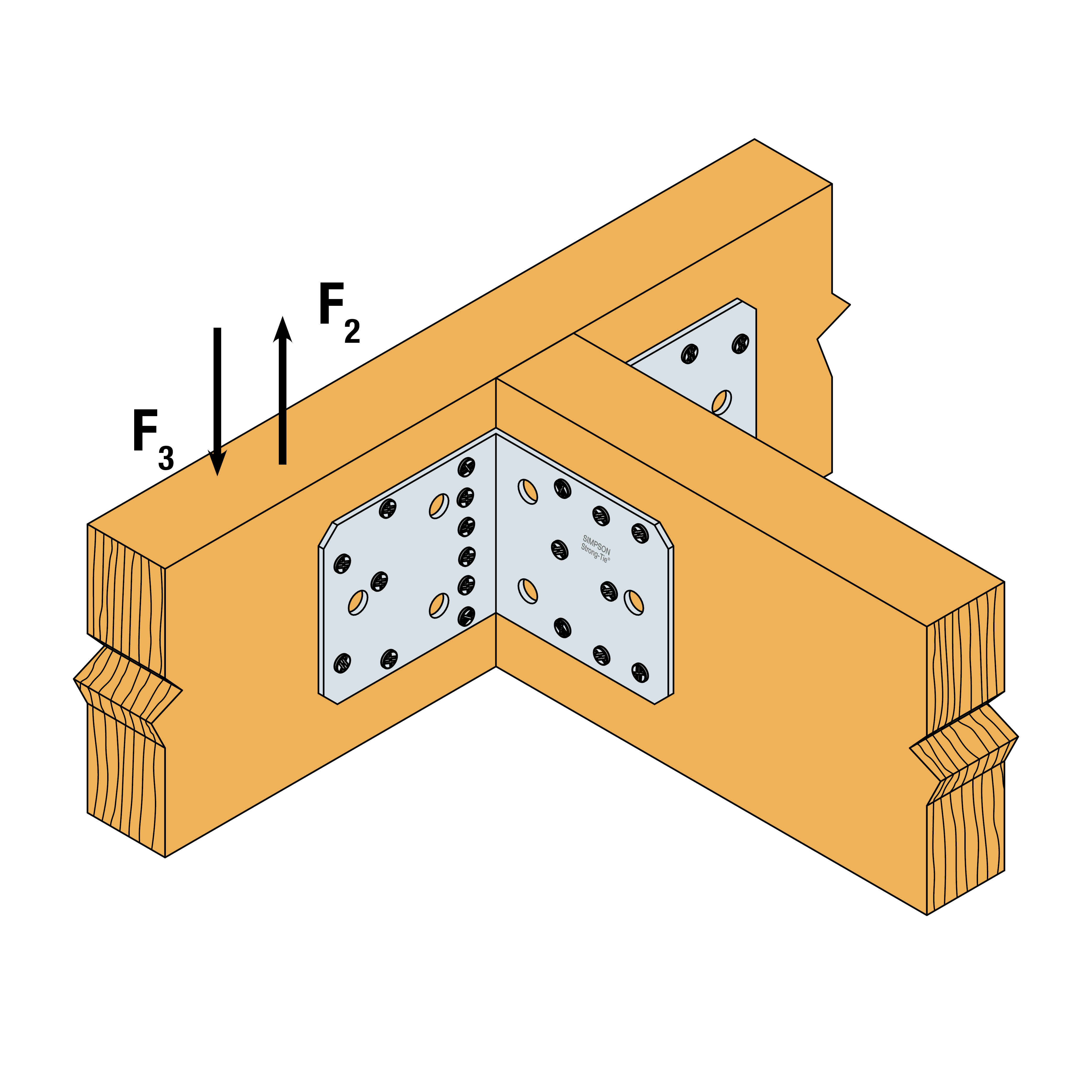

F2 og F3: Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4 og F5:Tværgående kraft der virker midt for vinkelbeslagene i bjælkens retning i højden e over bjælken.

Et vinkelbeslag pr. samling
F1: Løftende kraft der virker i vinkelbeslagets central akse, men i en afstand f fra vinkelbeslagets vertikale flig. Hvis åsen er forhindret i at rotere, vil bæreevneværdien være halvdelen af bæreevnen for en samling med to vinkelbeslag.
F2 og F3: Tværgående kraft der virker i samlingen mellem  åsen og bjælken i åsens retning.
F4: Tværgående kraft der virker i bjælkeretningen midt for  vinkel­beslaget. Virker ind mod vinkelbeslaget i højden e over bjælken.
F5: Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker bort fra vinkelbeslaget i højden e over bjælken.
