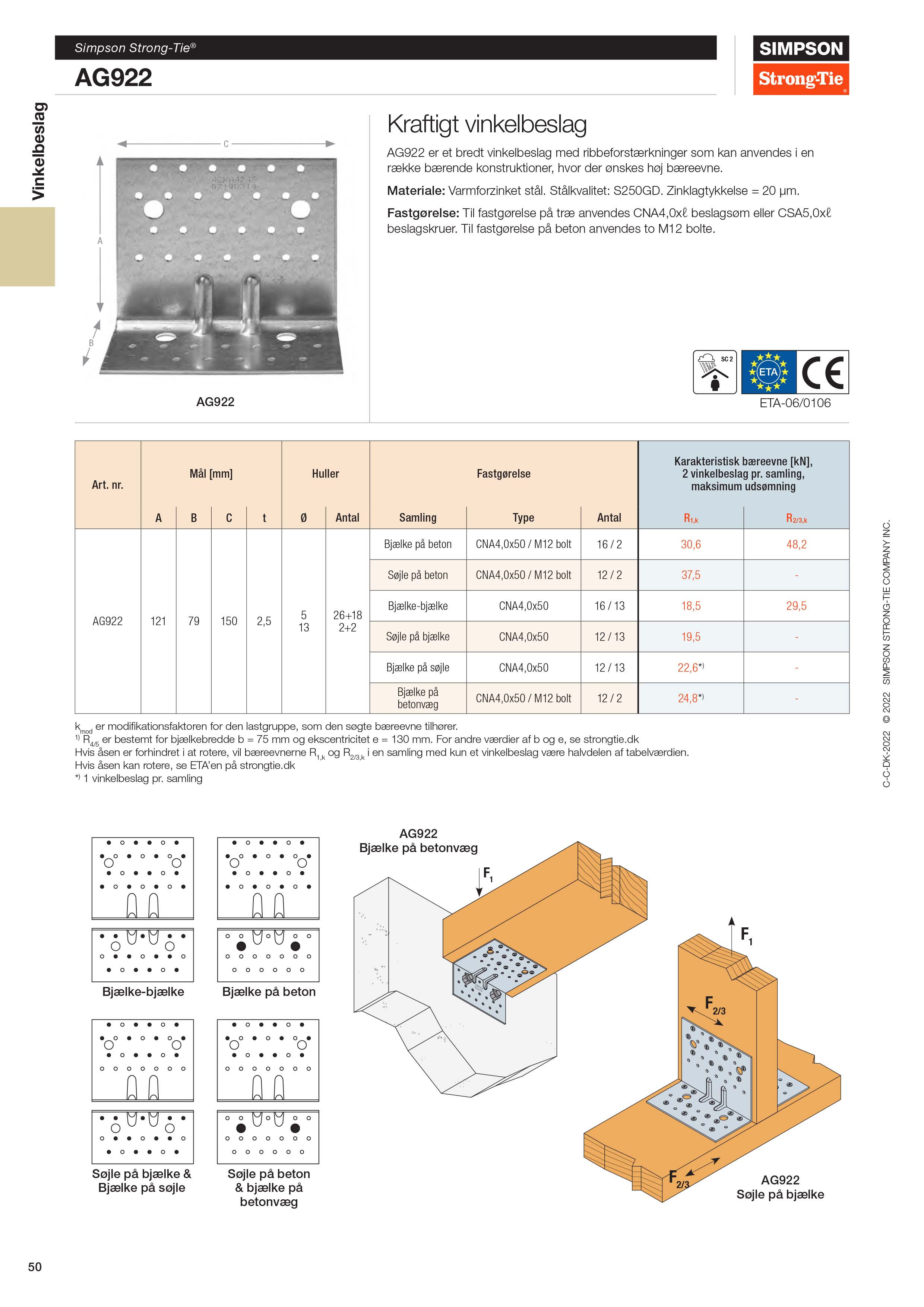

AG922

Massiv vinkel med høj bæreevne

AG922 er et nyt massivt vinkelbeslag fremstillet af 2,5 mm galvaniseret stål. De to ribber forøger beslagets bæreevne.

CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Acier galvanisé Z275

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Kraftig veldokumenteret beslag
  • CE-godkendt
  • Mange muligheder i moderne byggeri med beton/træ samlinger

Applikationer

Samlinger

  • Træ-træ
  • Træ-beton

Anvendelsesområder

  • Fastgørelse af mindre spær

Teknisk data

Dimensioner

Dimensioner

Art. nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 Ø13 Ø5 Ø13
AG922 121 79 150 2.5 26 2 18 2

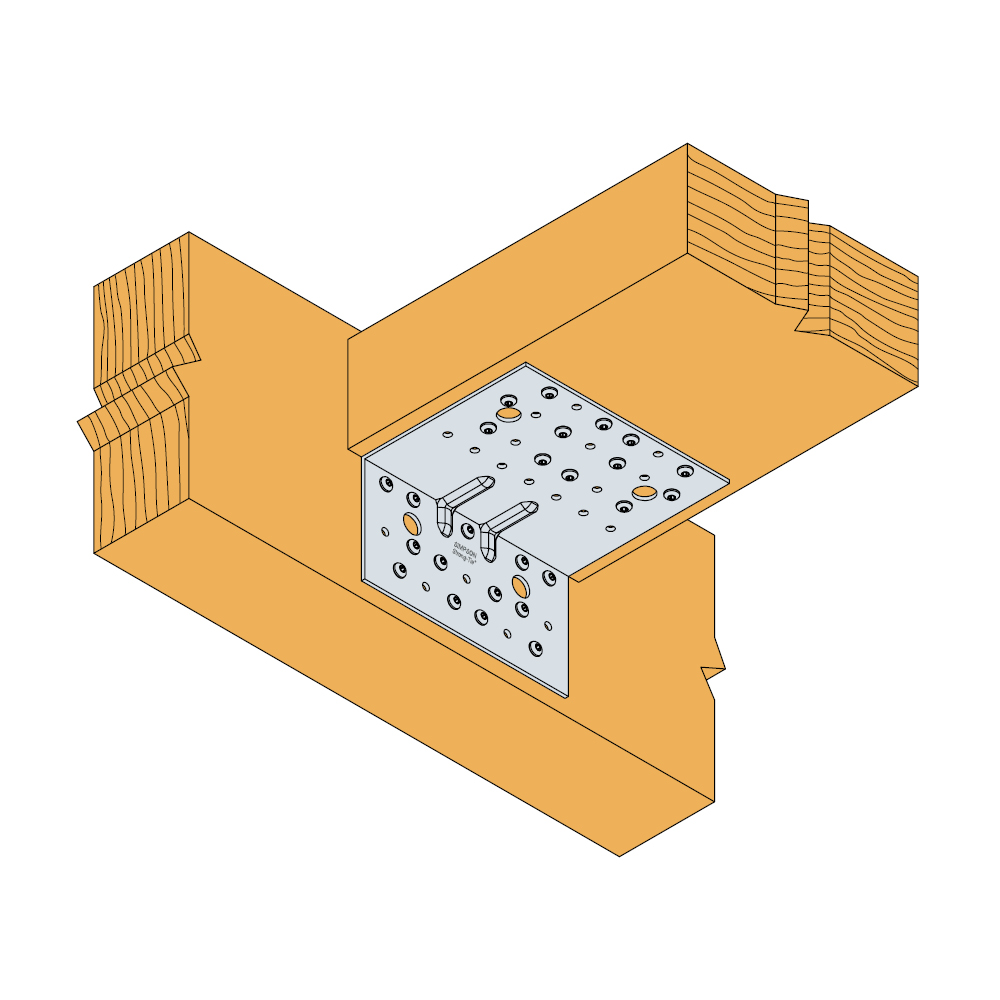

Karakteristisk bæreevne - Bjælke-bjælkesamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjælke-bjælkesamling
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x50 CNA4.0x50
AG922 16 13 18.5 29.5

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Bjælke-søjlesamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne [kN]
R1,k R2/3,k
CNA 4,0x50 CNA 4,0x50
AG922 18.5 -

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Bjælke-betonsamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjælke-betonsamling
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Type Antal Type CNA4.0x50 CNA4.0x50
AG922 16 CNA* 2 Ø12 30.6 48.2

*Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.
** Boltens regningsmæssige bæreevne R#,d  er bestemt af (boltfaktor x regningsmæssig last i samlingen) for den aktuelle lastretning. Se Simpson Strong-Tie sortimentet for egnede ankre. Typiske produkter kan være MT-CM og AT-HP.

Karakteristisk bæreevne - Søjle-betonsamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Søjle-betonsamling
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k
Antal Type Antal Type CNA4.0x50
AG922 12 CNA* 2 Ø12 37.5

*Se i bæreevnetabel hvilke typer fastørelser der kan bruges i flig A. De karakteristiske bæreevner varierer alt efter typen af søm/skrue.
** Boltens regningsmæssige bæreevne R#,d  er bestemt af (boltfaktor x regningsmæssig last i samlingen) for den aktuelle lastretning. Se Simpson Strong-Tie sortimentet for egnede ankre. Typiske produkter kan være MT-CM og AT-HP.

Installation

Installation

Fastgørelse

På træ kan bruges:

  • CNA kamsøm
  • CSA beslagsskruer
  • Bolte
  • LAG skruer

Til beton kan bruges:

  • mekaniske ankre: WA
  • kemiske ankre: AT-HP + LMAS



Technical Notes

Teknisk information

To vinkelbeslag pr. samling

Vinkelbeslagene forudsættes anbragt lige overfor hinanden.
F1             Løftende kraft der virker midt i åsen.
F2 og F3    Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4 og F5    Tværgående kraft der virker midt for vinkelbeslagene i bjælkens retning i højden e over bjælken.

Et vinkelbeslag pr. samling

F1    Løftende kraft der virker i vinkelbeslagets centrale akse, men i en afstand f fra vinkelbeslagets vertikale flig. Hvis åsen er forhindret i at rotere, vil bæreevneværdien være halvdelen af bæreevnen for en samling med to vinkelbeslag.
F2 og F3    Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4    Tværgående kraft der virker i bjælkeretningen midt for vinkel­beslaget. Virker ind mod vinkelbeslaget i højden e over bjælken.
F5    Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker bort fra vinkelbeslaget i højden e over bjælken.
