Søjlesko - PU | Simpson Strong-Tie

PU stolpesko stilles direkte på undergrunden og fastgøres med ankerbolte. Stolpeskoen har integreret afstandsholder til stolpens endetræ.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Varmgalvaniseret stål

Outdoor

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Stålplade: S235JR EN10025:2004
Korrosion:
Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

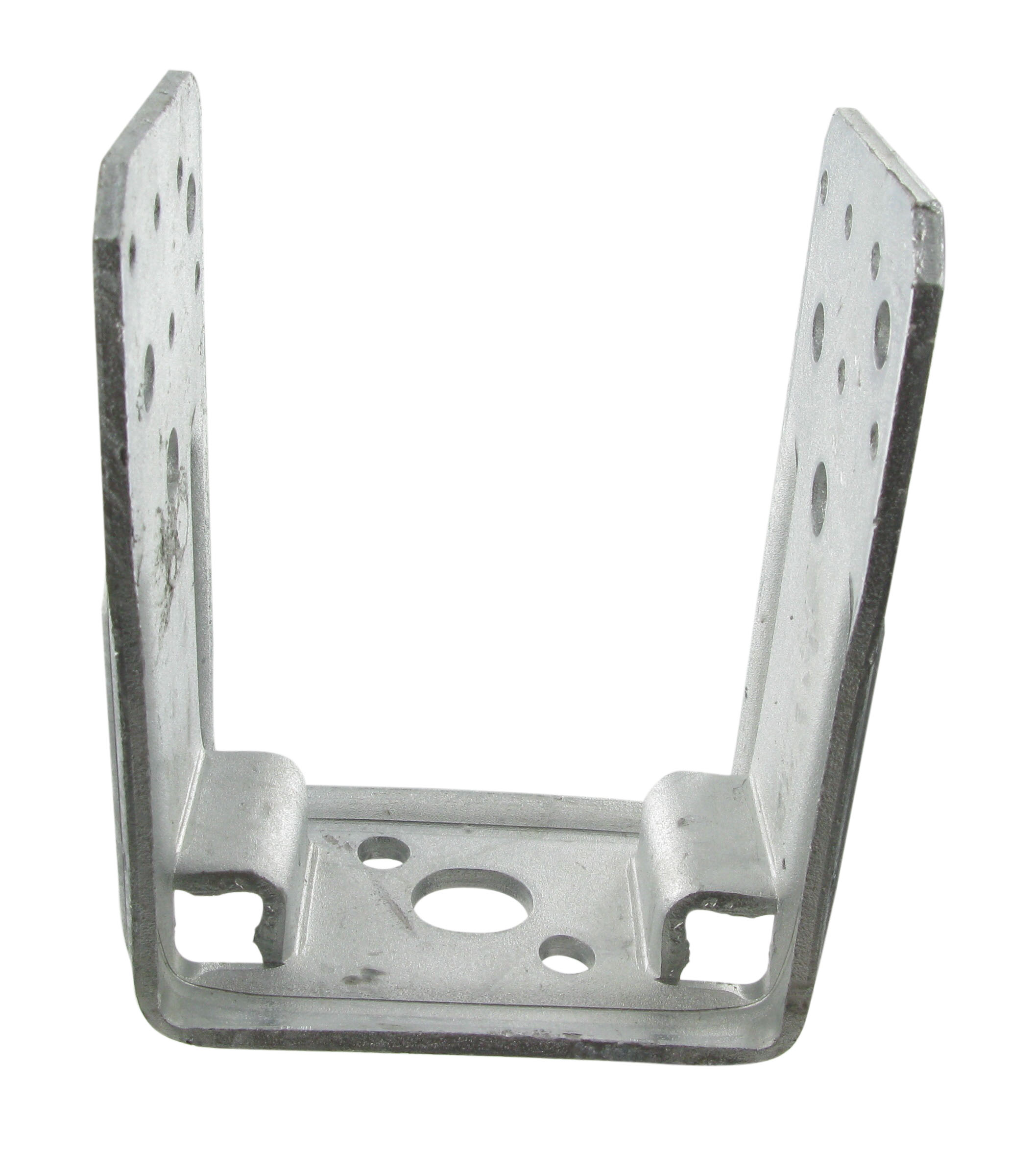

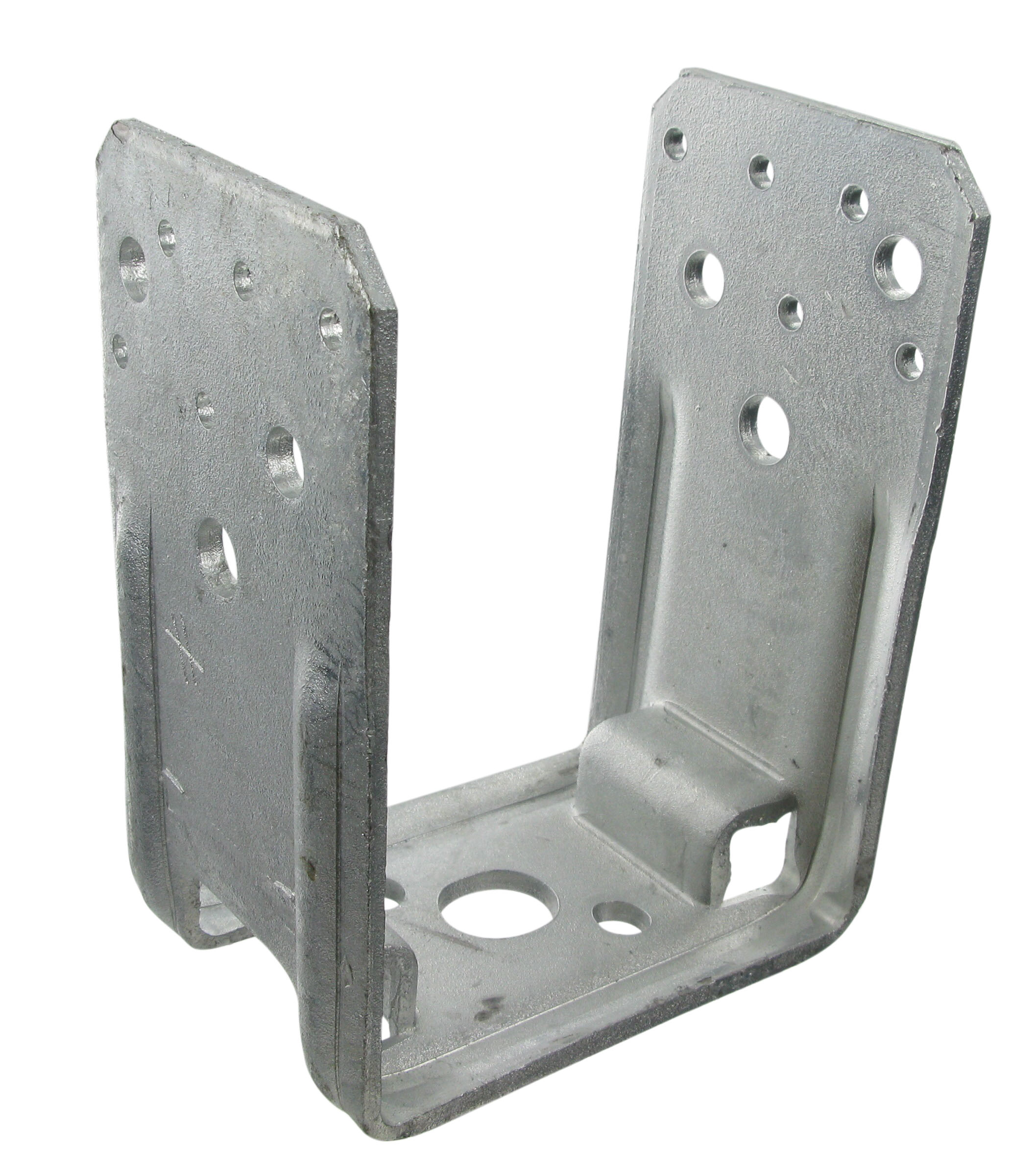

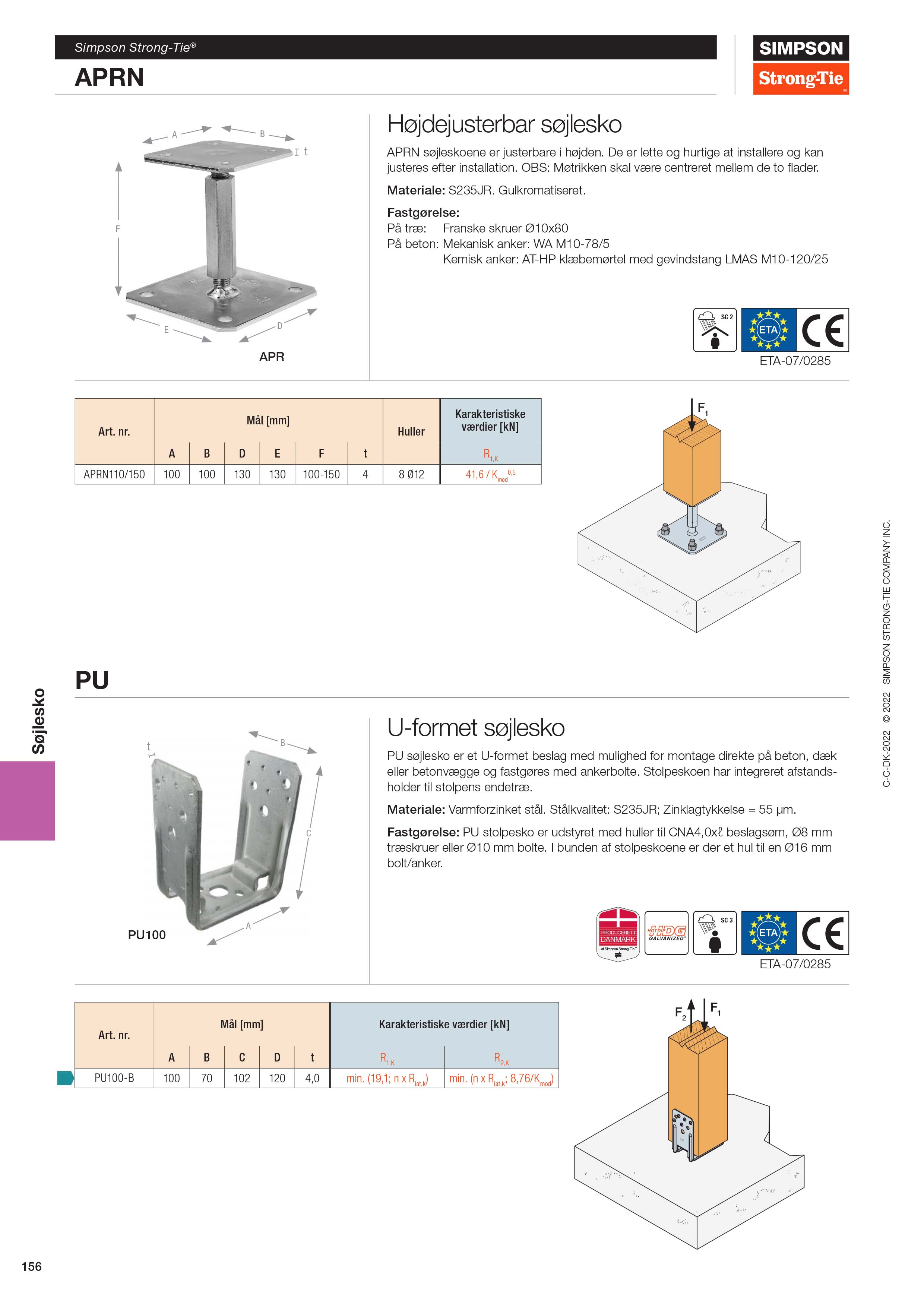

PU stolpeskoene består af en U-formet profil med forstærkninger og to afstandsholdere til endetræet.

Applikationer

Samlinger

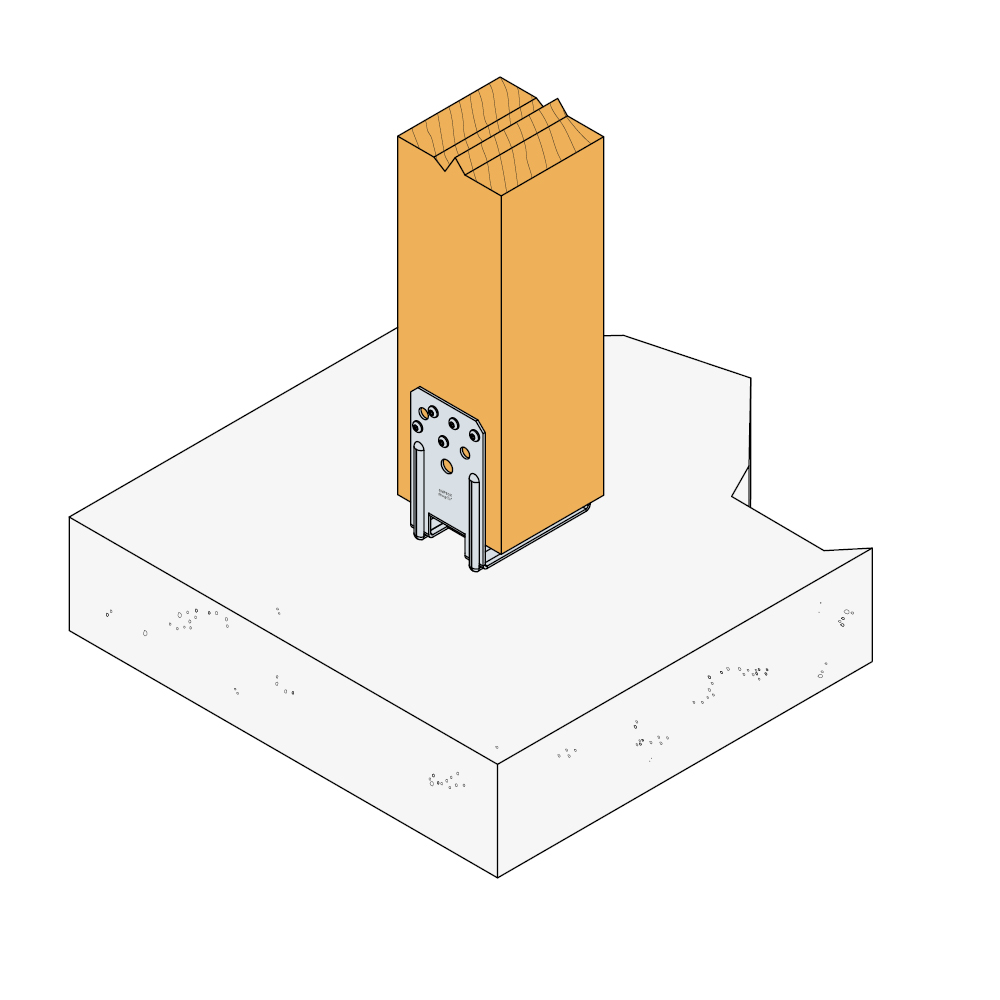

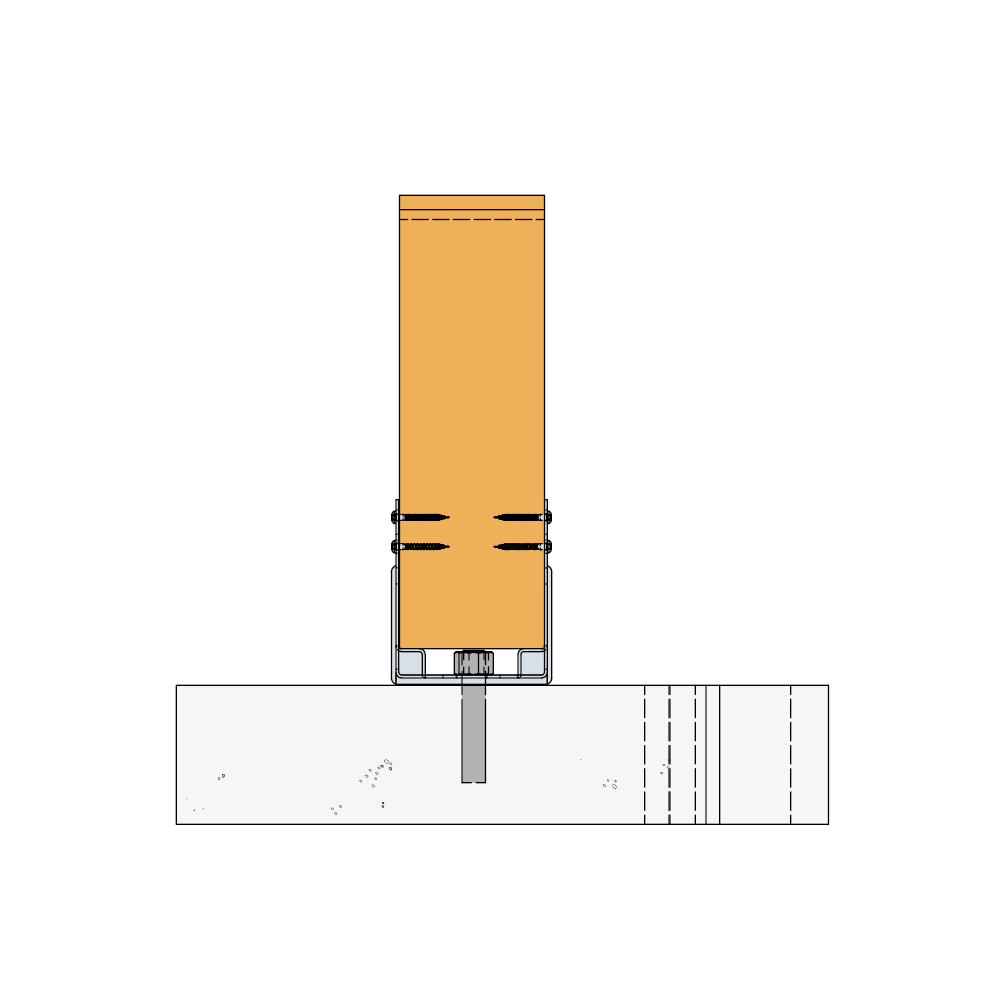

Træ på beton.

Anvendelsesområder

Anvendes til forskellige formål i hus og have
PU stolpeskoen anvendes f.eks. som samlingsmiddel for stolper og søjler eller til fastgørelse af træskeletkonstruktioner på facader, f.eks. i forbindelse med efterisolering.

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Mål [mm]					Holes
	A	B	C	F	t	Huller i top		Huller, bundplade
	A	B	C	F	t	Ø5	Ø9	Ø9	17x20
PU100-B	101	70	126	24	4	10	4	2	1

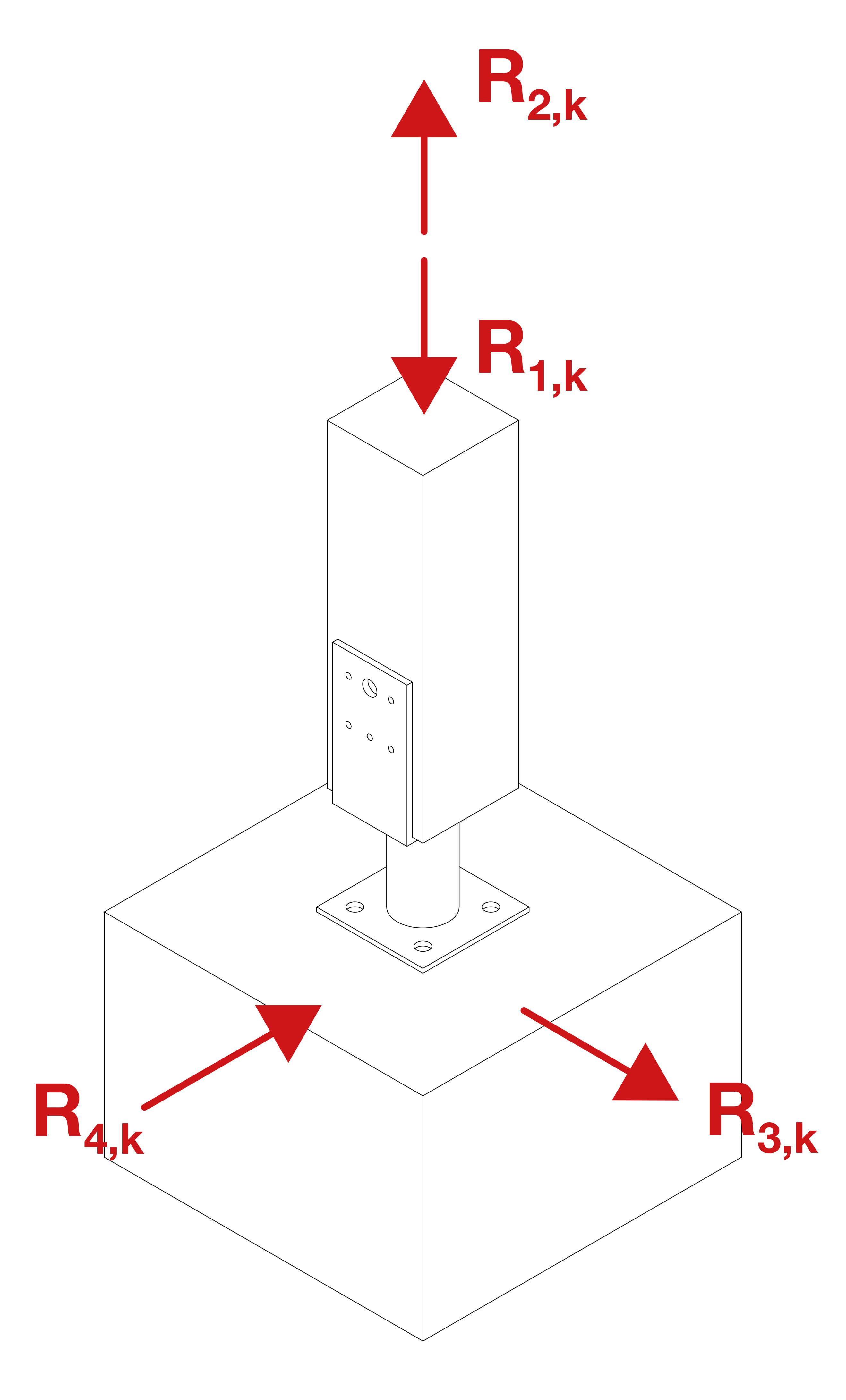

Karakteristisk bæreevne

Art. nr.	Udsømning				Karakteristisk bæreevne [kN]
	Søjle		Beton		R_1.k	R_2.k
	Antal	Type	Antal	Type	R_1.k	R_2.k
PU100-B	n	CNA4,0x l	1	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 8.76/kmod)

R_lat.k = forskydningsstyrken på det anvendte CNA søm
