ABR

Vinkelbeslag med nøglehulsribbe

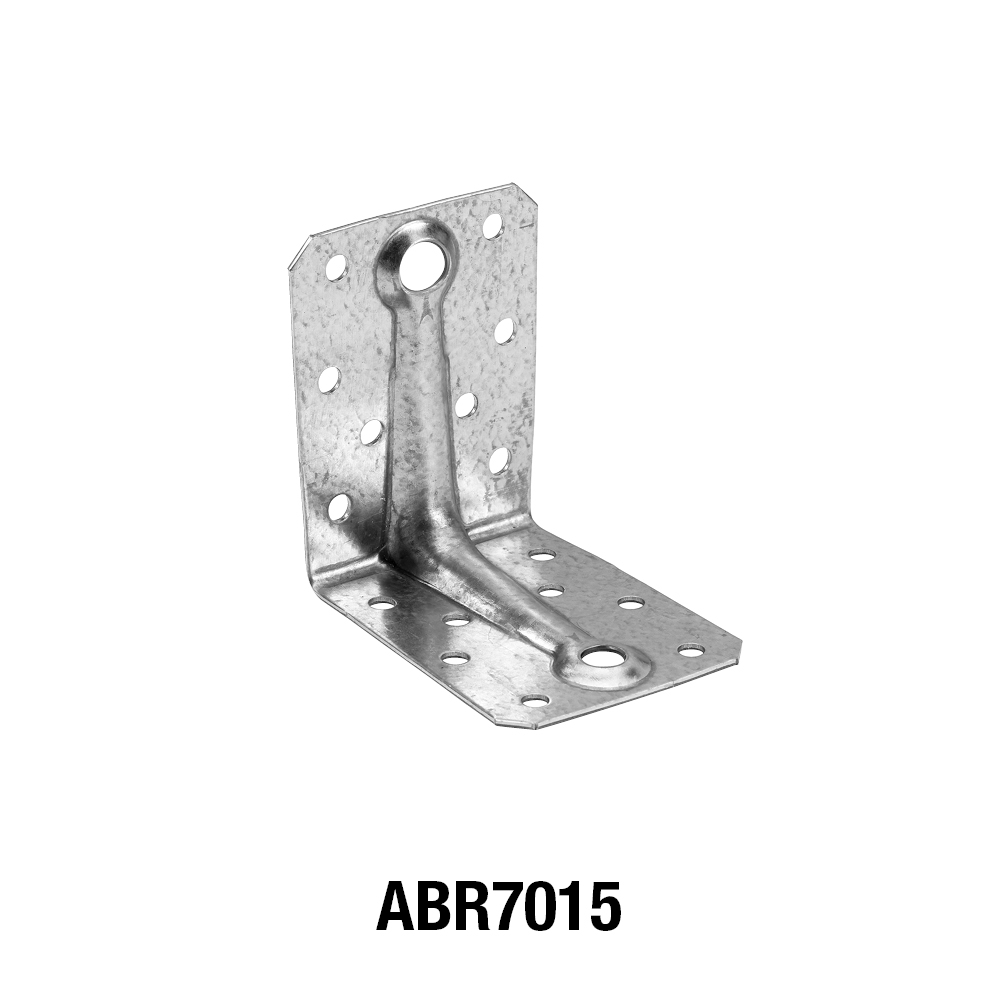

ABR7015, ABR9020 og ABR10525 vinkelbeslag med den karakteristiske nøglehulsribbe er en videreudvikling af det klassiske ABR vinkelbeslag. Den patenterede nøglehulsribbe giver beslagene endnu højere bæreevne end beslag med standard ribbe.

CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Varmforzinket stål Z275

Produktinformationer

Egenskaber

Materiale

  • Stålkvalitet:
    ABR9020: S250GD + Z275 i henhold til EN 10346
    ABR7015/10525: S350GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - svarende til en zink lagtykkelse på ca. 20 μm
  • Findes også i en rustfri udgave: ABR7015S, ABR9020S og ABR10525S

Fordele

  • Meget kraftige vinkelbeslag til bærende konstruktioner
  • Høj lastbæreevne
  • Kraftige ribbeforstærkninger giver ekstra holdbarhed

Applikationer

Samlinger

  • Træ-træ samling
  • Træ-stål samling

Anvendelsesområder

  • Træ-træ samlinger
  • Træ-stål samlinger

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR701515531687070551.581--81--
ABR90201241531888865210-1-10-1-
ABR105251553164105105902.510-2114--1

Kombineret last:



Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning - 2 beslag

Art. nr. Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning - 2 vinkelbeslag
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k R4.k = R5.k*
Antal Antal CNA
4,0x35
CNA
4,0x40
CNA
4,0x60
CSA
5,0x40
CNA
4,0x35
CNA
4,0x40
CNA
4,0x60
CSA
5,0x40
CNA
4,0x35
CNA
4,0x40
ABR7015685.26.1--6.67.3--4,2 / kmod^0,34,8 / kmod^0,3
ABR90208109.710.814.914.69.410.31312.34,6 / kmod^0,74,9 / kmod^0,7
ABR10525101412.717.229.4-10.812.119.7-10,6 / kmod^0,2-

* b = 75 mm og e = 130 mm

Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning - 2 beslag

Art. nr. Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning - 2 vinkelbeslag
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
ABR9020464.95.99.85.96.58.1
ABR10525664.85.79.59.710.614.3

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning - 2 vinkelbeslag
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x40 CNA4.0x60 CSA5.0x40 CNA4.0x40 CNA4.0x60 CSA5.0x40
ABR90204669.811.85.16.97.1
ABR10525689.414.825.510.213.914.2

Karakteristisk bæreevne - Bjælke-stålsamling - Delvis udsømning - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Bjælke-stålsamling - Delvis udsømning - 2 vinkelbeslag
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flig A Flig B R1.k
Antal Type Antal Type CNA4.0x60
ABR90208CNA4PDPA-7512.1
ABR1052510CNA4PDPA-7515.3

Installation

Installation

Fastgørelse

  • Til fastgørelse på træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer.
  • Til fastgørelse på stål anvendes PDPA-75 skudsøm samt PTP27LE skudværktøj.

Monteringsvejledning



Technical Notes

Teknisk information

To vinkelbeslag pr. samling
Vinkelbeslagene forudsættes anbragt lige overfor hinanden.

F1: Løftende kraft der virker midt i åsen.
F2 og F3: Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4 og F5:Tværgående kraft der virker midt for vinkelbeslagene i bjælkens retning i højden e over bjælken.

Et vinkelbeslag pr. samling
F1: Løftende kraft der virker i vinkelbeslagets central akse, men i en afstand f fra vinkelbeslagets vertikale flig.
F2 og F3: Tværgående kraft der virker i samlingen mellem  åsen og bjælken i åsens retning.
F4: Tværgående kraft der virker i bjælkeretningen midt for  vinkel­beslaget. Virker ind mod vinkelbeslaget i højden e over bjælken.
F5: Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker bort fra vinkelbeslaget i højden e over bjælken.

Hvis åsen er forhindret i at rotere, vil bæreevneværdien være halvdelen af bæreevnen for en samling med to vinkelbeslag.

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

eta-06-0106.pdf (13.43 MB)
