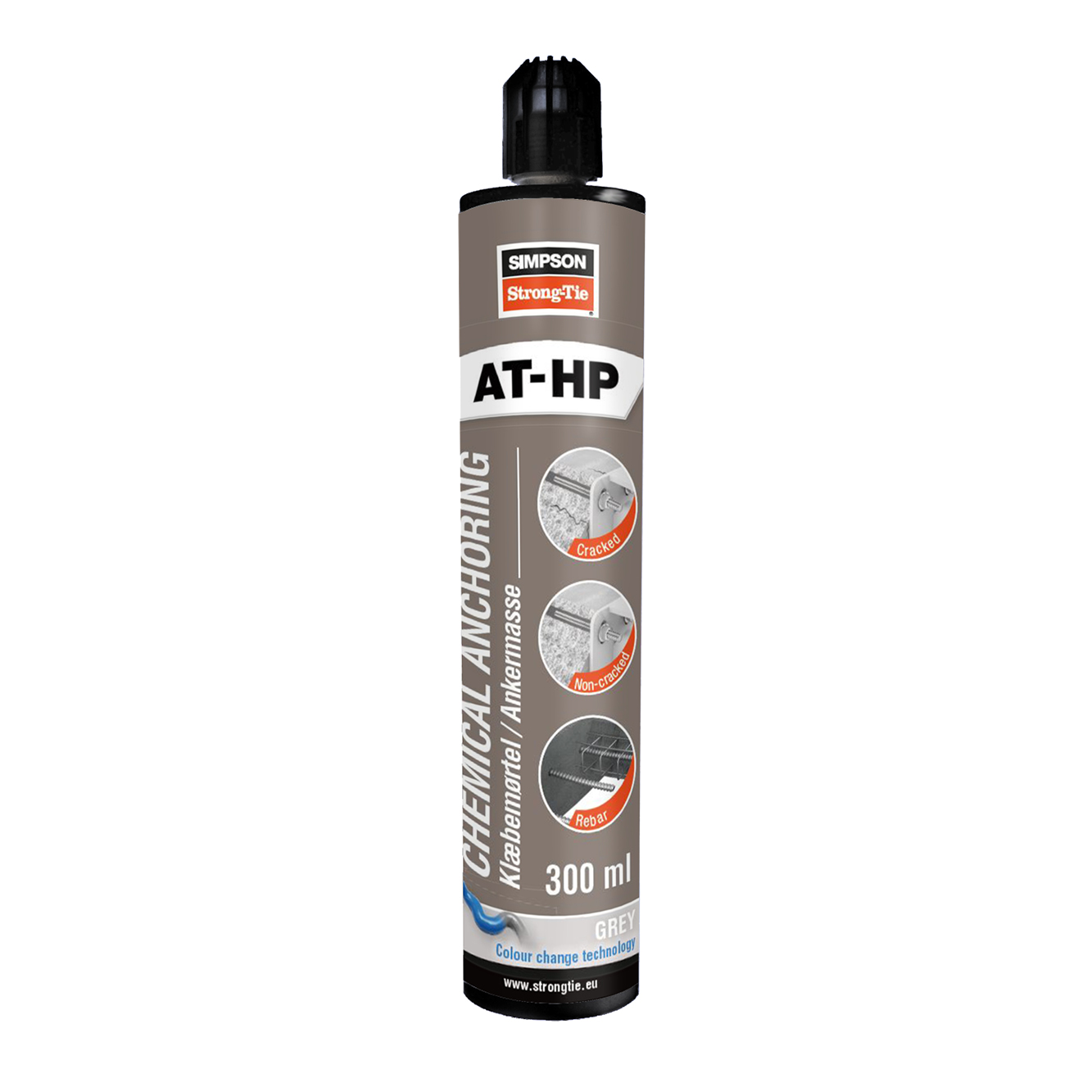

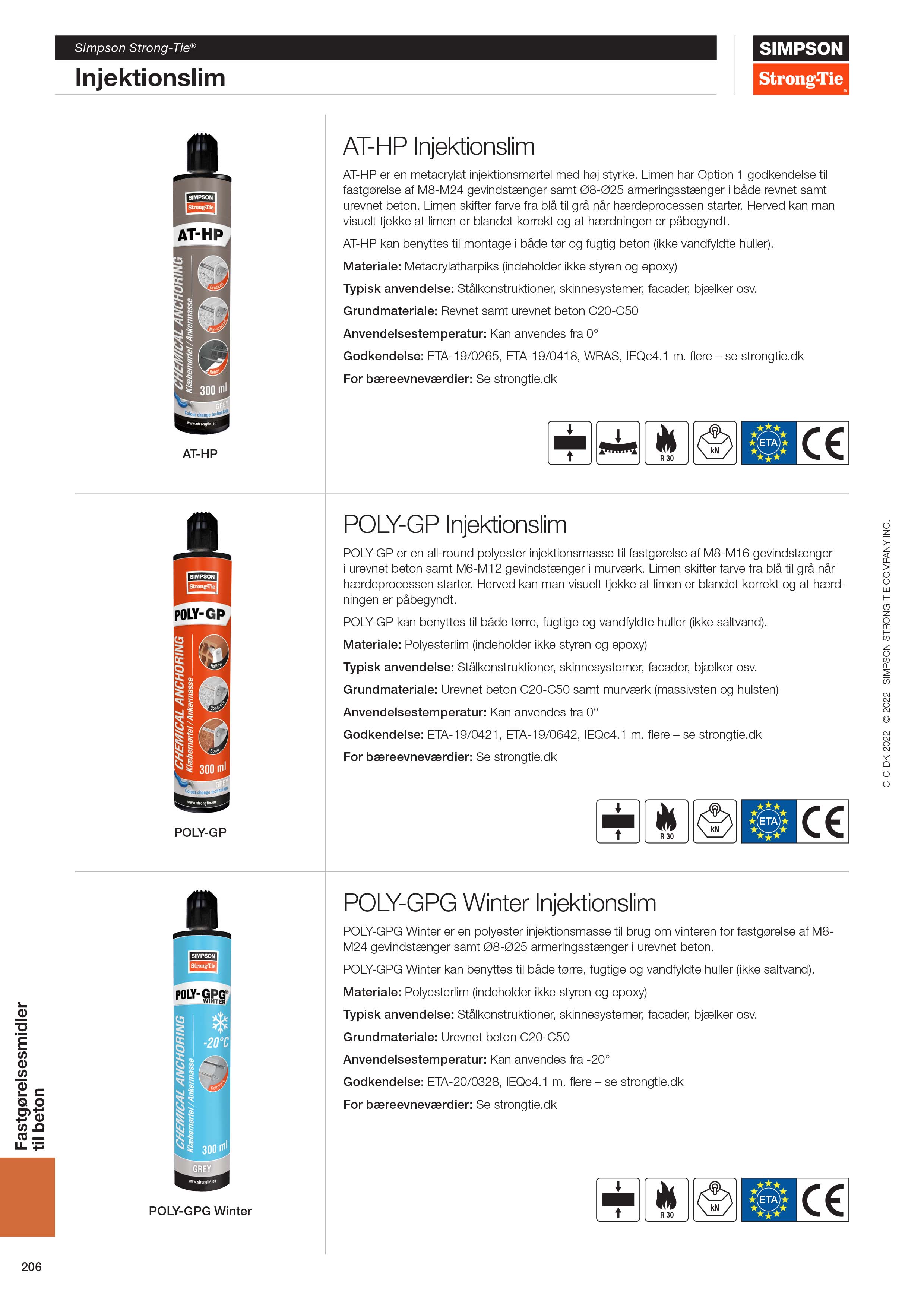

AT-HP

Injektionslim med høj ydeevne

Metacrylatinjektionsmørtel med option 1 til højstyrke fastgørelse af gevindstang i beton.
AT-HP™ har høj styrke, bred anvendelse og er nem at bruge.
Indeholder ikke styren og epoxy.

Teknisk datablad

CE mærket

Aftalegrundlag

Brandmodstandsdygtig 30 min

Indoor

Outdoor

Kantafstande og lav intern afstand

Produktinformationer

Billeder

Egenskaber

Materiale

Lim af metacrylatharpiks, hærder og mineralske tilslag. Uden styren
Gevindstang: galvaniseret stål og rustfrit stål A4-70
Armeringsjern

Fordele

Farveskifte viser korrekt blanding og hærdning
Leveres med 2 mixerrør
WRAS godkendt
Montage i fugtige huller tilladt
Forsegler det borede hul helt
Spændingsfri fastgørelse
Reducerede kant- og indbyrdes ankerafstande

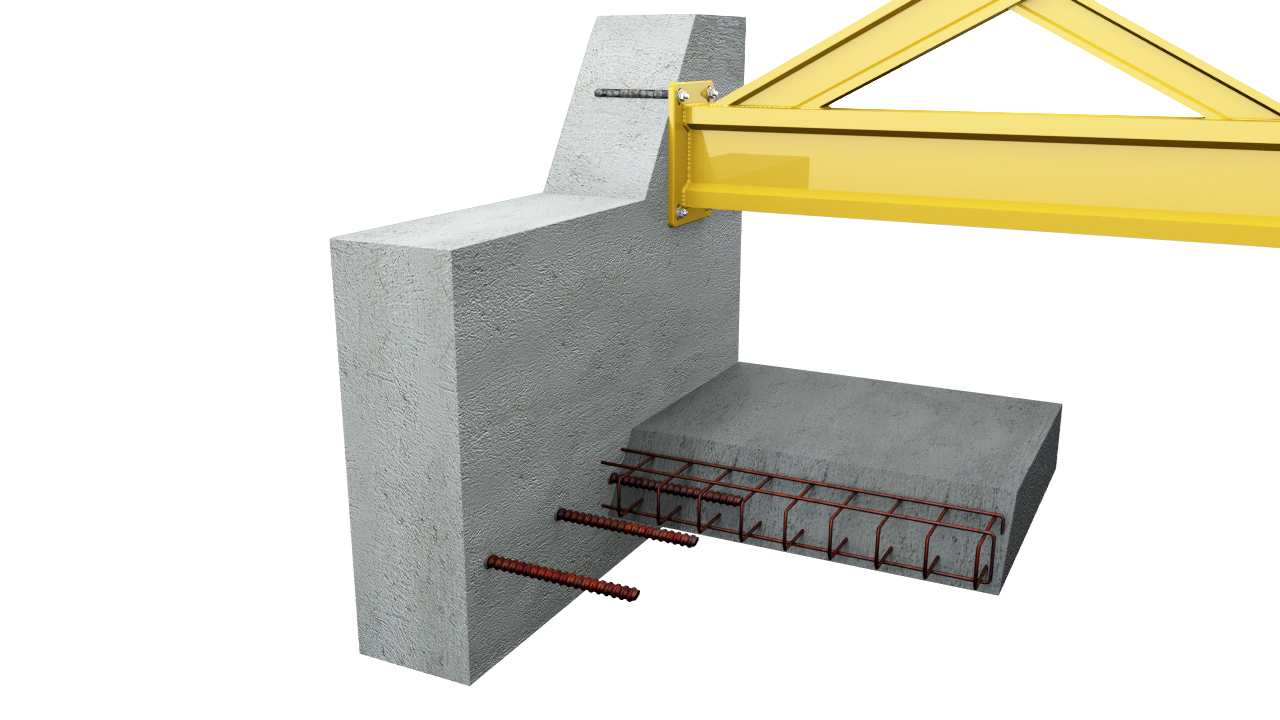

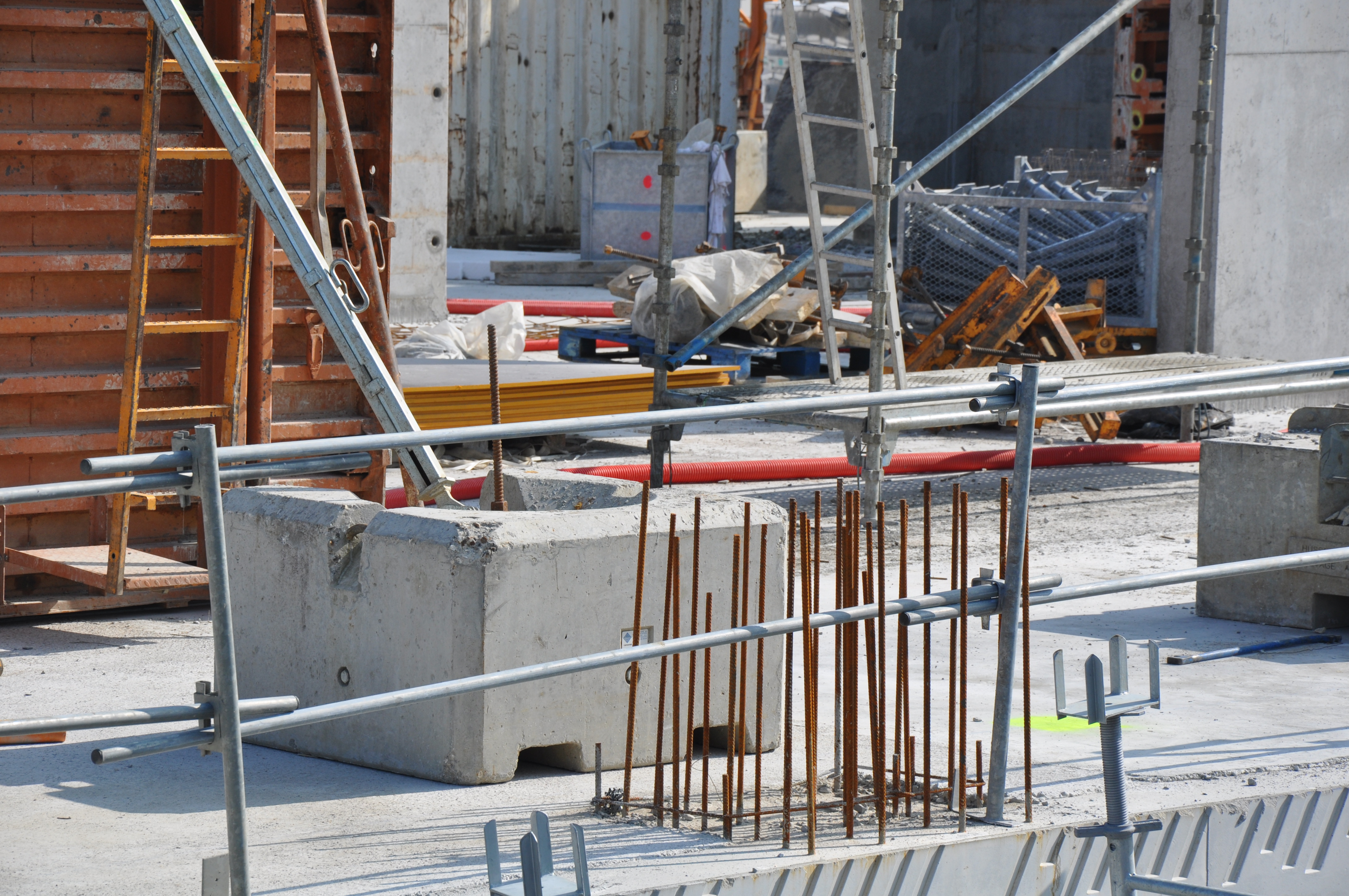

Indlimning af armeringsjern

Autres

wras-athp.pdf (67.99 KB)

Applikationer

Samlinger

Revnet beton C20-C50
Urevnet beton C20-C50
Gasbeton

Anvendelsesområder

Stål- og metalkonstruktioner
Skinnesystemer
Facader
Gevindstangs- og armeringsjernstilslutninger
Stænger
Balkoner
Lagerreoler
Maskiner
Markiser
Revnet & ikke-revnet beton

Teknisk data

Indhold

Art. nr.	Produktinformation
Art. nr.	DB nr.	Indhold [ml]	Vægt [kg]	Antal i kasse [pcs]
ATHP300BG-DK	2099761	300	0.575	12

Regningsmæssige bæreevner - Udtræk – NRd – hef = 8d – Stålstyrke 5.8

Art. nr.	Regningsmæssige bæreevner – hef = 8d – Stålstyrke 5.8
	Udtræk - N_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	10.7	12	12	12
AT-HP + LMAS M10	-	-	-	-	15.9	17.8	19.3	19.3
AT-HP + LMAS M12	8.4	8.8	9	9.2	21.7	24.3	26.7	28
AT-HP + LMAS M16	15	15.6	16.1	16.4	34.3	38.4	42.2	44.6
AT-HP + LMAS M20	-	-	-	-	50.2	56.3	61.8	65.3
AT-HP + LMAS M24	-	-	-	-	67.5	75.6	83.1	87.8

LMAS = gevindstang

Concrete :
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

Regningsmæssige bæreevner - Udtræk – NRd – hef = 12d – Stålstyrke 5.8

Art. nr.	Regningsmæssige bæreevner – hef = 12d – Stålstyrke 5.8
	Udtræk - N_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	12	12	12	12
AT-HP + LMAS M10	-	-	-	-	19.3	19.3	19.3	19.3
AT-HP + LMAS M12	12.7	13.2	13.5	13.8	28	28	28	28
AT-HP + LMAS M16	22.5	23.4	24.1	24.5	51.4	52.7	52.7	52.7
AT-HP + LMAS M20	-	-	-	-	75.4	82	82	82
AT-HP + LMAS M24	-	-	-	-	101.3	113.4	118	118

LMAS = gevindstang

Regningsmæssige bæreevner - Udtræk – NRd – hef = 8d – Rustfrit stål A4-7

Art. nr.	Regningsmæssige bæreevner – hef = 8d – Rustfrit stål A4-7
	Udtræk - N_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	10.7	12	13.2	13.9
AT-HP + LMAS M10	-	-	-	-	15.9	17.8	19.6	20.7
AT-HP + LMAS M12	8.4	8.8	9	9.2	21.7	24.3	26.7	28.2
AT-HP + LMAS M16	15	15.6	16.1	16.4	34.3	38.4	42.2	44.6
AT-HP + LMAS M20	-	-	-	-	50.2	56.3	61.8	65.3
AT-HP + LMAS M24	-	-	-	-	67.5	75.6	83.1	87.8

LMAS = gevindstang

Regningsmæssige bæreevner - Udtræk – NRd – hef = 12d – Rustfrit stål A4-7

Art. nr.	Regningsmæssige bæreevner – hef = 12d – Rustfrit stål A4-7
	Udtræk - N_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	13.9	13.9	13.9	13.9
AT-HP + LMAS M10	-	-	-	-	21.9	21.9	21.9	21.9
AT-HP + LMAS M12	12.7	13.2	13.5	13.8	31.6	31.6	31.6	31.6
AT-HP + LMAS M16	22.5	23.4	24.1	24.5	51.4	57.6	58.8	58.8
AT-HP + LMAS M20	-	-	-	-	75.4	84.4	92	92
AT-HP + LMAS M24	-	-	-	-	101.3	113.4	124.6	131.7

LMAS = gevindstang

Regningsmæssige bæreevner - Forskydning – VRd – hef = 8d – Stålstyrke 5.8

Art. nr.	Regningsmæssige bæreevner – hef = 8d – Stålstyrke 5.8
	Forskydning - V_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	7.2	7.2	7.2	7.2
AT-HP + LMAS M10	-	-	-	-	12	12	12	12
AT-HP + LMAS M12	16.8	16.8	16.8	16.8	16.8	16.8	16.8	16.8
AT-HP + LMAS M16	30	31.2	31.2	31.2	31.2	31.2	31.2	31.2
AT-HP + LMAS M20	-	-	-	-	48.8	48.8	48.8	48.8
AT-HP + LMAS M24	-	-	-	-	70.4	70.4	70.4	70.4

LMAS = gevindstang

Regningsmæssige bæreevner - Forskydning – VRd – hef = 12d – Stålstyrke 5.8

Art. nr.	Regningsmæssige bæreevner – hef = 12d – Stålstyrke 5.8
	Forskydning - V_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	7.2	7.2	7.2	7.2
AT-HP + LMAS M10	-	-	-	-	12	12	12	12
AT-HP + LMAS M12	16.8	16.8	16.8	16.8	16.8	16.8	16.8	16.8
AT-HP + LMAS M16	31.2	31.2	31.2	31.2	31.2	31.2	31.2	31.2
AT-HP + LMAS M20	-	-	-	-	48.8	48.8	48.8	48.8
AT-HP + LMAS M24	-	-	-	-	70.4	70.4	70.4	70.4

LMAS = gevindstang

Regningsmæssige bæreevner - Forskydning – VRd – hef = 8d – Rustfrit stål A4-70

Art. nr.	Regningsmæssige bæreevner – hef = 8d – Rustfrit stål A4-7
	Forskydning - V_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	8.3	8.3	8.3	8.3
AT-HP + LMAS M10	-	-	-	-	12.8	12.8	12.8	12.8
AT-HP + LMAS M12	16.9	17.6	18.1	18.4	19.2	19.2	19.2	19.2
AT-HP + LMAS M16	30	31.2	32.1	32.7	35.3	35.3	35.3	35.3
AT-HP + LMAS M20	-	-	-	-	55.1	55.1	55.1	55.1
AT-HP + LMAS M24	-	-	-	-	79.5	79.5	79.5	79.5

LMAS = gevindstang

Regningsmæssige bæreevner - Forskydning – NRd – hef = 12d – Rustfrit stål A4-7

Art. nr.	Regningsmæssige bæreevner – hef = 12d – Rustfrit stål A4-7
	Forskydning - V_Rd [kN]
	Revnet beton				Urevnet beton
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + LMAS M8	-	-	-	-	8.3	8.3	8.3	8.3
AT-HP + LMAS M10	-	-	-	-	12.8	12.8	12.8	12.8
AT-HP + LMAS M12	19.2	19.2	19.2	19.2	19.2	19.2	19.2	19.2
AT-HP + LMAS M16	35.3	35.3	35.3	35.3	35.3	35.3	35.3	35.3
AT-HP + LMAS M20	-	-	-	-	55.1	55.1	55.1	55.1
AT-HP + LMAS M24	-	-	-	-	79.5	79.5	79.5	79.5

LMAS = gevindstang

Regningsmæssige bæreevner – Bøjningsmoment – MRd [Nm] – Beton

Art. nr.	Regningsmæssige bæreevner – Bøjningsmoment – M_Rd [Nm]
Art. nr.	Stålstyrke 5.8	Rustfrit stål A4-70
AT-HP + LMAS M8	15.2	16.7
AT-HP + LMAS M10	29.6	34
AT-HP + LMAS M12	52.8	59
AT-HP + LMAS M16	133.6	149.4
AT-HP + LMAS M20	260.8	291
AT-HP + LMAS M24	448.8	502.6

LMAs = gevindstang

Design resistance – Tension – NRd [kN] – Rebar

Art. nr.	Design resistance – N_Rd – Carbon steel 5.8 [kN]
	Non-cracked concrete
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + Ø8	6.3	7	7.7	8.1	9.4	10.5	11.5	12.2
AT-HP + Ø10	10.5	11.7	12.9	13.6	15.7	17.6	19.3	20.4
AT-HP + Ø12	14.1	15.8	17.3	18.3	21.1	23.6	26	27.4
AT-HP + Ø14	19.1	21.4	23.6	24.9	28.7	32.2	35.3	37.3
AT-HP + Ø16	23.2	26	28.6	34.8	34.8	39	42.8	52.2
AT-HP + Ø20	36.3	40.6	44.6	47.2	54.4	61	66.9	70.8
AT-HP + Ø25	52.3	58.6	64.4	68	78.5	87.9	96.6	102.1

Design resistance – Shear – VRd [kN] – Rebar

Art. nr.	Design resistance – V_Rd – Carbon steel 5.8 [kN]
	Non-cracked concrete
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
AT-HP + Ø8	9.3	9.3	9.3	9.3	9.3	9.3	9.3	9.3
AT-HP + Ø10	14.7	14.7	14.7	14.7	14.7	14.7	14.7	14.7
AT-HP + Ø12	20.7	20.7	20.7	20.7	20.7	20.7	20.7	20.7
AT-HP + Ø14	28	28	28	28	28	28	28	28
AT-HP + Ø16	36.7	36.7	36.7	36.7	36.7	36.7	36.7	36.7
AT-HP + Ø20	57.3	57.3	57.3	57.3	57.3	57.3	57.3	57.3
AT-HP + Ø25	90	90	90	90	90	90	90	90

Design resistance – Bending moment – MRd [Nm] – Rebar

Art. nr.	Design resistance – Bending moment – M_Rd [Nm]
AT-HP + Ø8	22
AT-HP + Ø10	43.3
AT-HP + Ø12	74.7
AT-HP + Ø14	118.7
AT-HP + Ø16	176.7
AT-HP + Ø20	345.3
AT-HP + Ø25	674.7

Installation

Hærdningstid

Underlagstemperatur Tbase material	Bearbejdningstid (Gel time) tgel	Hærdningstid (i tørt beton) tcure, dry	Hærdningstid (i vådt beton) tcure, wet
0°C ≤ Tbase material < +5°C	25 min	90 min	3:00 h
5°C ≤ Tbase material < +10°C	17 min	70 min	2:20 h
10°C ≤ Tbase material < +20°C	12 min	65 min	2:10 h
20°C ≤ Tbase material < +30°C	6 min	60 min	2:00 h
30°C ≤ Tbase material ≤ +40°C	3 min	45 min	1:30 h

Boremetoder

Beton	Slagboring
Porebeton	Slagboring

Bor hullet

Rengør hul med stålbørste og blæsepumpe (blæs 5x, børst 4x og blæs 5x)

Indsæt en sihylse

OBS: tryk først klæbemørtel ud indtil det har en ensartet farve. Indfør derefter klæbemørtel i hullet

Indsæt gevindstangen forsigtigt med en roterende bevægelse og lad klæbemørtlen hærde

Fastgør emne og tilspænd med anbefalet tilspændingsmoment med kallibreret momentnøgle

Bor hullet

Rengør hul med stålbørste og blæsepumpe (blæs 5x, børst 4x og blæs 5x)

Fyld hullet 1/2 - 2/3 op med klæbemørtel ved hjælp af pump fra bunden og udad

Indsæt LMAS ankret med en roterende bevægelse og lad klæbe mørtlen tørre.

Fastgør emne og tilspænd med anbefalet tilspændingsmoment med kallibreret momentnøgle

Installations parametre - Beton

Art. nr.	Installations parametre - Beton
Art. nr.	Ø borehul [d₀] [mm]	Max. gennemfaldshul Ø [d_f] [mm]	Boredybde (8d) [h₀=h_ef=8d] [mm]	Boredybde (12d) [h₀=h_ef=12d] [mm]	Nøglestørrelse [SW]	Tilspændingsmoment [T_inst] [Nm]
AT-HP + LMAS M8	10	9	64	96	13	10
AT-HP + LMAS M10	12	12	80	120	17	20
AT-HP + LMAS M12	14	14	96	144	19	30
AT-HP + LMAS M16	18	18	128	192	24	60
AT-HP + LMAS M20	24	22	160	240	30	90
AT-HP + LMAS M24	28	26	192	288	36	140

Afstande og betontykkelser

Art. nr.	Afstande og betontykkelser
Art. nr.	Effektiv sættedybde (8d) [h_ef,8d] [mm]	Karakteristisk intern afstand for h_ef,8d [S_cr,N] [mm]	Karakteristisk kantafstand for h_ef,8d [c_cr,N] [mm]	Min. betontykkelse for h_ef,8d [h_min] [mm]	Effektiv sættedybde (12d) [h_ef,12d] [mm]	Karakteristisk intern afstand for h_ef,12d [S_cr,N] [mm]	Karakteristisk kantafstand for h_ef,12d [c_cr,N] [mm]	Min. betontykkelse for h_ef,12d [h_min] [mm]	Min. intern afstand [S_min] [mm]	Min. kantafstand [C_min] [mm]
AT-HP + LMAS M8	64	192	96	100	96	288	144	100	40	40
AT-HP + LMAS M10	80	240	120	110	120	360	180	150	50	50
AT-HP + LMAS M12	96	288	144	126	144	432	216	174	60	60
AT-HP + LMAS M16	128	384	192	158	192	576	288	222	80	80
AT-HP + LMAS M20	160	480	240	190	240	720	360	270	100	100
AT-HP + LMAS M24	192	576	288	222	288	864	432	318	120	120

Installation parameters – Rebar

Art. nr.	Installation parameters - Rebar
Art. nr.	Ø drilling [d₀] [mm]	Drilling depth (8d) [h₀=h_ef=8d] [mm]	Drilling depth (12d) [h₀=h_ef=12d] [mm]
AT-HP + Ø8	12	64	96
AT-HP + Ø10	14	80	120
AT-HP + Ø12	16	96	144
AT-HP + Ø14	18	112	168
AT-HP + Ø16	20	128	192
AT-HP + Ø20	25	160	240
AT-HP + Ø25	32	200	300

Spacing, edge distances and member thickness – Rebar

Art. nr.	Spacing, edge distance and member thickness - Rebar
Art. nr.	Effective embedment depth (8d) [h_ef,8d] [mm]	Characteristic spacing for h_ef,8d [S_cr,N] [mm]	Characteristic edge distance for h_ef,8d [c_cr,N] [mm]	Min. member thickness for h_ef,8d [h_min] [mm]	Effective embedment depth (12d) [h_ef,12d] [mm]	Characteristic spacing for h_ef,12d [S_cr,N] [mm]	Characteristic edge distance for h_ef,12d [c_cr,N] [mm]	Min. member thickness for h_ef,12d [h_min] [mm]	Min. spacing [S_min] [mm]	Min. edge distance [C_min] [mm]
AT-HP + Ø8	64	192	96	100	96	288	144	100	40	40
AT-HP + Ø10	80	240	120	110	120	360	180	150	50	50
AT-HP + Ø12	96	288	144	126	144	432	216	174	60	60
AT-HP + Ø14	112	336	168	148	168	504	252	204	70	70
AT-HP + Ø16	128	384	192	168	192	576	288	232	80	80
AT-HP + Ø20	160	480	240	210	240	720	360	290	100	100
AT-HP + Ø25	200	600	300	264	300	900	450	364	125	125

Certificeringer

Andre sites på dit sprog

Bygningsbeslag

Skruer

Søm

Fastgørelse i beton og stål

Quik Drive®

Skruefundamenter

Produktinformationer

Billeder

Egenskaber

Materiale

Fordele

Autres

Applikationer

Samlinger

Anvendelsesområder

Teknisk data

Indhold

Regningsmæssige bæreevner - Udtræk – NRd – hef = 8d – Stålstyrke 5.8

Regningsmæssige bæreevner - Udtræk – NRd – hef = 12d – Stålstyrke 5.8

Regningsmæssige bæreevner - Udtræk – NRd – hef = 8d – Rustfrit stål A4-7

Regningsmæssige bæreevner - Udtræk – NRd – hef = 12d – Rustfrit stål A4-7

Regningsmæssige bæreevner - Forskydning – VRd – hef = 8d – Stålstyrke 5.8

Regningsmæssige bæreevner - Forskydning – VRd – hef = 12d – Stålstyrke 5.8

Regningsmæssige bæreevner - Forskydning – VRd – hef = 8d – Rustfrit stål A4-70

Regningsmæssige bæreevner - Forskydning – NRd – hef = 12d – Rustfrit stål A4-7

Regningsmæssige bæreevner – Bøjningsmoment – MRd [Nm] – Beton

Design resistance – Tension – NRd [kN] – Rebar

Design resistance – Shear – VRd [kN] – Rebar

Design resistance – Bending moment – MRd [Nm] – Rebar

Installation

Installation

Hærdningstid

Boremetoder

Installations parametre - Beton

Afstande og betontykkelser

Installation parameters – Rebar

Spacing, edge distances and member thickness – Rebar

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

Sikkerhedsdatablad (SDS)

Relaterede produkter

Søjlesko

Vinkelbeslag uden ribbe

Forstærket vinkelbeslag

Vinkelbeslag til montage af letfacader

Rustfrie A4 vinkelbeslag med nøglehulsribbe

Bjælkebærere til beton

Stolpesko

Vinkelbeslag

Optimeret søjlesko til indstøbning

ZPRO Vinkelbeslag

AT-HP Injektionslim

Om Simpson Strong-Tie®

Simpson Strong-Tie Danmark

Telefon

Fax

E-Mail

Website

Copyright (da-DK)
